Y900-90型离心式工业泵结构设计

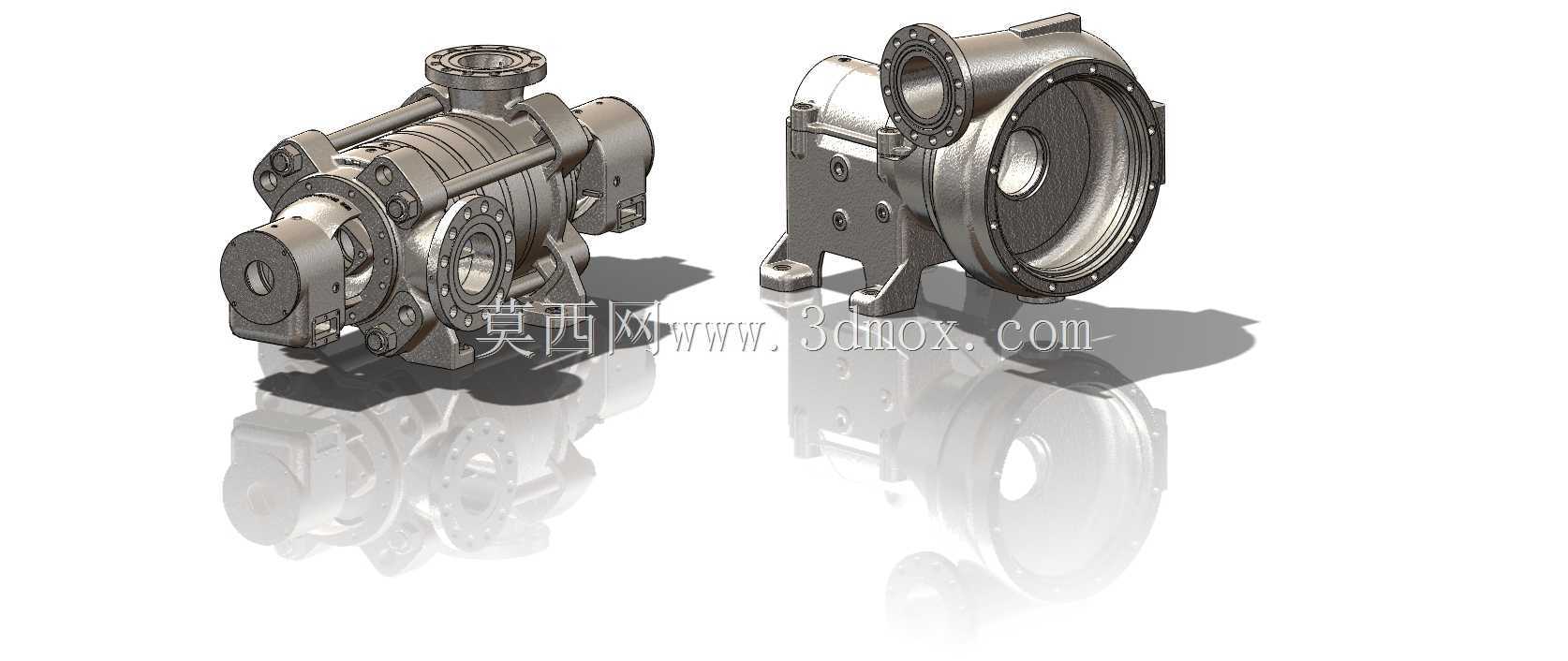

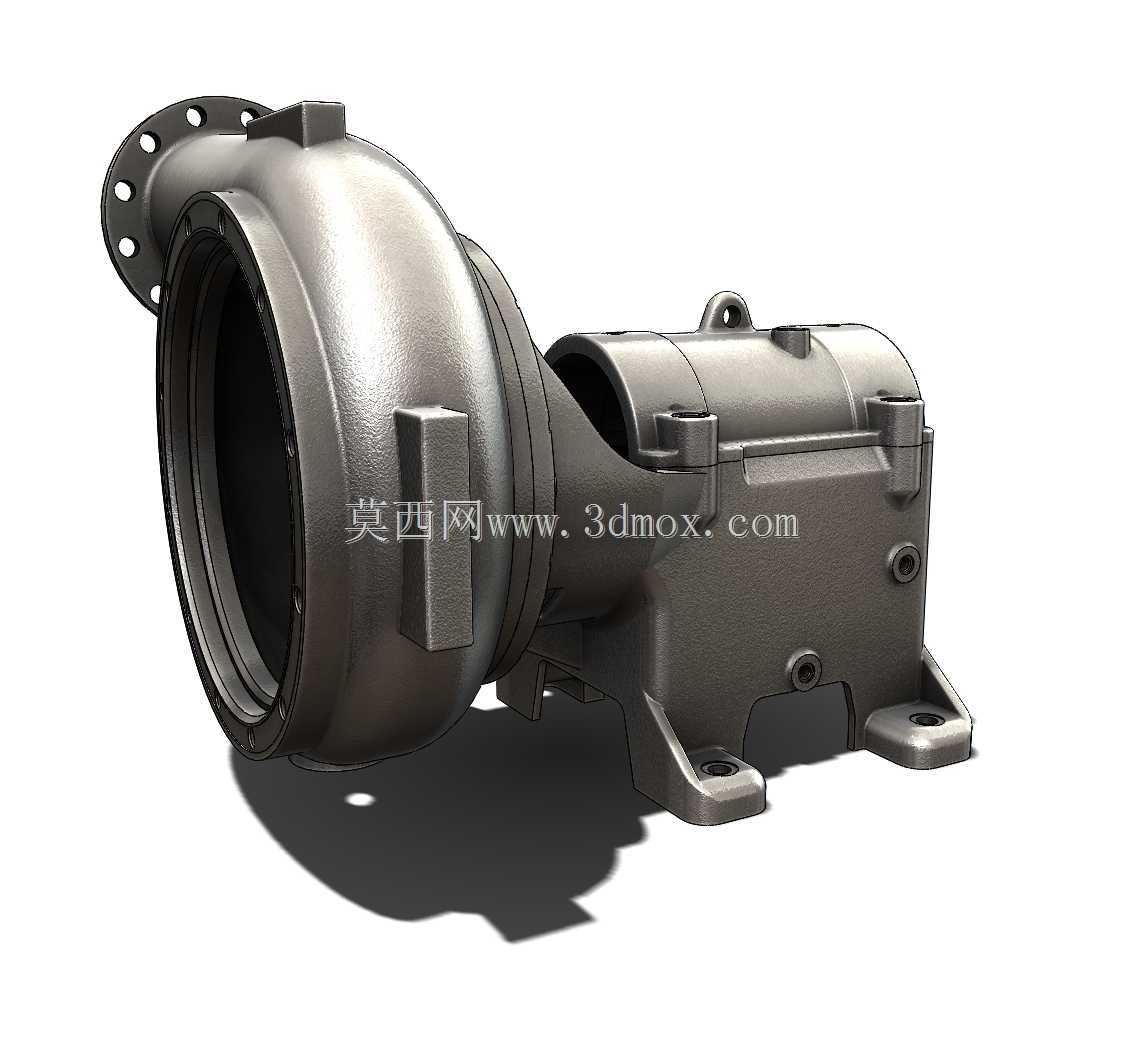

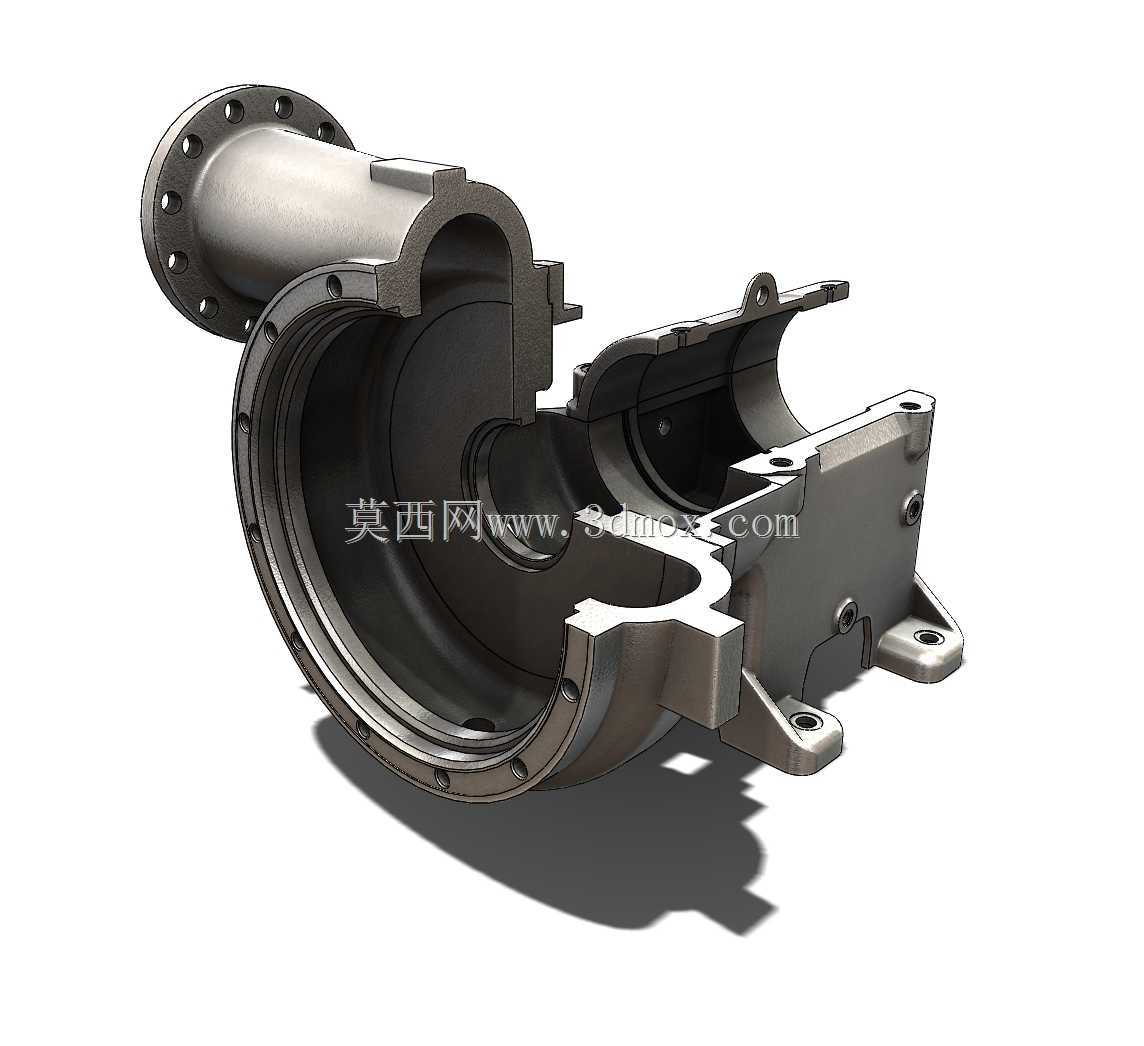

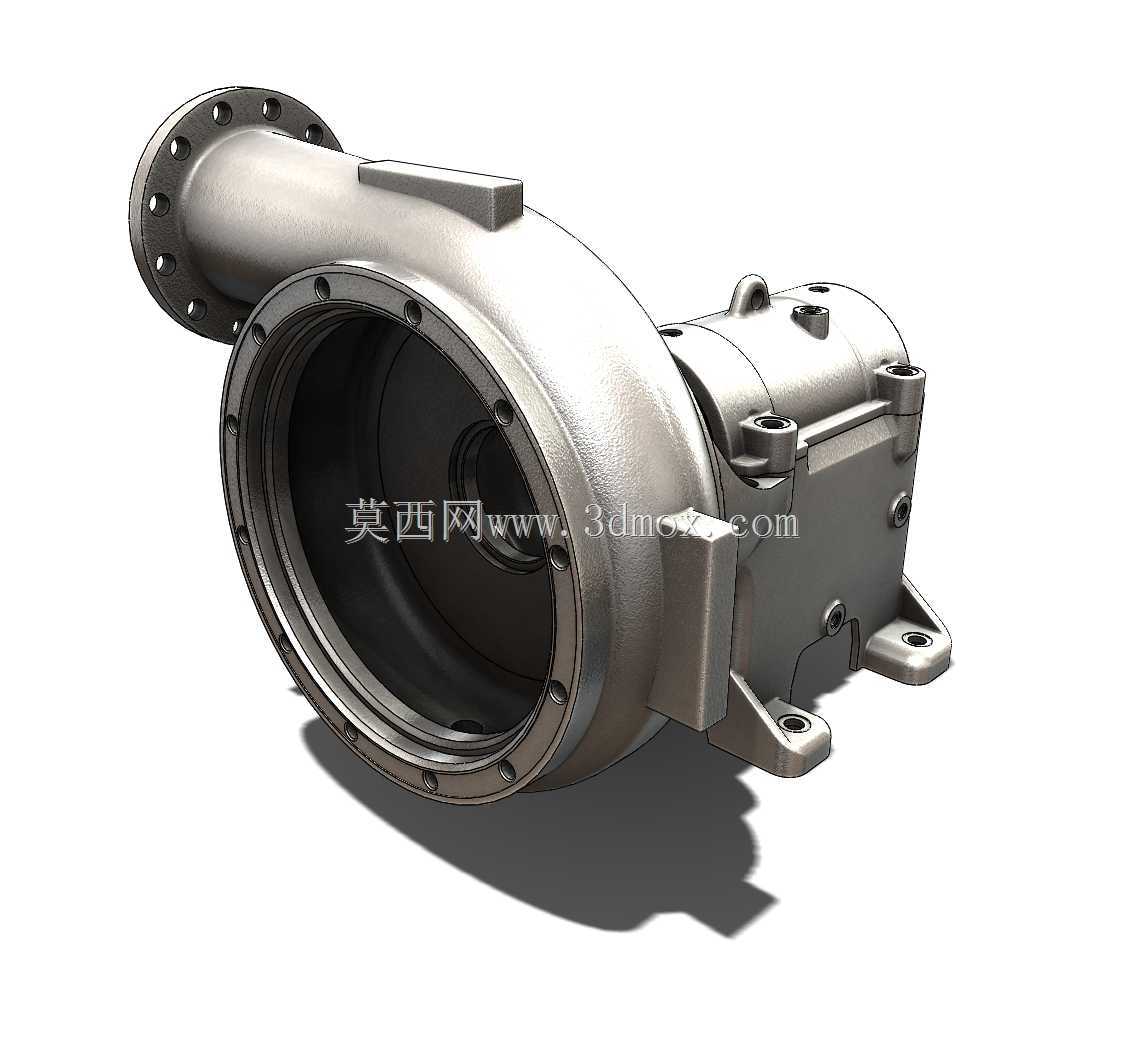

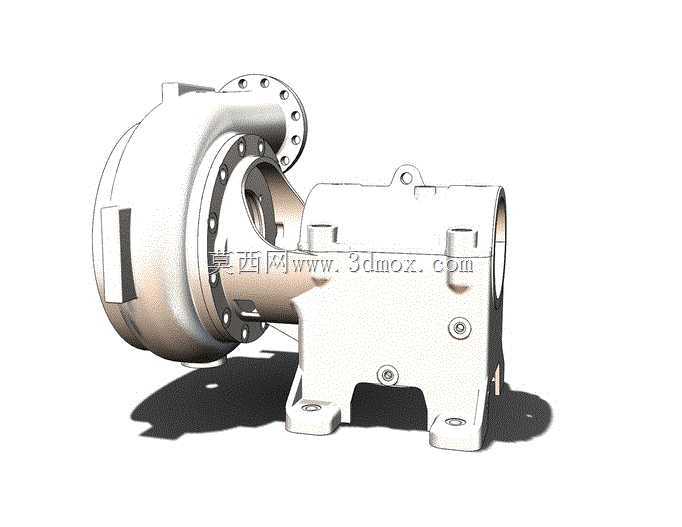

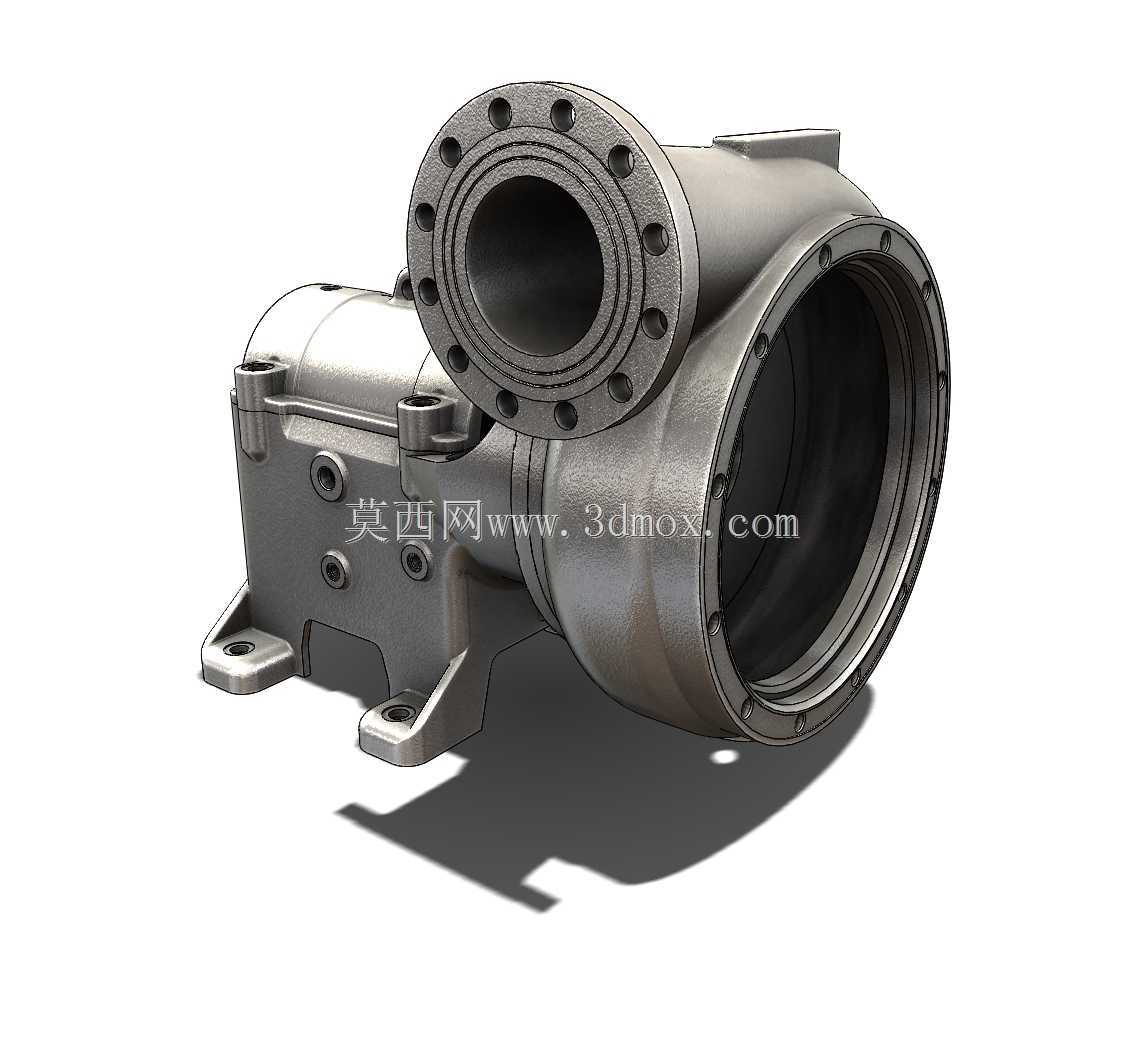

这款Y900-90型泵体结构，在工业流体输送场景中适配性极强，常被用于冶金、化工、市政给排水等领域的介质输送环节，可应对含少量固体颗粒的流体、清水类介质的长距离传输需求，在厂区循环水系统、工艺介质增压工位都能看到这类结构的应用。从结构设计逻辑来看，泵体采用蜗壳式流道设计，叶轮侧的法兰连接结构采用多螺栓均布排布，可保障与管路对接时的密封均匀性，避免高压工况下的介质渗漏问题。传动侧的支座采用一体化铸造成型的支脚结构，两个安装支脚预留了螺栓固定孔位，安装时可直接通过螺栓将整机固定在混凝土基础或钢制机架上，支脚的加强筋结构从泵体壳体延伸至安装面，可抵消泵运行时叶轮转动带来的径向振动，降低整机运行的共振风险。泵体的进出口采用不同朝向的布局，侧方的法兰接口为介质吸入端，轴向的连接端口对接传动组件，这种布局可减少管路弯折带来的流阻损失，提升介质输送效率。传动端的壳体采用分体式合箱结构，合箱面通过定位销与螺栓实现精准对接，内部预留的轴承安装位可适配深沟球轴承与角接触轴承的组合安装，既可以承受叶轮转动带来的径向载荷，也能平衡介质轴向推力对传动轴的影响。从安装边界来看，整机的重心落在两个支脚的中心连线区域，安装时无需额外加装配重结构，泵体的最大外轮廓尺寸适配常规工业泵房的安装空间，侧面的吊装凸耳结构可方便设备安装时的吊装转运，避免吊装过程中磕碰流道或连接法兰面。设计时针对泵体的壁厚做了梯度优化，蜗壳流道区域的壁厚根据介质压力分布做了差异化处理，高压区域壁厚适当增加，低压区域在保障结构强度的前提下做了减薄处理，既控制了整机重量，也避免了不必要的材料浪费。叶轮与泵轴的连接采用键传动结构，可保障大扭矩传输时的连接可靠性，轴端的密封腔预留了机械密封与填料密封两种安装空间，可根据不同的输送介质特性选择适配的密封形式，应对腐蚀性介质、高温介质等不同工况的密封需求。
