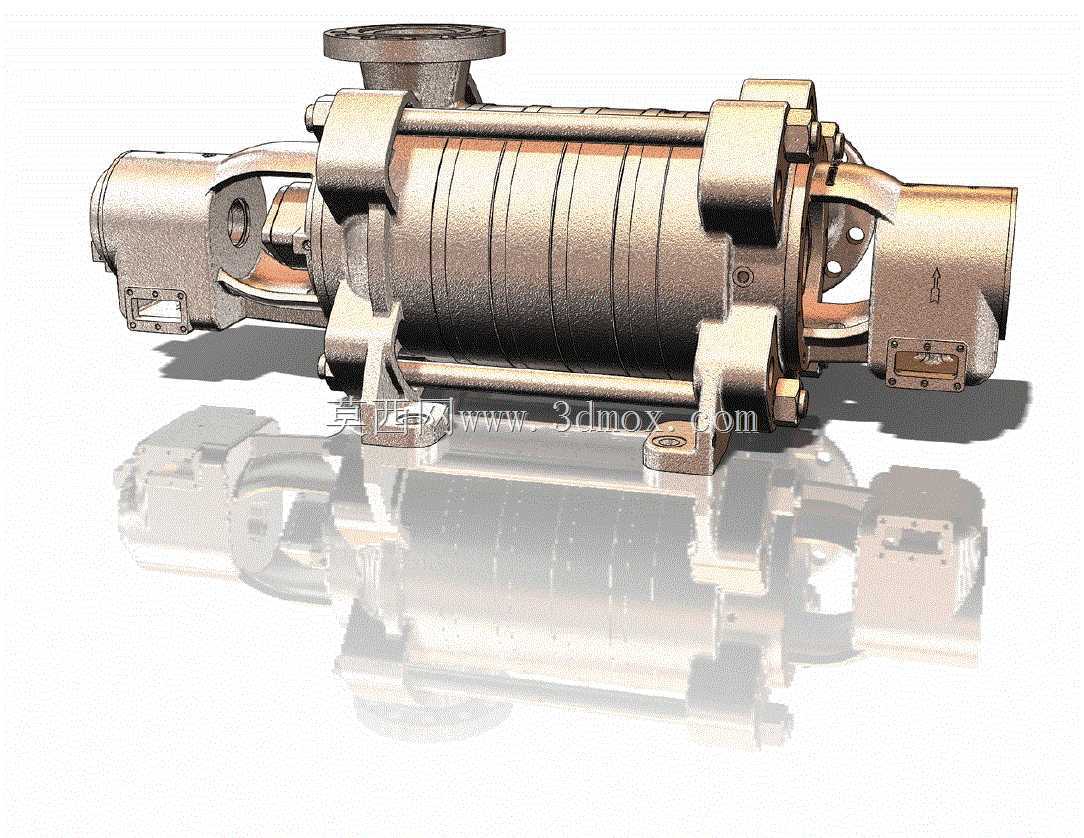

多级节段式离心高压泵三维结构

这款节段式多级离心泵的结构设计，核心围绕高压流体输送场景的工程需求展开，在水力系统、工业增压、长距离流体输送等场景中，这类泵型是实现大压力输出的核心设备。从结构逻辑来看，泵体采用分段式壳体设计，每一级叶轮对应独立的导叶段腔体，除首级叶轮布置在前端盖侧之外，其余各级叶轮依次串联在泵轴上，壳体的节段数量与叶轮级数直接匹配，总级数对应的扬程为各级叶轮产生扬程的叠加值，这种结构的核心优势在于，可通过增减节段数量调整泵的额定输出压力，无需改动泵体进出口的安装接口与驱动端的连接尺寸，能适配不同压力等级的管路系统需求，大幅降低同系列泵型的设计与制造成本。从安装边界来看，泵体采用底部双支座支撑结构，两个支撑脚的安装孔位同轴度公差控制在0.05mm以内，可直接固定在混凝土基础或钢制泵架上，进出口法兰采用标准径向密封结构，法兰端面的平面度要求满足高压管路的静密封需求，避免高压工况下出现介质渗漏。泵轴贯穿整个节段壳体，两端采用机械密封结构搭配轴承组件，既可以平衡叶轮高速旋转产生的轴向力，也能阻隔输送介质向驱动端泄漏，适配清水、低粘度工业流体等多种介质的输送需求。在建模过程中，每一级节段壳体的止口配合尺寸都做了公差匹配设计，相邻节段之间采用止口定位加螺栓紧固的结构，保证装配后各级腔体的同轴度，避免叶轮旋转时与壳体发生刮蹭；导叶的流道曲面做了顺滑过渡处理，减少流体在级间流动时的水力损失，提升泵的整体运行效率。这类泵型常应用在需要持续输出高压流体的工业场景，比如高层建筑供水、工业循环水系统增压、水力试验台压力供给等场景，相比单级离心泵，在同等流量参数下可以实现更高的输出压力，且整体结构紧凑，占地面积更小，安装时无需额外搭建复杂的支撑结构。从外形尺寸来看，泵体的轴向长度随级数调整，径向尺寸保持统一，驱动端的轴伸尺寸符合标准电机的连接要求，可直接通过联轴器与标准异步电机直连，无需额外加装变速结构，日常维护时可逐段拆解壳体更换叶轮或密封件，无需整体拆卸管路连接，降低现场运维的工作量。
