矿用K14型防爆蓄电池电机车结构设计

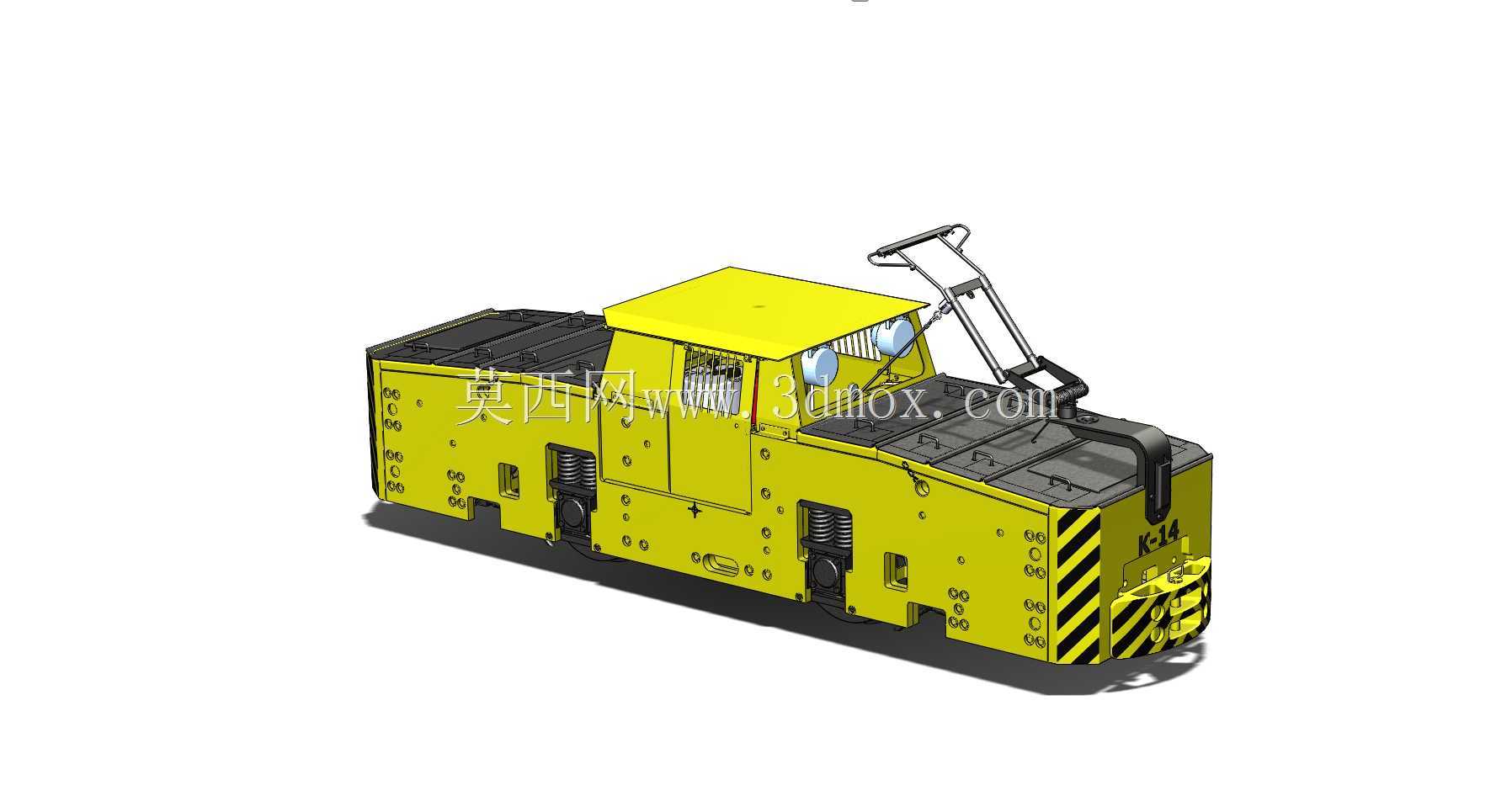

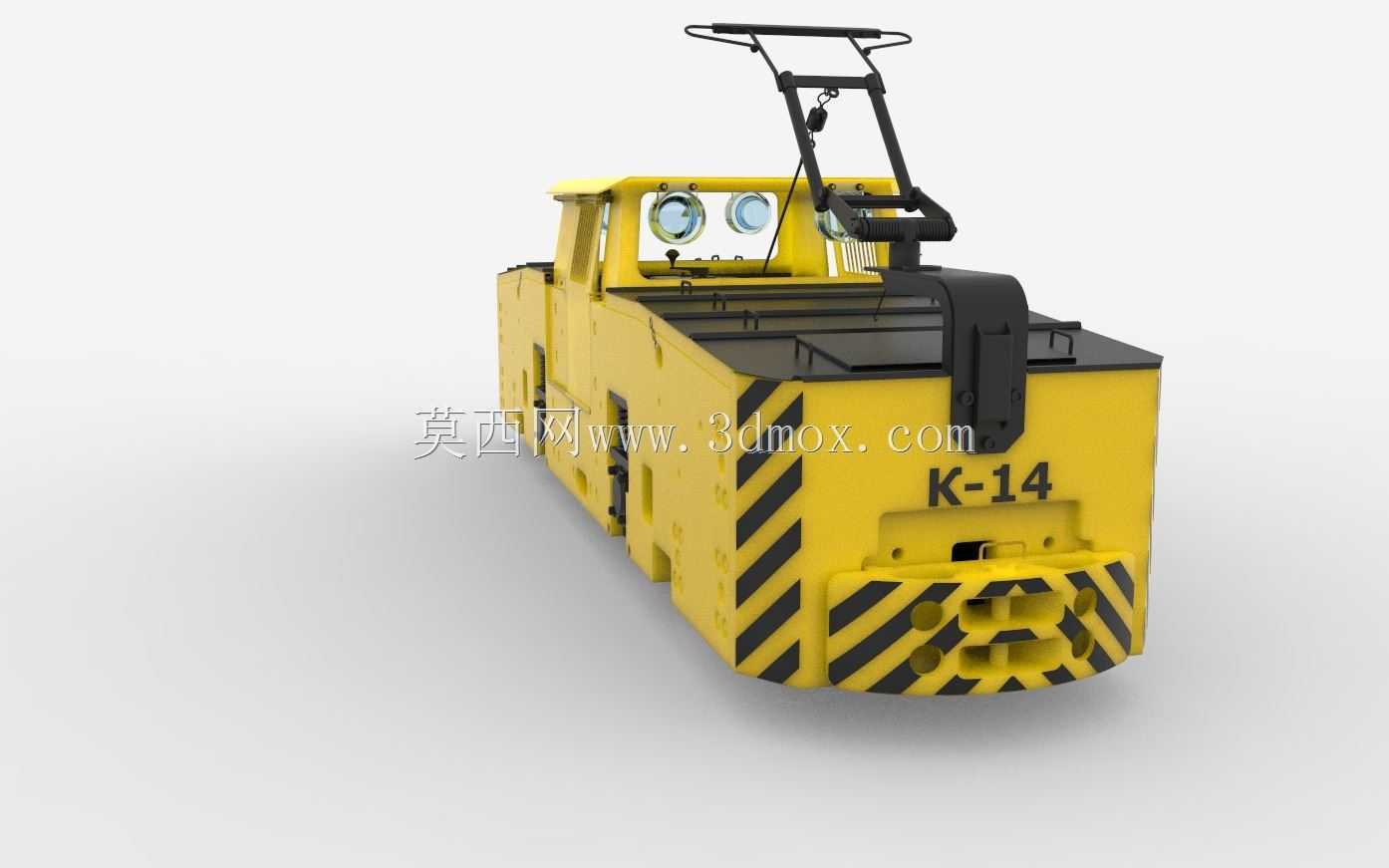

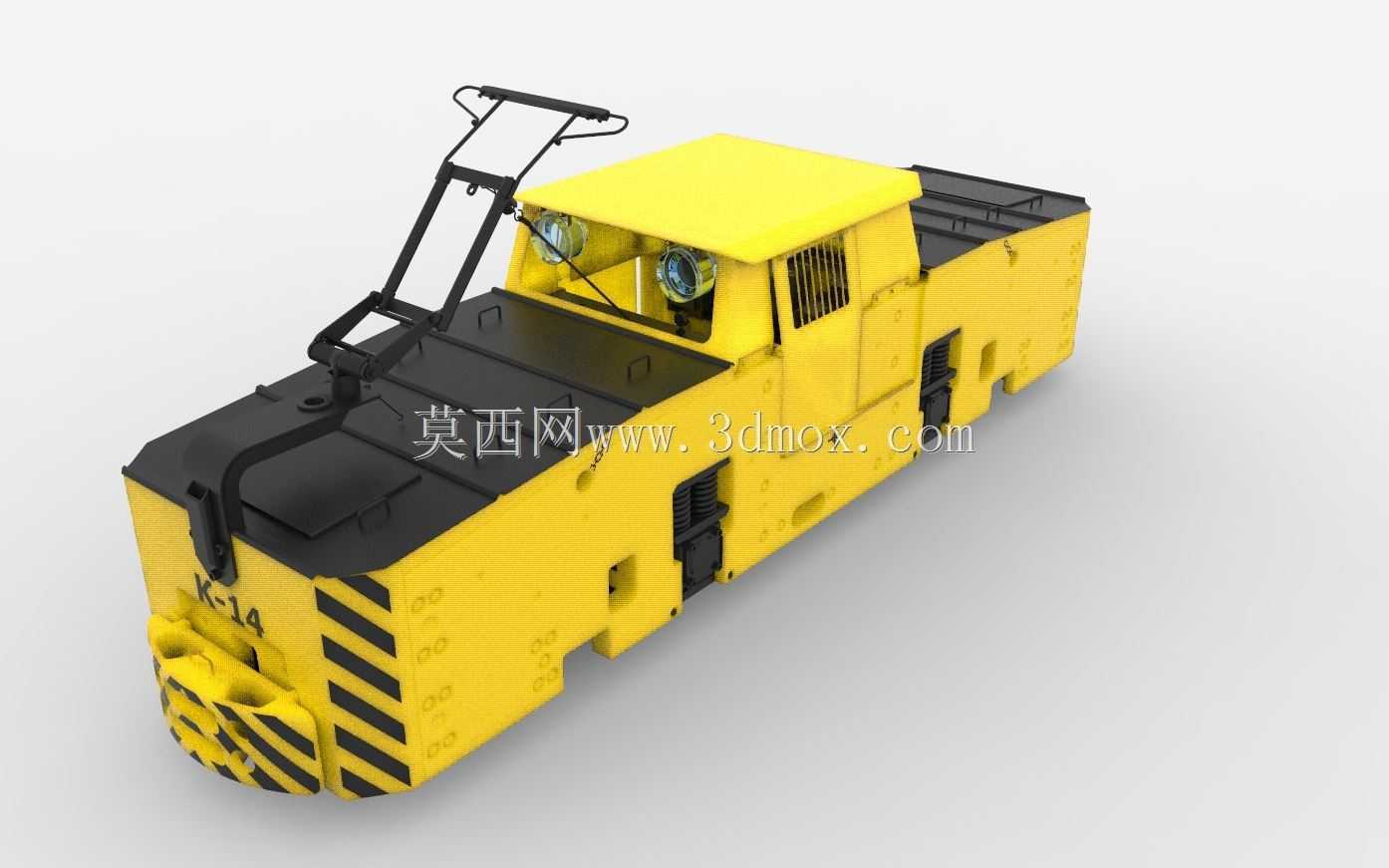

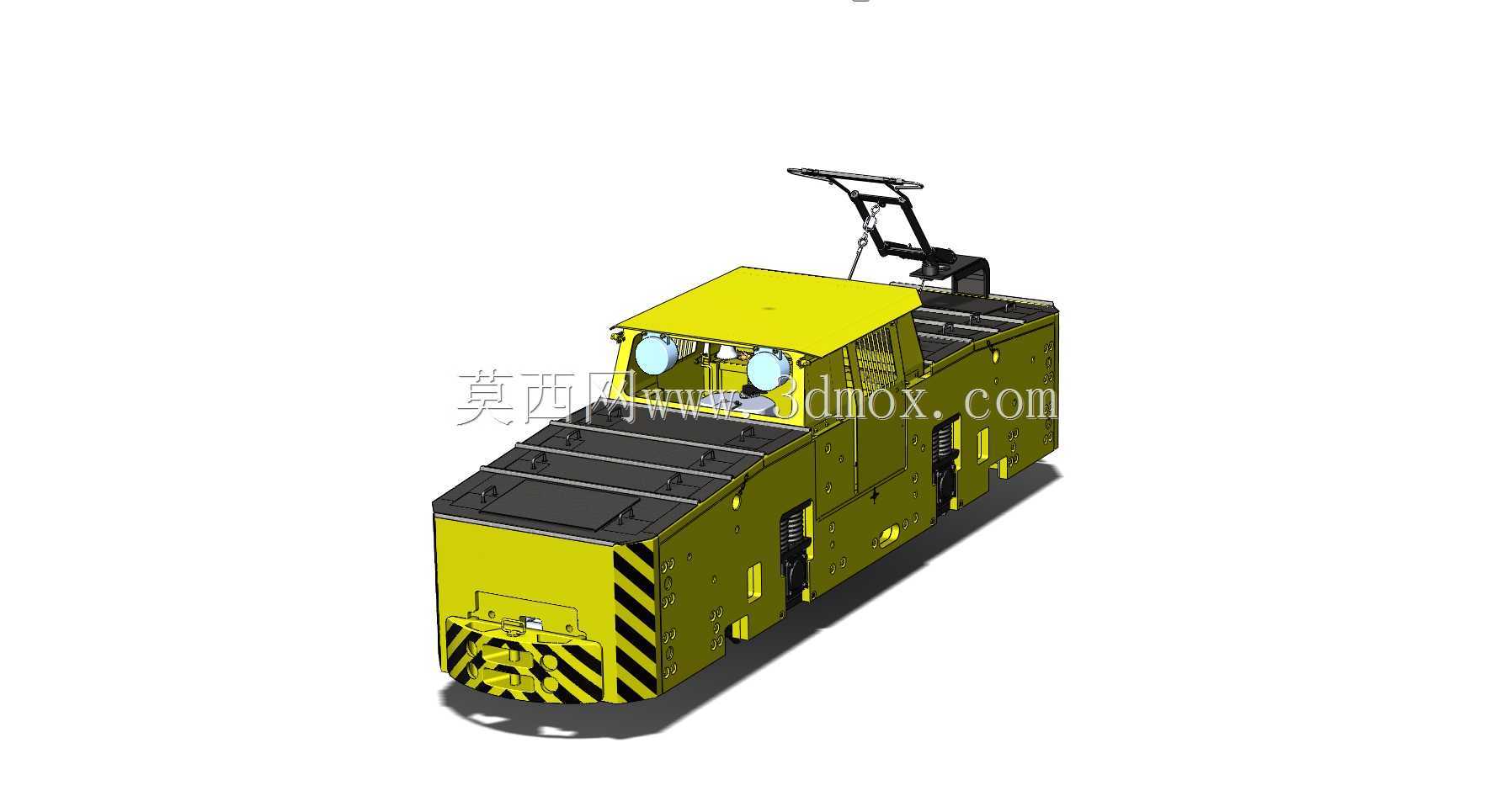

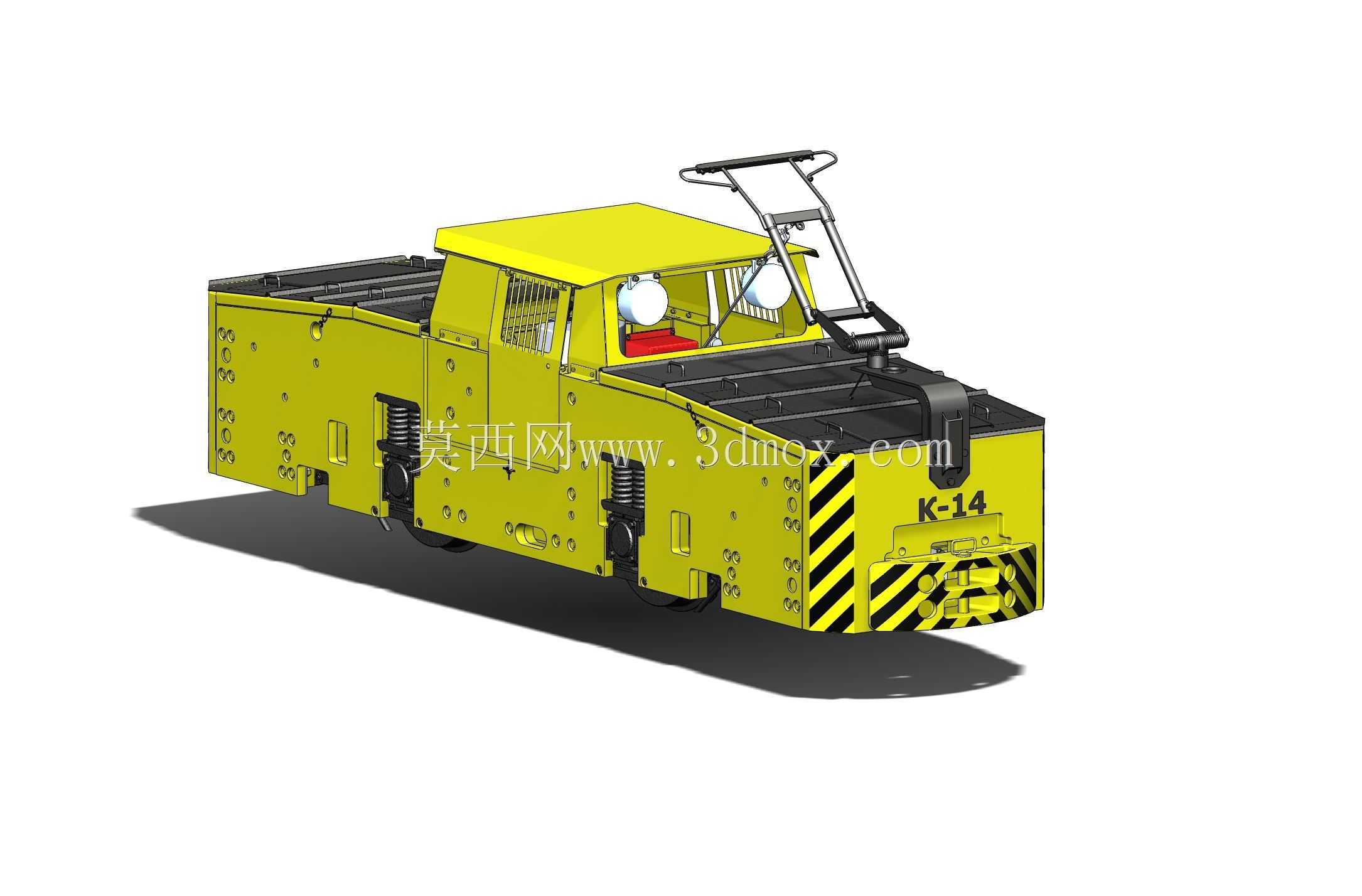

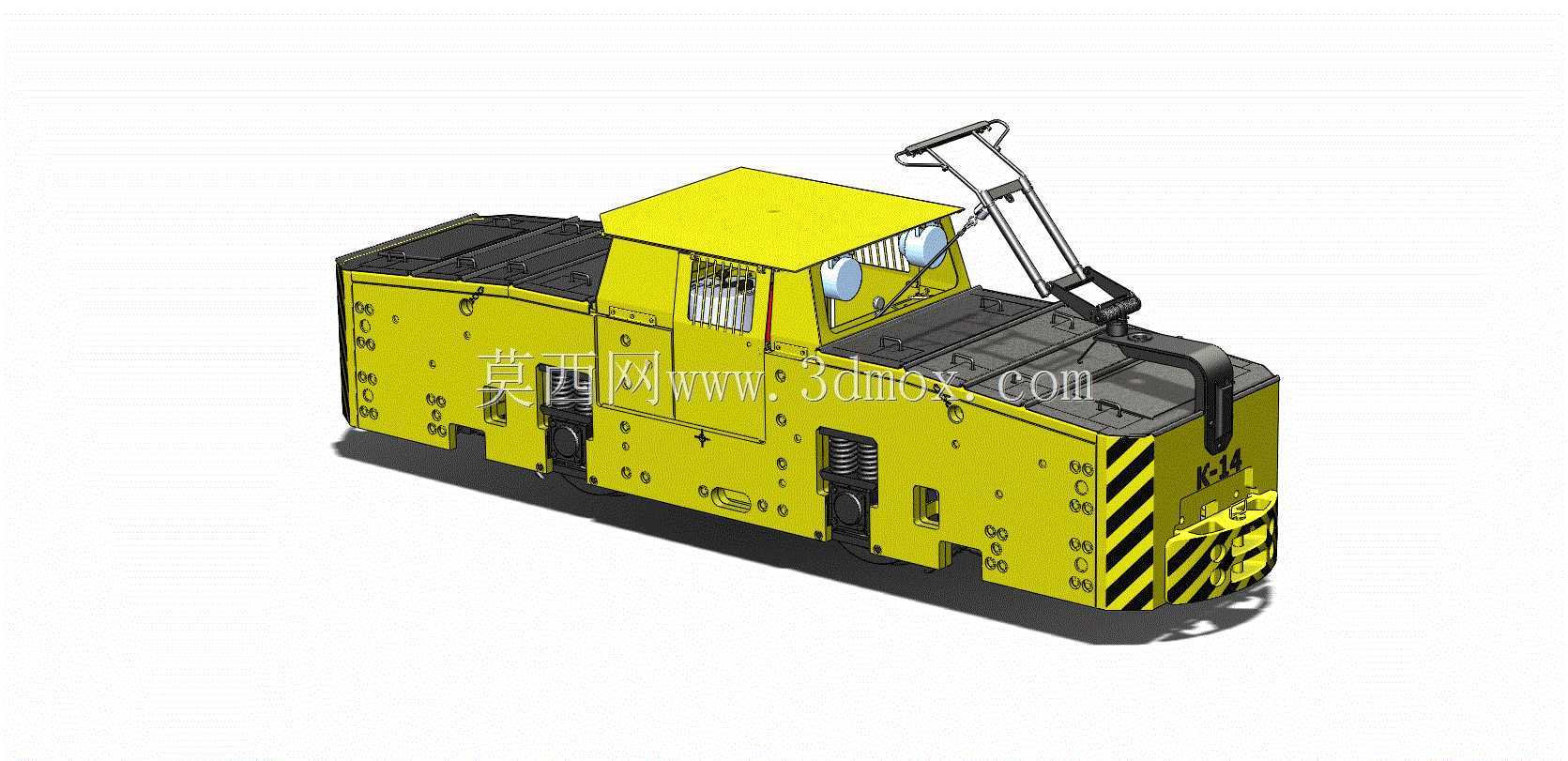

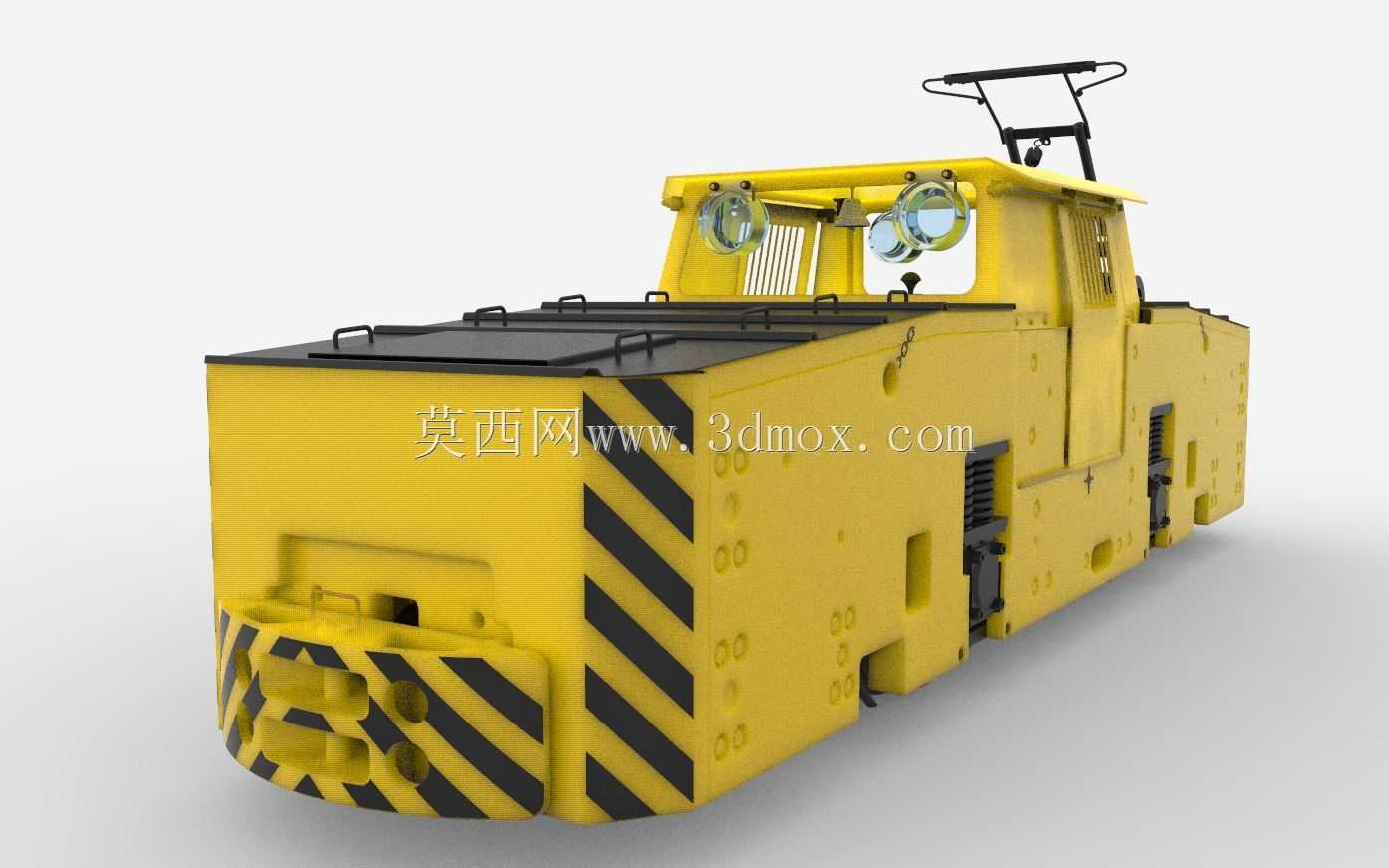

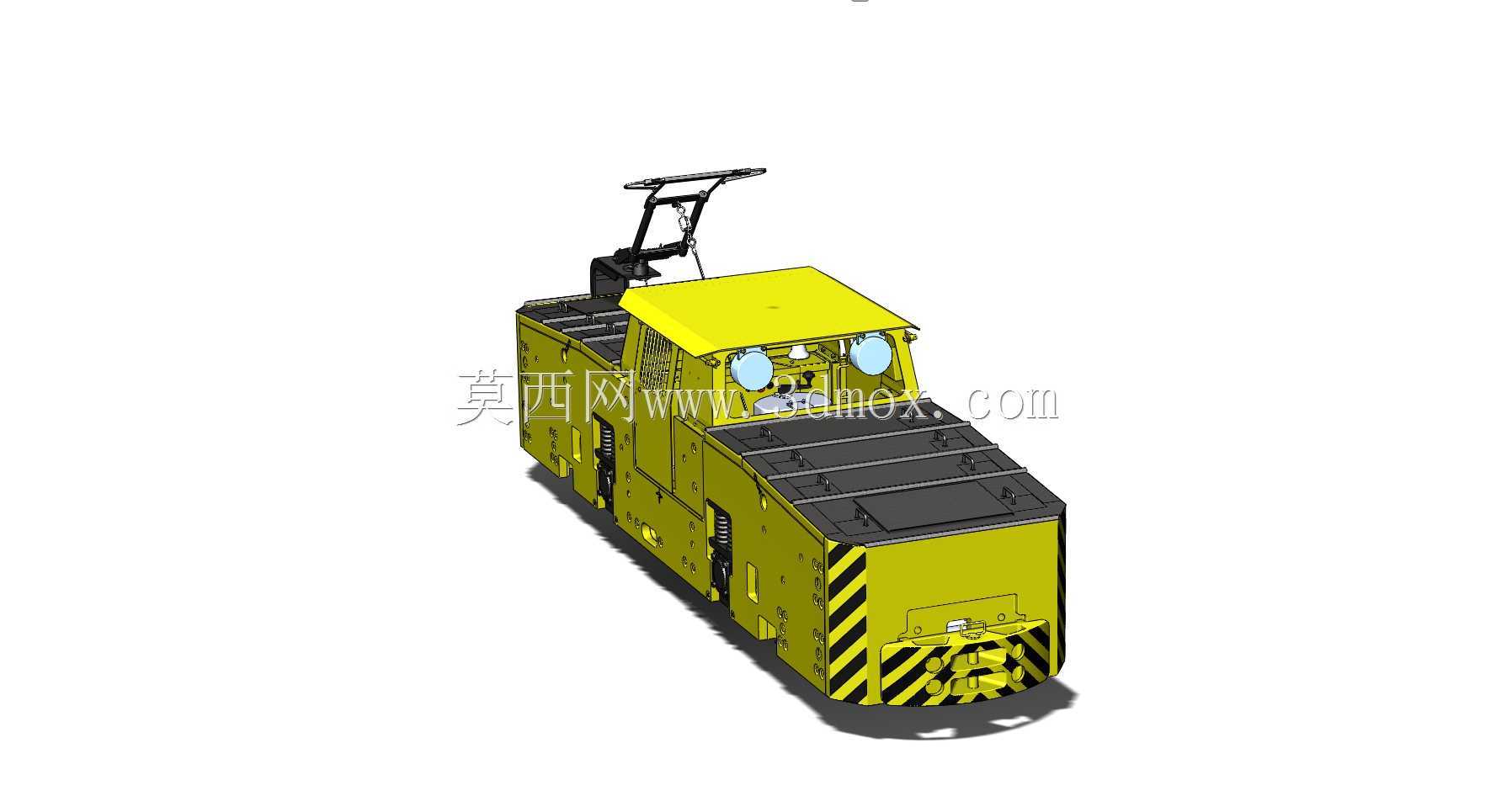

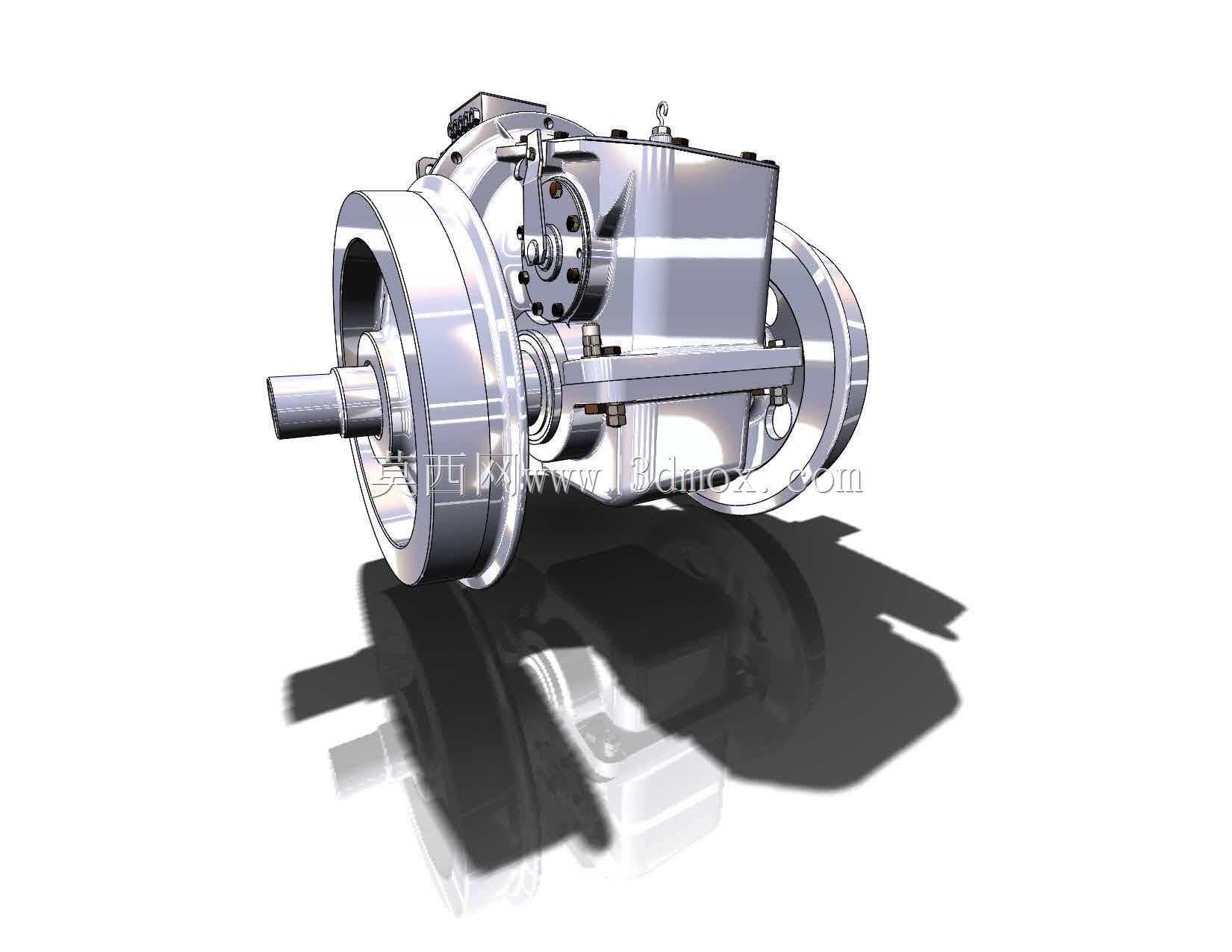

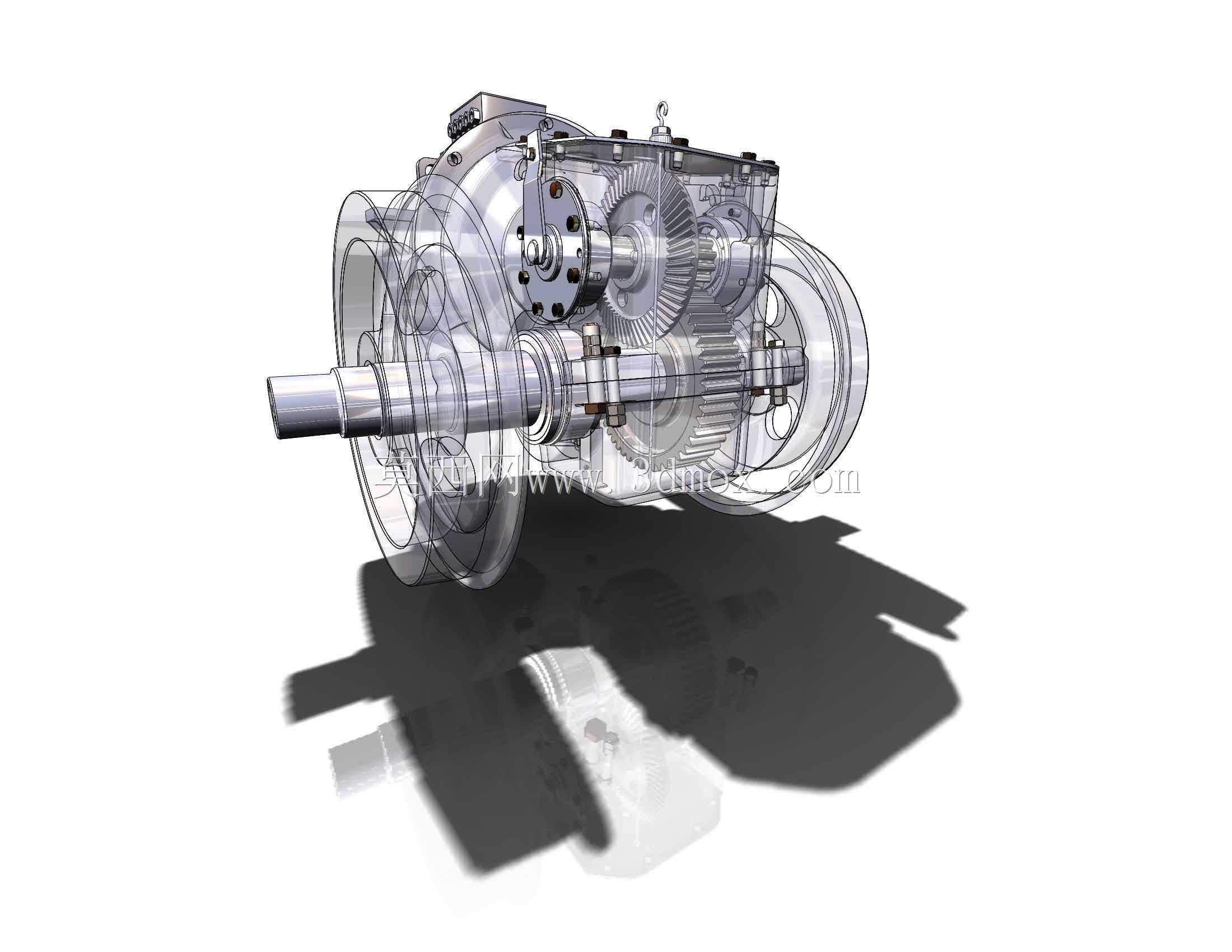

这款窄轨式牵引机车主要面向井下巷道、矿山采区的轨道运输场景，承担矿车组牵引、作业人员转运、物料输送的核心功能，适配井下有防爆要求的作业环境，整体结构围绕狭小巷道的通行需求做了针对性优化。从结构设计逻辑来看，整车采用分体式模块化布局，前端设置带缓冲结构的连接碰头，搭配黑黄警示条纹的防撞端头，可在对接矿车时吸收冲击载荷，碰头处预留的标准连接销孔可适配多数窄轨矿车的连接尺寸，无需额外改制连接构件。驾驶室区域采用下沉式视野设计，前挡风区域预留双灯具安装位，可配置防爆照明与信号装置，顶部的受电/操作扶手结构做了弯折收边处理，避免在巷道错车、过风门时发生剐蹭，驾驶室侧面开设格栅式通风口，兼顾电气舱散热与防异物进入的需求。车身主体的电气舱与蓄电池舱采用侧开式检修门设计，门体周边预留密封槽，可加装阻燃密封胶条满足井下防爆防尘要求，舱体内部的安装导轨做了标准化间距设计，可适配不同容量的防爆蓄电池组与牵引控制模块，后期维护时可直接整体更换动力模块，减少井下停机检修时长。行走部采用两轴式轮对布局，轮缘尺寸严格匹配窄轨轨道的轨距要求，轴距经过反复校核，可通过井下常见的小曲率半径弯道，轮对上方的车体底板做了加厚处理，可承受蓄电池组的集中载荷，同时避免运行中轨道飞溅的碎石击打底部线缆。整车的外形尺寸控制充分考虑井下巷道的限界要求，车体宽度适配窄轨运输的常规巷道宽度，整车高度控制在巷道安全通行高度以内，顶部无突出的尖锐结构，所有外露的金属构件都做了圆角钝化处理，防止人员通行时发生磕碰。从建模细节来看，整车的管线走向都做了显性化设计，驾驶室到电气舱、行走部的线缆预留了穿线孔位，车体上的吊装孔、检修把手都按照实际受力要求做了加强筋设计，前端的标识区域预留了铭牌安装位，可根据实际使用需求喷涂编号与防爆标识。这款设备的设计核心是在满足井下防爆安全要求的前提下，最大化压缩无效空间，提升狭小巷道内的通行灵活性，同时兼顾日常维护的便捷性，所有易损部件的安装位置都预留了足够的操作空间，无需拆解车体主体即可完成常规检修作业。
