赛车GT用铝合金外螺纹油散热器三维设计

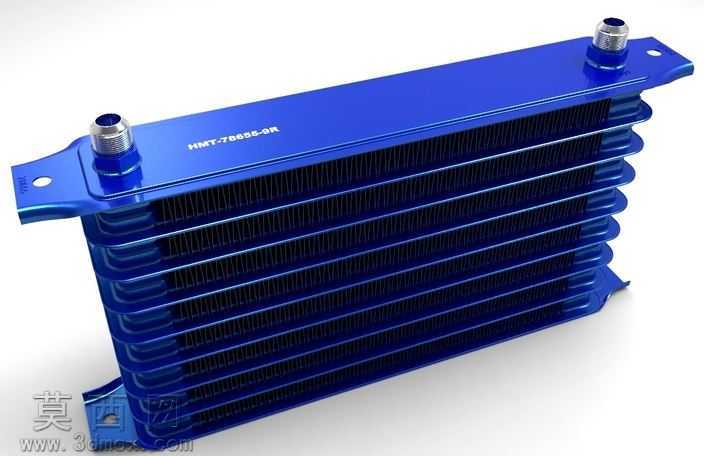

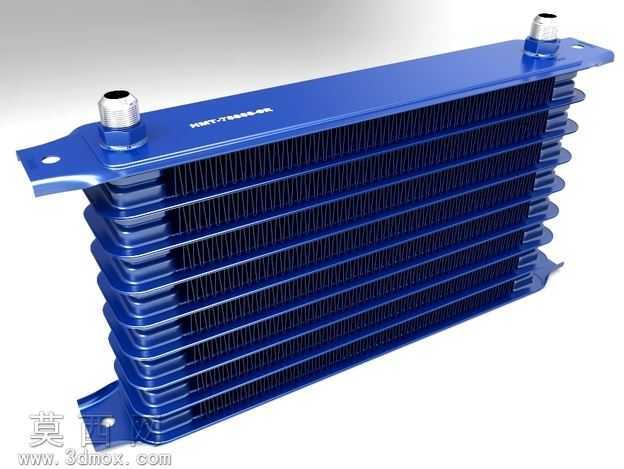

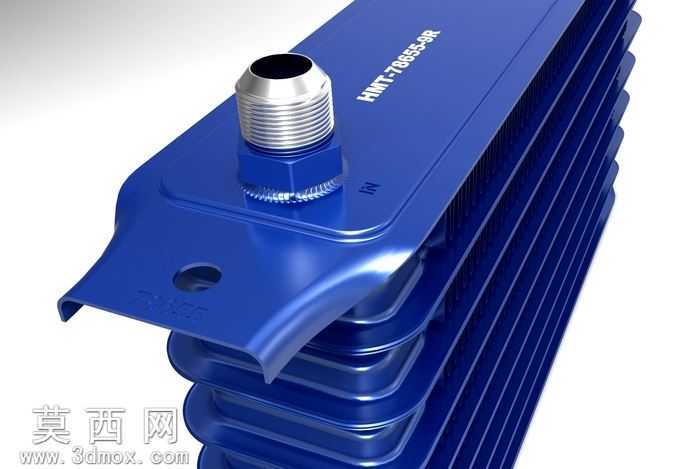

本模型为赛车与GT车型专用的铝合金油散热器，建模过程以实际车用散热部件的工程参数为基准，首先在三维建模环境中完成整体轮廓的草绘定位，确定主体长方壳体的长宽高比例，匹配车用安装空间的尺寸约束。主体壳体采用拉伸特征生成基础实体，两侧的安装固定耳片通过草绘轮廓后与主体做合并布尔运算，预留的安装孔位严格对应实车安装点位的孔径与孔距参数，保证安装适配性。顶部的两个外螺纹焊接管接头，采用螺旋扫描特征生成标准外螺纹结构，接头与壳体的衔接处做圆角过渡处理，还原焊接工艺的衔接形态，同时避免应力集中的结构缺陷。核心散热芯体部分采用多层堆叠的散热片结构，通过阵列特征完成等距排布的散热鳍片建模，每一层散热片的厚度、片间间距都参考高性能油冷的散热效率参数设定，鳍片表面做细微的纹理质感处理，还原铝合金冲压散热片的真实肌理。材质渲染阶段，主体外壳采用金属蓝色阳极氧化铝合金材质，调整材质的金属度、粗糙度参数，还原亮面蓝色金属的反光质感，边缘处做轻微的磨损质感处理，模拟车用部件的真实使用观感；散热鳍片部分采用深灰黑色哑光金属材质，与蓝色外壳形成视觉层次区分，螺纹接头部分采用亮银色金属材质，突出接头的金属加工质感。结构设计上，整体采用密封式壳体加多层芯体的结构，内部预留油液流通的腔道空间，两端的接头分别作为进油与出油接口，油液流经多层散热鳍片的间隙时，通过大面积的金属接触面完成热量交换，两侧的安装耳片做了加厚处理，提升车辆行驶过程中抗震动的结构强度，整体结构紧凑，在有限的安装空间内最大化散热接触面积，满足赛车及GT车型高负荷工况下的机油冷却需求。建模过程中对所有棱角处做了合理的圆角处理，既符合实际产品的加工工艺要求，也避免模型渲染时出现尖锐棱角的失真反光，各部件的装配关系完全还原实物的装配逻辑，无结构干涉问题，可用于散热结构原理展示、车用改装部件选型参考等场景。
