管壳式列管换热器三维结构设计

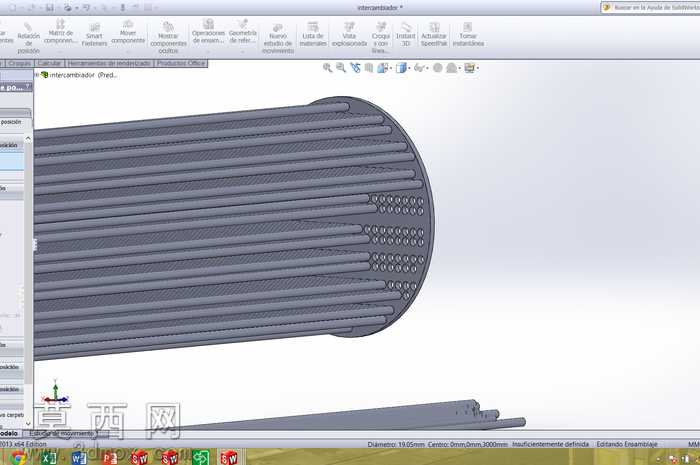

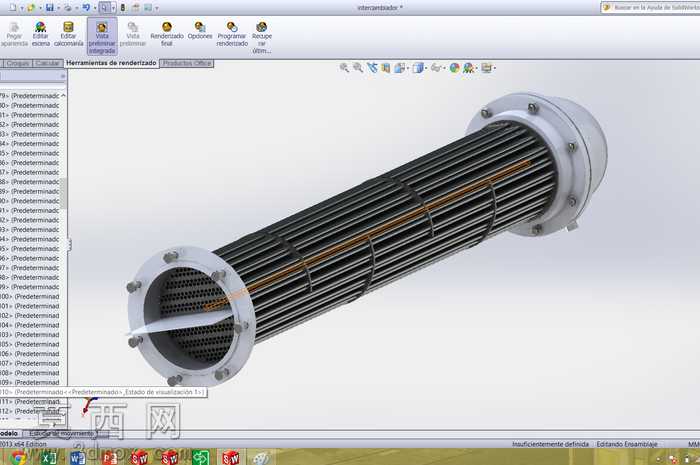

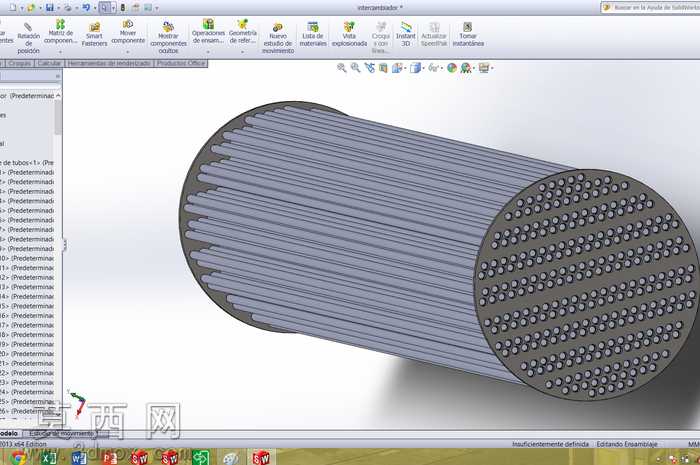

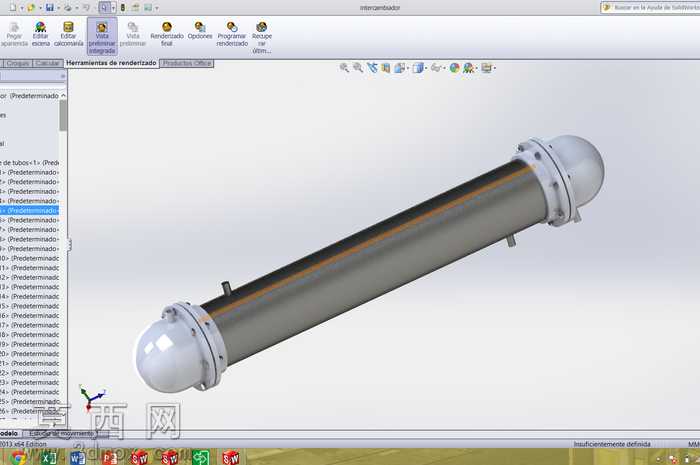

本作品为管壳式换热器的三维参数化设计模型，整体采用卧式长筒形结构布局，建模过程严格遵循压力容器类换热设备的设计规范，在三维建模环境中完成全零件的独立建模与整体装配校验。模型主体包含圆柱形承压壳体、两端球形封头、法兰连接组件、内部换热管束、管板、折流板以及外接介质接管等核心结构，所有零件的尺寸比例均参考工业常用管壳式换热器的实际参数设定，装配过程中严格校验了各部件的同轴度、密封面贴合度以及连接紧固件的位置匹配度，避免出现干涉错位问题。材质渲染层面，针对不同部件匹配了对应工业材质属性：壳体与封头采用哑光碳钢金属材质，还原钢制压力容器的真实质感，法兰密封面做了精加工金属光泽处理，螺栓紧固件做了镀锌防锈的金属质感表现，换热管部分做了内壁光滑的金属材质设定，清晰区分不同功能部件的视觉差异。结构设计上，两端封头通过法兰与主壳体实现可拆卸连接，方便后期对内部管束进行检修、清洗与更换，壳体侧面预留的介质进出口接管位置符合流体走向设计逻辑，内部折流板的排布遵循壳程流体扰流需求，可有效提升冷热介质的换热效率，管板与换热管的连接位置做了细节刻画，还原胀接或焊接的连接结构特征。建模过程中对所有圆角、倒角、焊缝预留位置都做了精细化处理，没有出现尖锐棱角、破面等建模缺陷，整体模型可直接用于换热设备的结构展示、装配教学、工程方案演示等场景，能够直观呈现管壳式换热器的内部构造与工作原理，帮助相关人员快速理解这类通用换热设备的组成逻辑与装配关系，也可作为同类型换热设备设计改型的基础参考模型，通过调整壳体长度、换热管数量、接管口径等参数即可快速衍生出不同规格的换热器设计方案。
