弧齿锥齿轮传动副三维结构设计

这套弧齿锥齿轮传动副，主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器、机床主轴传动箱、农业机械动力分配单元、工程机械行走驱动机构等需要在垂直或呈一定夹角的轴系间完成动力换向的场景。相比直齿锥齿轮，弧齿锥齿轮的轮齿呈弧形排布，啮合过程中重合度更高，传动过程更平稳，承载能力更强，能适应中高速、重载的工况需求，在需要降低传动噪音、提升冲击载荷耐受能力的设备中应用广泛。

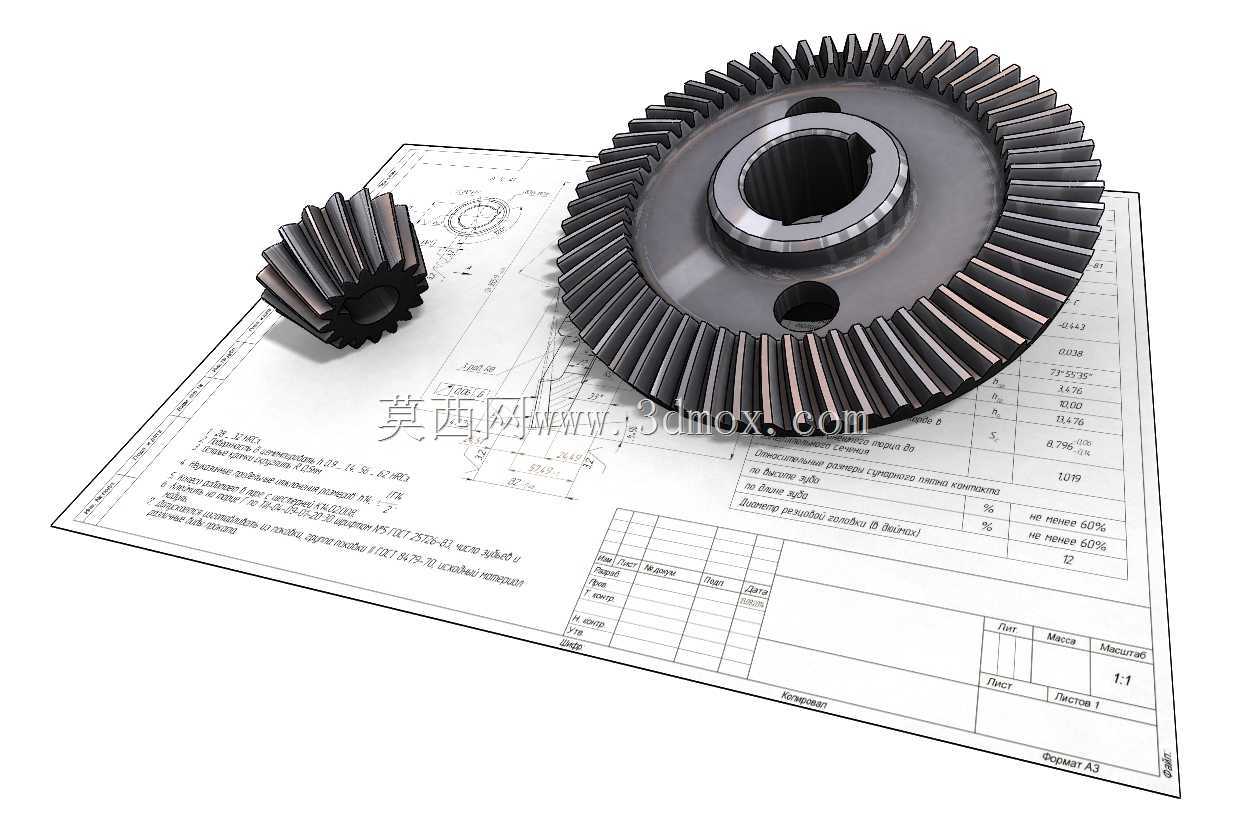

从结构设计来看，这套传动副包含主动小锥齿轮与从动大锥齿轮两个核心零件，主动轮齿数较少，从动轮齿数较多，可根据实际传动比需求匹配齿数参数，实现指定的减速增扭效果。设计过程中首先确定两轴的交角，常规应用中多采用90度垂直交角，再根据传递扭矩、额定转速计算轮齿的模数、齿宽、螺旋角参数，轮齿的弧形齿线经过齿面接触强度校核与弯曲强度校核，保证在额定载荷下齿面不会出现过早点蚀、轮齿不会发生断裂失效。

安装边界方面，从动大锥齿轮中心设计有带键槽的安装通孔，可通过平键与输出轴实现周向固定，轮盘上均匀分布的安装孔用于与连接法兰或轮毂端面完成轴向锁紧，保证齿轮运转时不会发生轴向窜动；主动小锥齿轮同样带有轴伸安装结构，可通过轴承支撑安装在传动箱壳体上，安装时需要严格调整两齿轮的啮合间隙与接触印痕，保证齿面接触区域位于齿高中部、齿长方向偏向小端，避免出现偏载、卡滞、异常磨损等问题。

外形尺寸上，从动大锥齿轮的外径、齿宽、安装孔中心距，主动小锥齿轮的轴径、齿部长度等参数，均按照通用传动箱的安装空间进行适配设计，可直接集成到对应规格的换向传动机构中，建模过程中完整还原了轮齿的渐开线齿形、弧形齿线、安装孔、键槽等细节结构，可直接用于装配干涉检查、运动仿真模拟、工程图导出等设计环节，也可作为传动机构选型阶段的参考模型，帮助设计人员快速完成轴系布局、壳体空间预留等前期设计工作。在实际应用中，这类弧齿锥齿轮传动副通常需要搭配润滑油进行飞溅润滑或压力润滑，设计时也需要预留对应的润滑通道与密封结构安装位置，保证齿轮啮合面能得到充分润滑，降低齿面磨损，延长整套传动机构的使用寿命。
