透明外壳即热式电加热器结构设计

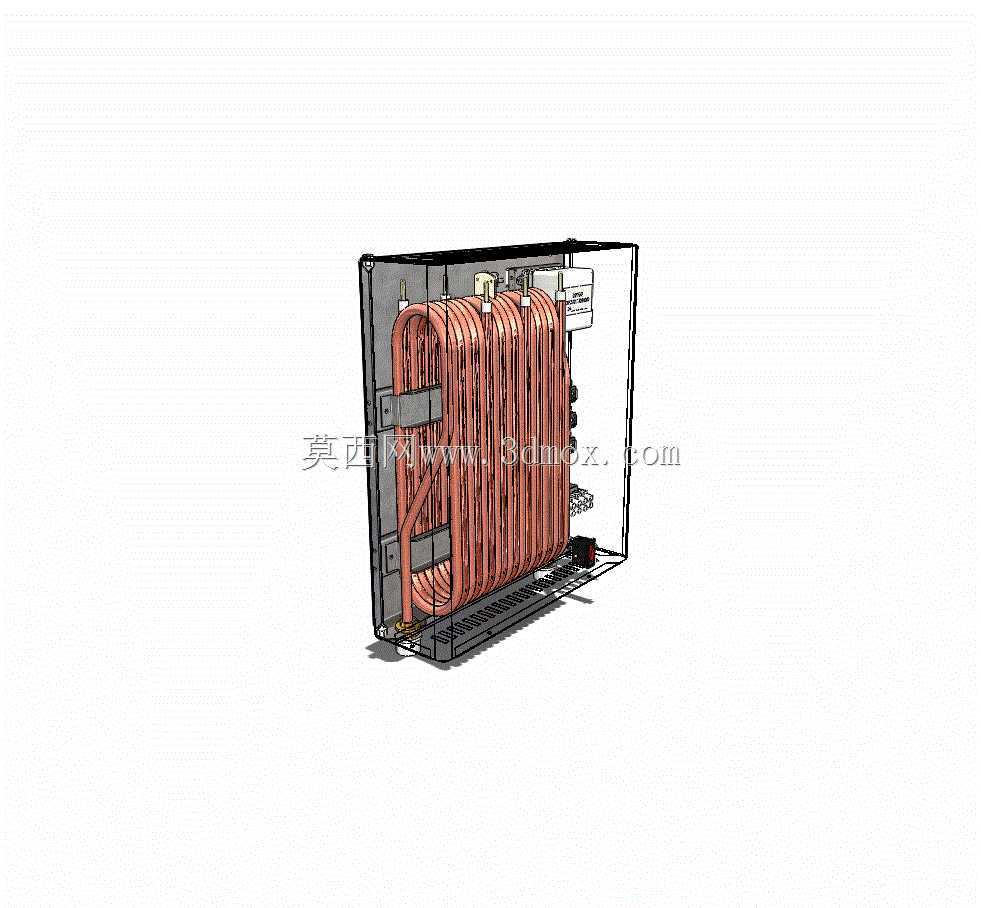

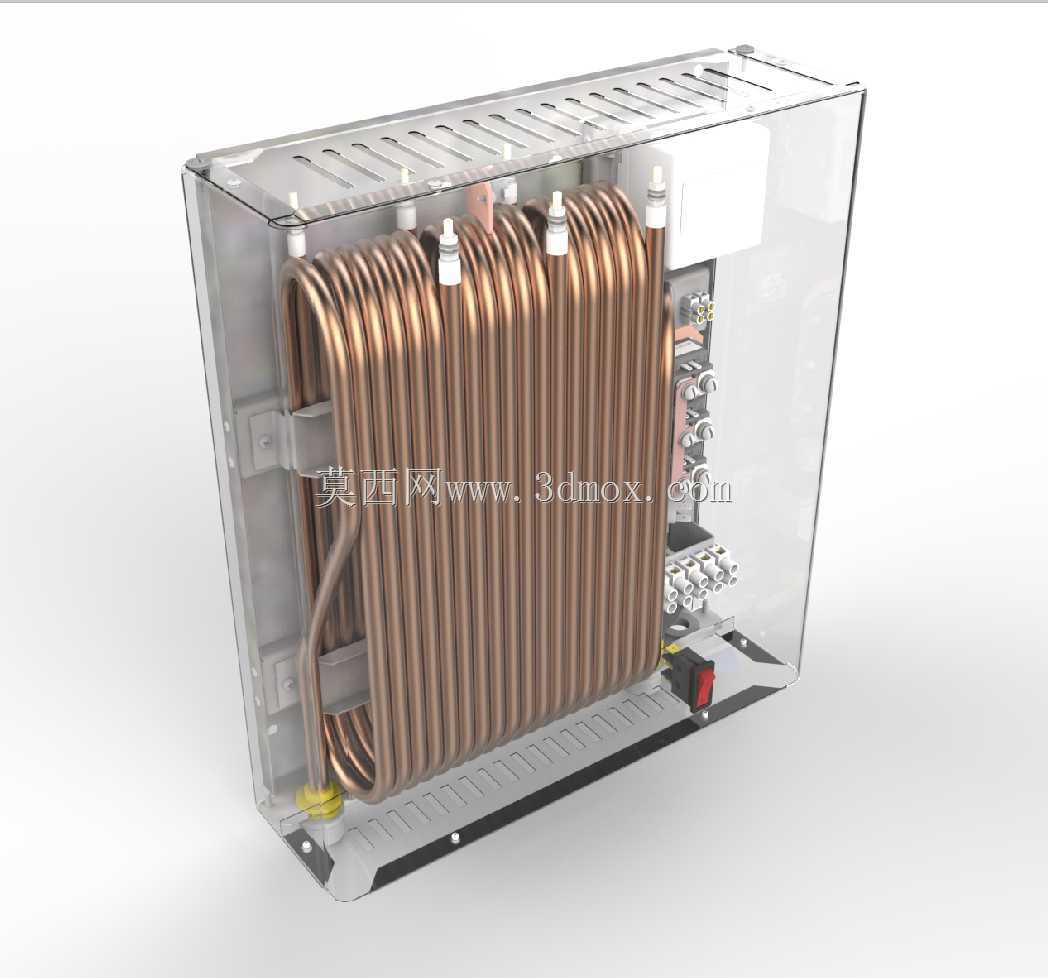

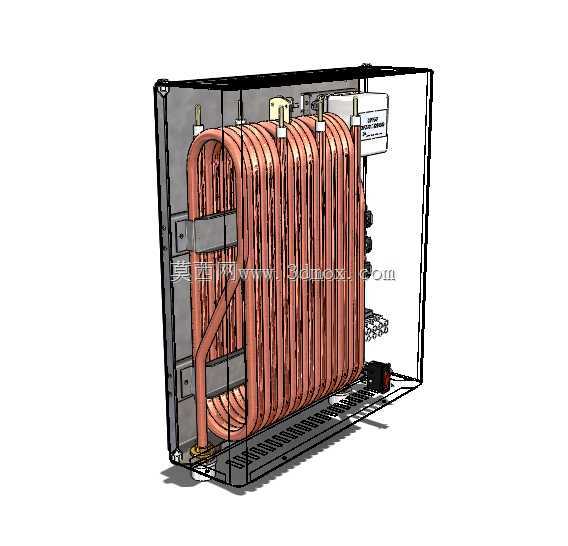

这款即热式电加热装置的三维结构，核心换热单元采用多圈紫铜盘管弯折成型，紫铜材质的高导热系数可以快速将电热元件产生的热量传递给管内流动的水体，盘管的密集排布方式在有限的腔体空间内最大化了换热接触面积，保证冷水流经盘管的短时间内即可被加热到设定温度，满足即开即热的使用需求。设备的外壳采用透明工程塑料制作，这种设计一方面可以让运维人员直接观察内部盘管、接线端子、温控元件的工作状态，快速排查结垢、接线松动等常见故障，另一方面透明壳体的绝缘属性也能进一步提升设备的电气安全性能，避免带电部件外露带来的触电风险。从安装边界来看，整体结构采用长方体紧凑型布局，底部预留了标准安装固定孔位，进出水口设置在壳体下部同侧，接线端子区域与水路区域通过绝缘隔板完全分隔，实现水电隔离的安全设计，安装时仅需对接进出水管路与电源接线即可完成装配，适配小型商用供水点、家用辅助热水、小型实验设备恒温供水等多种场景。设计过程中，电热元件紧贴紫铜盘管外壁布置，中间填充高导热绝缘介质，既保证热量传导效率，又避免电热元件与水体直接接触；温控探头直接固定在盘管出水端位置，可以实时感知出水温度，配合过热保护继电器，在出现干烧、水温超标的瞬间切断电源，避免设备损坏或安全事故。设备内部的走线全部沿壳体侧边的走线槽排布，与高温换热区域保持安全距离，避免线缆长期受高温影响出现绝缘层老化问题；外壳的上下盖采用卡扣加螺丝的双重固定方式，既方便日常拆解维护，也能保证长期使用的结构密封性，防止水汽进入电气接线区域。盘管的弯折半径经过精准计算，既保证管路内部水流阻力处于合理区间，不会出现供水流量不足的问题，也避免弯折半径过小导致铜管出现变形堵管、应力开裂的隐患，整体结构的尺寸适配常规壁挂式安装空间，不需要预留过大的检修操作空间，适合在空间紧凑的安装点位使用。
