透明结构展示电热动力设备

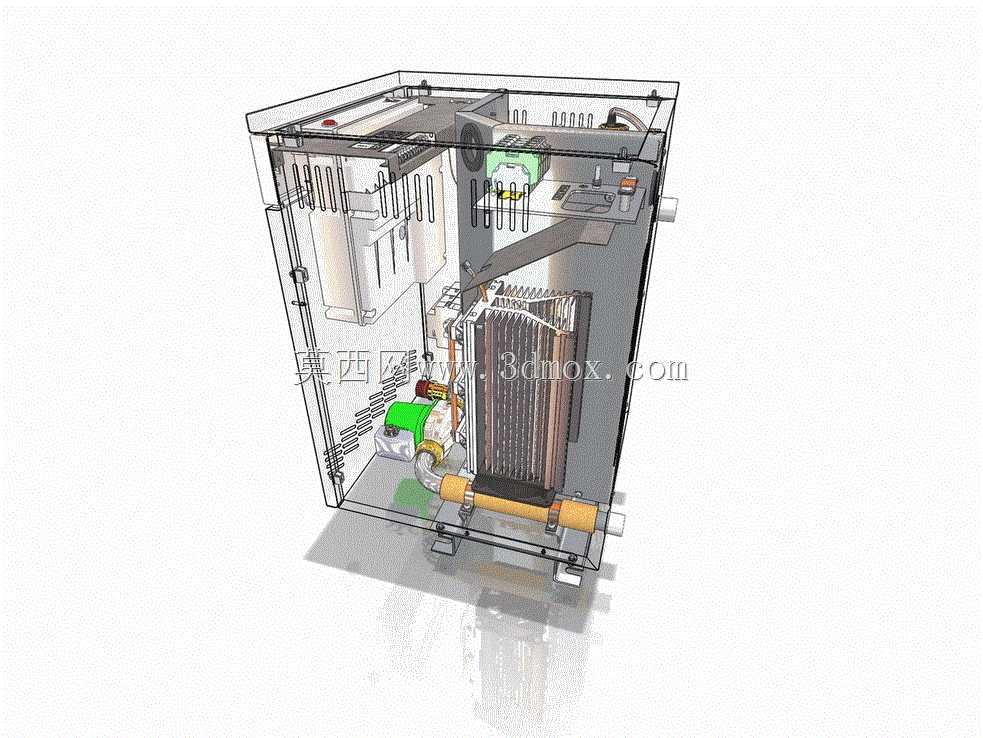

这款电热动力设备的三维结构采用半透明外壳展示设计，方便从业者直观观察内部组件的排布逻辑与装配关系，在商用供热、小型工业辅助加热、民用集中供暖分户配套等场景中都有适配空间。设备核心功能是通过电能转化为热能，再经由内置换热结构完成热量传递，为循环介质提供稳定的温度输出，可独立作为小型热源单元使用，也可嵌入到成套供热系统中作为补热模块。从结构设计思路来看，整体采用立式柜式布局，底部预留了安装固定支脚，安装时需预留底部100mm的操作空间用于管路对接与固定螺栓锁紧，设备正面预留了检修操作空间，侧面预留了介质进出管路的对接接口，安装边界需保证侧面距离墙体或相邻设备不小于150mm，方便管路连接与后期维护操作。内部组件排布遵循强弱电分离、冷热区隔离的原则，电气控制元件集中布置在柜体上部区域，远离下部换热与储水组件，避免管路凝露或渗漏影响电气元件运行安全；换热核心组件采用竖直排布方式，最大化利用柜体内部竖向空间，缩小设备整体占地面积，配套的循环管路沿柜体侧壁走线，通过管卡固定在柜体框架上，减少运行过程中介质流动产生的振动传导。设备顶部预留了控制按钮与状态指示灯的安装位，操作高度适配日常站立操作的人体工程学要求，无需额外搭建操作平台。外壳采用钣金折弯拼接结构，边角做圆弧过渡处理，避免安装维护过程中剐蹭操作人员，透明视窗部分采用高强度耐热透明材质，既可以日常观察内部组件运行状态，也能起到防护隔离作用，防止人员误触内部高温部件。在结构细节上，内部发热组件与换热鳍片之间做了紧密贴合处理，减少热传导损耗，管路连接位置预留了密封件安装槽，保证介质循环过程中的密封性，电气走线全部采用走线槽规整布置，方便后期线路检修与元件更换。设备整体外形尺寸适配常规设备间的门洞宽度，无需拆解即可完成进场搬运，底部支脚带有调节结构，可适配不平整的安装地面，保证设备放置水平，减少运行振动与噪音。
