快拆式圆管夹持扶手固定夹结构

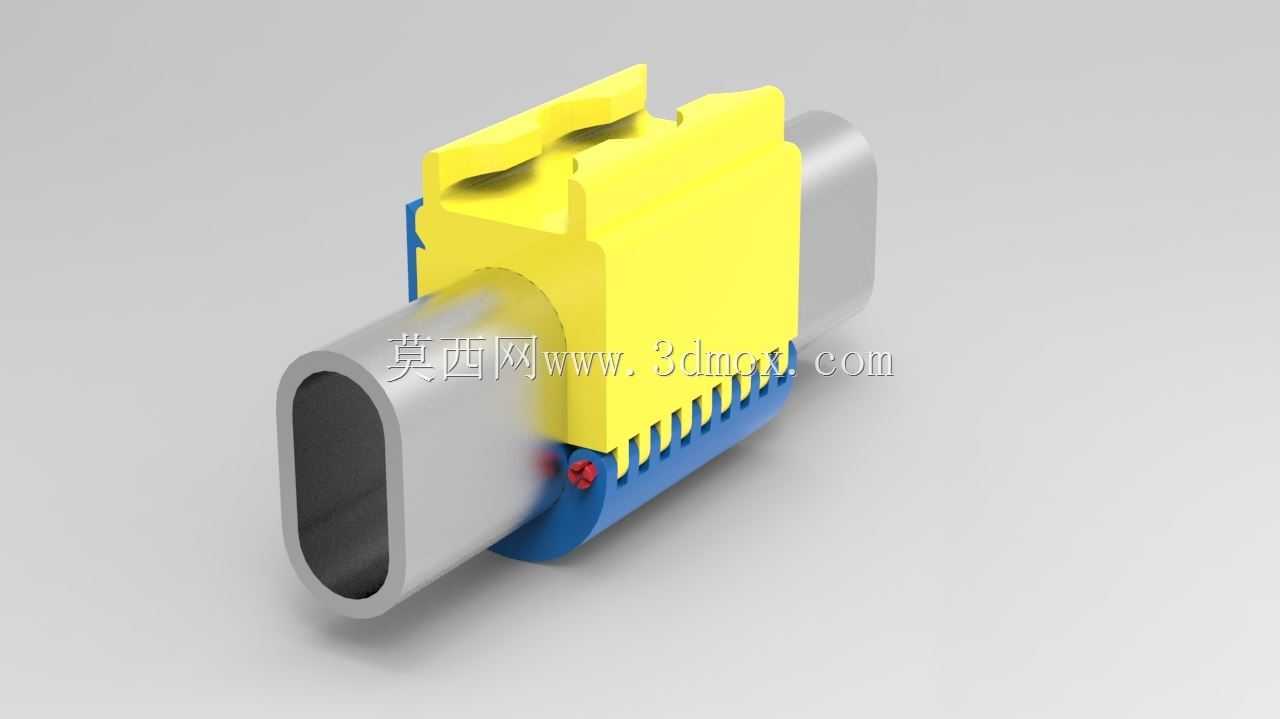

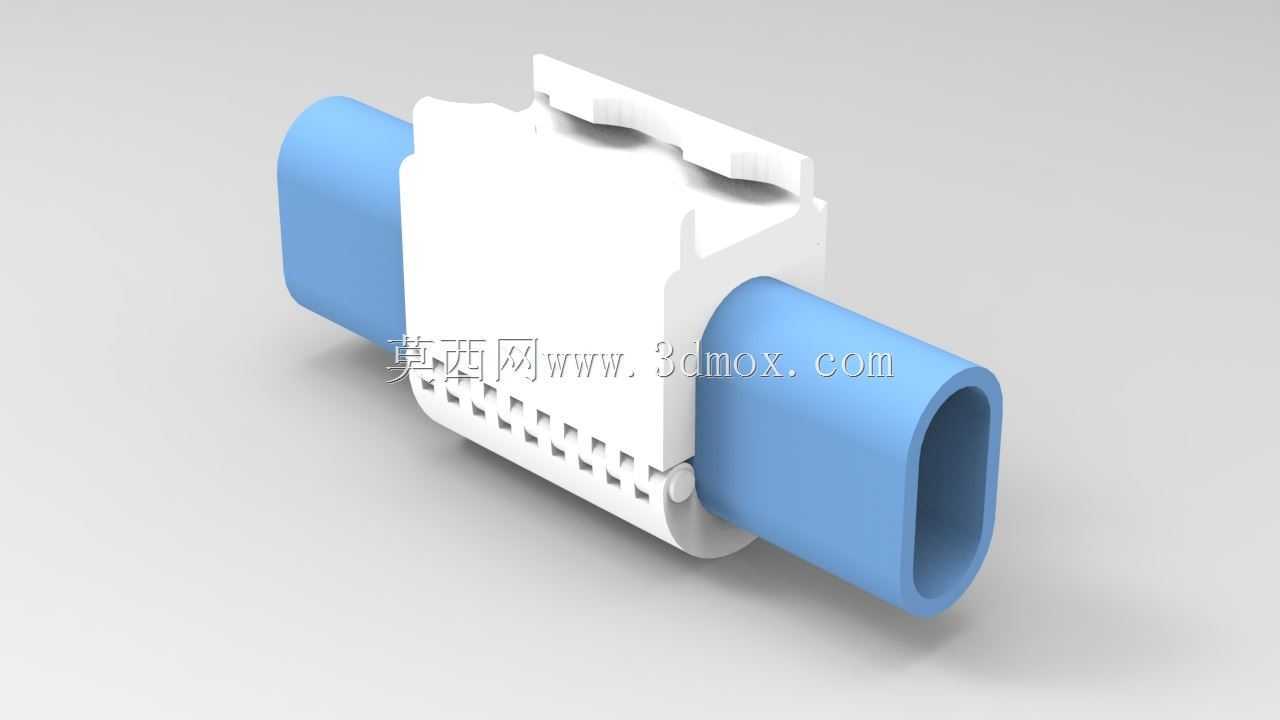

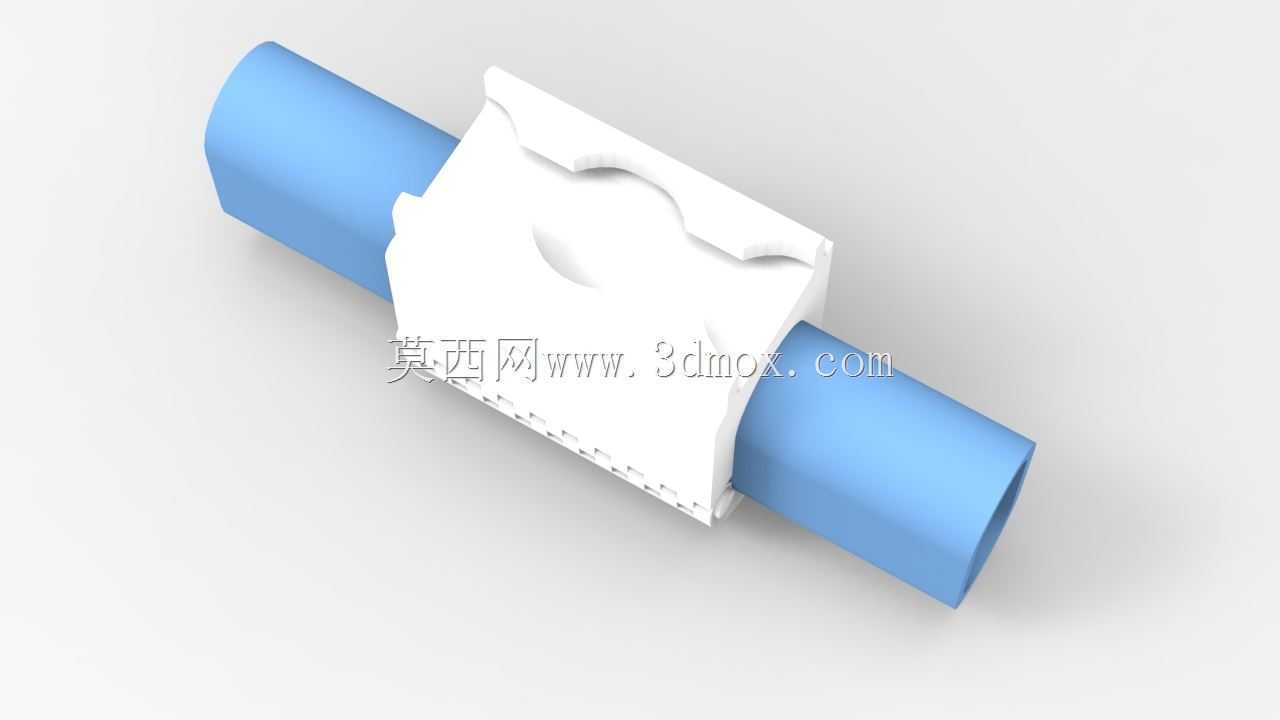

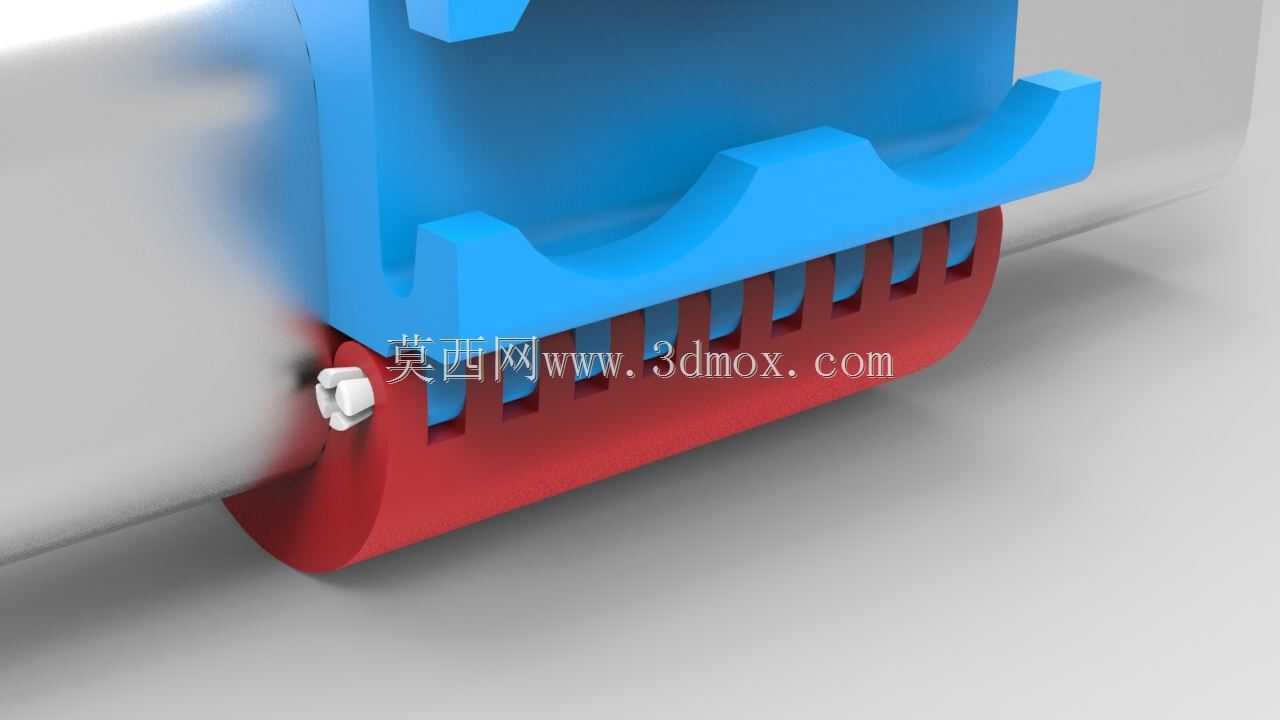

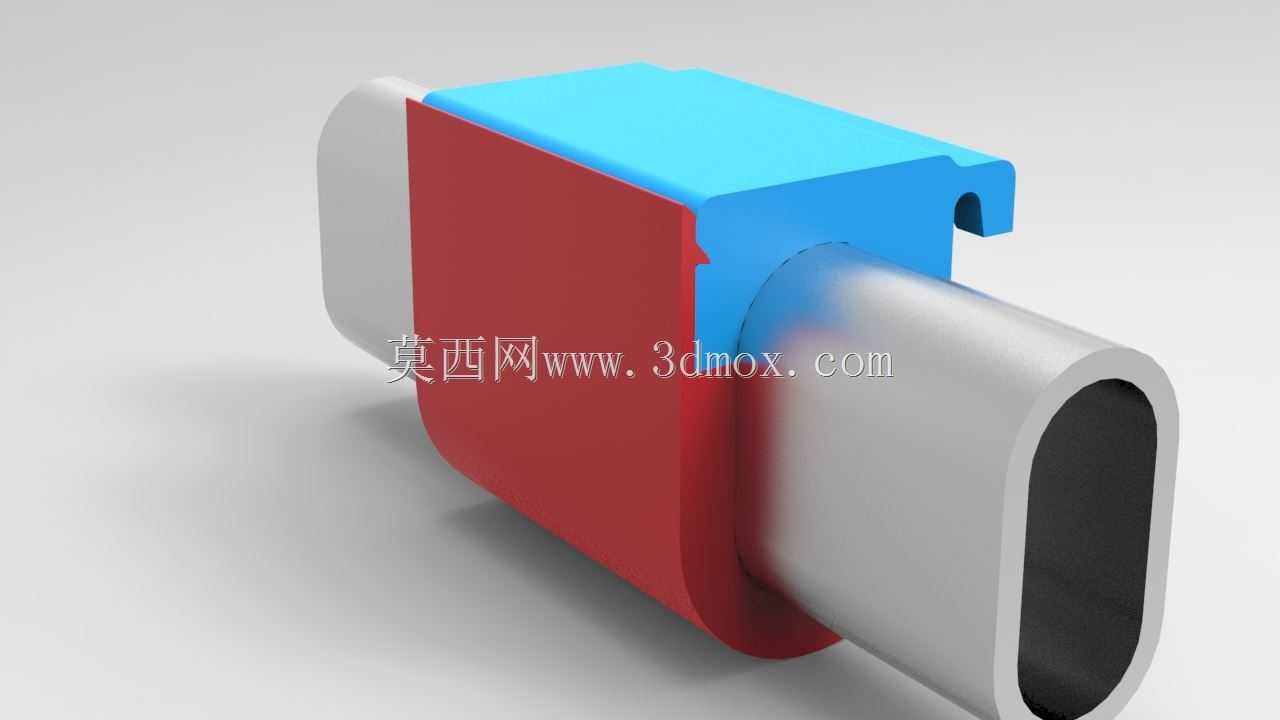

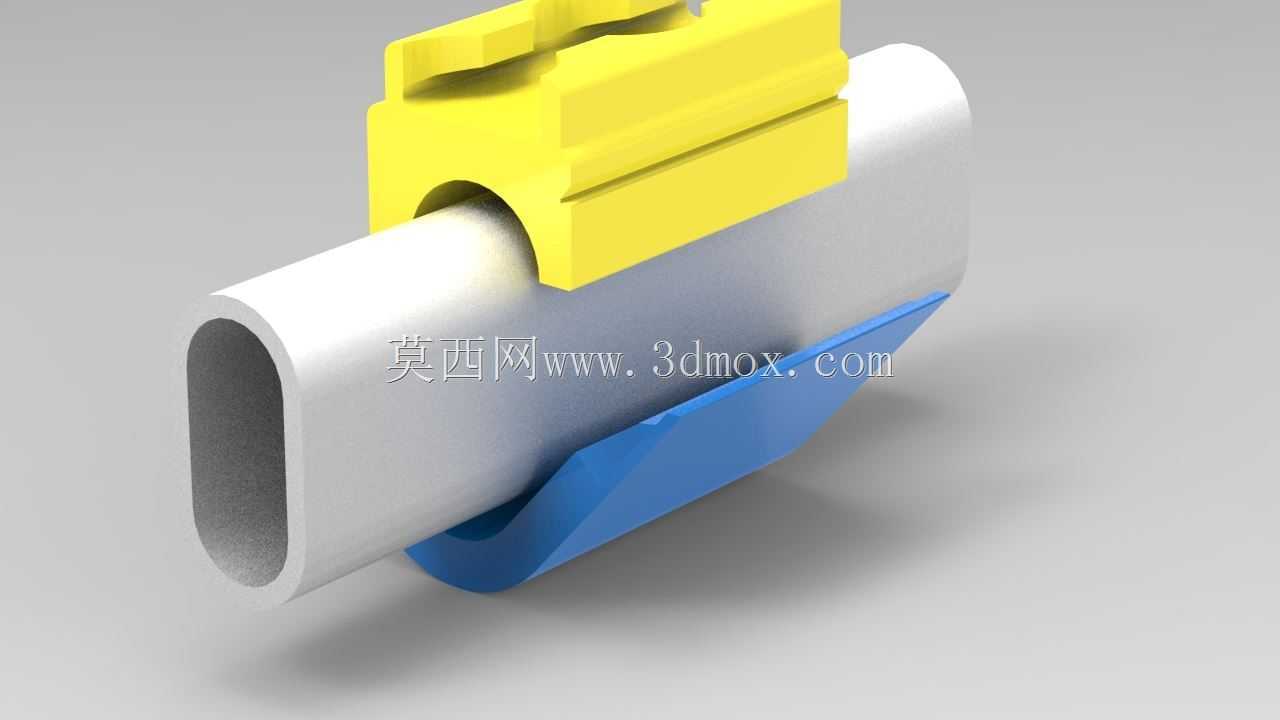

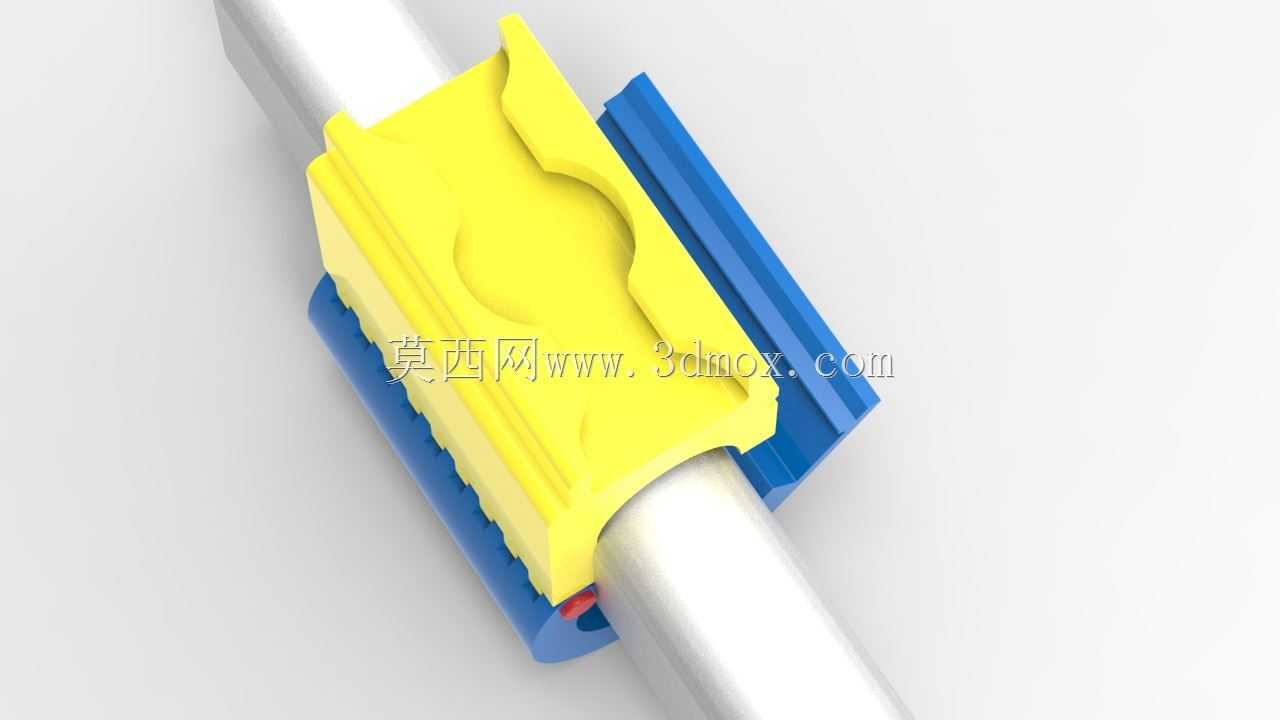

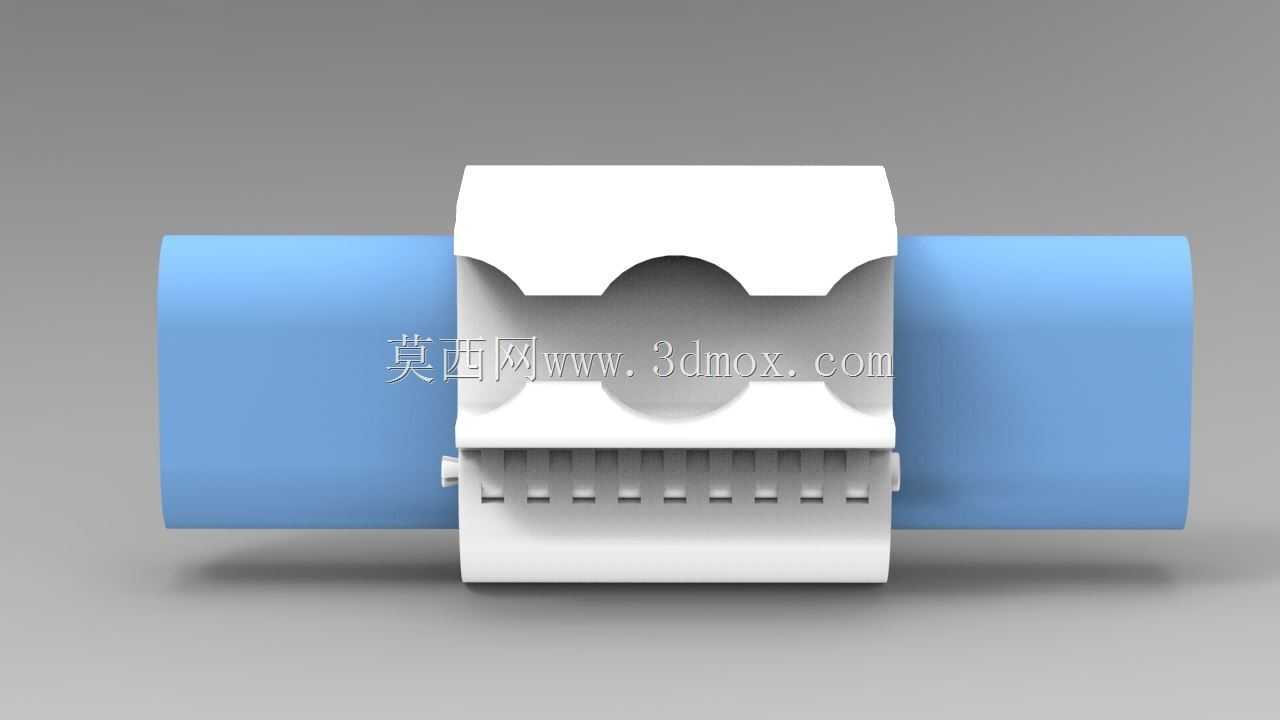

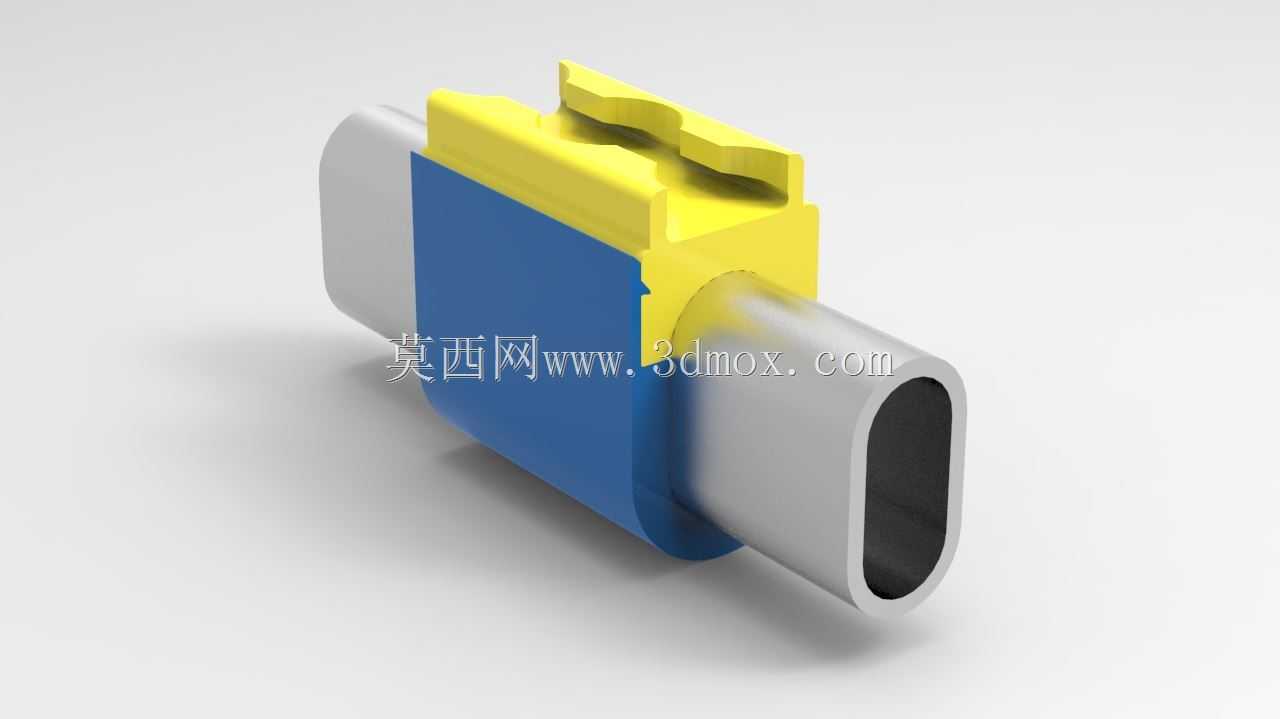

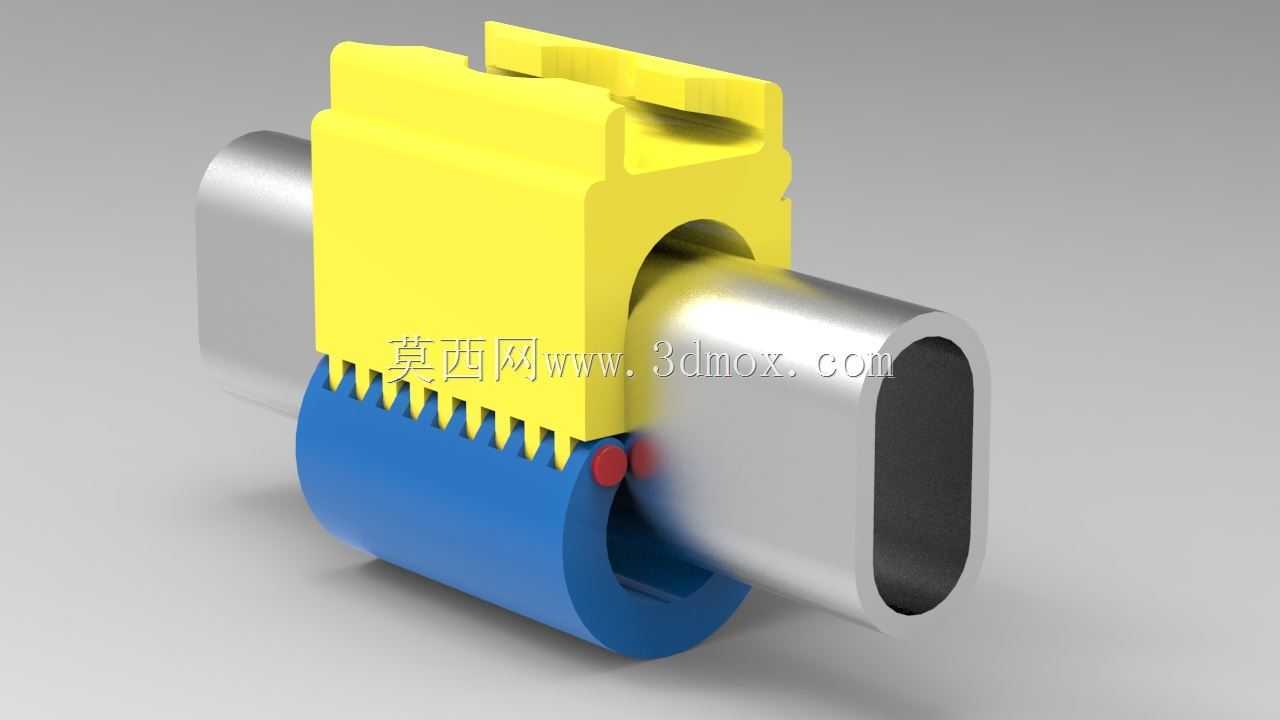

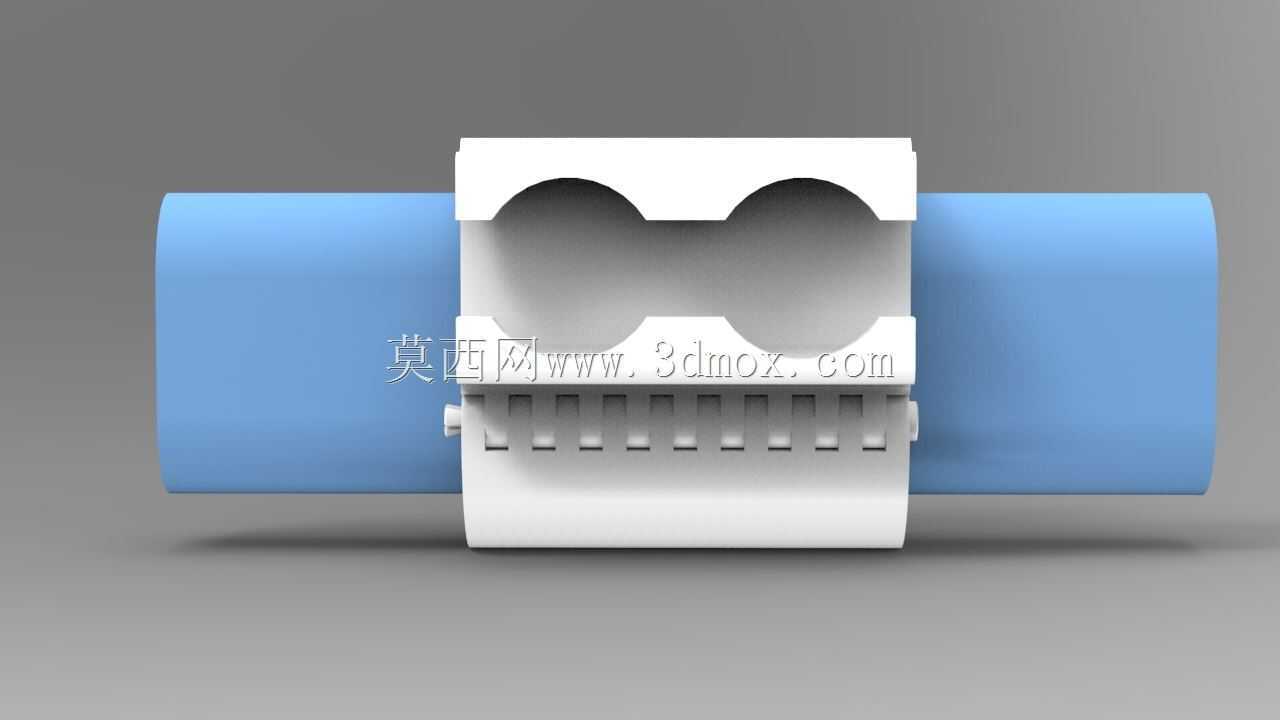

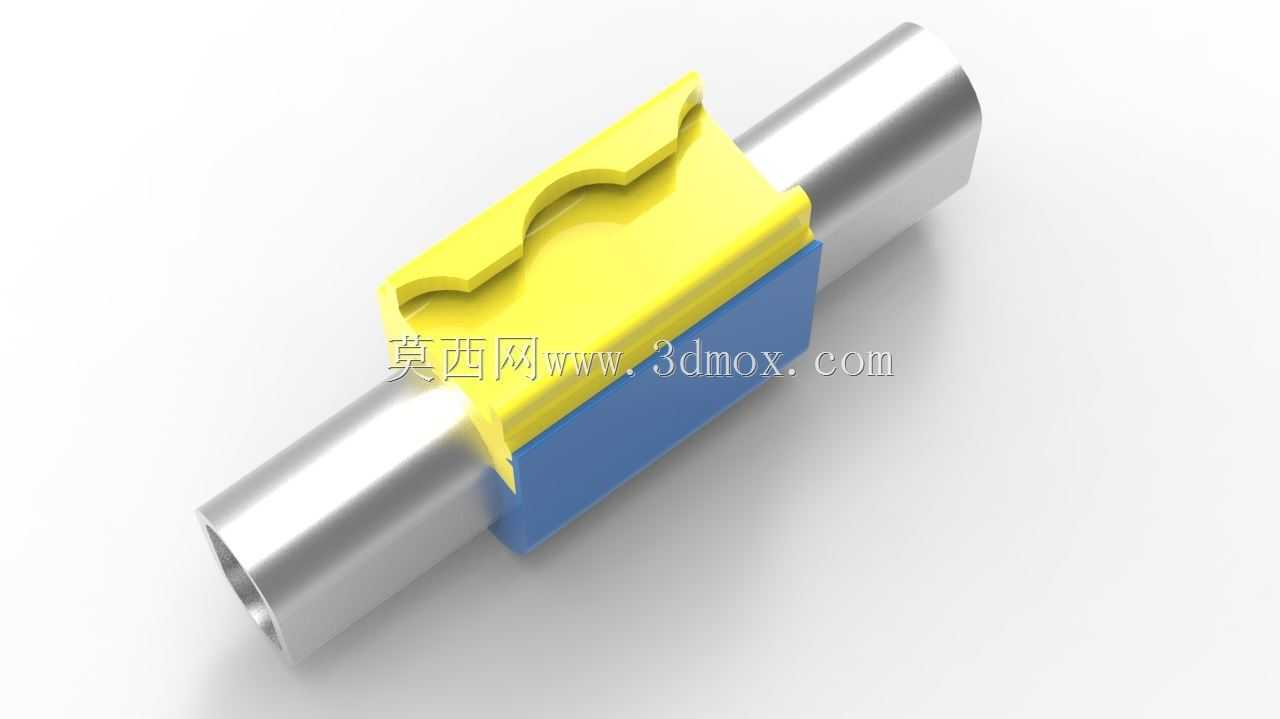

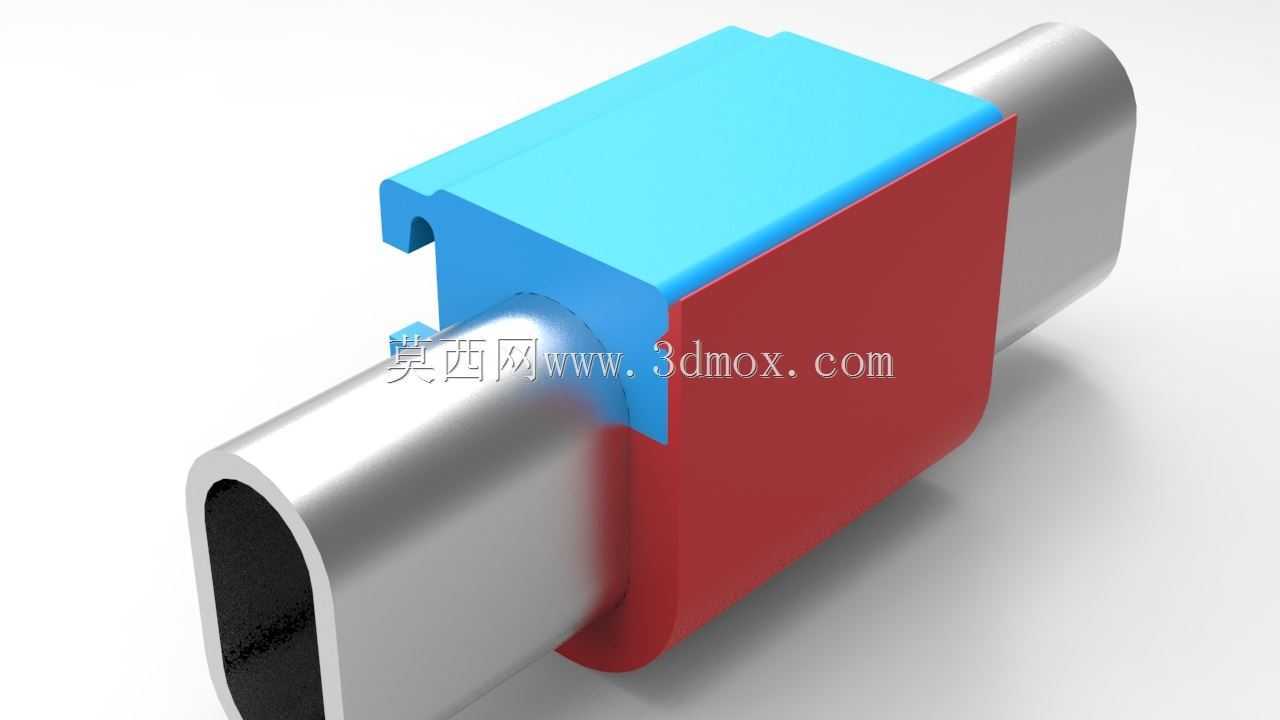

这类快拆式圆管夹持结构，最早是为舱外作业配套的扶手固定需求开发，核心适配标准直径的圆管杆件，在航天舱外扶手搭建、工业设备临时护栏加装、模块化工作台杆件连接、户外临时支架搭设场景中都能适配，不需要额外的紧固件或者粘接工序，纯手动就能完成装拆，在需要频繁调整夹持位置、快速拆装杆件连接的作业场景里，能大幅降低装配的辅助工时。整个结构仅由三个独立零件组成，没有零散的小尺寸分离部件，哪怕是戴着手套进行操作，也不会出现零件掉落遗失的问题，这一点在高空作业、狭小空间装配场景里的实用性非常突出。夹持动作的逻辑非常直接，将夹体跨放在圆管上后，压合锁紧压块就能完成对圆管的环抱夹持，夹体内侧做了防滑的齿纹结构，锁紧后和圆管表面的静摩擦力足够支撑常规的扶手侧向受力，不会出现沿管轴向滑动或者绕管转动的偏移问题。拆卸时只需要手动扳动解锁位，就能松开夹持力，沿着圆管滑动调整位置或者直接取下，整个解锁过程不需要借助任何额外工具，单手就能完成操作。设计上特意规避了容易误触解锁的结构，锁紧状态下除非主动触发解锁动作，否则不会因为日常的扶握受力、振动冲击出现意外松脱的情况，安全冗余度完全满足扶手类承重部件的使用要求。三个零件之间通过自身的卡扣结构完成组合，装配后不会出现零件分离散落的情况，哪怕是反复拆装调整，零件之间始终保持连接状态，不需要每次装拆都重新对齐拼接零散部件。从安装边界来看，夹体适配的圆管直径公差范围有一定余量，对于同规格的金属圆管、工程塑料圆管都能稳定夹持，夹体本身的外形做了圆弧过渡处理，没有尖锐的外凸棱角，在人员经常接触的扶手场景里，不会出现剐蹭衣物、划伤皮肤的隐患。夹体的壁厚做了均匀化设计，不管是采用工程塑料注塑加工，还是采用3D打印快速制作，都能保证成型后的结构强度，不会出现局部壁厚过薄导致的受力断裂问题，也不会因为壁厚不均出现成型缩痕、应力集中的缺陷。夹持状态下，夹体对圆管的包角超过180度，受力均匀分布在圆管的接触面上，不会出现局部应力集中压伤薄壁圆管表面的情况，对于表面做了阳极氧化、喷塑处理的装饰性圆管，也能在锁紧固定的同时避免夹伤表面涂层。
