卡扣式温湿度传感控制器外壳结构设计

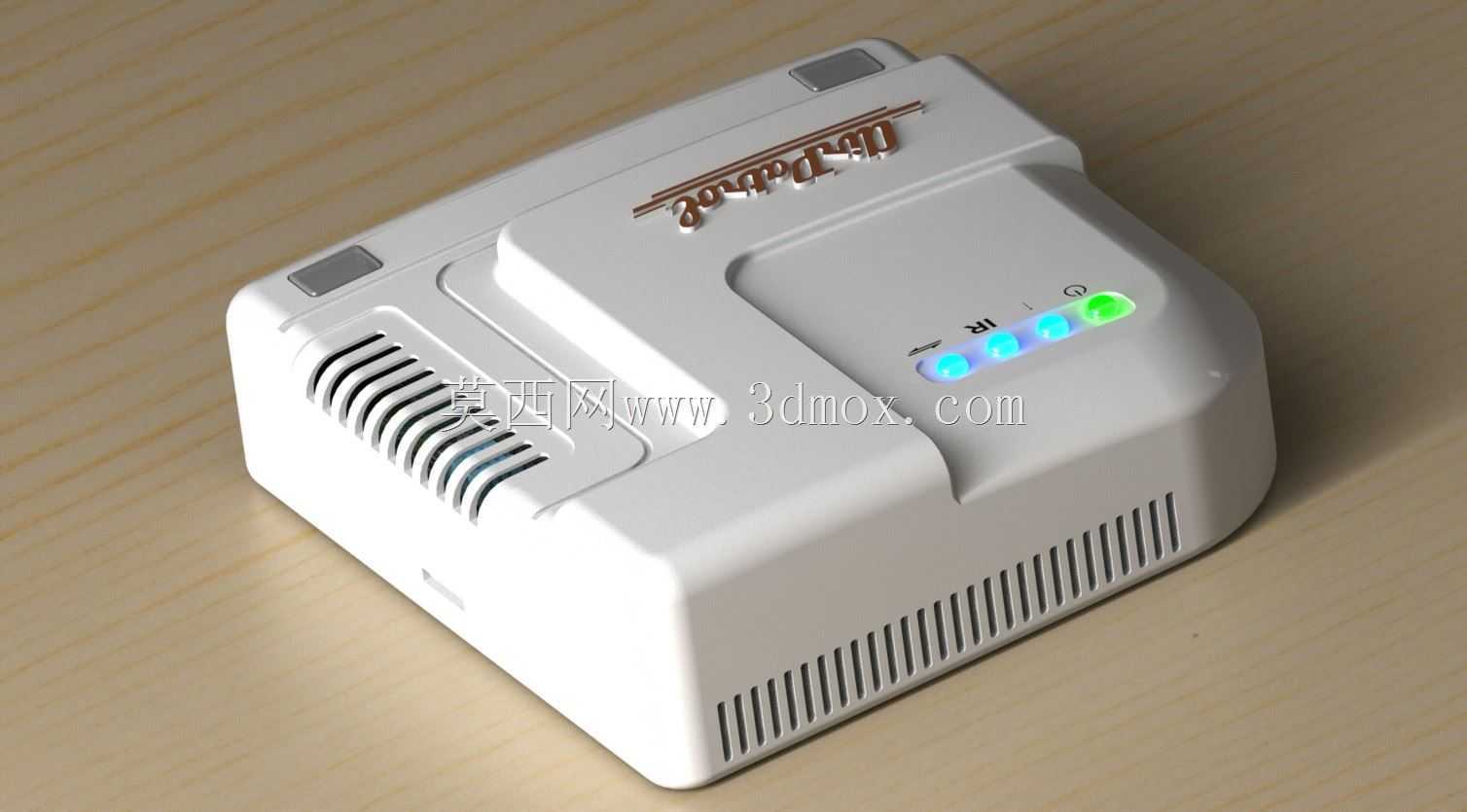

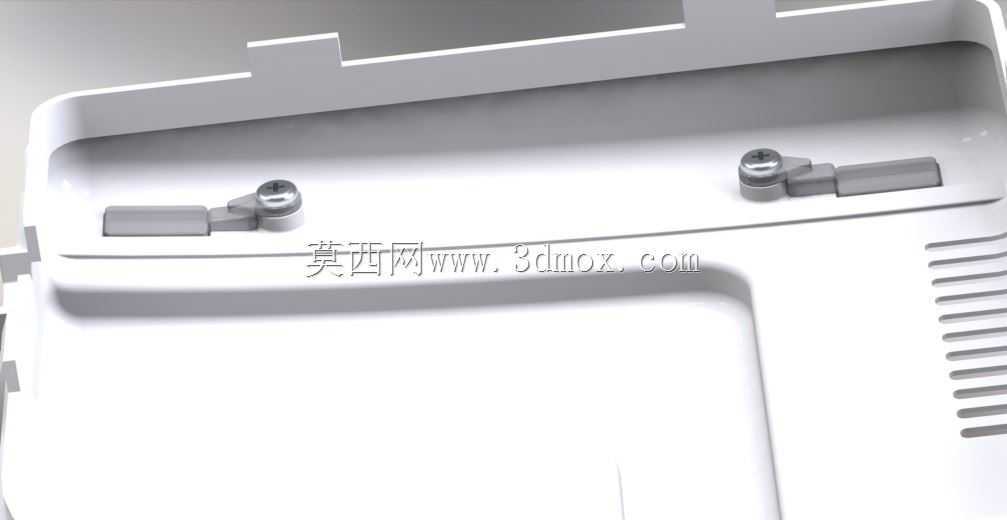

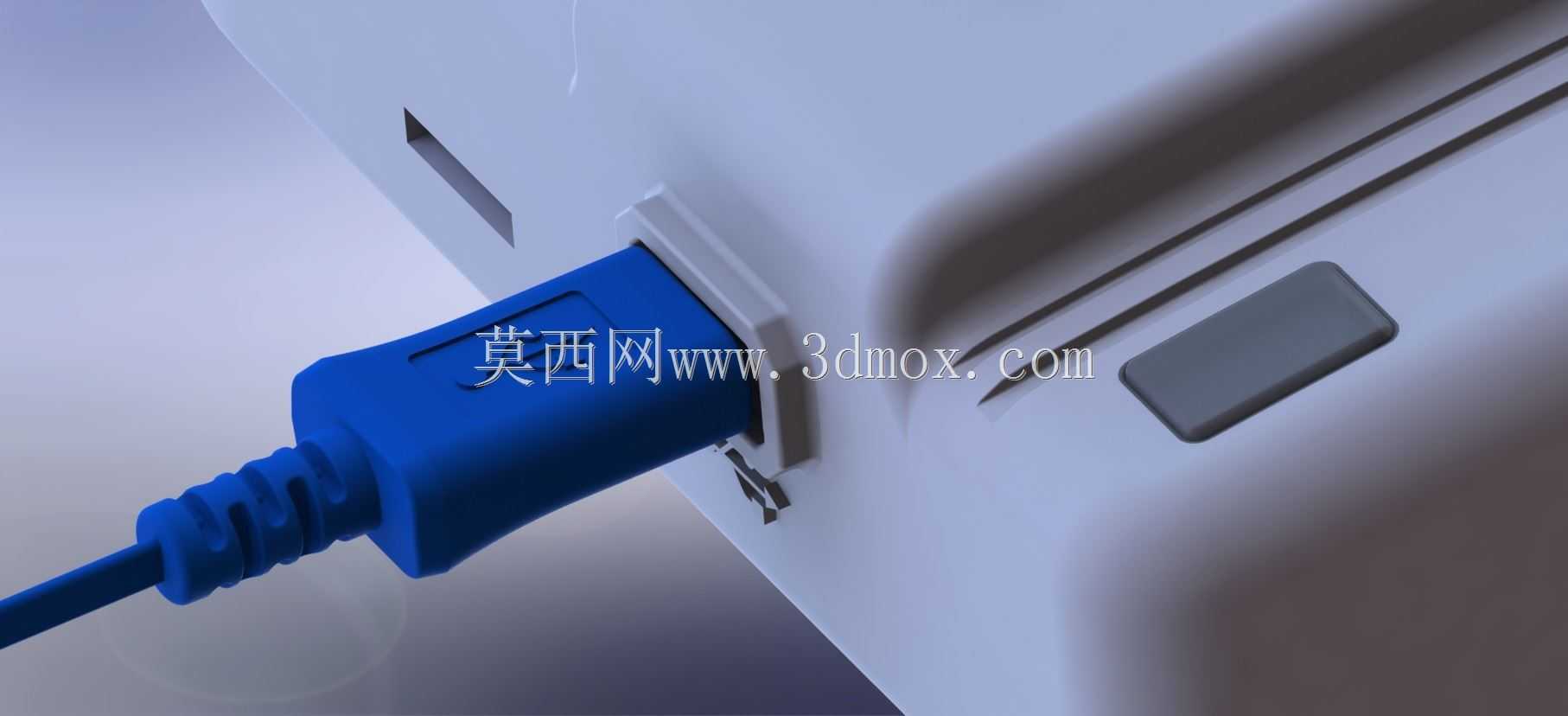

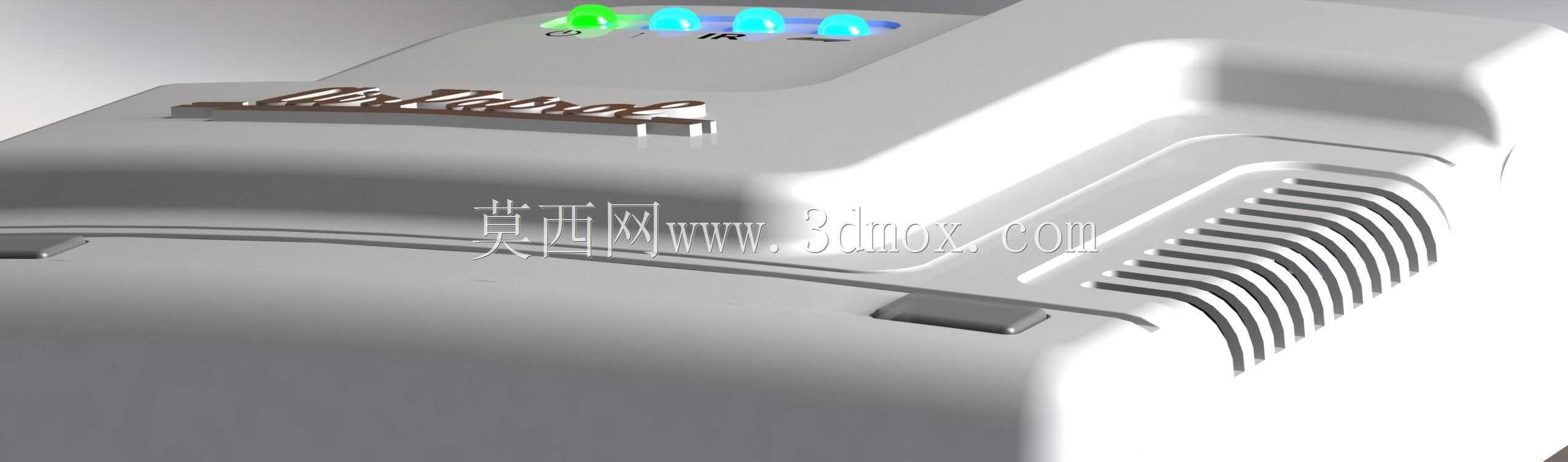

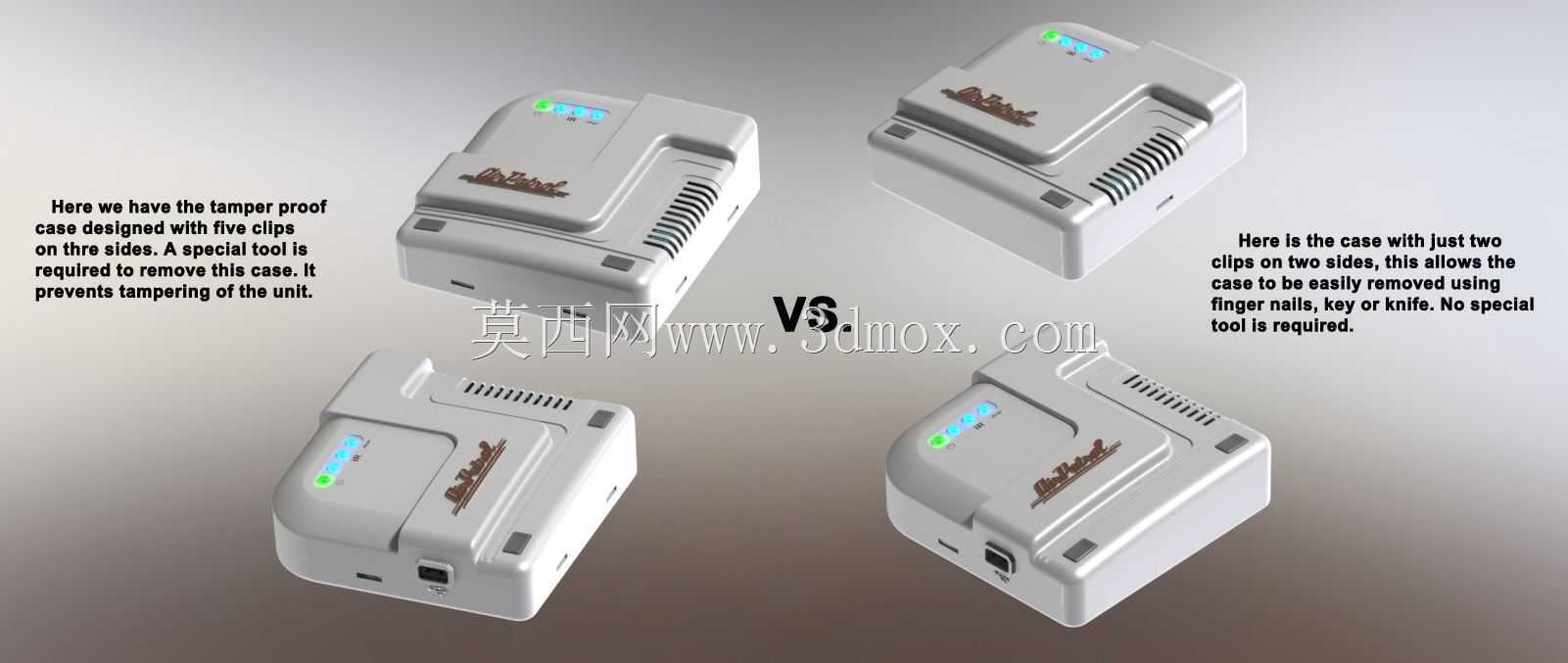

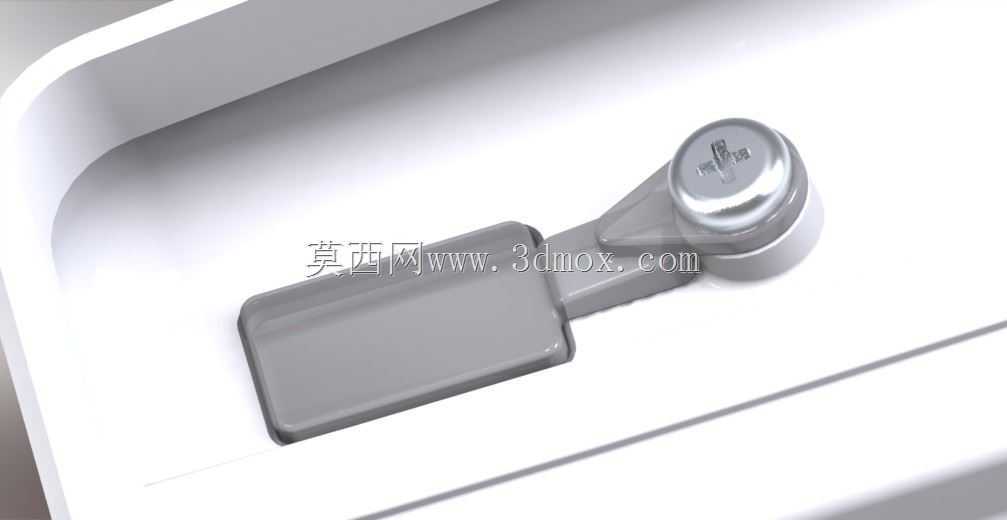

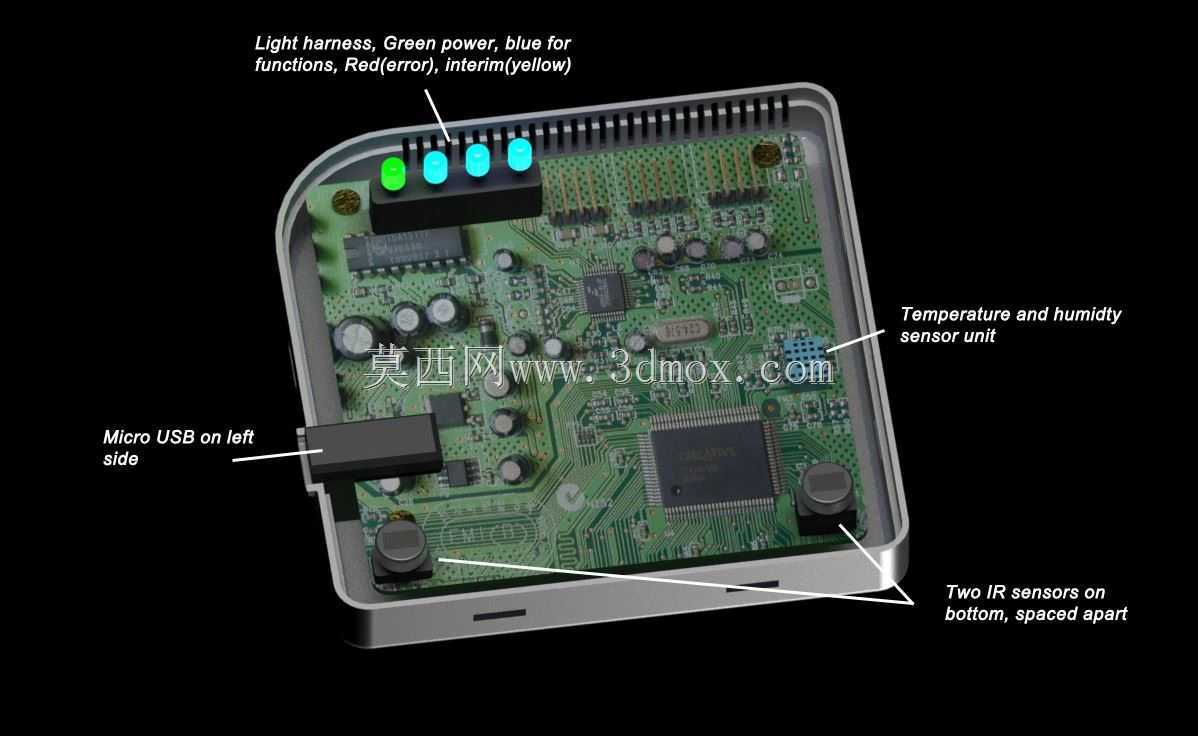

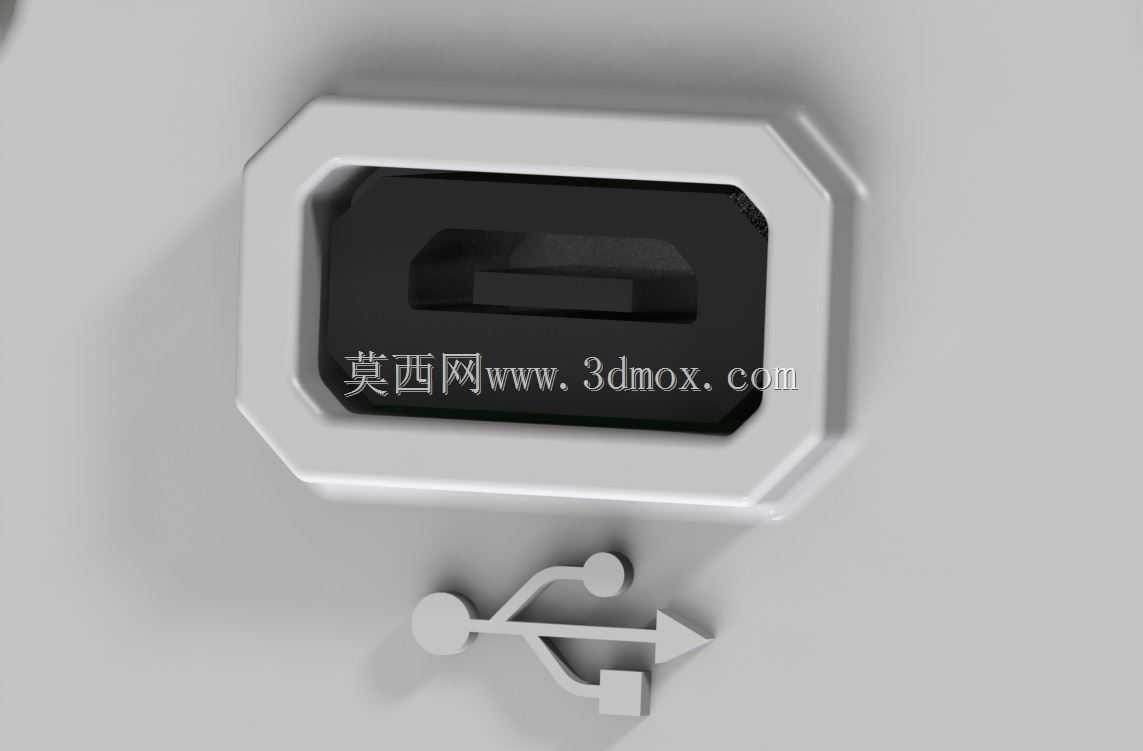

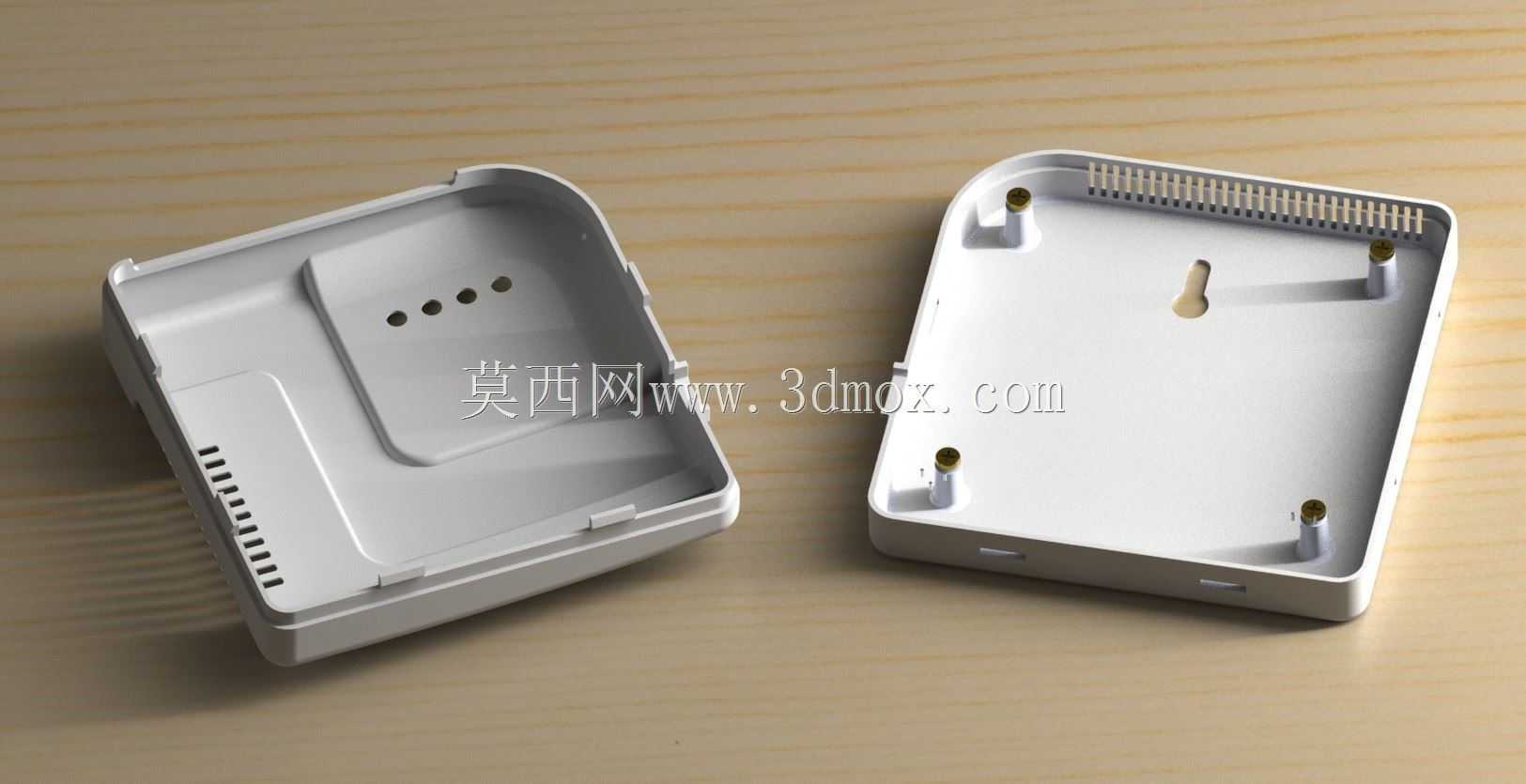

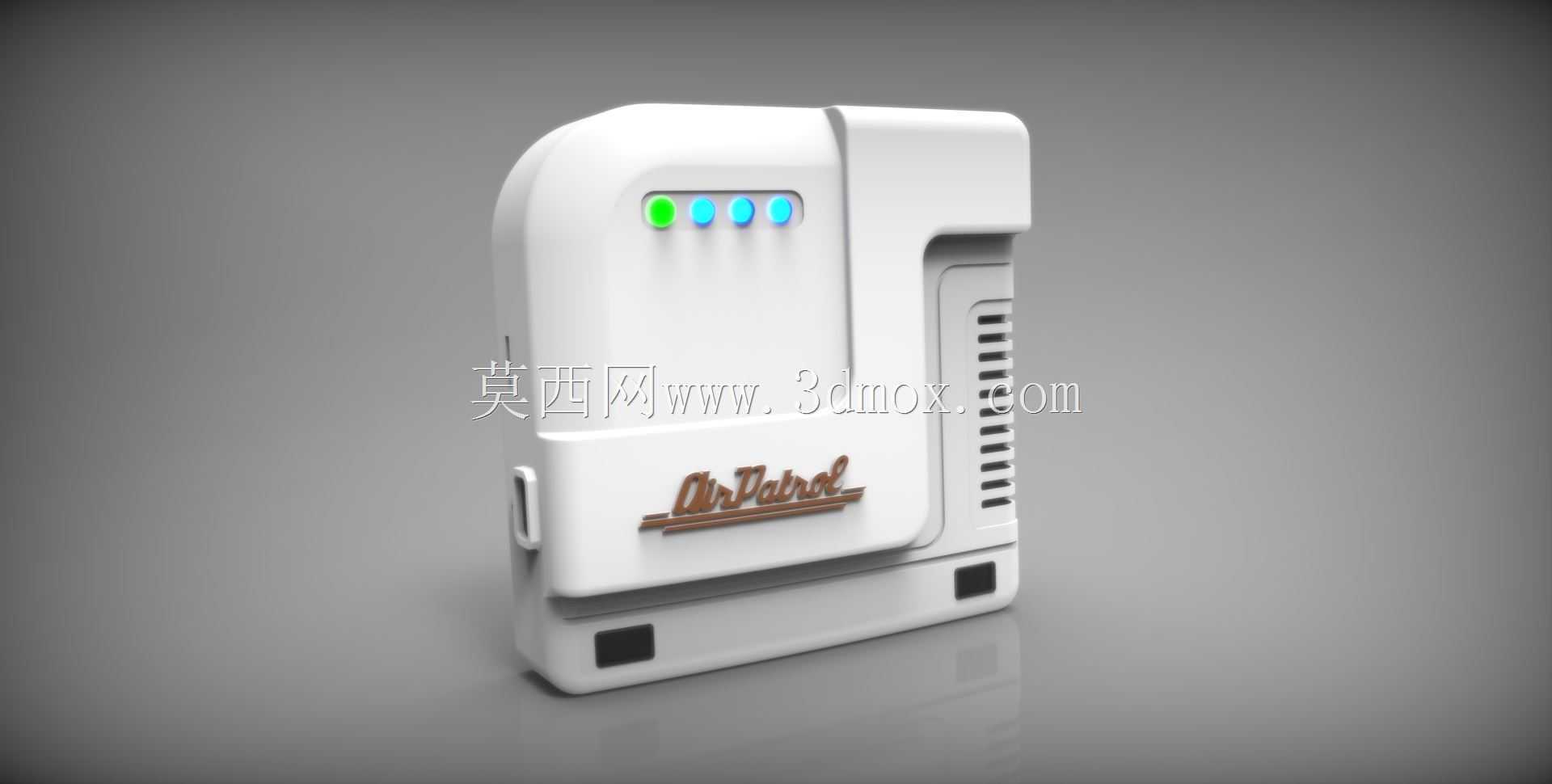

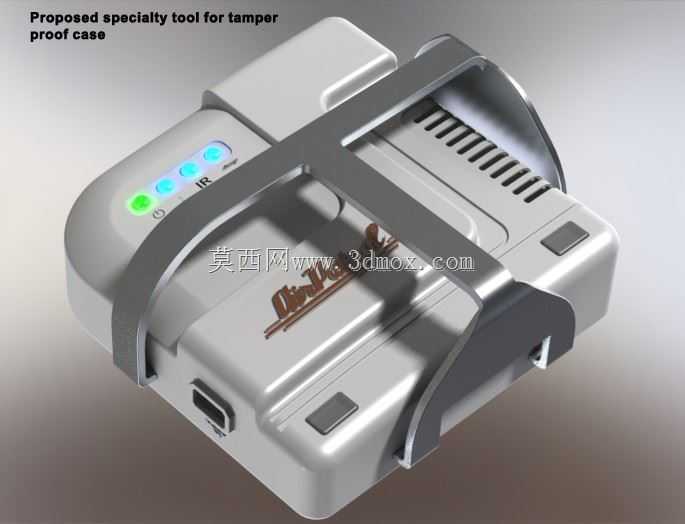

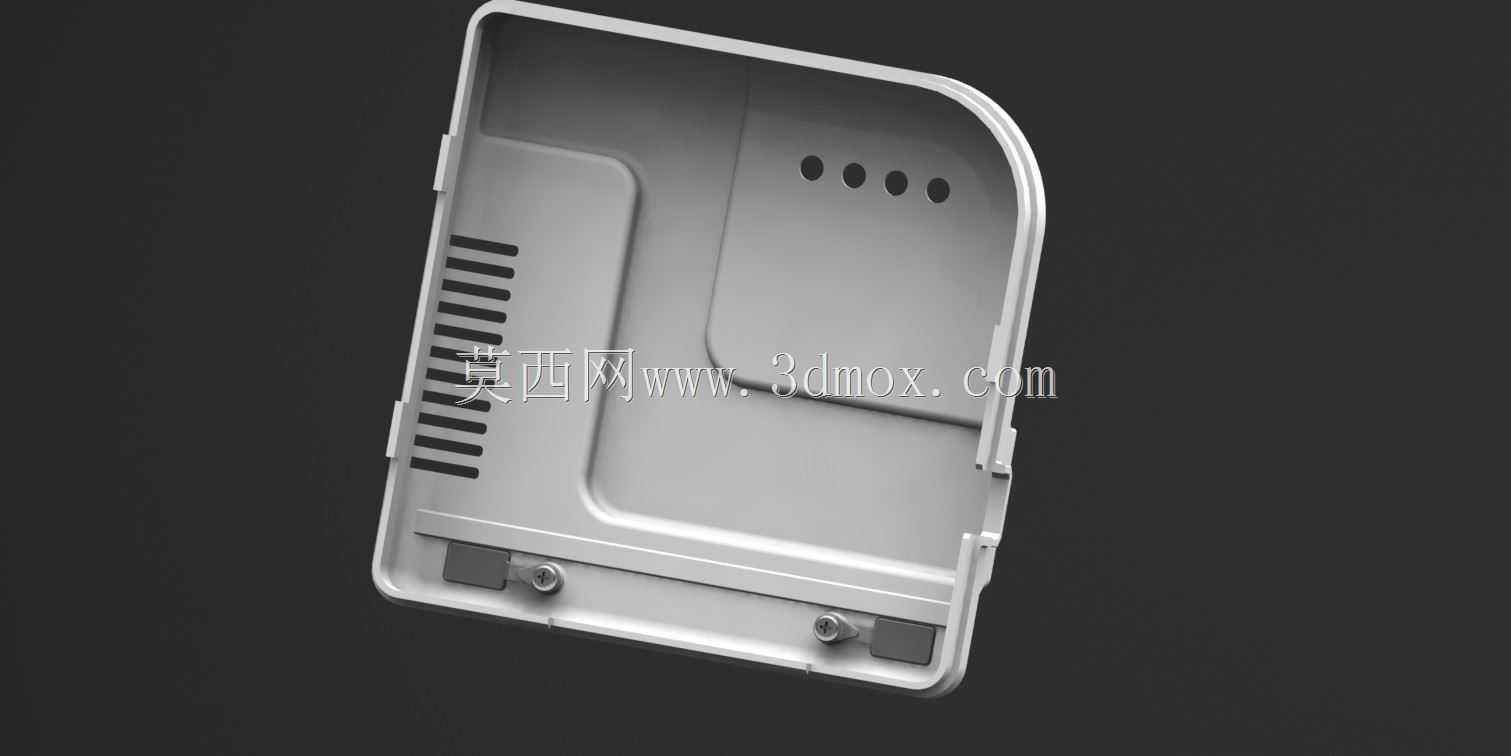

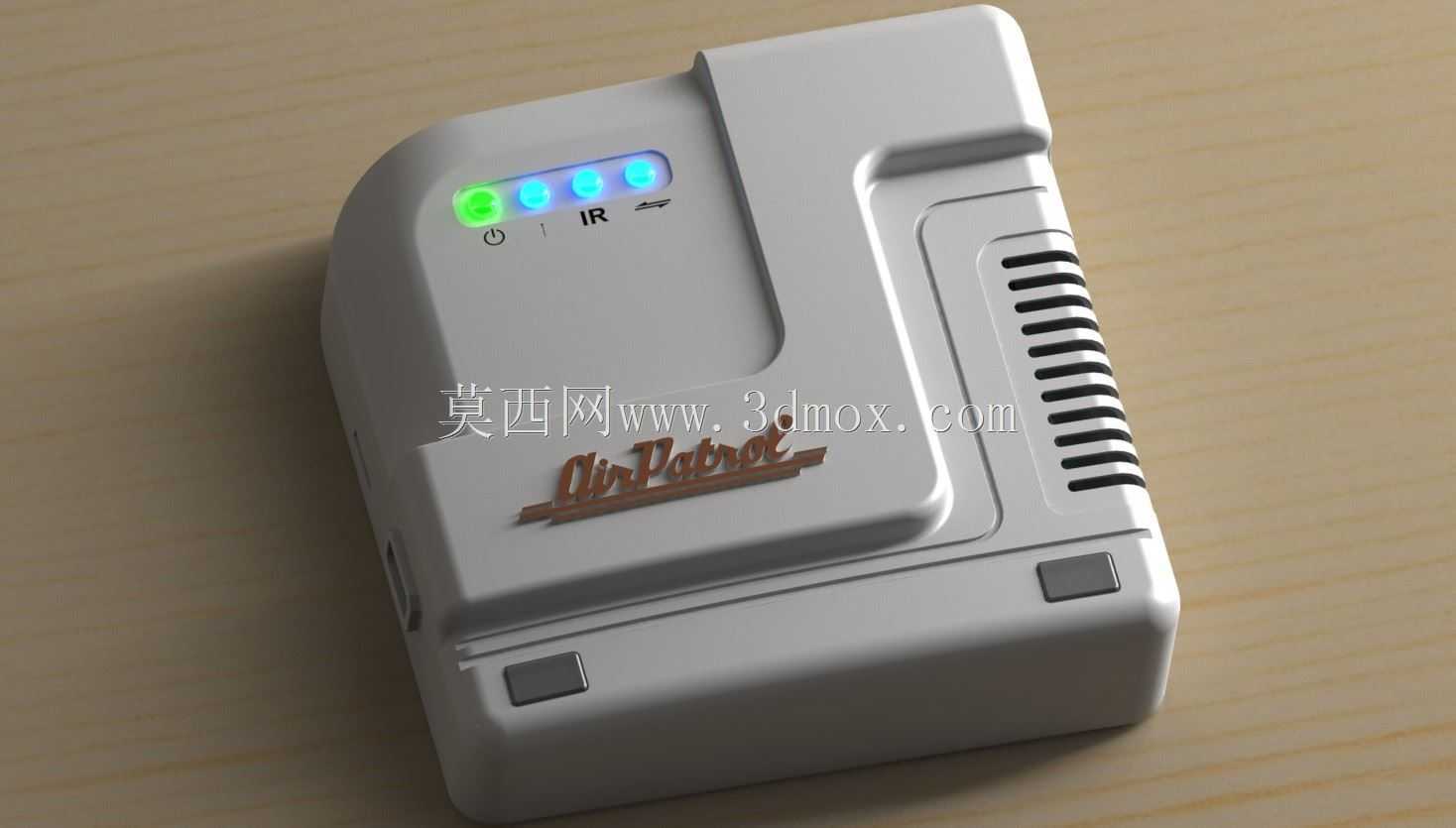

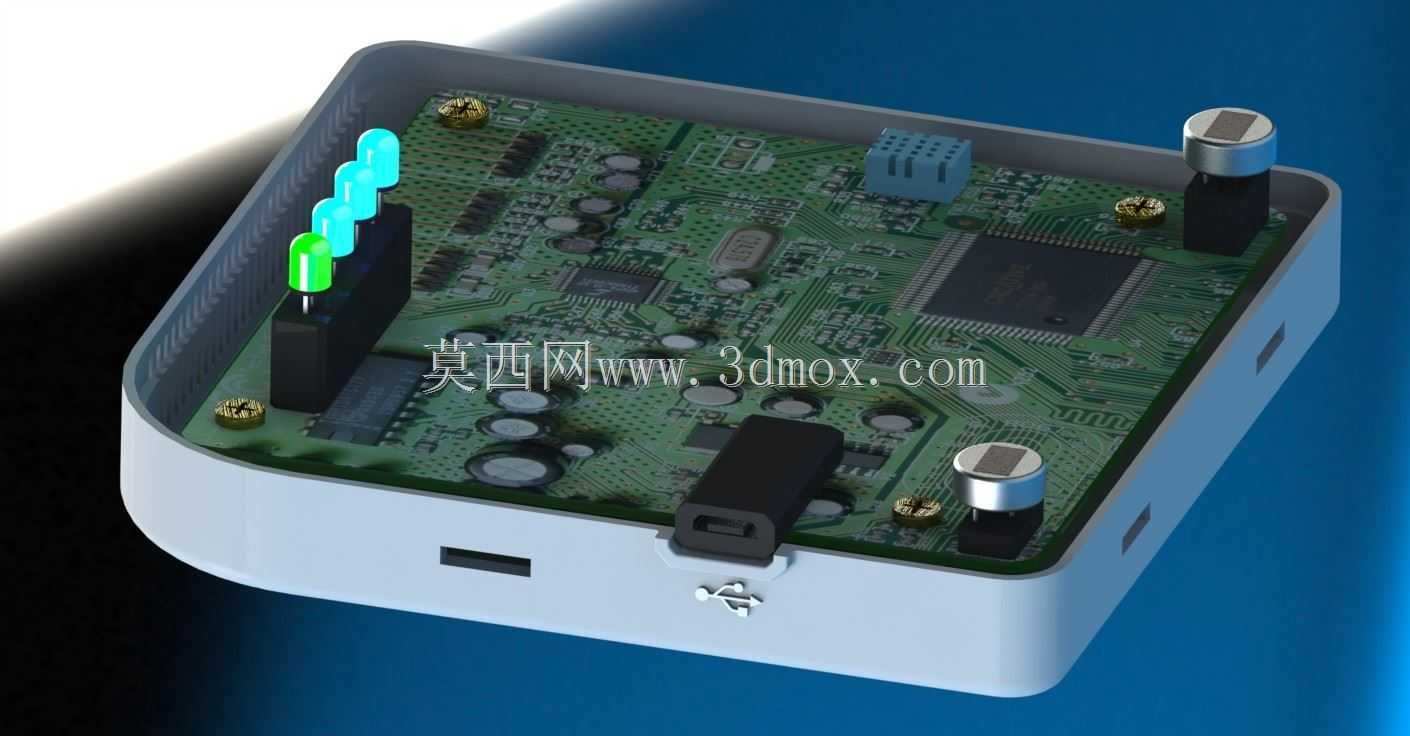

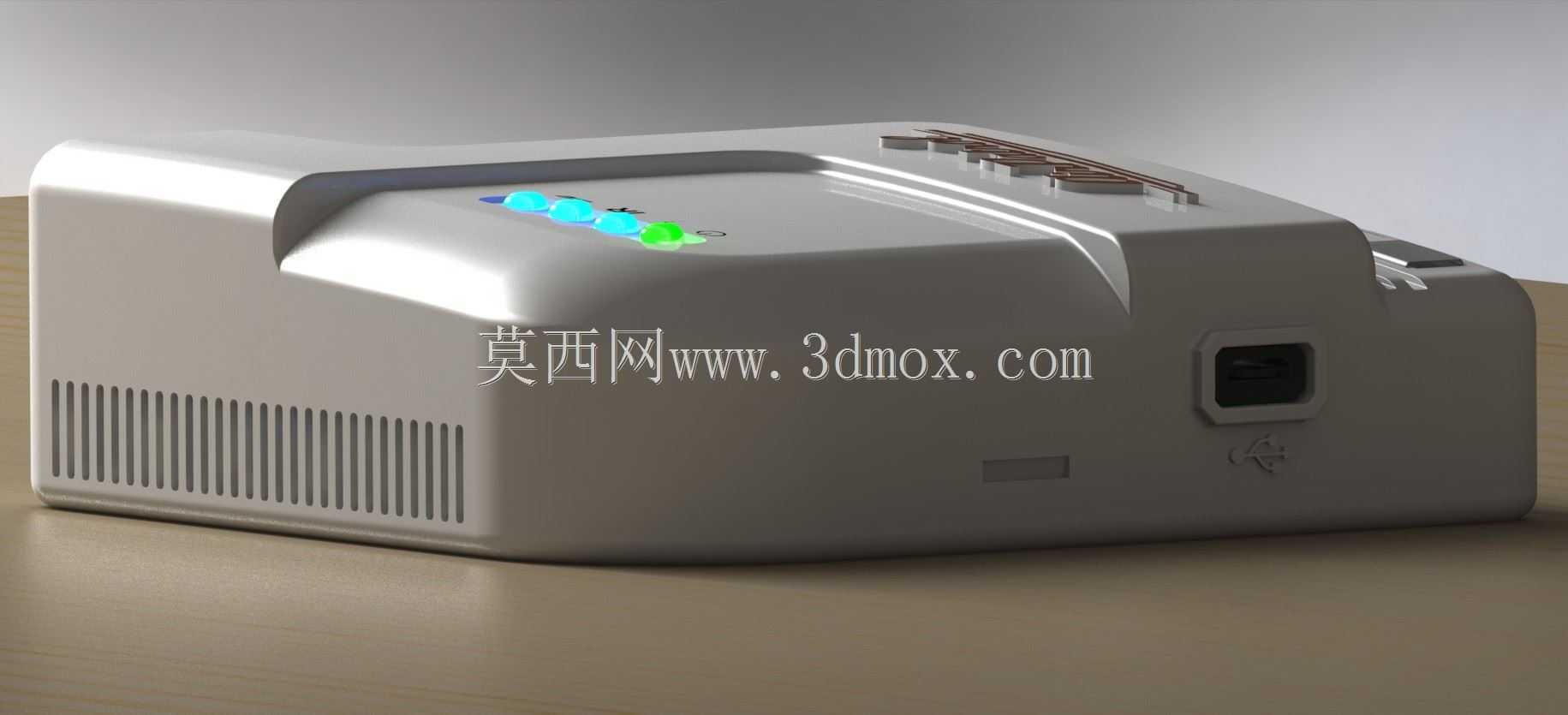

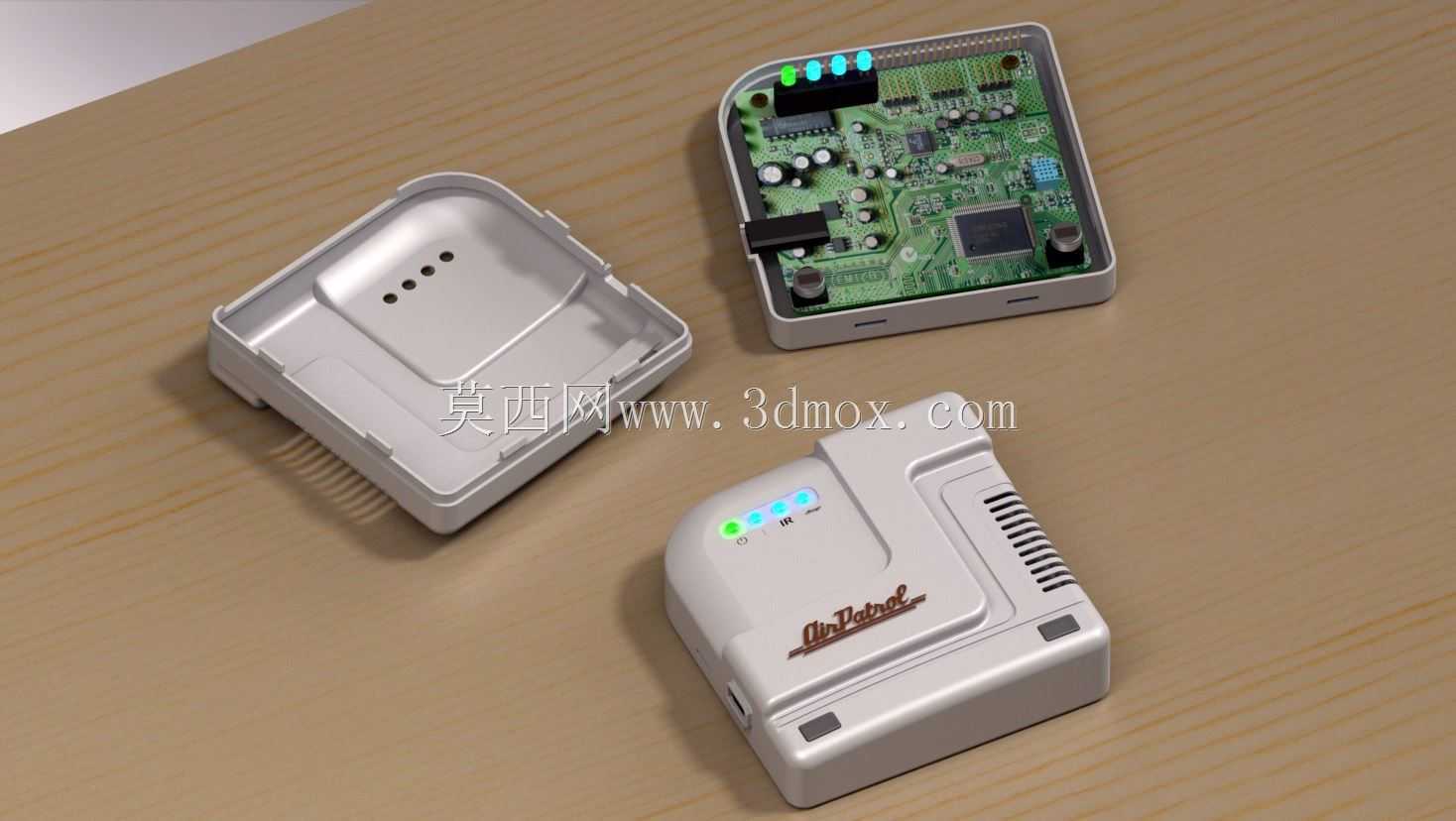

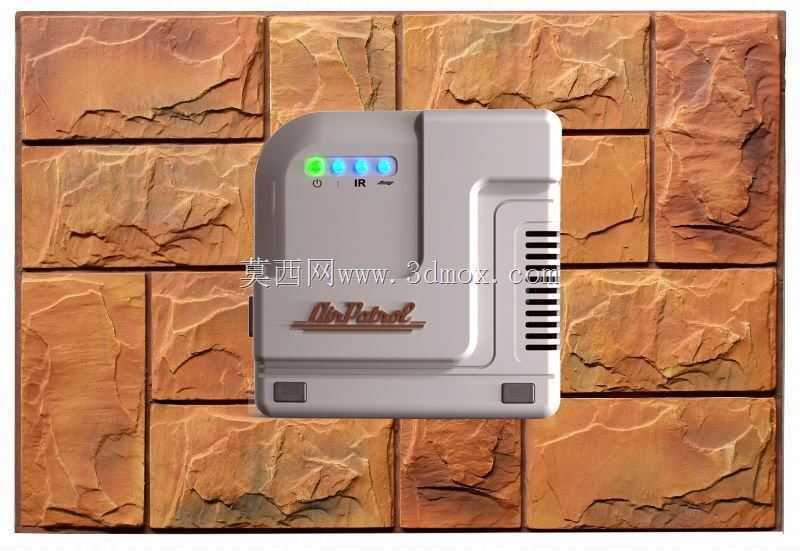

这款卡扣式控制器外壳主要面向工业现场巡检类传感设备配套使用，适配集成温湿度采集、红外感应功能的小型控制终端，可直接安装在车间设备侧壁、仓储区域立柱等点位，无需额外打孔攻丝，现场运维人员徒手即可完成拆装，适配日常巡检时快速开盖调试、更换内置模块的作业需求。壳体采用上下对合的卡扣式装配逻辑，全程无需螺丝紧固件，其中一款封盖配置5个弹性夹扣，需借助专用工具开启，可避免非运维人员随意触碰内部电路；另一款封盖两侧仅设置2个手动夹扣，用指甲即可拨开，适配需要频繁开盖调试的临时监测点位。设计阶段预留了多组传感器安装位，红外传感镜头、USB通讯接口、温湿度感应模块的安装位置均可根据实际电路板布局做小幅调整，两个红外镜头采用后置拧入式安装结构，若后期选型的传感器尺寸存在偏差，可直接调整封盖开孔位置做适配，无需整体重构壳体模型。壳体周身开设阵列式通风槽，可保证内部温湿度传感器与外界空气充分接触，避免密闭壳体导致的采集数据偏差，同时通风槽的排布兼顾了壳体整体结构强度，不会因开槽导致壳体受挤压变形。建模阶段对内部PCB安装位做了通用性预留，未针对特定电路板做限位死设计，只要是常规尺寸的控制板均可装入，安装边界可适配长宽尺寸在80mm*50mm以内的电路板，内置电池仓、接线槽的位置均做了通用化处理，可根据实际布线需求调整走线卡扣位置。壳体侧面预留了隐藏式销孔位，可根据实际安装场景加装防盗销，避免设备在无人值守点位被随意拆卸，若不需要防盗功能，该位置可直接做封闭处理，不影响壳体整体外观与装配精度。整体外形采用流畅的弧面过渡设计，没有尖锐棱角，可避免现场安装时剐蹭作业人员，同时壳体壁厚做了均匀化处理，适配注塑加工工艺要求，拔模角度统一设置为1.5度，可直接用于后续开模生产，无需额外做工艺修正。
