ABBIRB2400/16工业机械臂三维设计

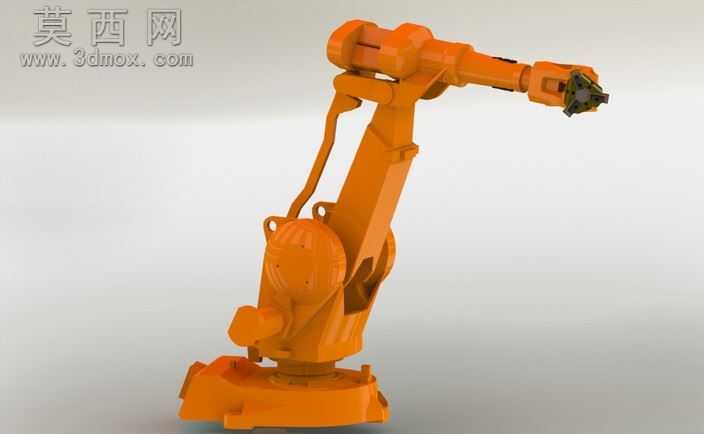

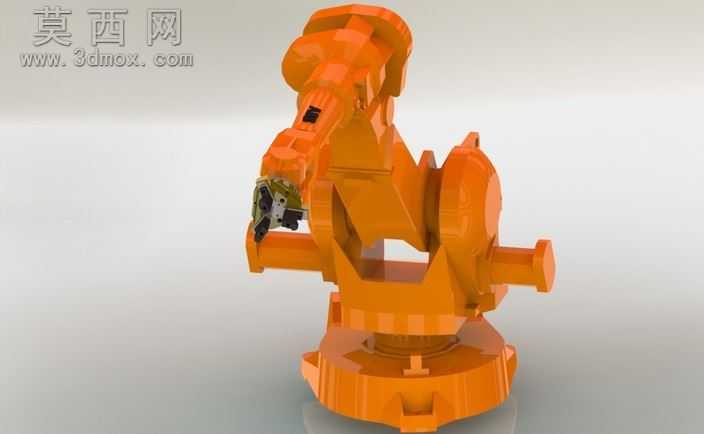

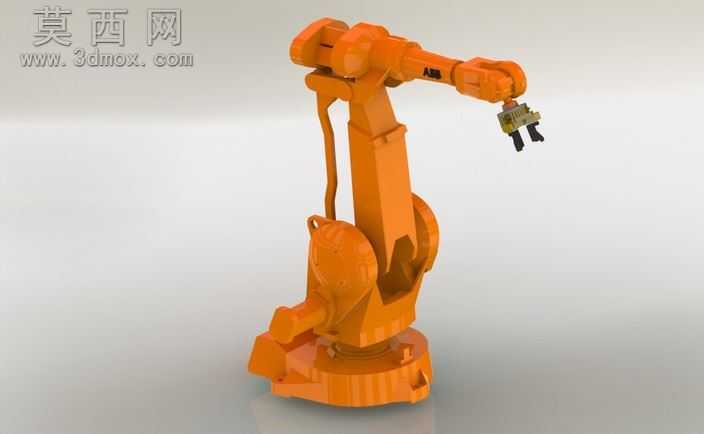

本模型为ABBIRB2400/16型号工业机械臂的三维数字化设计作品，建模过程严格参考实体工业机器人的真实尺寸比例与结构逻辑完成，整体还原了该款六轴工业机器人的完整形态。建模阶段从底座基座开始搭建，依次完成腰转关节、大臂结构、肘关节、小臂结构、腕部关节以及末端执行夹爪的逐部分建模，每一处关节的转动副结构都做了对应还原，保证各运动部件的相对位置与真实产品一致，可清晰呈现机械臂的运动空间逻辑。材质渲染上，主体采用工业机器人经典的橙色哑光漆面材质，还原ABB品牌机器人的标志性外观，关节处的传动连接部位做了金属质感处理，末端夹爪部分采用深色硬质工程塑料与金属结合的材质表现，管线部分还原了外置走线的柔性材质质感，整体渲染效果贴近真实工业场景中的设备视觉表现。结构设计上，完整复刻了该款机械臂的六自由度串联结构，底座的固定安装结构、各关节的驱动模块外形、臂身的加强筋结构都做了细致刻画，末端夹爪采用气动夹爪的经典结构，可直观展示机械臂末端执行器的作业形态。设计过程中充分考虑了工业机械臂的实际应用场景，模型各部件的比例协调，没有出现结构错位或比例失真的问题，既可以作为工业机器人教学演示的直观素材，也能够为自动化产线的布局仿真提供设备模型参考，帮助设计人员快速搭建工业自动化场景的三维布局，直观展示机械臂在产线中的作业姿态与空间占位。
