手持光学放大镜结构设计方案

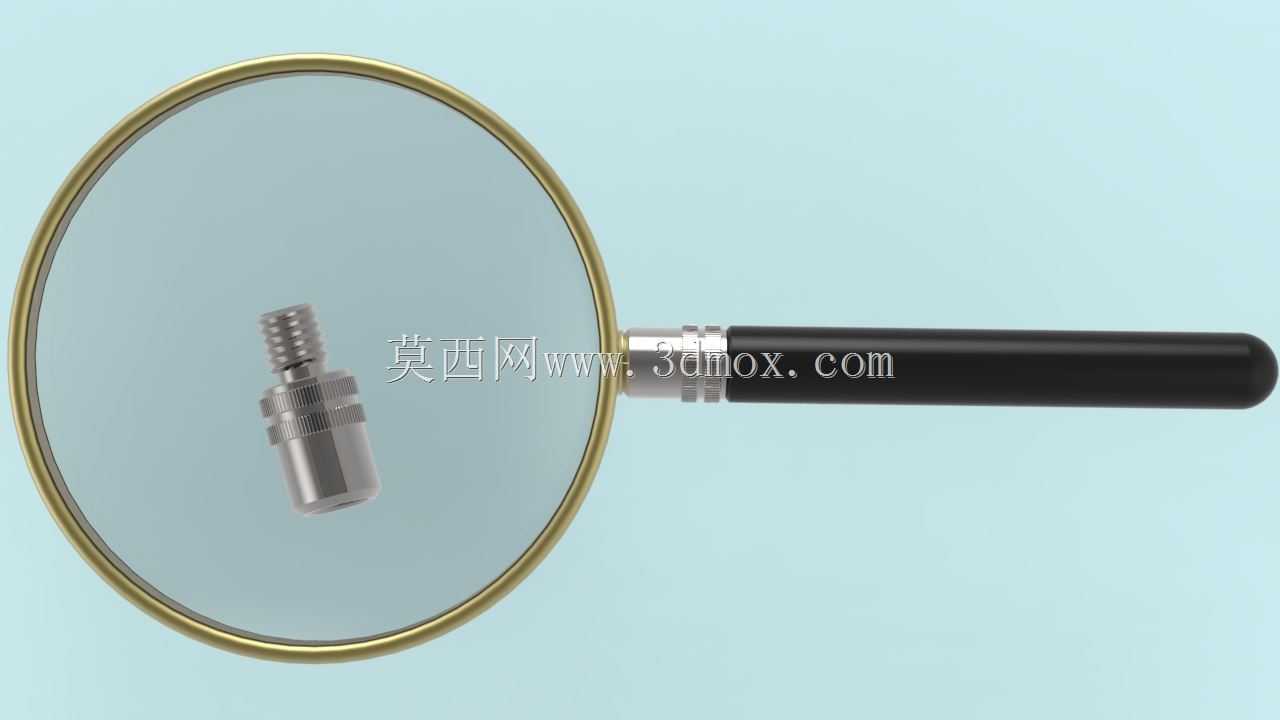

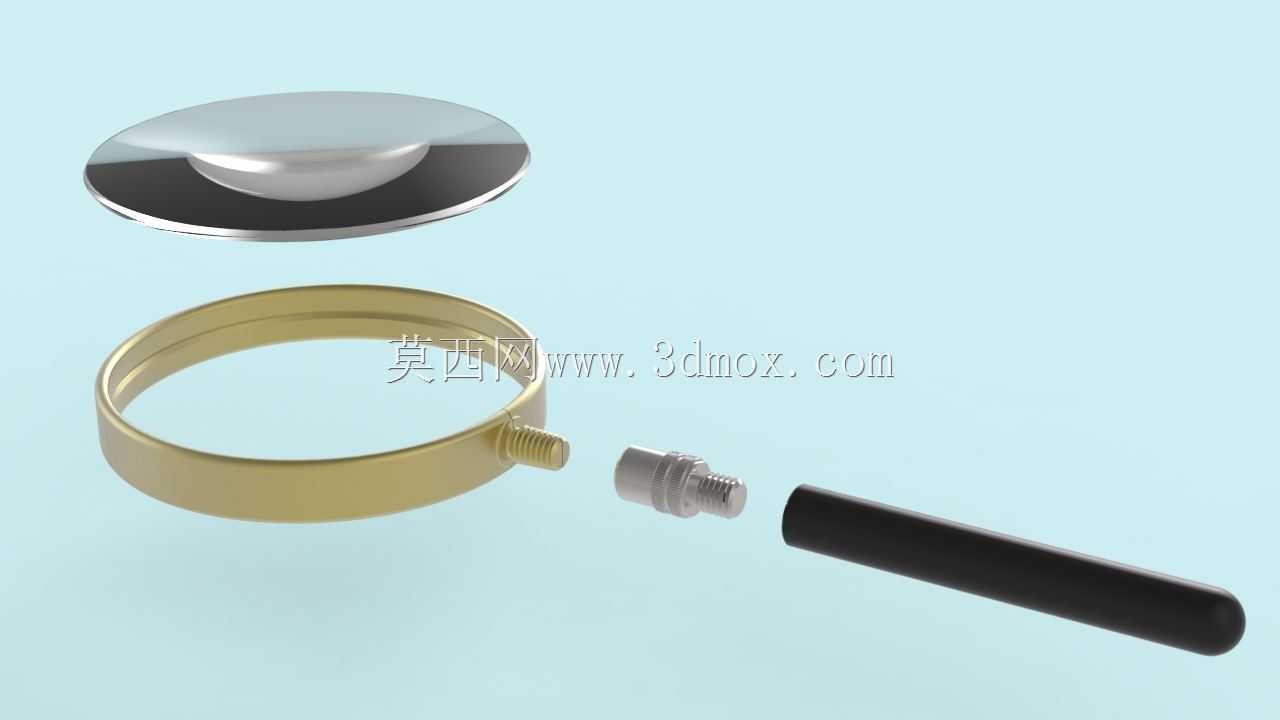

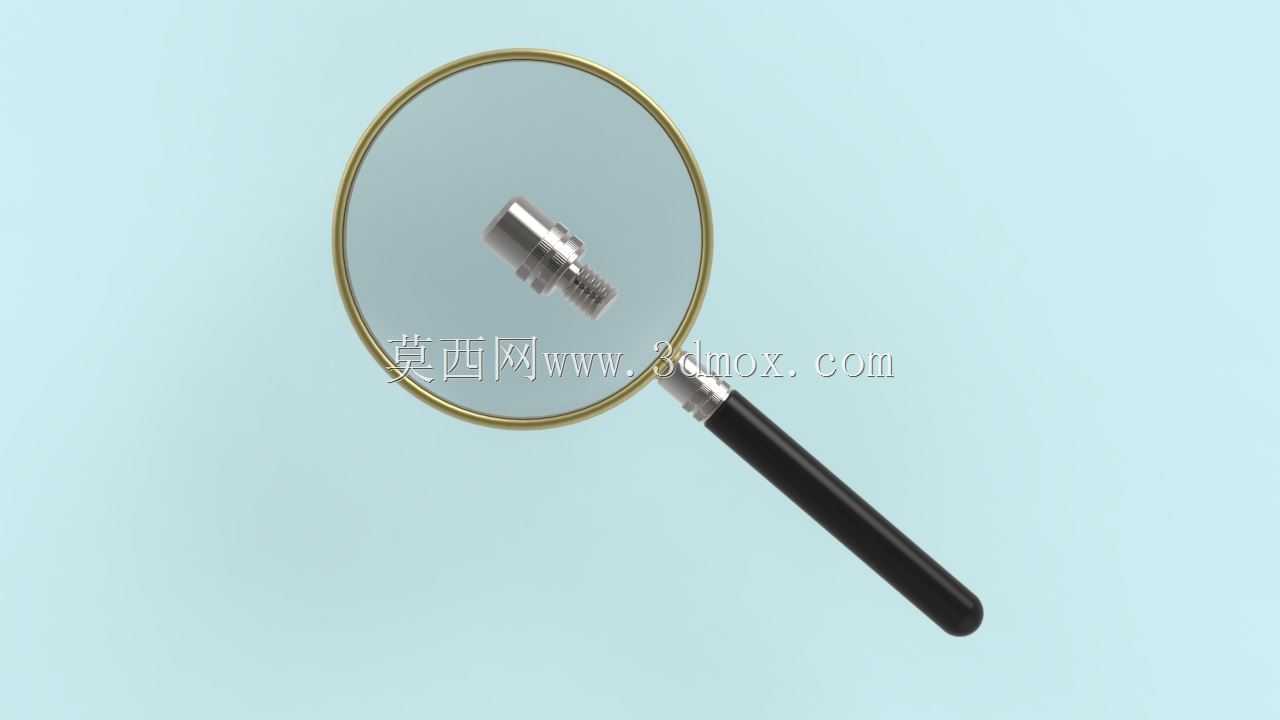

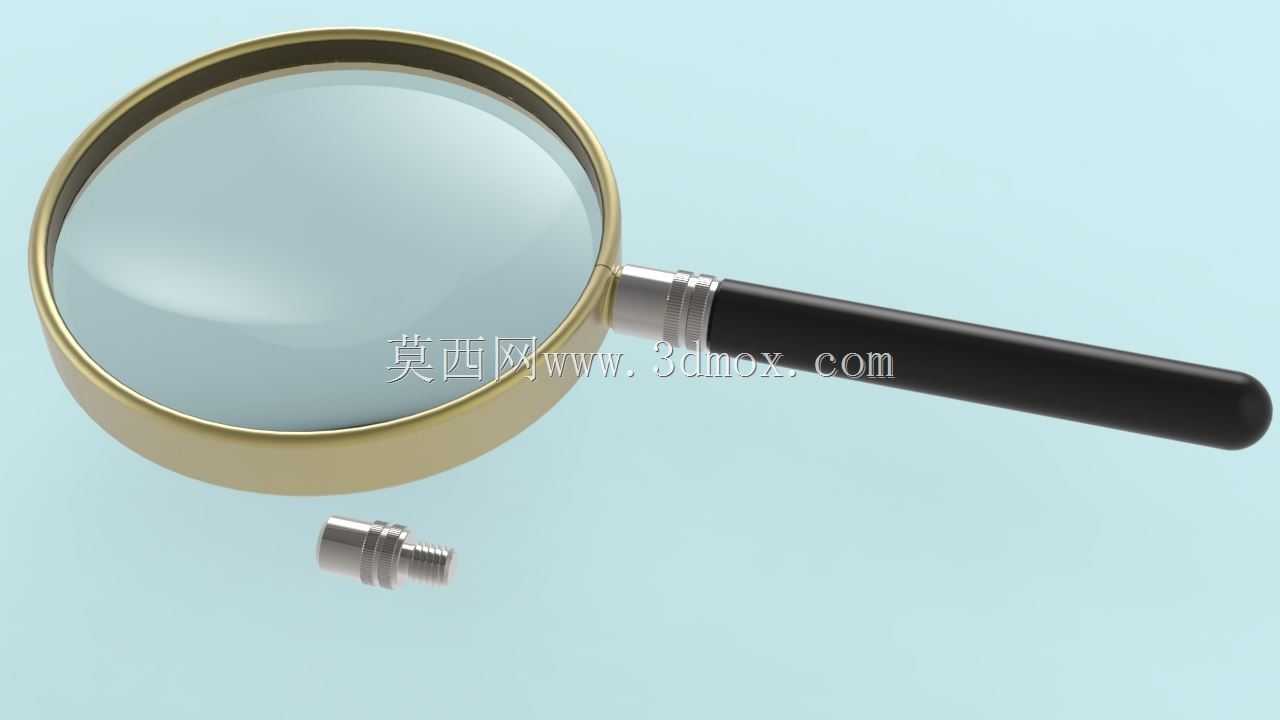

日常检修、精细作业场景中，手持放大镜是一线操作人员排查微小缺陷、辨认细小标识的常用辅助工具，这套结构方案围绕实际握持使用的全流程需求展开设计，拆分来看主要包含光学镜片组件、金属固定环、连接接头、握持手柄四个独立模块，各模块间通过标准螺纹结构实现装配，无需额外粘接或焊接工序，便于后期镜片磨损后的更换维护。镜片固定环采用薄壁环形结构设计，内侧预留与镜片厚度匹配的嵌装槽，安装时镜片可直接卡入槽内，环体一侧延伸出带外螺纹的连接柱，用于和连接接头对接，环体壁厚控制在1.2mm，既保证足够的夹持强度避免镜片松脱，又不会过度增加前端重量导致使用时出现头重脚轻的握持疲劳。连接接头采用阶梯轴式结构，一端设置内螺纹与固定环的连接柱匹配，另一端设置外螺纹与手柄端部的内螺纹孔对接，接头中部做滚花处理，方便装配时徒手拧紧无需借助额外工具，接头的同轴度公差控制在0.05mm以内，避免装配后镜片与手柄出现偏斜影响观察视线。握持手柄采用长圆柱型结构，尾部做圆弧收边处理，贴合手掌虎口位置的握持曲线，手柄长度设置为110mm，直径14mm，适配大多数成年人的握持尺寸，手柄内部为空心结构，可有效降低整体重量，长时间手持作业也不会产生明显的负重感，手柄表面做哑光防滑处理，即使手上沾有少量油污或汗液也能稳定握持不会打滑。从安装边界来看，整套结构装配完成后总长度约160mm，镜片直径为90mm，最大外径处为镜片固定环的92mm，整体收纳时无需占用过大空间，可直接放入工具包的侧袋中携带。设计过程中特意规避了异形曲面结构，所有金属部件均可采用常规车削工艺加工完成，无需开模定制，小批量制作时的加工成本可控，镜片采用通用规格的圆形光学玻璃，市场采购渠道成熟，替换成本低。实际使用时，操作人员单手握持手柄即可将镜片稳定置于待观察区域上方，螺纹连接结构可承受日常使用中的常规扭力，不会出现手柄与镜头脱落的情况，固定环的边缘做倒圆角处理，使用过程中不会划伤手部或刮蹭待观察的工件表面。
