四瓣式带土球树木移栽作业装置结构

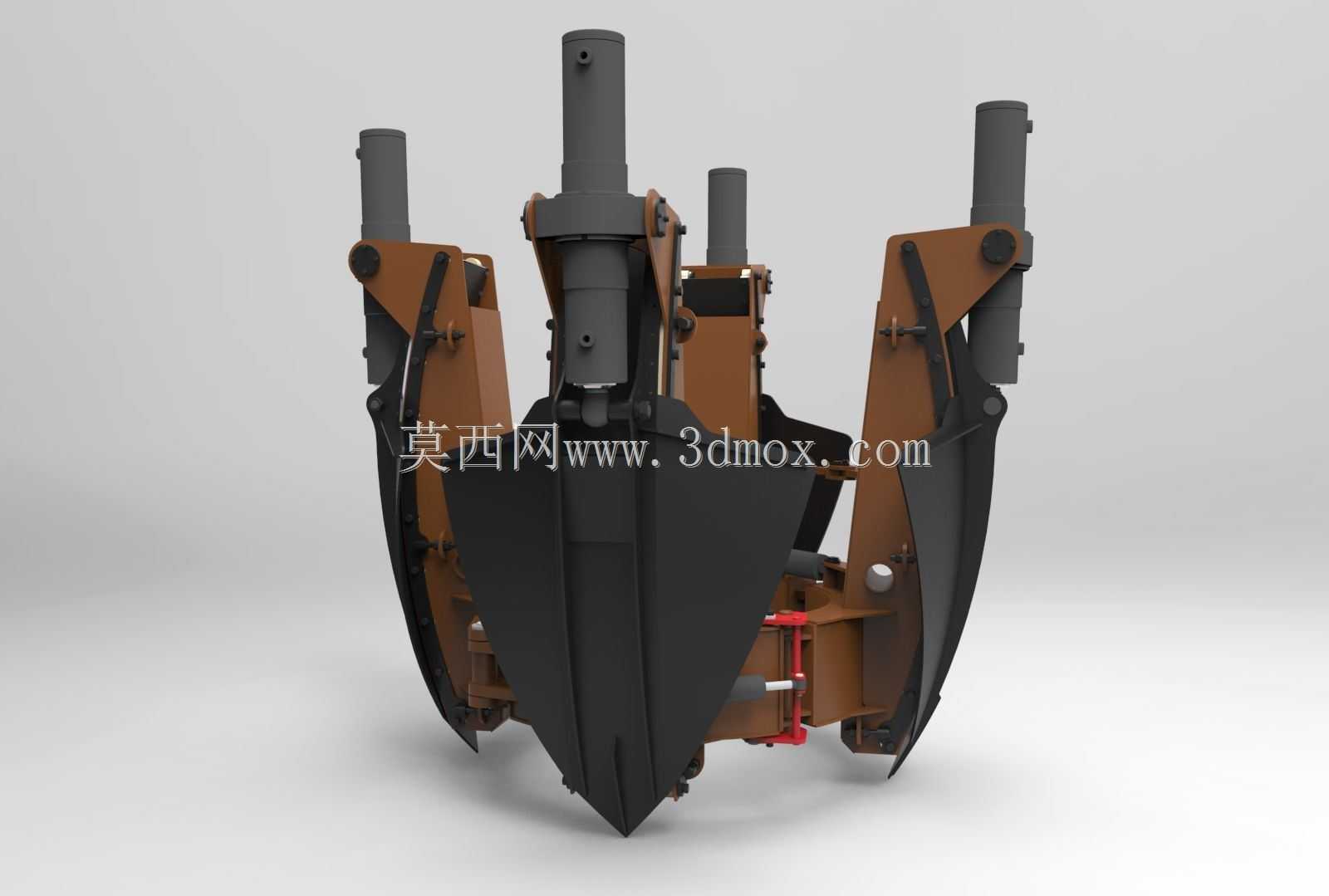

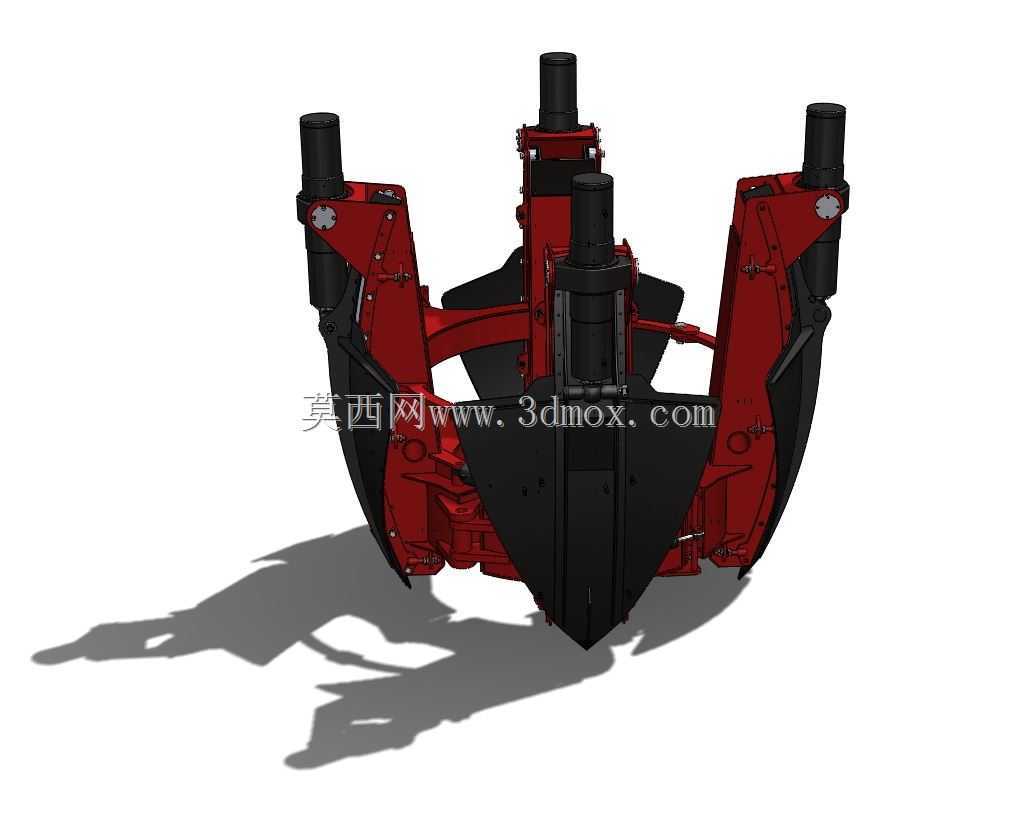

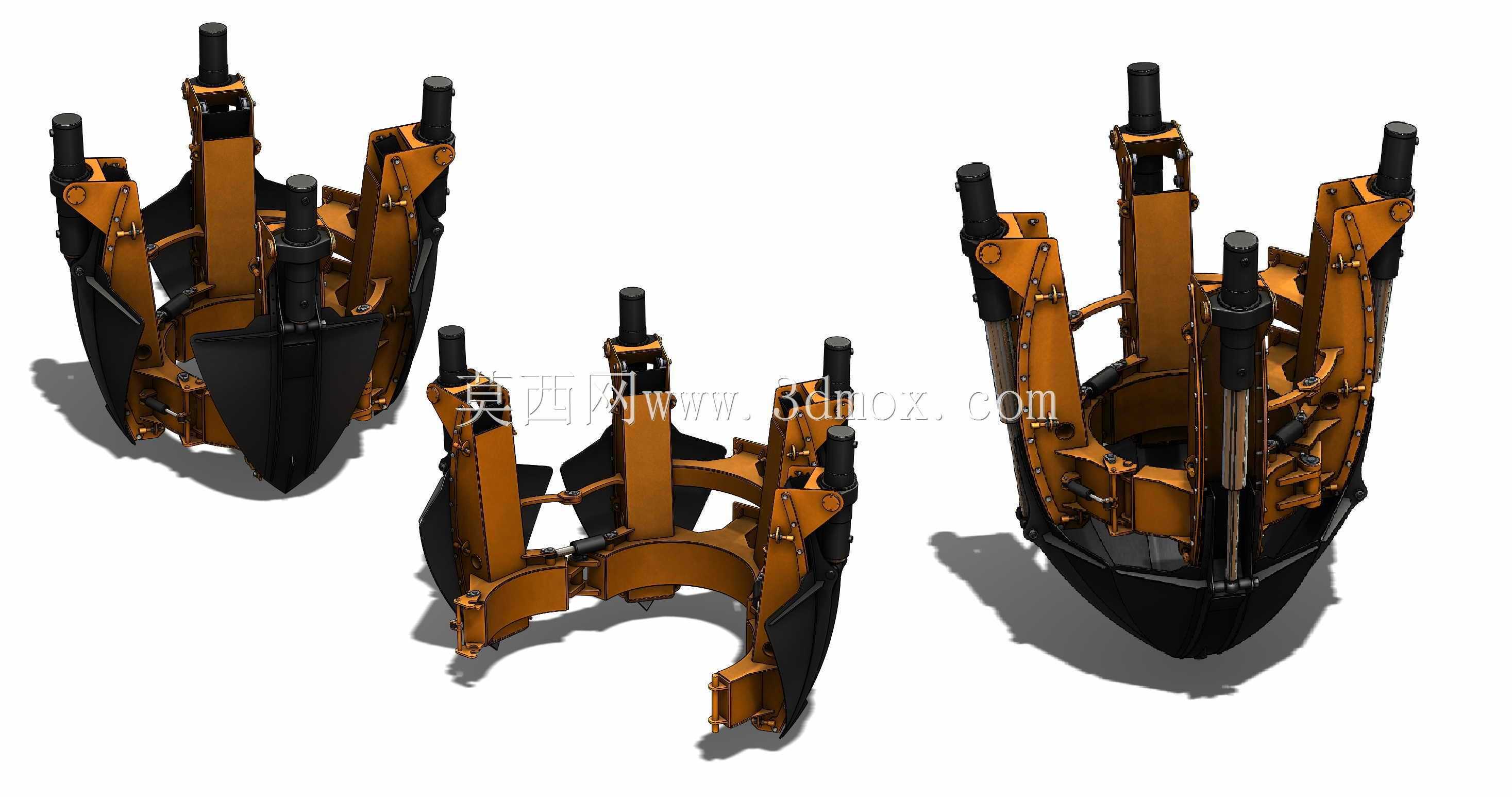

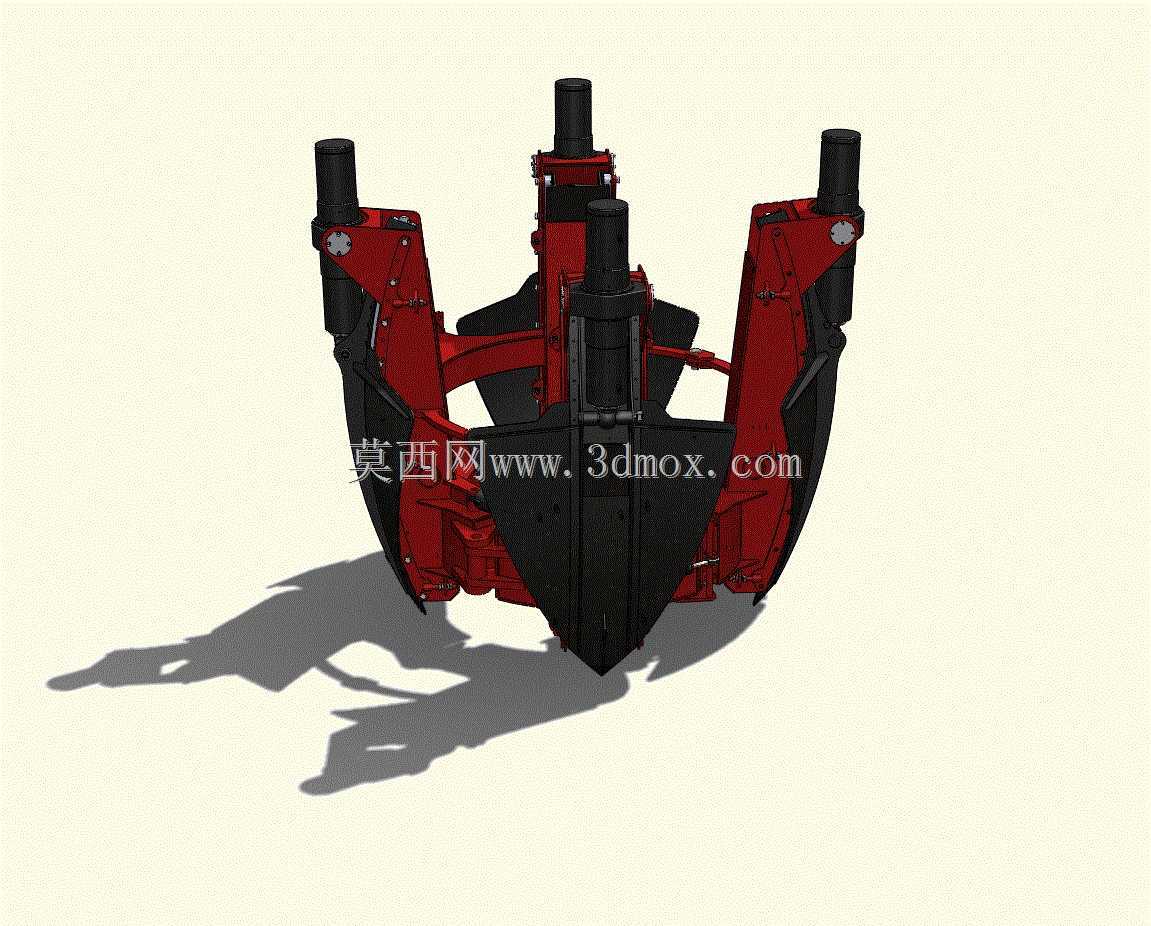

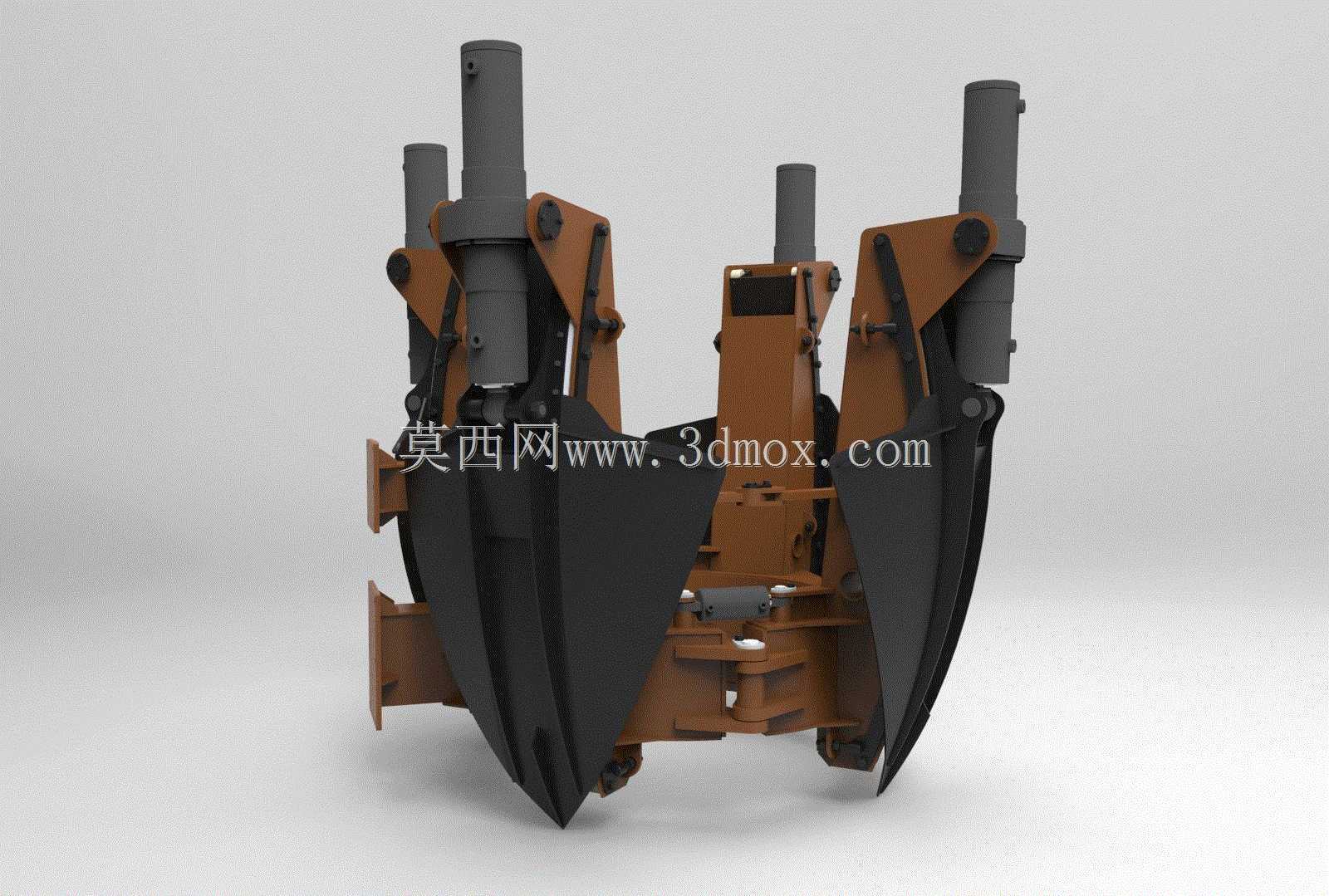

该移栽装置主要适配滑移装载机、挖掘机等通用工程主机的快换接口，作为园林作业属具完成苗木带土球挖掘、抱持、转运全流程作业，广泛应用于市政绿化改造、苗圃苗木出圃、生态修复项目的乔木移栽环节，相比传统人工断根挖树的作业模式，单株胸径12-18cm乔木的挖掘作业时长可压缩至2分钟以内，大幅降低园林施工的人力投入，同时能保证土球完整度，减少苗木根系损伤，提升移栽后的成活率。从结构设计逻辑来看，装置采用四瓣式铲刀对称布局，每片铲刀配套独立的液压驱动油缸，作业时四组铲刀同步沿弧形轨迹下插，在树木根系周边切出完整的锥形土球，铲刀闭合后可直接兜住土球底部，配合上部的抱树固定机构，避免转运过程中土球散落、树干倾斜。设计阶段重点考量了不同胸径苗木的适配性，铲刀开合行程覆盖常规绿化乔木的土球尺寸要求，上部抱夹位置设置了可调的缓冲接触面，避免刚性夹持损伤树干韧皮部。安装边界方面，装置的快换连接法兰尺寸匹配主流工程主机的属具接口，液压管路接口采用通用快插接头，额定工作压力匹配主机的辅助液压输出压力区间，无需额外加装增压阀组即可直接挂载使用。整体机架采用高强度焊接结构，铲刀刃口做了耐磨堆焊处理，应对含碎石的黏重土壤作业场景时，能有效降低刃口磨损速度，延长部件使用寿命。结构建模过程中，对铲刀下插轨迹做了运动仿真验证，确保四片铲刀闭合时无运动干涉，合模缝隙控制在合理范围内，避免兜土过程中出现漏土问题；油缸铰接点的位置经过受力优化，在保证铲刀下插切削力足够的前提下，降低油缸工作负载，减少液压系统的压力冲击。实际作业时，操作人员驾驶主机对准待移栽树木，调整装置位置使树木处于四组铲刀的中心位置，先操作上部抱夹固定树干，再驱动四组铲刀同步下插切入土壤，待铲刀完全闭合后，即可提升装置将带土球的苗木整体托起，直接转运至定植坑位完成栽植，整个过程无需人工辅助断根、土球包扎等工序，作业连贯性强。针对园林作业中常见的窄行距苗圃场景，装置的整体宽度做了紧凑化设计，可在行距3米以上的苗圃内灵活转向作业，不会剐蹭周边留存的苗木。
