手扶式内燃振动平板夯结构设计

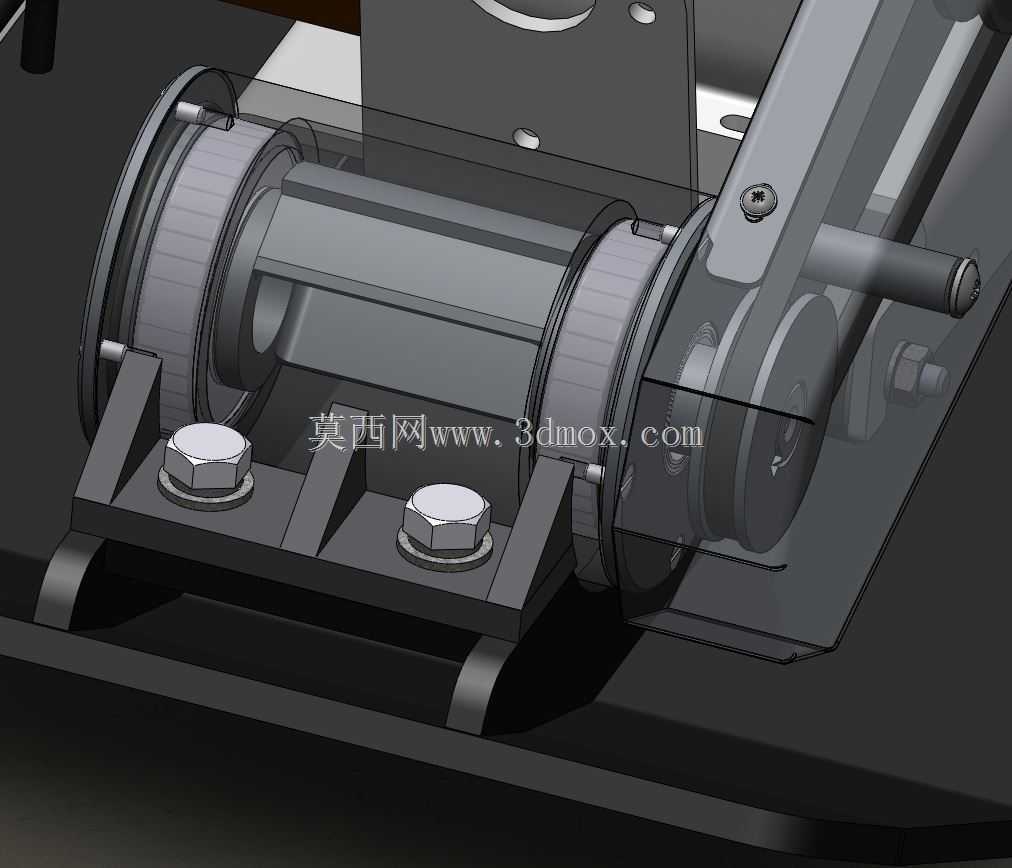

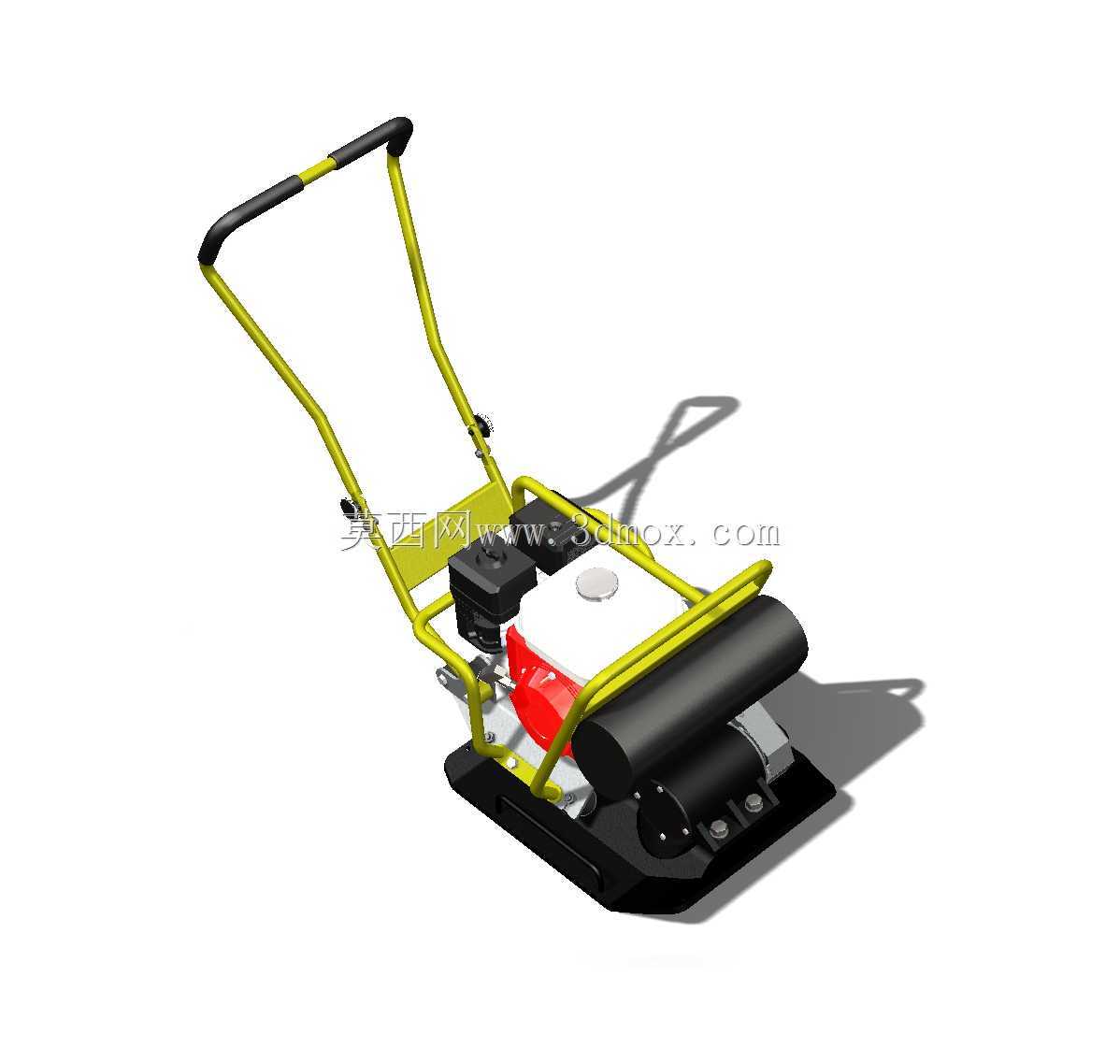

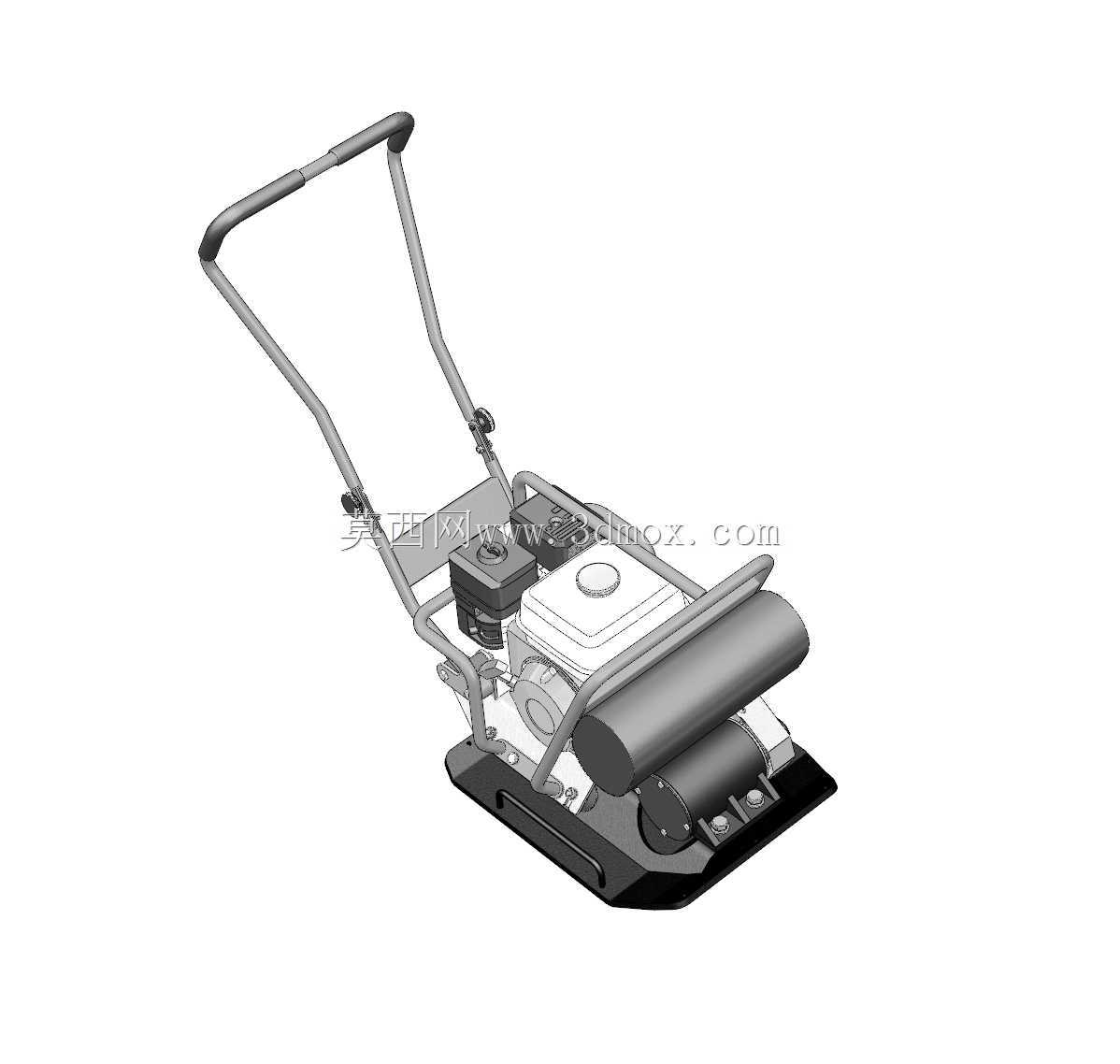

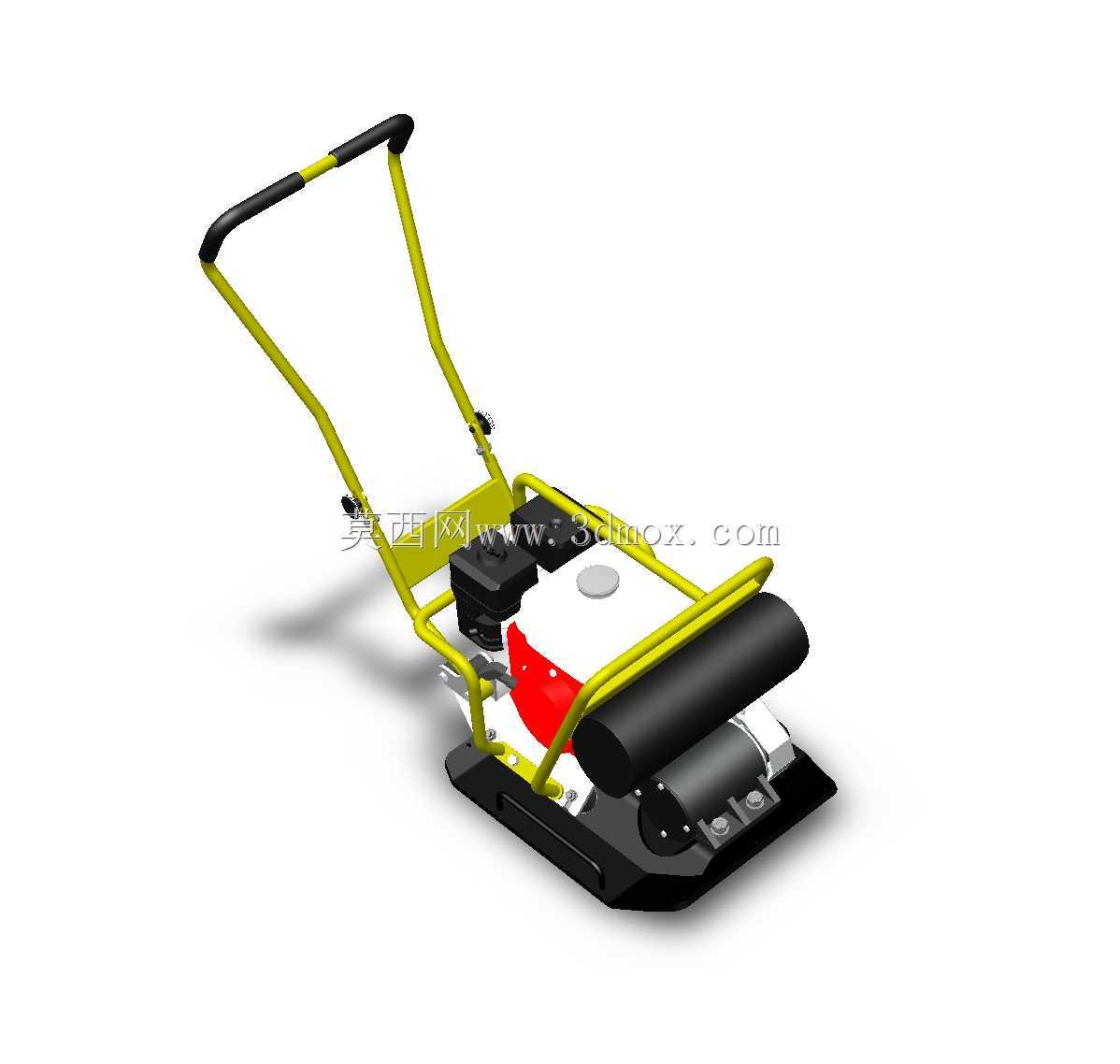

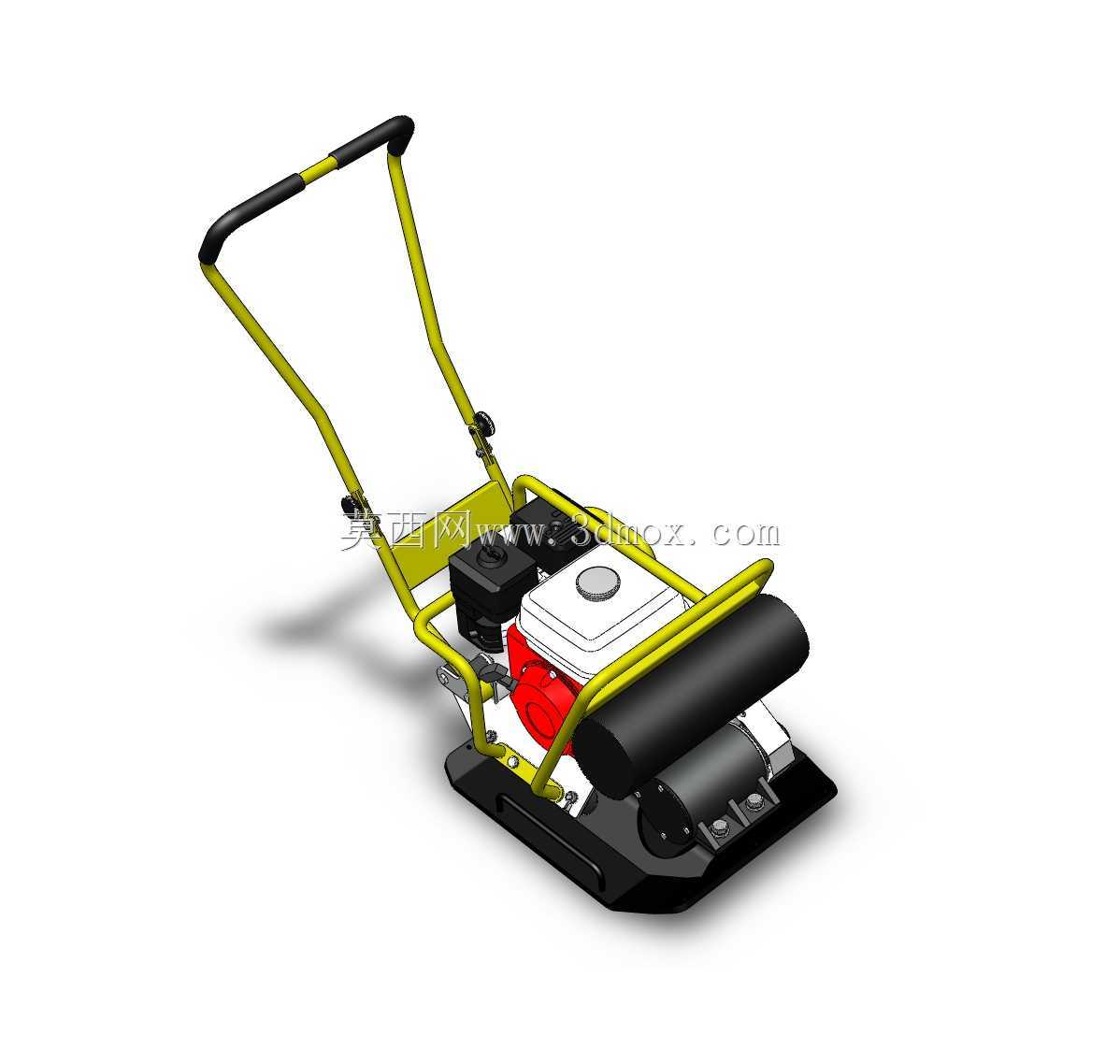

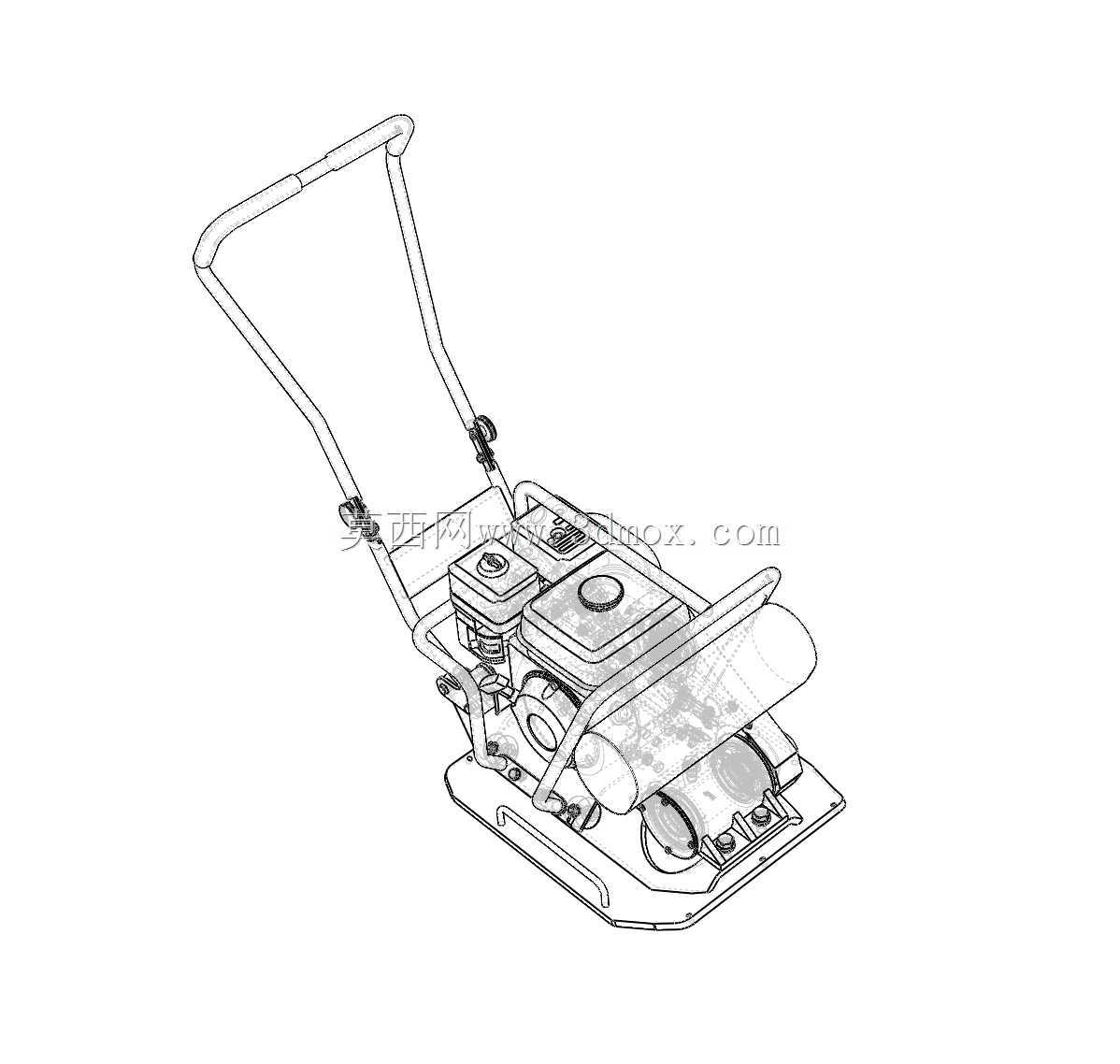

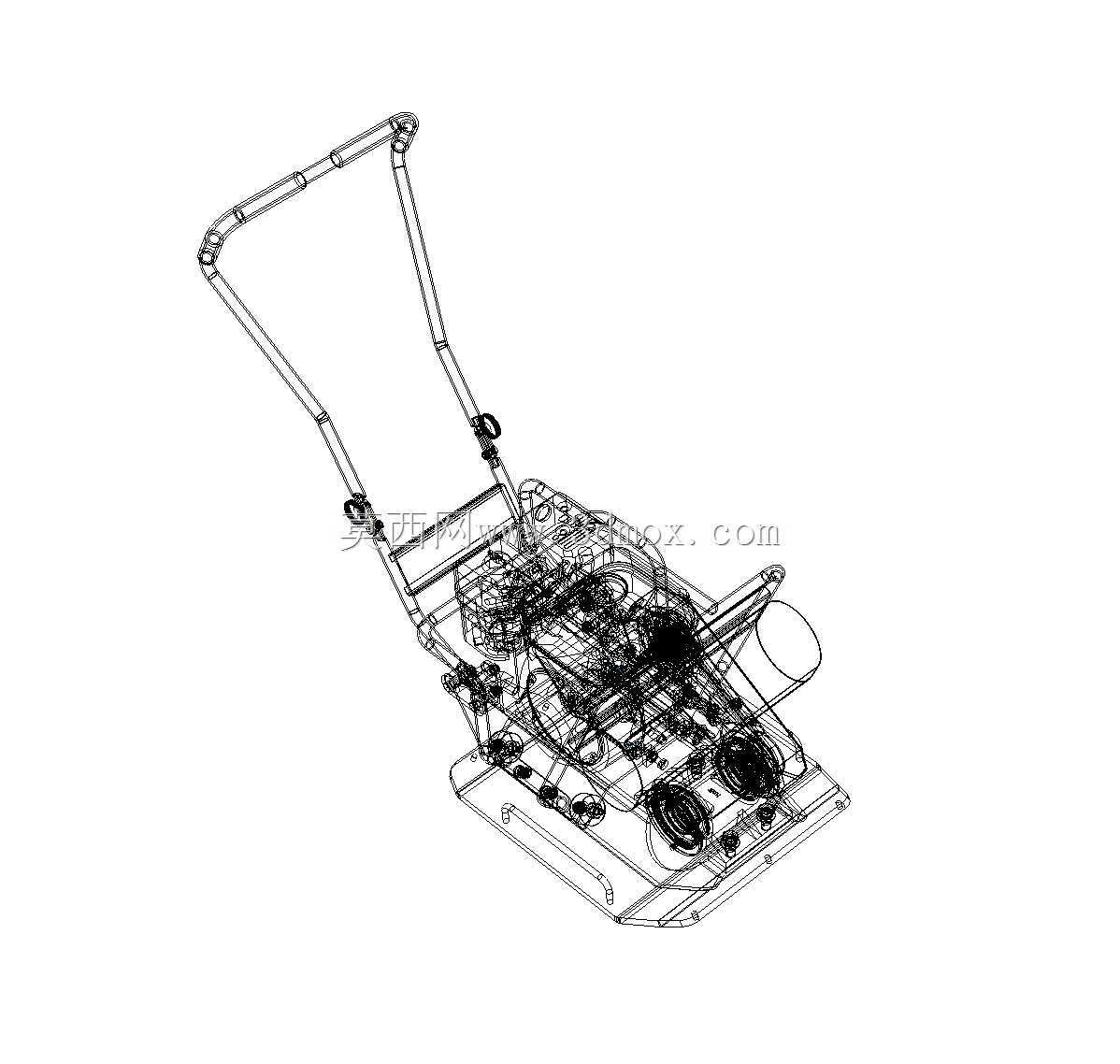

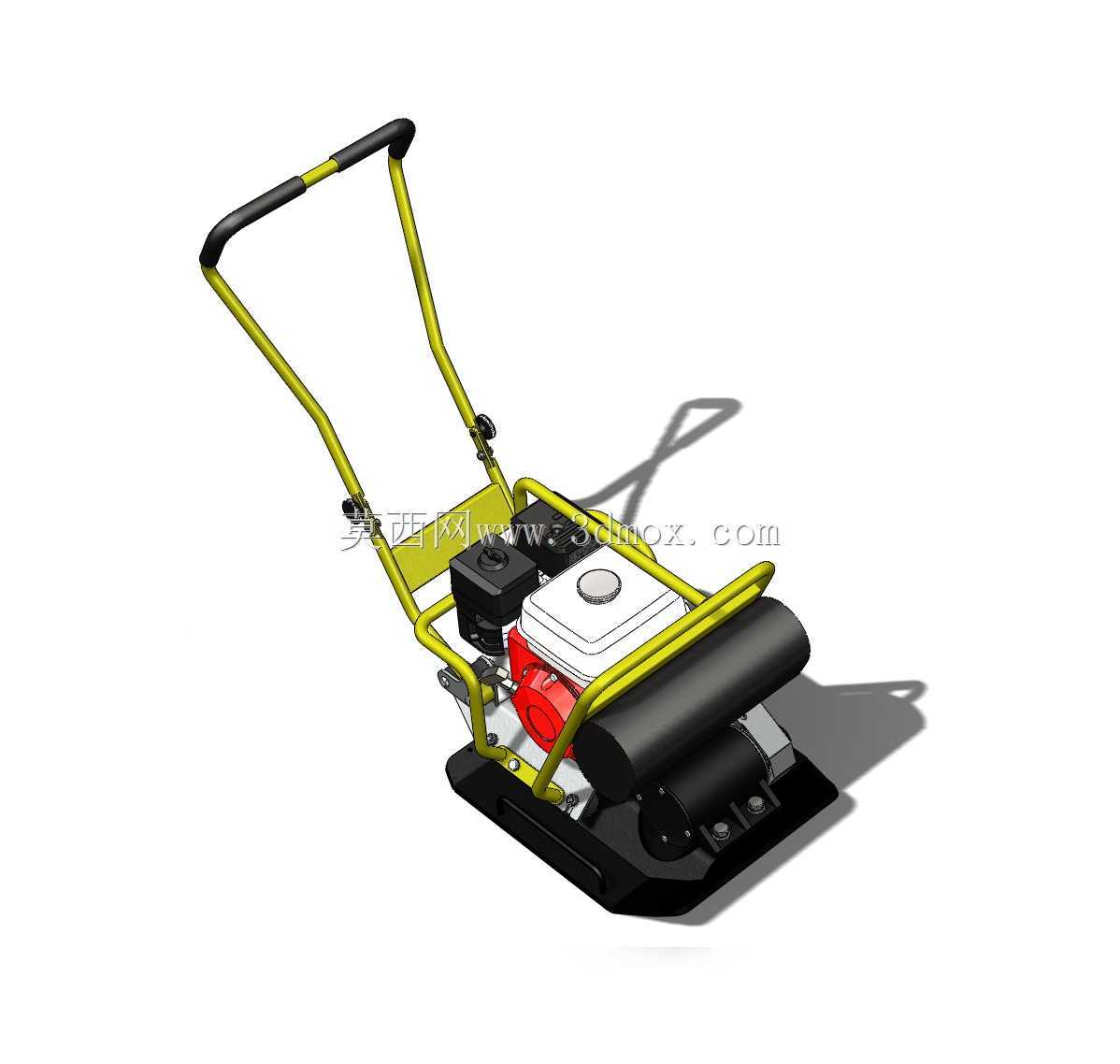

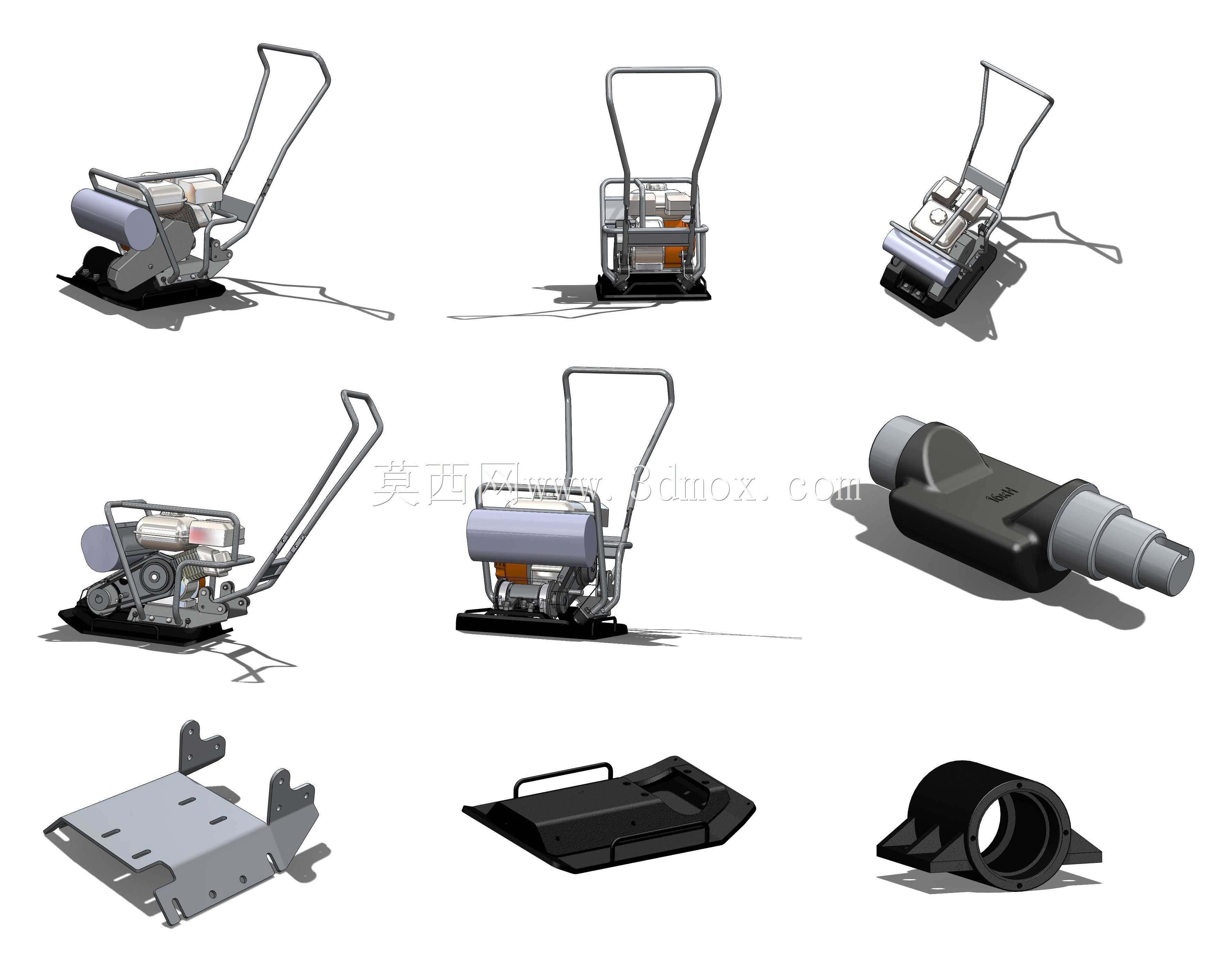

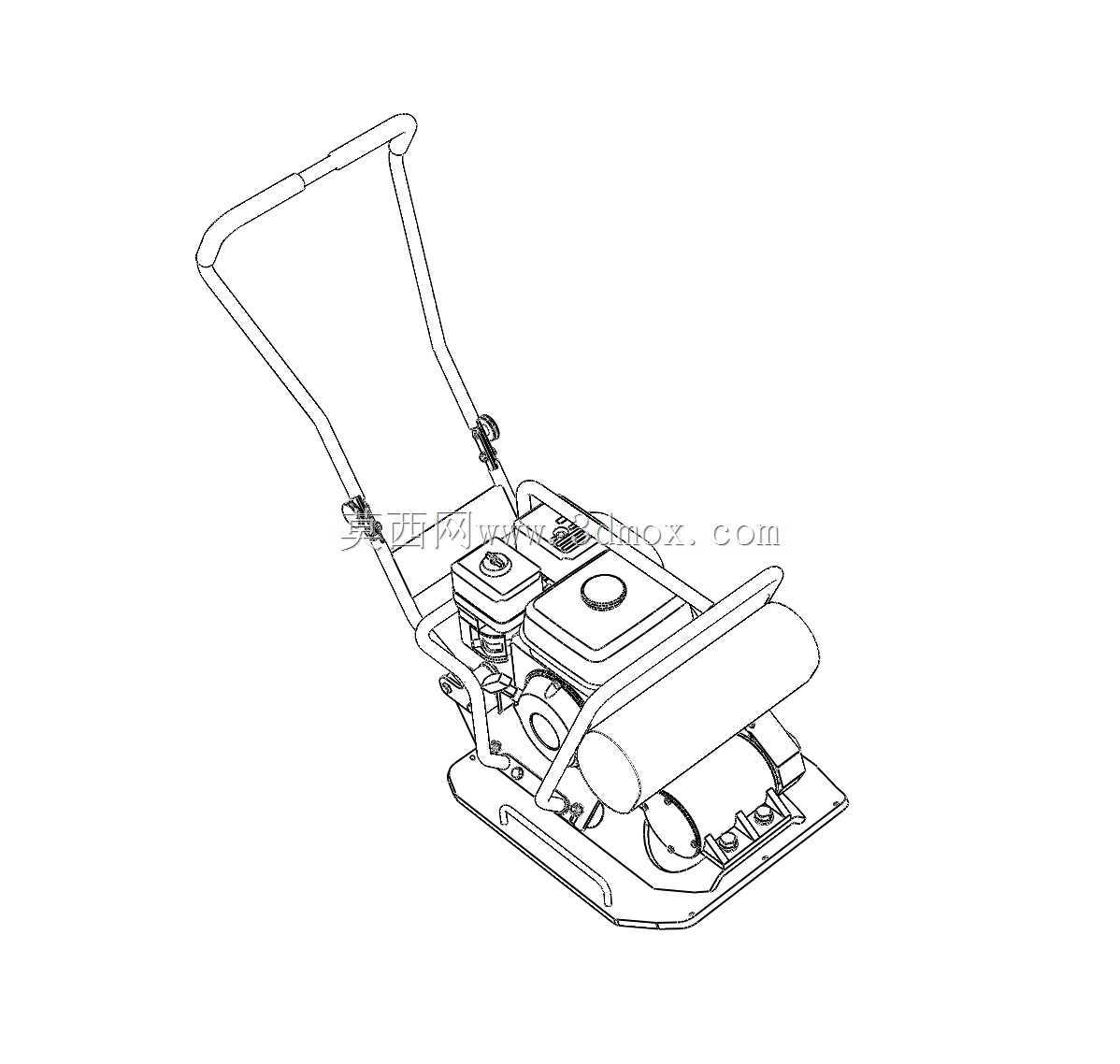

这款手扶式振动平板夯的三维结构设计，核心围绕小型工程作业场景的压实需求展开，常见于市政道路修补、庭院地坪施工、人行道铺装基层夯实、狭窄管沟回填压实等场景，这类作业区域空间受限，大型压实机械无法进入，手扶式平板夯凭借灵活的作业半径，可完成边角区域的压实作业，避免大型设备作业留下的压实盲区。从结构布局来看，整机采用上置动力单元、下置振动夯板的分层设计，动力源选用通用内燃汽油机，通过皮带传动机构将动力传递至夯板内部的偏心振动组件，偏心块高速旋转产生的高频激振力，直接作用于夯板底部接触的作业面，将松散的砂石、灰土、沥青冷补料等介质压实至符合工程要求的密实度。扶手部分采用可折叠的管式焊接结构，连接处设置阻尼减震胶套，能够大幅削弱振动传递至操作人员手臂的振感，降低长时间作业的劳动强度，扶手的操作高度符合人体工程学设计，作业时操作人员无需过度弯腰即可掌控设备行进方向。整机的安装边界设计充分考虑了狭小空间作业的通过性，夯板采用矩形耐磨钢板结构，边缘做圆弧过渡处理，既避免作业时刮碰周边构筑物，也能保证贴边压实的效果，整机宽度控制在小型作业通道可通行的尺寸范围内，可轻松通过宽度不足一米的施工便道、管沟侧壁通道。设计过程中对整机重心做了前置优化，作业时激振力的合力方向与行进方向匹配，操作人员仅需轻微扶持扶手即可控制设备前进方向，无需额外施加向前的推力。动力单元外围设置管式防护框架，既可以保护发动机、油箱等核心部件在转运、作业过程中不受磕碰，也可作为临时抬运的受力点，方便两名作业人员短距离转移设备。振动组件与夯板的连接部位采用高强度螺栓紧固，配合减震垫阻断振动向上传递至动力单元，避免动力部件长期受高频振动影响出现连接松动、管路渗漏等问题。油箱容积设计匹配常规连续作业时长需求，无需频繁中途补油，油门控制手柄集成在扶手端部，操作人员可根据作业面介质的不同，实时调整发动机转速，匹配对应的激振频率，比如压实沥青混合料时采用高频低幅振动，压实厚层灰土时适当降低频率提升振幅，保证不同工况下的压实效果。整机底部的夯板表面做了耐磨处理，长期与砂石、混凝土面摩擦也能保持平整，避免因夯板变形导致压实面出现凹凸不平的问题，所有转动部位均设置了密封防护结构，阻挡作业过程中的粉尘、砂砾进入轴承等运动部件，延长设备的维护周期。
