双螺纹气动管路连接接头结构设计

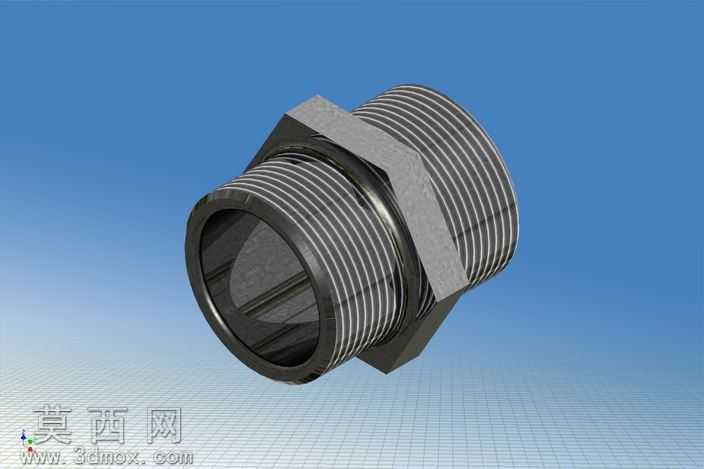

该作品为气动压缩空气管路使用的双外螺纹直通连接接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循气动管路接头的通用尺寸规范，保证各结构段的尺寸精度满足实际装配使用要求。模型整体采用对称式结构设计，中部设置六角拧动台结构，该结构的对边尺寸、对角尺寸均按照标准紧固件的受力要求设计，能够适配常规扳手的拧动操作，避免安装过程中出现打滑、棱角磨损的问题。接头两端为等规格外螺纹结构，螺纹段的牙型、螺距、有效旋合长度均经过参数化校准，能够与对应规格的内螺纹管路配件紧密配合，保证连接后的密封性能与结构强度。建模过程中对螺纹特征采用精准的螺旋扫描方式生成，还原真实螺纹的牙型轮廓，而非采用贴图简化处理，能够直观展示螺纹的啮合状态。接头内部为等径直通气道，内壁做光滑过渡处理，避免压缩空气流通时产生不必要的紊流与压损，气道与两端螺纹段的同轴度公差在建模时做了严格约束，保证装配后管路的同心度，减少安装应力。材质方面模拟金属镀锌管件的质感，表面做哑光金属纹理处理，六角台与螺纹段的边缘做微小倒角处理，还原实际机加工零件的工艺特征，避免尖锐棱角带来的安全隐患。渲染阶段采用蓝白渐变背景配合柔和的环境光，多角度展示接头的外部轮廓、六角结构、螺纹细节与内部气道结构，能够清晰呈现各部分的结构比例与连接关系。设计过程中充分考虑气动管路的使用场景，整体结构无冗余设计，在保证连接强度与密封性能的前提下尽可能压缩接头的整体长度，减少管路安装后的占用空间，适配紧凑布局的气动回路安装需求，两端对称的螺纹设计也降低了配件选型与安装的复杂度，无需区分进出端即可完成装配。
