多芯接线端子线束三维建模设计

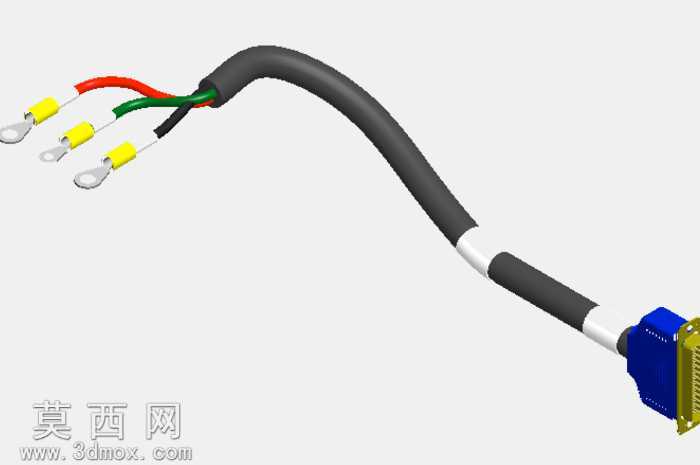

本作品为多芯接线端子线束的三维建模设计，整体建模过程围绕线束的实际结构特征展开，首先完成线束外护套的曲面建模，通过扫掠命令构建带有自然弯曲弧度的黑色外护套管身，还原线束实际布设时的弯折形态，管身分段设置白色束紧环结构，精准还原线束捆扎固定的细节特征。在线芯建模部分，分别构建红、绿、黑三色独立线芯，每根线芯端部匹配冷压接线端子模型，端子的金属插片、绝缘护套部分分别赋予对应材质，金属端子做哑光金属质感处理，绝缘护套分别匹配黄、白等对应色彩的哑光塑料材质，还原真实冷压端子的外观特征。线束另一端建模为D-sub型连接器结构，连接器主体为蓝色塑料基座，侧边设置金色插针排结构，精准还原工业连接器的结构细节。建模过程中重点处理线芯与外护套的装配关系，确保多根线芯在外护套内部的排布符合实际线缆的绞合逻辑，端部线芯分叉处的过渡自然，无生硬的结构转折。材质渲染阶段，外护套采用带有细微磨砂质感的黑色橡胶材质，模拟线缆外皮的触感与视觉效果，线芯绝缘层采用亮面彩色塑料材质，金属端子与连接器插针采用带有轻微反光的金属材质，连接器基座采用硬质蓝色工程塑料材质，不同材质的质感区分清晰，整体渲染效果贴近实物。设计思路上遵循工业线束的实际生产结构，从外护套到内部线芯再到两端连接端子，每一处结构都对应实际线束的组成部分，既还原了线束的外观形态，也清晰展示了内部线芯的排布逻辑，可用于线束布线教学、电气装配示意等场景，帮助使用者快速理解多芯线束的结构组成与建模逻辑，掌握线缆类零件的三维建模技巧，通过分步建模的方式可快速复现不同规格、不同弯折形态的线束模型，适配各类电气设备的布线装配设计需求。
