D-Sub9针公头连接器可打印结构模型

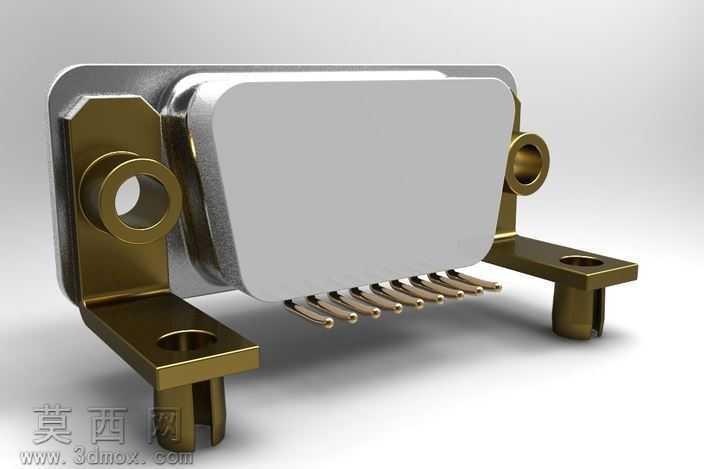

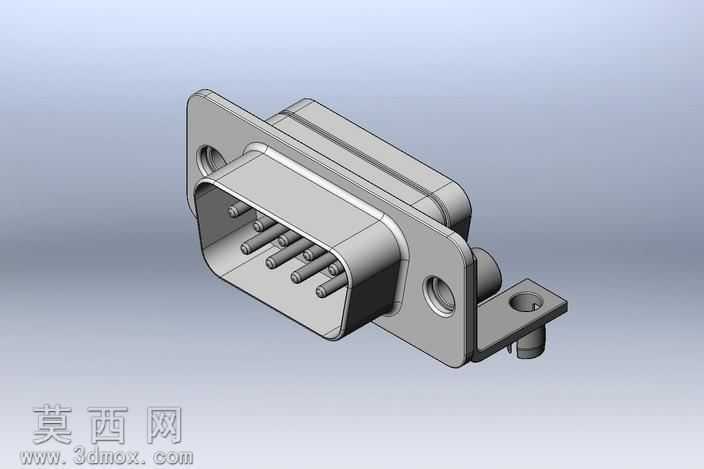

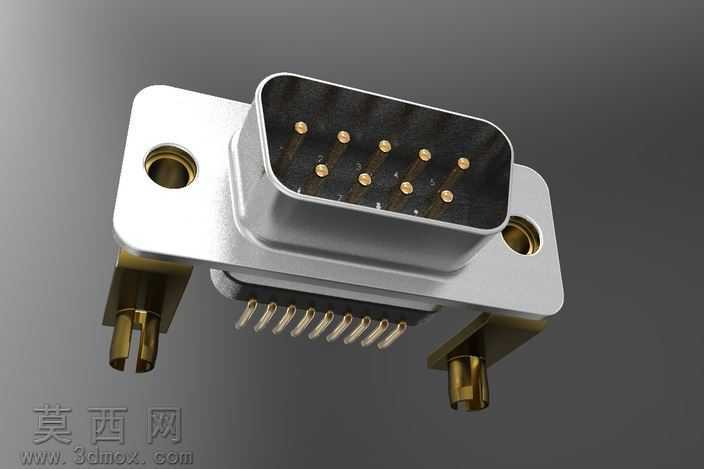

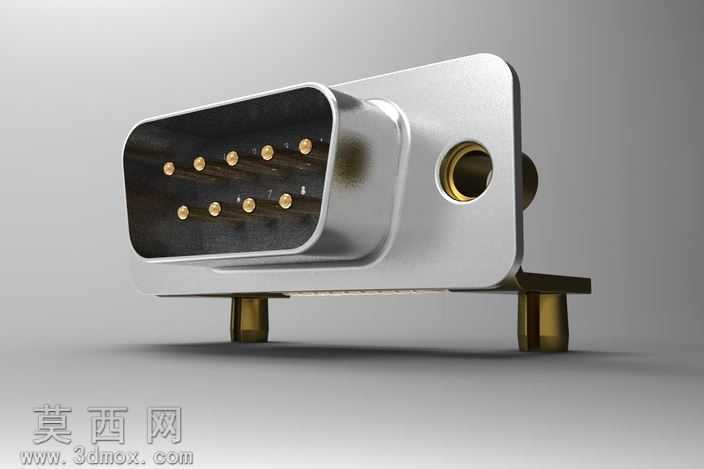

本模型为适配3D打印制作的D-Sub9针公头连接器结构，建模阶段以标准DB9串口连接器的工业尺寸为基准，在三维建模软件中逐步搭建整体结构：首先绘制带安装固定耳的金属屏蔽外壳基体，外壳两侧预留标准规格的螺丝安装孔位，其中一侧额外延伸出带孔的固定折边，可适配特殊安装场景的定位需求，外壳边缘做了符合工业生产规范的圆角过渡处理，避免打印后出现尖锐毛刺。接着构建内部的插针基座部分，基座采用适配插针排布的梯形腔体结构，9根公头插针按照标准两排错位排布的规范定位，每根插针的直径、伸出长度、相邻间距都严格遵循通用串口的尺寸标准，插针根部与基座的衔接位置做了加厚处理，提升打印成品的结构强度，避免插针受力断裂。建模过程中对所有配合面做了公差预留，针对3D打印的工艺特性调整了壁厚参数，外壳壁厚设置为适配FDM打印的1.8mm厚度，基座部分壁厚控制在1.5mm，既保证结构强度又减少打印耗材的使用，所有悬空结构都添加了最小角度的自支撑斜面，降低打印时的支撑添加量，减少后期打磨处理的工作量。材质表现上，渲染时将外壳设置为哑光镀锌金属质感，还原真实连接器的金属屏蔽层外观，内部绝缘基座设置为黑色哑光工程塑料质感，插针部分设置为亮面镀镍金属质感，通过光影调整突出结构的层次感，清晰展现外壳、基座、插针三个部分的装配关系。结构设计上完整还原了D-Sub9连接器的防呆外形，梯形的插合面可以避免插接时方向错误，两侧的安装耳可以通过螺丝与对端母座锁紧固定，保证连接的稳定性，整体模型无破面、无重叠面，所有几何特征都做了实体化处理，可直接导出为STL格式用于3D打印，也可作为电子设备结构设计中的标准连接件模型调用，用于串口设备的外壳装配干涉检查、布局模拟等场景。
