大跨度单层钢结构仓库三维结构设计

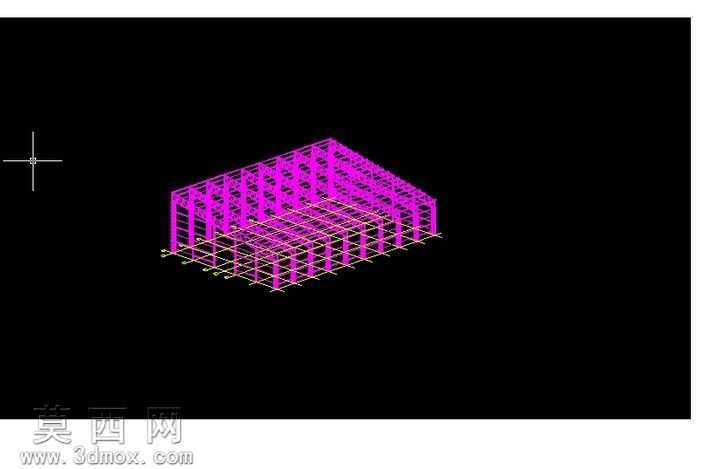

本作品为大跨度单层钢结构仓库的三维结构建模成果，建模过程严格遵循钢结构设计规范与工业仓储建筑的荷载要求，完整还原了钢结构仓库的全构件组成与空间排布逻辑。建模阶段首先依据仓储建筑的常用跨度、柱距参数搭建整体轴网基准，确定主刚架的定位轴线与标高体系，为后续构件排布提供精准的空间参照。主体承重结构采用变截面H型钢作为主刚架梁柱，通过刚性节点连接形成横向承重刚架，纵向设置等截面H型钢系杆与柱间支撑，协同传递纵向水平荷载，保障整体结构的纵向稳定性。屋面系统采用高频焊接H型钢檩条，按预设间距排布于主刚架梁上，配套设置隅撑构件约束檩条侧向变形，同时为屋面围护结构提供可靠的安装支撑面。建模过程中对所有钢构件的截面规格、连接节点做了参数化处理，柱脚采用刚接节点设计，预设地脚螺栓定位参数，可直接导出构件加工尺寸与节点连接详图。材质设置上为不同类型钢构件赋予对应钢材材质属性，区分主承重构件、次构件、支撑构件的材质参数，渲染阶段采用差异化色彩区分不同功能的构件组，主刚架采用醒目的品红色系突出主体承重体系，次构件与支撑采用浅色系做区分，让整体结构的层级关系清晰直观，便于快速识别各构件的功能与位置。设计过程充分考虑钢结构仓库的大跨度空间需求，优化柱网排布减少内部立柱，最大化释放仓储使用空间，同时通过支撑体系的合理布置，在控制用钢量的前提下保障结构的整体刚度与抗风、抗震性能，模型完整呈现了从基础定位、主体刚架、支撑系统到屋面檩条的全结构体系，构件之间无干涉错位，节点连接逻辑符合钢结构施工的实际工艺要求，可用于钢结构施工交底、结构方案展示、构件工程量统计等场景，能够直观展现钢结构仓库的空间结构形态与构件组成关系，为后续的深化设计、施工组织提供清晰的三维参照。
