混动汽车主题环形金属纪念徽章结构设计

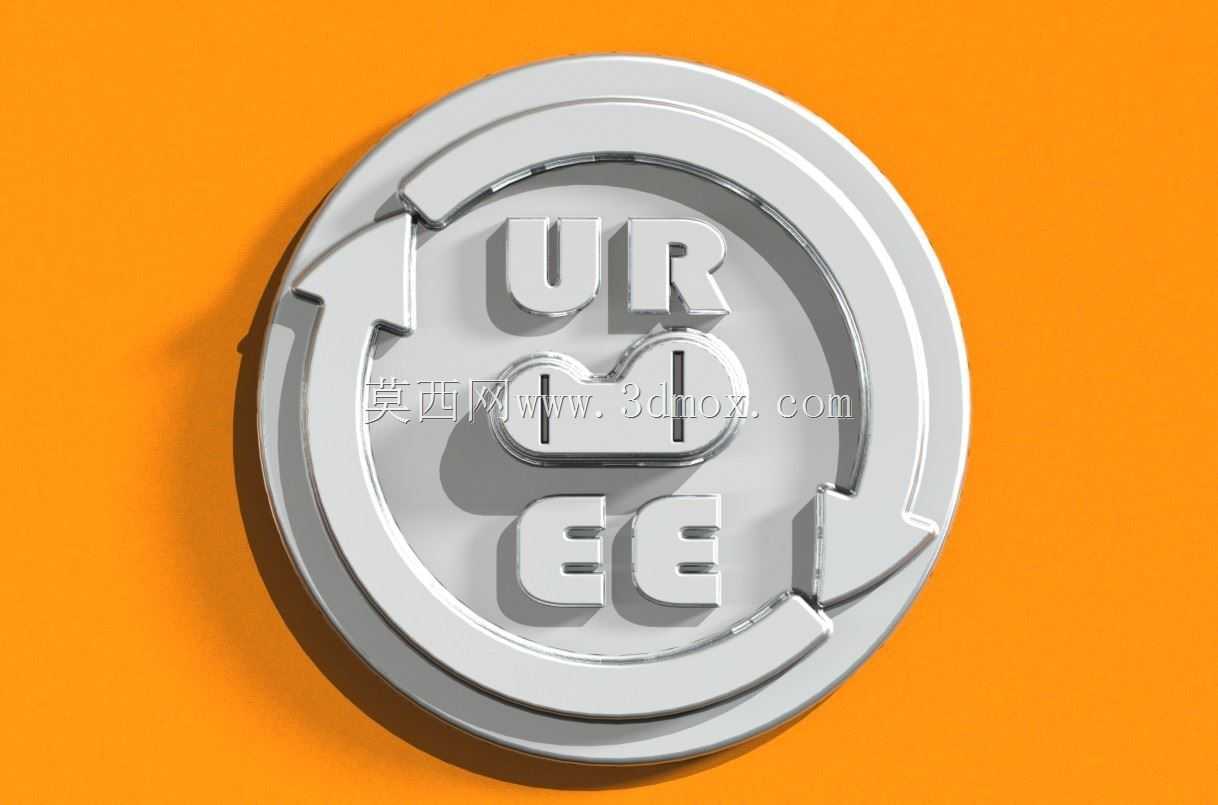

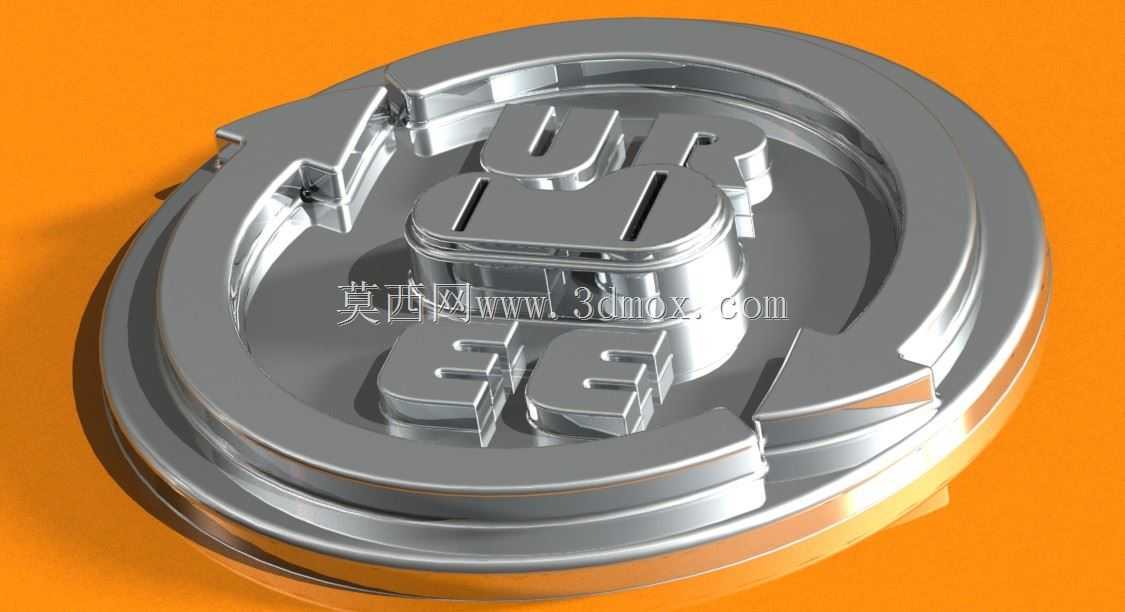

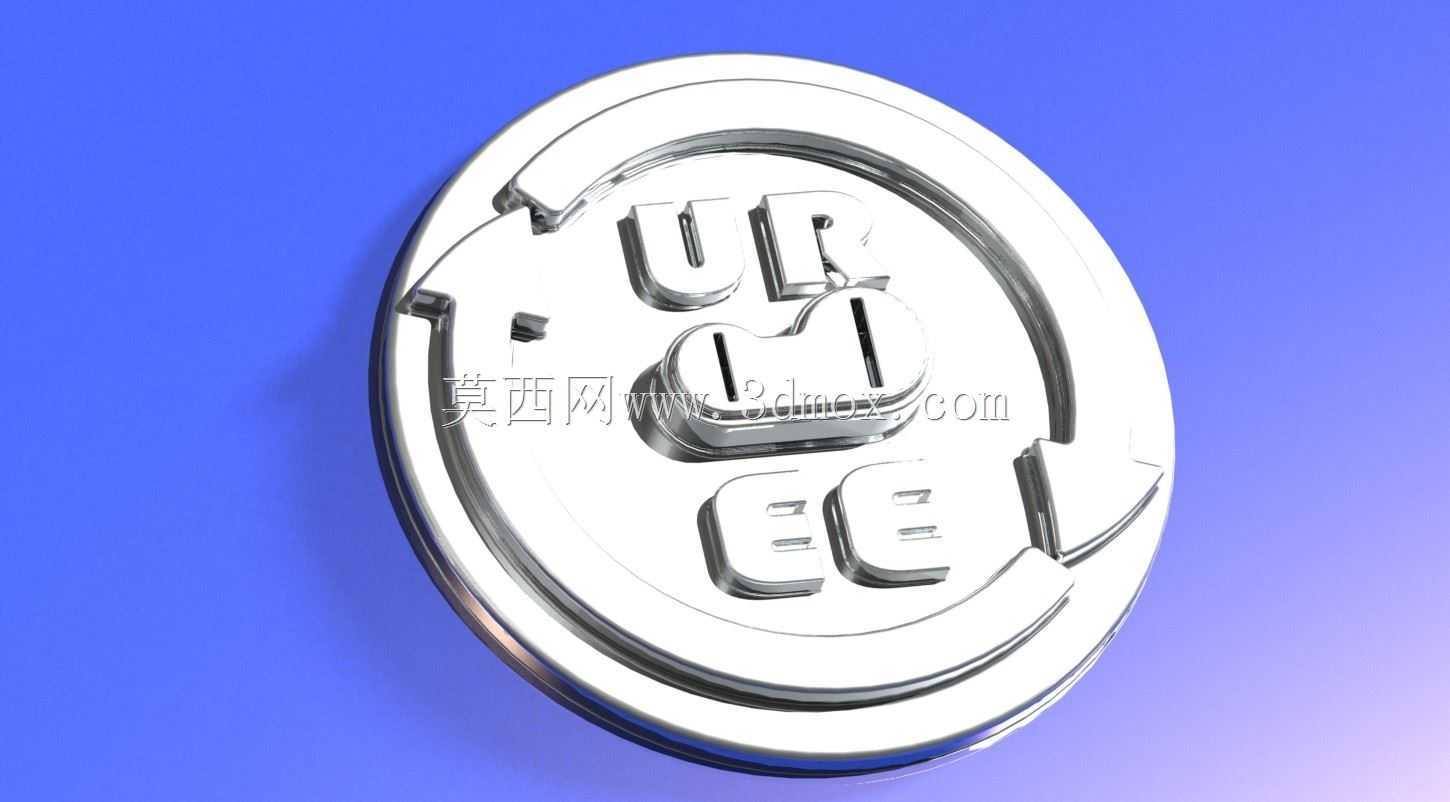

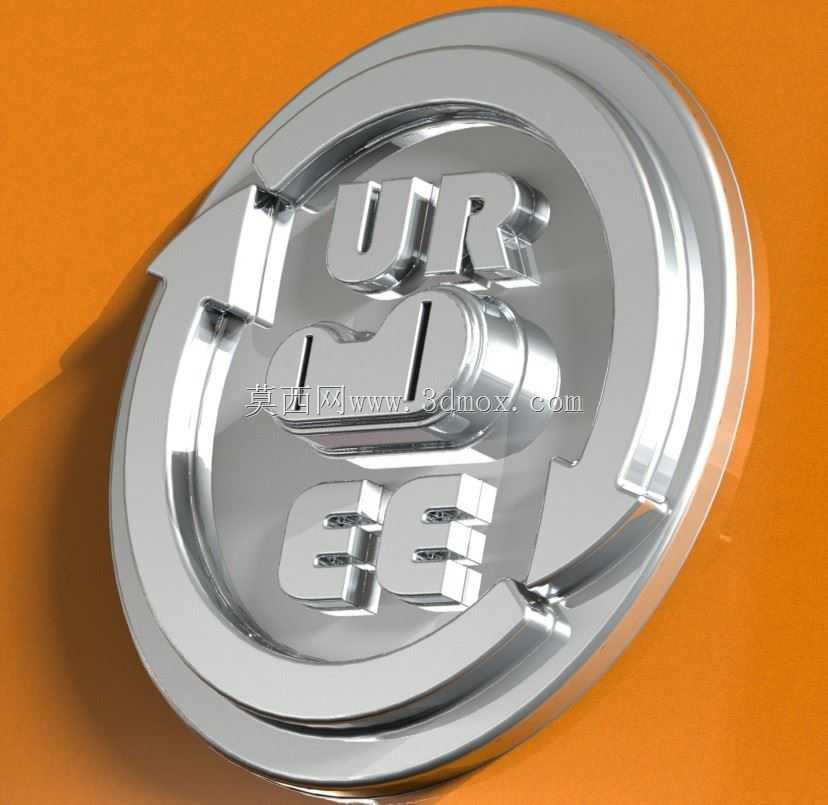

这款环形金属徽章的设计核心围绕混动汽车品牌文化传播场景展开，主要应用于车企线下活动纪念、品牌周边定制、车友圈层标识等场景，可作为活动伴手礼、收藏纪念件或是车身装饰贴件使用，整体采用一体化浮雕结构，适配镀铬金属或是镀铬塑料的表面加工工艺，无需额外拼接装配，降低批量生产的工艺复杂度。从结构设计层面看，整体采用圆形双层轮廓，外层为等宽环形边框，边框上集成循环箭头造型，箭头首尾衔接形成闭环，对应混动汽车能量循环的生命周期逻辑，箭头凸起高度与内层字符凸起高度保持一致，均控制在1.2mm，既保证触摸时的立体触感，又避免凸起过高导致的磕碰掉漆问题，同时也适配冲压、压铸等常规五金加工的脱模角度要求，所有凸起特征的拔模斜度统一设置为1.5度，无需后续大量人工修边即可实现批量生产。内层字符区域采用下沉式台阶设计，台阶深度0.8mm，将品牌字符内嵌于台阶平面上，字符笔画宽度最小处控制在1.5mm，避免加工时出现笔画填充不全、断字等缺陷，其中特殊造型的字符对应通用电气插座的形态，暗合混动车型的电气化属性，所有字符边缘均做R0.3mm的圆角处理，既消除加工锐边，也提升镀铬层的附着强度，减少使用过程中镀层剥落的风险。安装边界层面，徽章整体外径控制在80mm，整体厚度3mm，背部预留3M胶粘贴槽位，槽深0.5mm，既可以直接粘贴于车身光滑表面、活动展示背板，也可以额外加装别针结构作为胸章使用，无需对主体结构做二次修改，适配多场景的安装需求。设计过程中刻意简化了多余的装饰线条，所有造型特征都服务于品牌理念的传递，没有冗余的曲面结构，既降低三维建模时的曲面重构难度，也减少后续加工时的刀路复杂度，常规的三轴CNC加工即可完成模具的精雕工序，不需要五轴设备介入，有效控制开模成本。表面处理层面，整体采用亮面镀铬工艺，所有凸起面的表面粗糙度要求达到Ra0.8，保证镀铬后的镜面反光效果，凹陷区域无需额外做喷砂处理，依靠光影自然形成明暗层次，让环形箭头与内层字符的视觉辨识度更强，即使在远距离观察时也能快速识别核心标识。
