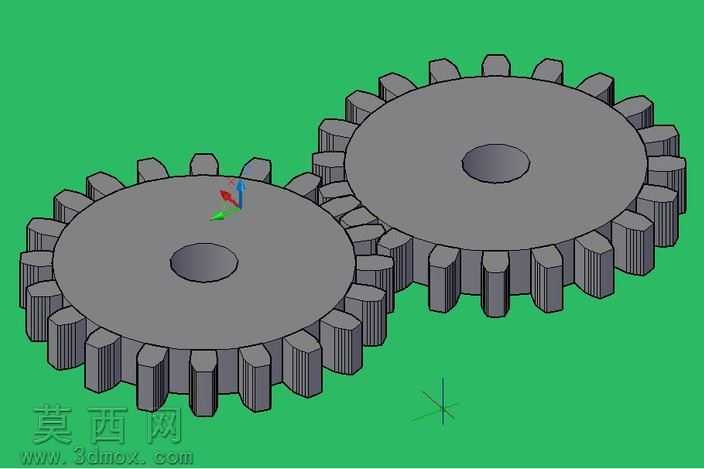

外啮合直齿圆柱齿轮传动结构三维建模

本作品为外啮合直齿圆柱齿轮传动副的三维建模成果，建模过程严格遵循直齿圆柱齿轮的齿廓成型原理，以渐开线齿形为核心设计基准，先完成单个齿轮的参数化轮廓绘制：首先确定齿轮的分度圆、齿顶圆、齿根圆基准尺寸，通过渐开线方程生成精准的齿廓曲线，对齿根过渡圆角进行标准化处理，避免应力集中的结构缺陷，再通过拉伸操作生成齿轮的实体主体，对中心安装孔、轮毂端面的结构进行细化，保证安装定位的结构合理性。完成单个齿轮建模后，依据齿轮啮合的中心距计算公式确定两个齿轮的装配位置，严格保证啮合齿轮的分度圆相切、齿侧间隙符合通用机械传动的设计规范，调整两个齿轮的周向角度，使轮齿的啮合接触位置处于合理区间，避免出现传动卡滞、干涉的问题。材质设置上采用常规机械结构钢的材质参数，赋予模型哑光金属灰的基础外观，对齿面、轮毂端面做细微的质感区分，还原真实机械齿轮的材质表现。渲染环节采用纯色背景突出齿轮主体结构，搭配三维软件的坐标系标识清晰展示模型的空间方位，通过柔和的环境光照亮轮齿的啮合区域，清晰展现齿形的轮廓细节与两个齿轮的装配关系。设计过程中重点考量齿轮传动的结构合理性，所有齿形参数、装配关系均符合机械设计手册中关于直齿圆柱齿轮传动的相关规范，既保证了模型外观的写实度，也确保结构参数具备实际的工程参考价值，可用于机械原理教学演示、传动结构方案验证、相关设备的传动组件设计参考等场景，模型结构规整，特征层级清晰，无多余的冗余几何元素，可直接导入各类三维装配环境中进行后续的整机装配、运动仿真等操作。
