FPV无人机用十字线5.6GHz通讯天线结构

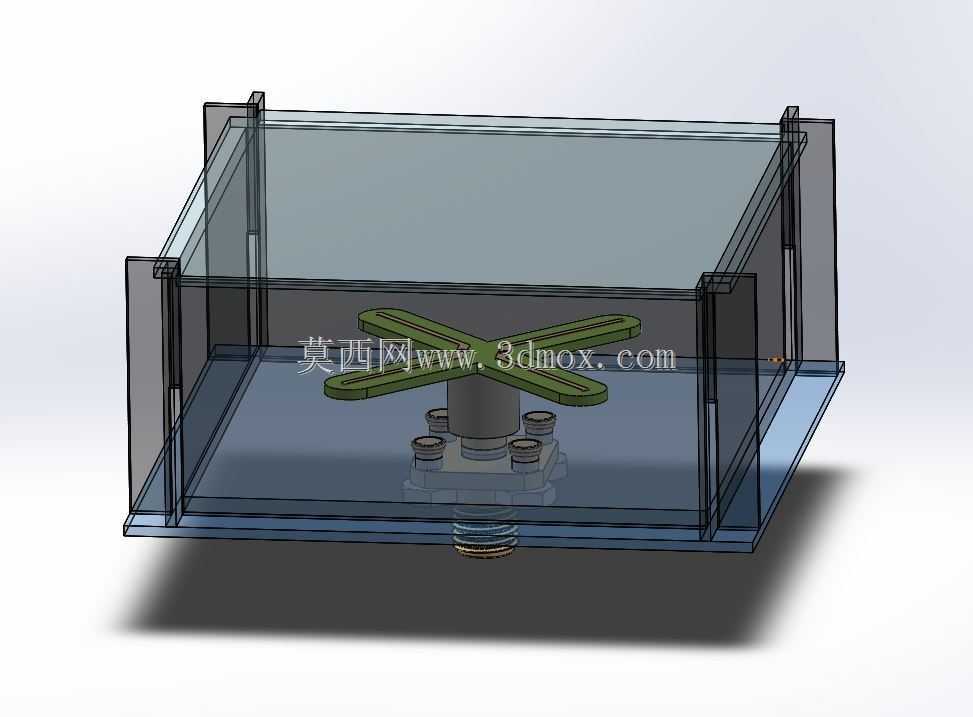

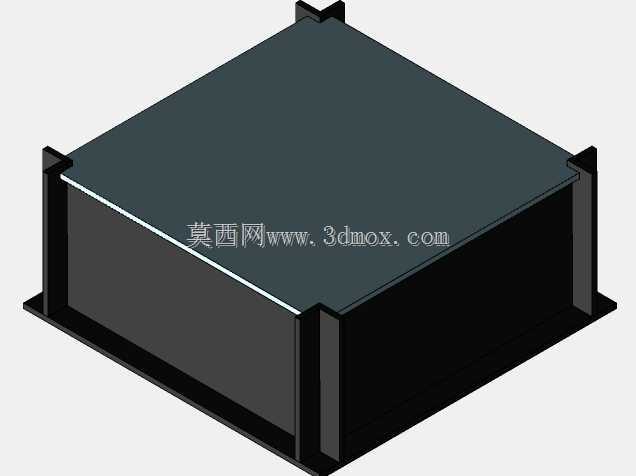

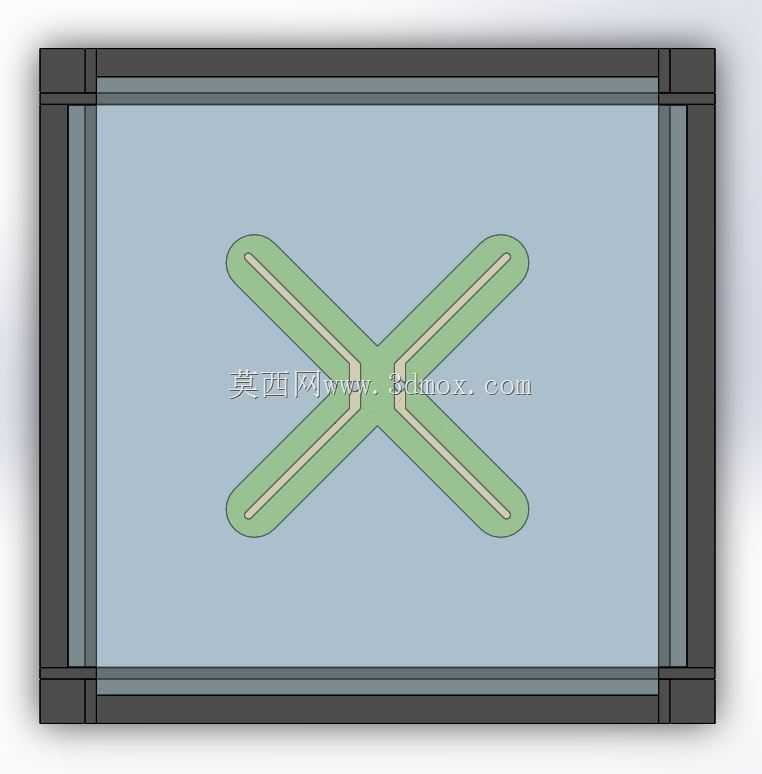

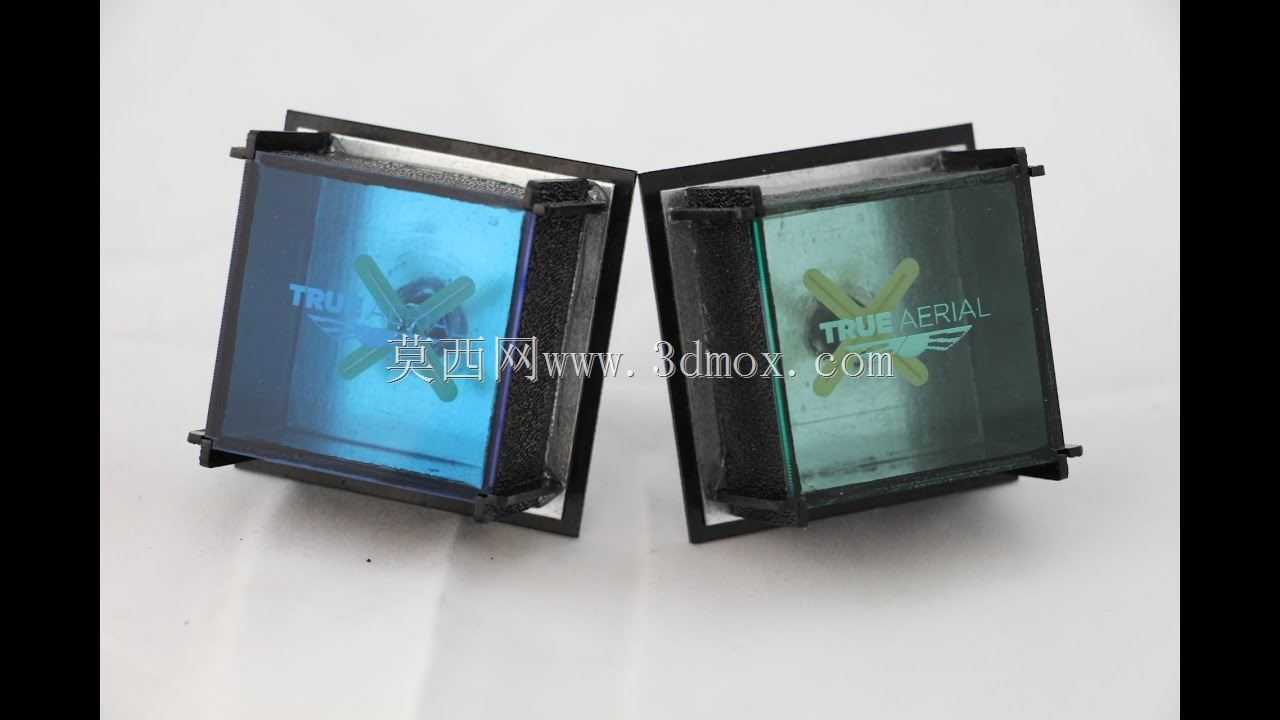

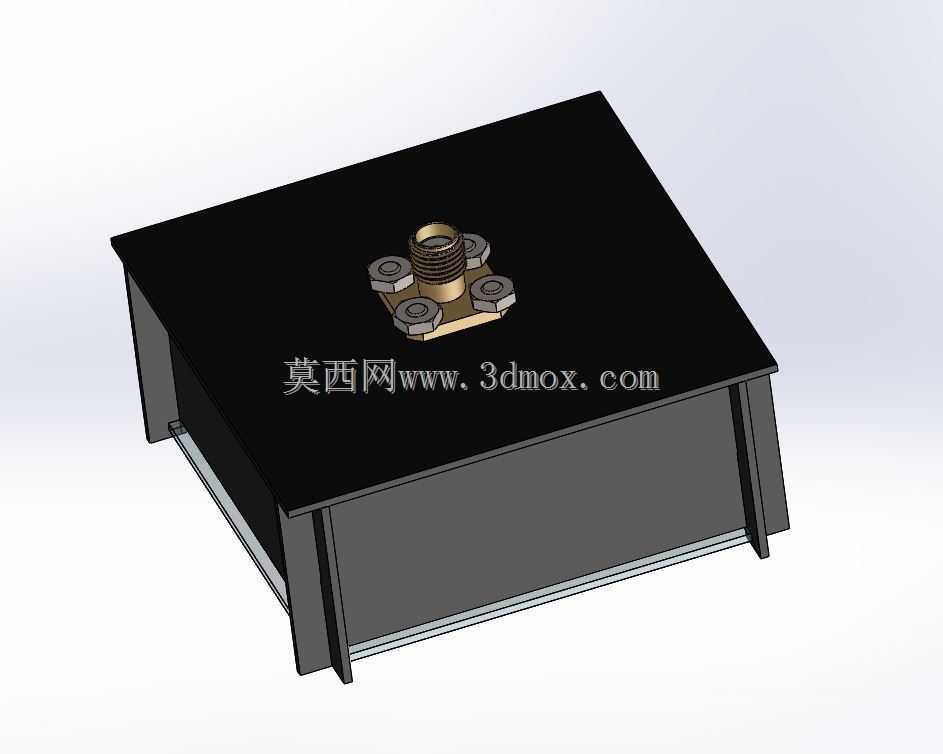

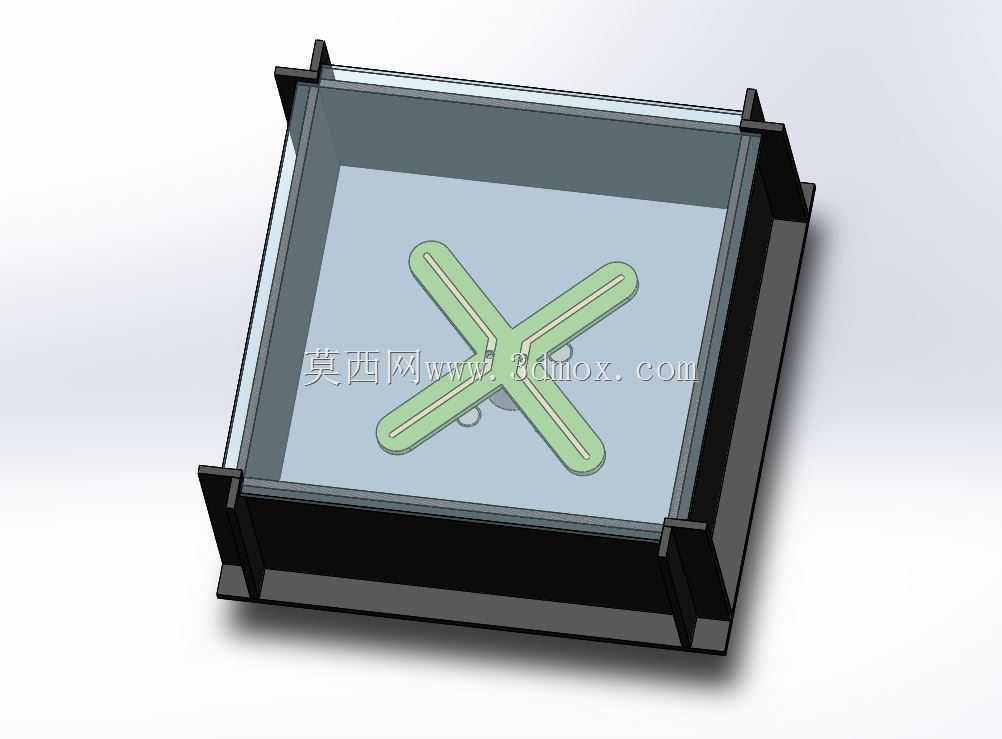

在FPV无人机的图传链路搭建中，天线作为射频信号收发的核心终端部件，其结构设计直接决定了信号覆盖范围、抗干扰能力与飞行图传稳定性，这款十字线结构的5.6GHz天线，正是针对第一视角飞行场景的信号传输需求开发的专用部件。从实际应用场景来看，这类天线主要适配5.8G频段附近的FPV图传设备，多用于竞速无人机、航拍穿越机的机载信号收发端，也可作为地面接收端的配套天线使用，相比传统棒状全向天线，十字线结构的方向图覆盖更均匀，在无人机做横滚、倒飞等复杂机动动作时，不会出现信号极化失配导致的画面卡顿、断连问题。从功能特性上看，这款天线采用十字交叉的对称振子结构，四个辐射臂长度初始设计为等长，可根据实际使用的极化需求调整对应臂长，实现右手圆极化或左手圆极化的信号收发，圆极化形式的信号在穿越楼宇、树丛等复杂遮挡环境时，多径反射带来的信号衰落更小，能有效提升复杂飞行场景下的图传可靠性。设计思路上，这款天线采用了平面化的十字辐射振子布局，将辐射单元集成在方形安装基座内，基座四周设置了带卡扣的安装凸耳，可直接卡入无人机机身的标准安装槽位，不需要额外设计转接固定结构，安装时仅需对准槽位按压即可完成固定，拆卸维护也十分便捷。从安装边界与尺寸适配来看，天线整体为方形薄型结构，外轮廓尺寸适配主流穿越机的机顶安装空间，不会突出机身过多增加飞行风阻，辐射面与安装基座之间预留了足够的净空区域，避免机身碳纤维板、金属结构件对射频信号的屏蔽衰减，辐射振子的走线宽度、臂间间距均经过阻抗匹配优化，可直接适配常规50Ω阻抗的图传馈线，不需要额外增加匹配电路。在实际装机调试时，可根据飞行场景的极化需求，修剪对应辐射臂的长度来切换极化方式，比如多机同场飞行时，相邻飞机分别采用左右旋极化，可有效降低同频信号干扰，提升图传链路的信噪比；天线的基座采用硬质工程塑料材质，既可以保护内部辐射振子不受飞行中的磕碰损坏，也不会对射频信号产生额外的屏蔽损耗，外壳的方形棱角设计也能减少高速飞行时的气流紊流，降低风阻对飞行姿态的影响。
