4寸sch80规格手动塑料球阀三维设计

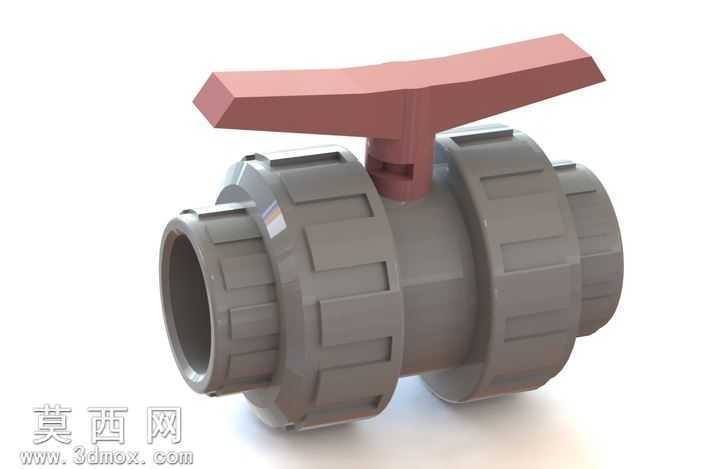

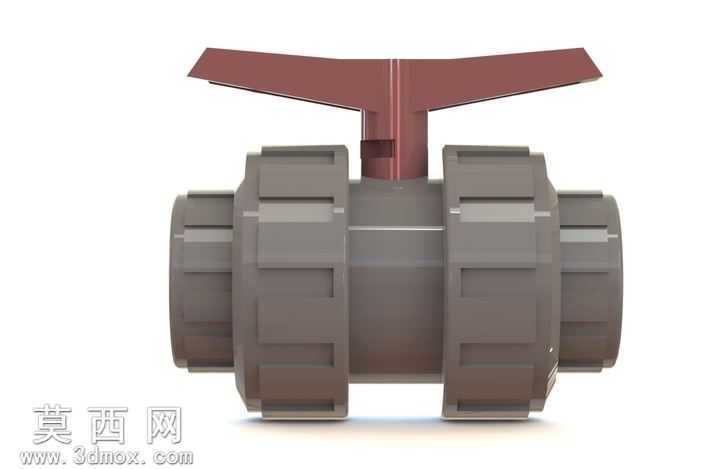

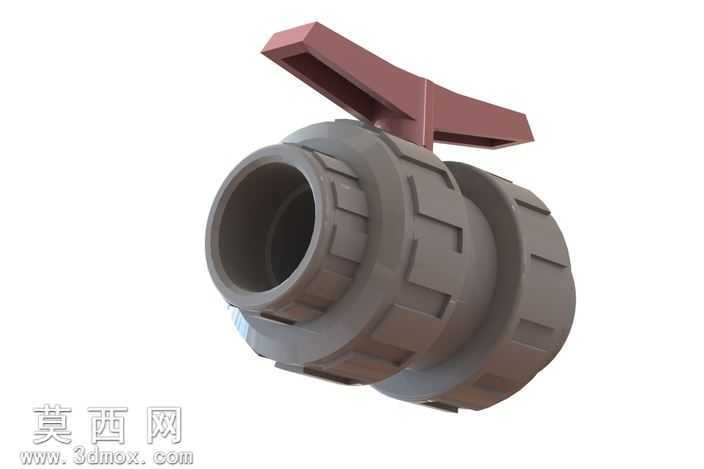

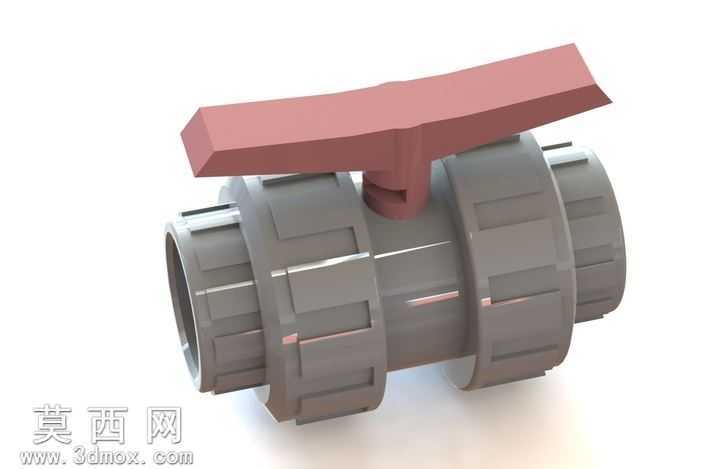

本作品为4寸sch80规格手动双由令塑料球阀的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循工业级塑料阀门的实际生产尺寸标准进行参数化构建。建模阶段首先梳理球阀的核心功能结构，将整体拆分为阀体、左右锁紧接头、球体密封组件、阀杆、操作手柄五大核心模块，每个模块均采用自底向上的建模逻辑，先绘制二维草图标注精准的尺寸约束，通过拉伸、旋转、阵列等基础特征命令生成主体结构，再对锁紧接头的防滑齿纹、手柄的握持加强筋、阀体表面的标识卡槽等细节特征进行精细化处理，所有配合面均预留符合塑料件装配公差的间隙，保证虚拟装配过程中无干涉错位问题。材质与渲染环节，针对UPVC塑料材质的哑光磨砂质感进行参数调试，阀体部分调整漫反射颜色为中灰色，添加细微的塑料颗粒凹凸纹理，还原工业塑料件的真实表面质感；操作手柄设置为红棕色硬质工程塑料材质，适当调整高光反射参数，模拟手柄表面轻微的磨砂防滑处理效果；渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出阀体的轮廓结构与齿纹细节，辅光源补全暗部光影避免出现死黑区域，添加柔和的地面反射效果，让整体渲染图呈现出接近实物样品的展示效果。结构设计层面，这款球阀采用双由令活接结构，两端的锁紧接头可独立旋转，能够在不挪动两端管路的情况下完成阀门的安装与拆卸，大幅提升管路施工的便捷性；球体密封结构采用全包覆软密封设计，建模时还原了密封件的压缩量设计，保证阀门在额定压力下的密封性能；阀杆与手柄的连接采用扁方防转结构，搭配顶部的限位结构，限制手柄的旋转角度为90度，精准对应阀门的全开与全关状态，避免操作过度导致的内部结构损坏。整体设计思路围绕民用及工业流体管路的实际使用需求展开，所有结构尺寸均遵循sch80壁厚等级的塑料管路标准，既保证了阀门的结构强度满足高压工况使用要求，也兼顾了塑料阀门轻量化、耐腐蚀、易安装的产品特性，可用于塑料管路系统的方案展示、安装模拟、产品结构验证等多个场景。
