小型挖掘臂作业装置三维结构设计

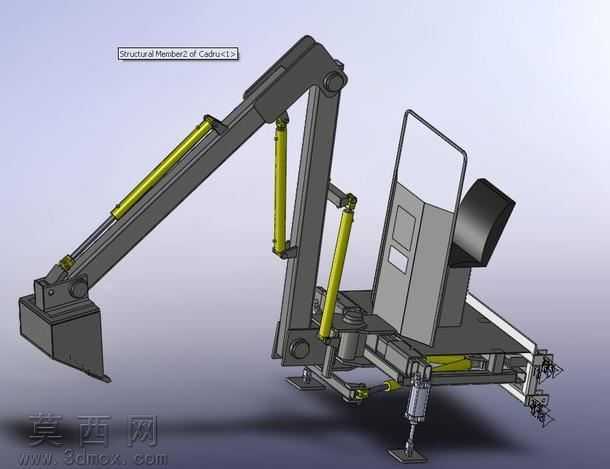

本作品为小型挖掘作业装置的三维建模成果，建模过程中优先采用标准化组件与简洁几何构型，在保证结构强度的前提下尽可能压缩制造成本，兼顾作业性能与轻量化需求。建模阶段对动臂、斗杆、铲斗的铰接点位进行了精准参数化设定，严格匹配设计尺寸规范：其中参数K为5018毫米、L为4974毫米、J为4121毫米、G为3377毫米、H为1500毫米，整体装置总重量控制在1100公斤，适配小型配套作业载体的安装承载需求。模型完整还原了液压驱动系统的布局，多组黄色液压油缸分别对应动臂升降、斗杆收放、铲斗翻转的动作驱动，油缸铰接位置经过运动仿真校验，可实现全行程无干涉的连贯挖掘动作，作业覆盖范围完全匹配预设尺寸参数。驾驶操作区域采用简化防护构型，预留了座椅、操作杆的安装空间，底座部分设置了可伸缩的液压支腿结构，作业时可伸出支撑保证整机稳定性，行走连接端预留了与配套底盘的安装接口，可直接适配小型滑移装载机或农用动力底盘。材质渲染阶段对金属结构件采用哑光深灰金属质感，还原工程机械结构件的漆面效果，液压油缸活塞杆部分做亮面金属处理，缸筒部分匹配工程黄涂装，操作区域的防护框架做半透明与实体结合的展示效果，清晰呈现内部操作空间布局。设计过程中对所有铰接销轴位置做了同轴度约束，结构件的连接法兰、加强筋位置均按照受力分析结果做了加厚处理，在控制整体重量的同时保证挖掘作业时的结构刚性，整套模型的零部件通用化率较高，可有效降低后续加工生产的配件采购与维护成本，按照常规加工流程测算，单套装置的生产组装总工时约为20小时，具备较好的落地生产可行性。模型完整呈现了挖掘装置从底座连接、支腿支撑、臂架动作到铲斗作业的全结构细节，可用于小型挖掘设备的结构验证、教学演示或改装设计参考。
