半自动电缆标号绑带设备三维结构设计

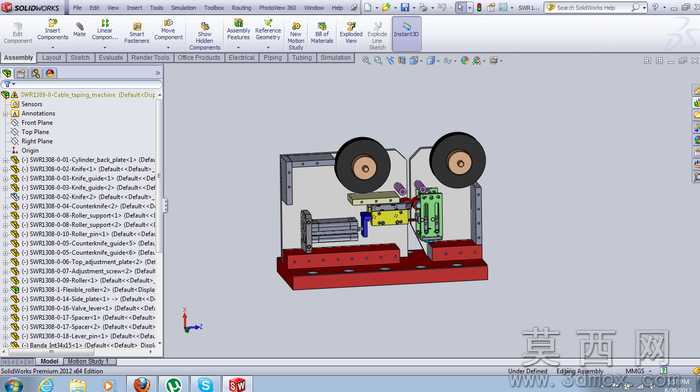

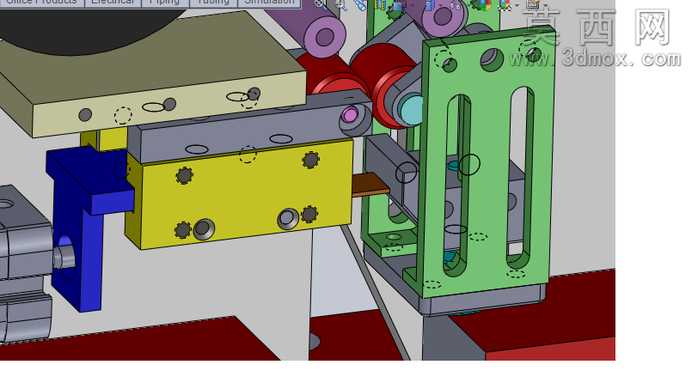

本作品为针对电缆标号绑扎工序设计的半自动加工设备三维模型，整体采用SolidWorks平台完成全参数化建模，从装配体层级到单个零件特征均保留完整建模逻辑，可直接用于结构拆解、工程图导出与二次优化设计。模型整体采用模块化布局设计，底部为一体化安装基座，采用铸铁材质模拟，表面做安装孔位阵列与定位槽设计，保证设备整体安装刚性与工位定位精度；基座上方对称布置两盘标号带料卷安装机构，料卷轴采用带阻尼的旋转支撑结构，可适配不同宽度的成卷标号带料，避免送料过程中出现带料松脱、偏移的问题。料卷下方依次布置带料导向组件、裁切执行组件、绑扎压紧组件与气动驱动单元，导向组件采用多组光滑导向辊搭配限位挡边，保证带料送进过程中走料顺畅无卡滞，裁切组件采用硬质合金模拟切刀结构，可实现定长标号带的精准裁切，压紧组件采用仿形压头设计，可贴合电缆外圆周面，将裁切好的标号带平整绑扎在电缆指定位置，避免出现标号翘边、绑扎错位的问题。设备驱动单元采用标准气动气缸作为执行动力，搭配对应的气动接头、管路安装位模拟，还原气动驱动的真实布局，整体结构紧凑，各功能模块之间预留足够的维护操作空间，零件之间的装配约束完全按照实际机械装配逻辑设置，包含同轴配合、面重合配合、行程限位约束等，可直接在软件中实现气缸伸缩、料卷旋转、压头开合等动作的运动仿真，验证各机构动作过程中是否存在干涉问题。材质渲染方面，基座部分采用哑光红漆金属材质模拟，安装立板采用银灰色阳极氧化铝材质，料卷采用黑色工程塑料搭配棕色纸芯材质，气缸、导向轴等标准件采用镀铬亮面金属材质，不同功能部件通过材质颜色做明确区分，方便快速识别各模块功能。设计过程中充分考虑半自动设备的操作便捷性，将待加工电缆的放置工位设置在设备正面操作区，操作人员仅需将待绑扎电缆放置到定位槽内，触发气动开关即可完成单根电缆的标号绑扎工序，相比人工手动绑扎可大幅提升加工效率与绑扎位置的一致性，有效降低线缆加工工序的人工劳动强度，模型完整还原了设备从料架、送料、裁切到压紧绑扎的全流程结构，可作为同类线缆加工设备设计的参考方案，也可用于气动类半自动工装设备的教学演示案例。
