发动机正时皮带专用更换工装结构设计

　　在商用车、乘用车的售后维修以及发动机再制造产线的维保工序中，正时皮带更换是一项对定位精度要求极高的作业，一旦正时对位出现偏差，轻则导致发动机点火时序错乱、动力输出不足、油耗异常升高，重则会引发气门顶撞活塞、连杆弯曲变形等不可逆的发动机硬损伤，带来数千元甚至上万元的维修损失。以往的正时皮带更换作业中，维修人员大多需要依赖车型专用的正时固定销、凸轮轴锁止片等零散工具，不同机型的正时标记位置、锁止点位差异极大，不仅工具适配性差，作业过程中还容易因为工具滑脱、定位偏移导致对位失准，尤其是在没有车型专属维修手册的场景下，新手维修人员往往需要反复核对正时标记，单台发动机的正时皮带更换作业耗时往往超过2小时，作业效率极低。

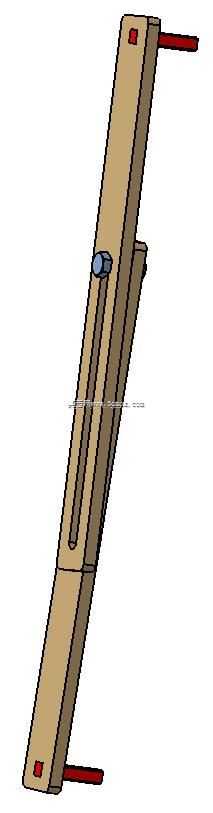

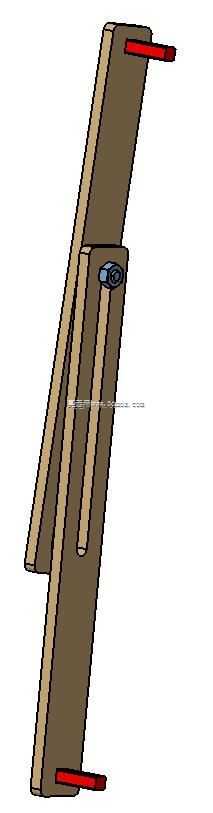

　　这款正时皮带更换工装的设计，正是瞄准了多机型通用维保的实际痛点，从结构上解决了传统零散工具适配性差、定位可靠性不足的问题。工装主体采用高强度合金钢折弯成型的双平行臂结构，臂身做了等厚度的加强筋设计，在保证整体结构刚度的前提下尽可能控制工装自重，避免作业过程中工装自身重量对凸轮轴、曲轴端的定位结构产生额外弯矩，导致定位偏移。臂身的长度经过多机型适配校核，覆盖了从1.0L小排量自吸发动机到3.0T增压发动机的凸轮轴轴端间距范围，不需要额外加装延长接杆就可以适配绝大多数横置、纵置布局的乘用车主流机型。

　　工装两端的红色标准管钳连接接口是整个设计的核心适配结构，采用行业通用的管钳连接尺寸标准，可以直接对接市面上绝大多数规格的商用管钳，不需要定制专属的夹持接头。作业时，维修人员只需要先按照维修规范将发动机一缸活塞盘至TDC上止点位置，确认进气门处于完全关闭的状态，就可以将工装两端的夹持结构分别固定在进气凸轮轴、排气凸轮轴的轴端夹持位上，通过臂身的平行限位结构，直接锁死两根凸轮轴的相对转角位置，从根源上避免了皮带拆卸、张紧过程中凸轮轴发生意外转动导致的正时偏移。和传统的单轴锁止工具不同，这款工装采用双轴同步限位的设计逻辑，不需要分别对两根凸轮轴做单独锁止，也不需要反复核对凸轮轴后端的正时标记，只要工装安装到位，两根凸轮轴的相对相位就完全固定，哪怕是在张紧轮调整、皮带安装的过程中出现外力触碰凸轮轴的情况，也不会出现相位偏移，大幅降低了作业的容错门槛。

　　从安装边界来看，工装的臂身截面尺寸控制在25mm*12mm，能够顺利伸入绝大多数发动机舱内凸轮轴端的预留操作空间，不需要额外拆卸气门室盖周边的线束支架、真空管路等附属部件，减少了维保作业的额外拆装工作量。臂身中间的枢轴连接结构采用间隙配合的销轴设计，连接位置的阻尼经过调校，既可以根据不同机型的凸轮轴间距灵活调整两个夹持臂的开合角度，又不会因为间隙过大导致夹持后出现旷量，影响定位精度。销轴端配备了防松脱的卡簧结构，避免作业过程中销轴受振动滑脱导致工装失效。

　　在实际作业场景中，这款工装可以覆盖汽修门店的日常维保、发动机再制造车间的批量装配、野外应急维修等多种工况，不需要针对特定车型准备专属的正时工具，大幅降低了维修单位的工具采购成本和库存压力。和传统的车型专属正时工具相比，这款通用工装的操作步骤更简洁，维修人员不需要记忆不同车型的锁止点位，只要完成一缸上止点的初始定位，就可以通过工装快速完成凸轮轴的相位固定，单台发动机的正时皮带更换作业时间可以压缩到40分钟以内，作业效率提升超过60%。同时，因为采用了双臂同步锁止的结构，完全避免了单轴锁止可能出现的相对转动问题，正时对位的精度可以控制在±1°以内，完全满足发动机正时系统的装配精度要求，从工具层面杜绝了因为正时错位导致的发动机维修故障。工装的所有棱边都做了圆角钝化处理，避免作业过程中刮伤发动机舱内的线束、密封件等附属部件，夹持端的接触位置做了网纹滚花处理，夹持时的摩擦力足够，不会因为发动机舱内的油污导致夹持打滑，进一步提升了作业的可靠性。
