干式柴油机活塞连杆气缸总成结构设计

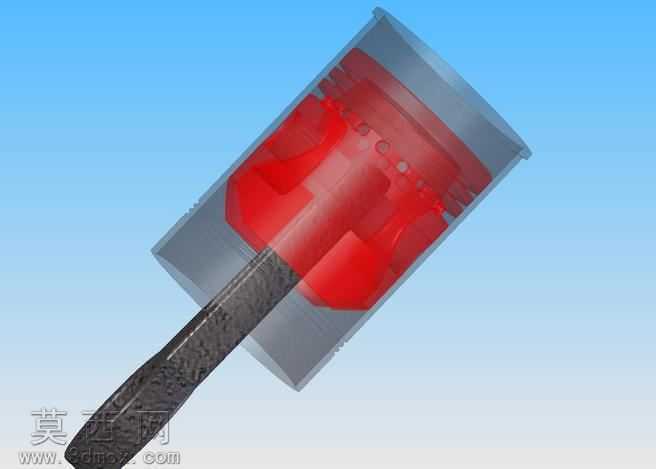

本作品为干式柴油机核心运动组件的三维建模成果，建模阶段围绕柴油机工作过程中高温、高压、高往复冲击的工况特性展开结构设计，完整还原活塞、连杆、气缸套三大核心部件的装配关系与细节特征。建模过程中首先完成干式气缸套的结构搭建，区别于湿式缸套的双层壁结构，该缸套采用薄壁单体式设计，外壁直接与缸体接触，建模时精准还原了缸套内壁的珩磨纹理特征、上下定位止口的公差配合结构，以及缸套上端面的承压密封面结构，材质设定上采用高磷合金铸铁材质参数，渲染时通过哑光金属质感搭配细微的铸造肌理，还原干式缸套高强度、耐磨的材质特性。活塞部分的建模重点还原高强度柴油活塞的结构细节，顶部的ω型燃烧室凹坑采用曲面放样建模，精准匹配柴油机直喷式燃烧室的几何参数，活塞环槽部分按照气环、油环的排布顺序完成三道环槽的切削建模，其中油环槽内的回油孔采用圆周阵列特征完成均匀排布，活塞销座部分做了加强筋结构设计，匹配活塞销的过盈配合装配要求，材质设定上采用共晶铝硅合金参数，渲染时通过半透明红色材质直观展示活塞内部的冷却油腔结构，清晰呈现活塞内部的冷却油路走向。连杆部分采用模锻钢结构建模，杆身采用工字形截面设计，在保证结构强度的同时最大限度降低往复运动质量，连杆大头的剖分结构、连杆螺栓的定位孔、小头的衬套压装结构均做了精细化还原，渲染时通过粗糙的锻钢质感搭配表面的氧化肌理，还原连杆锻件的真实材质表现。整体装配过程严格按照柴油机装配工艺完成配合约束，活塞与缸套之间预留合理的配缸间隙，活塞销与连杆小头、活塞销座之间采用转动副约束，完整还原组件在气缸内的往复运动行程，可直接用于运动仿真演示，整体模型结构严谨，细节完整，能够直观展现干式柴油机核心运动组件的设计逻辑与结构特点。
