带安装支架的定向旋转脚轮结构设计

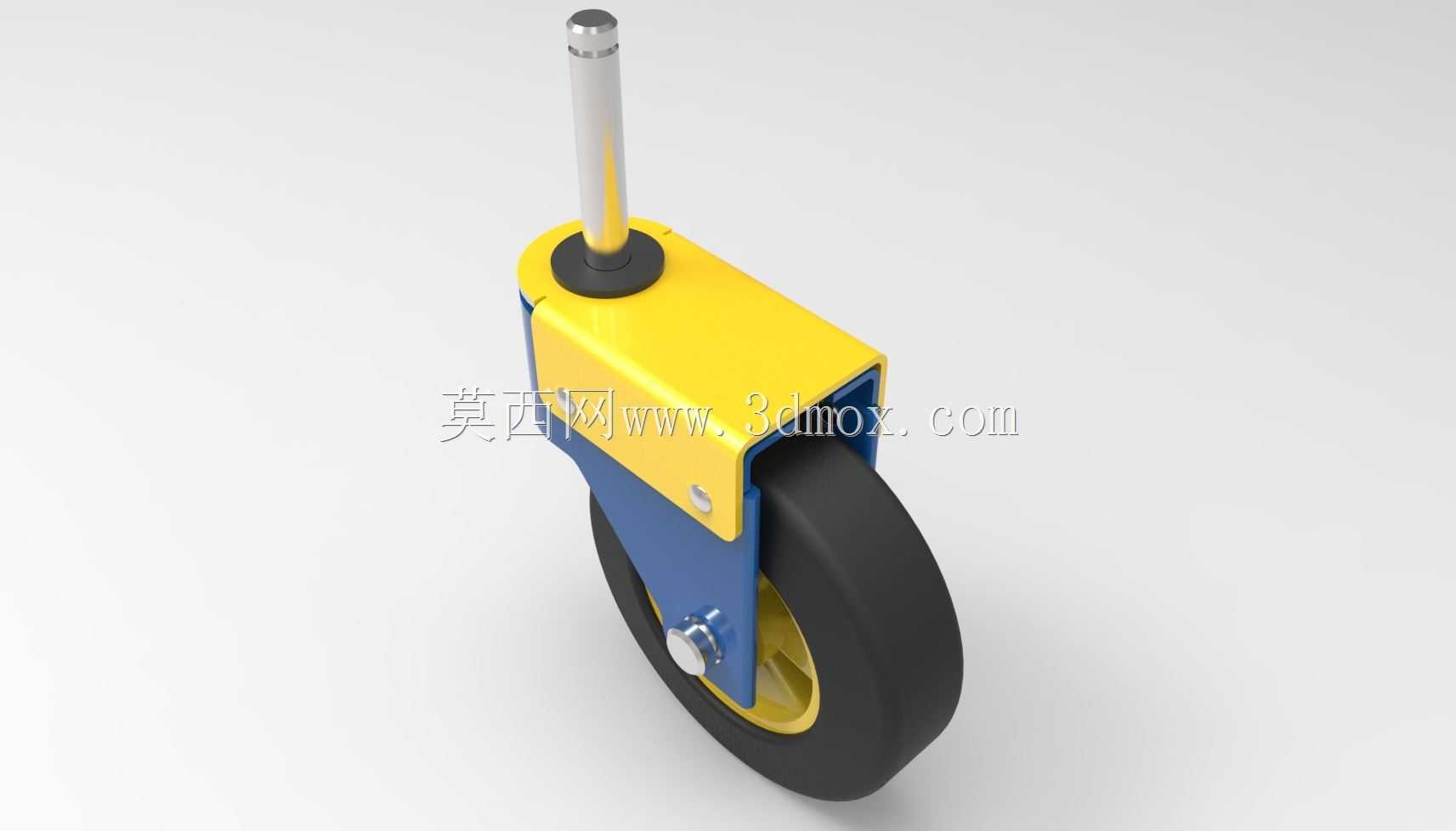

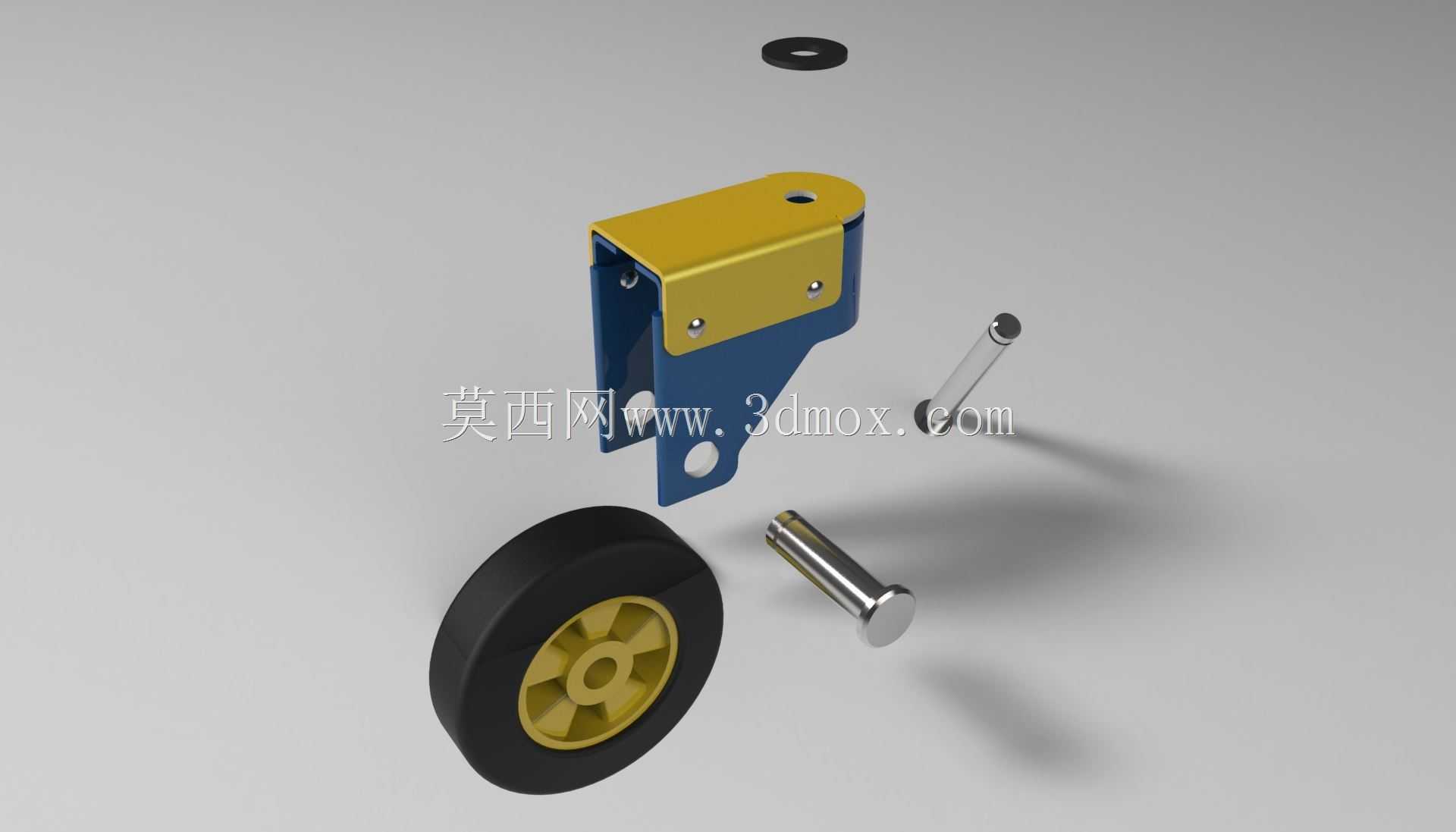

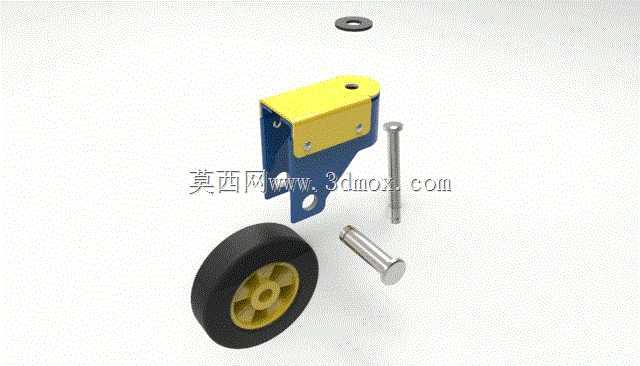

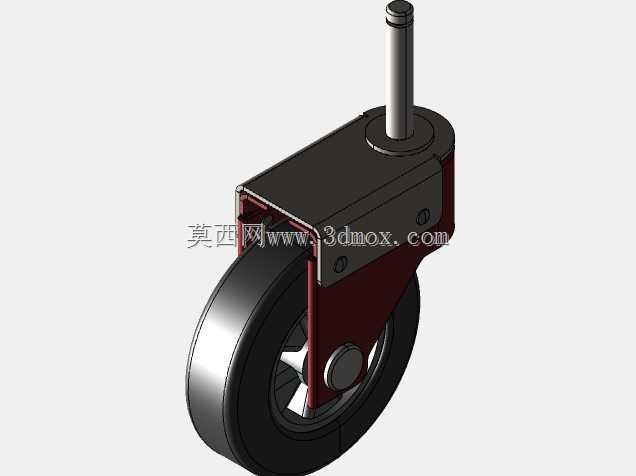

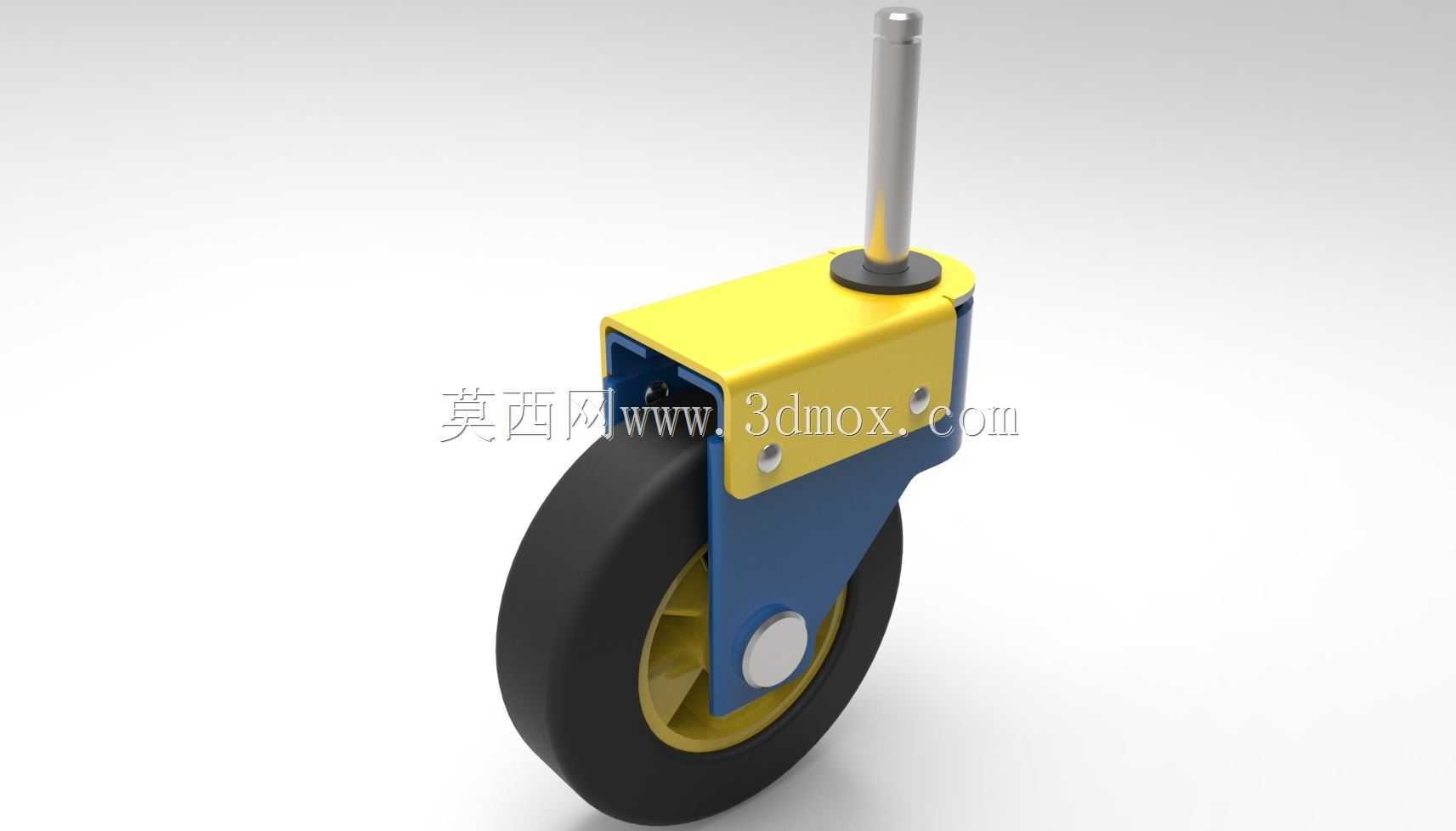

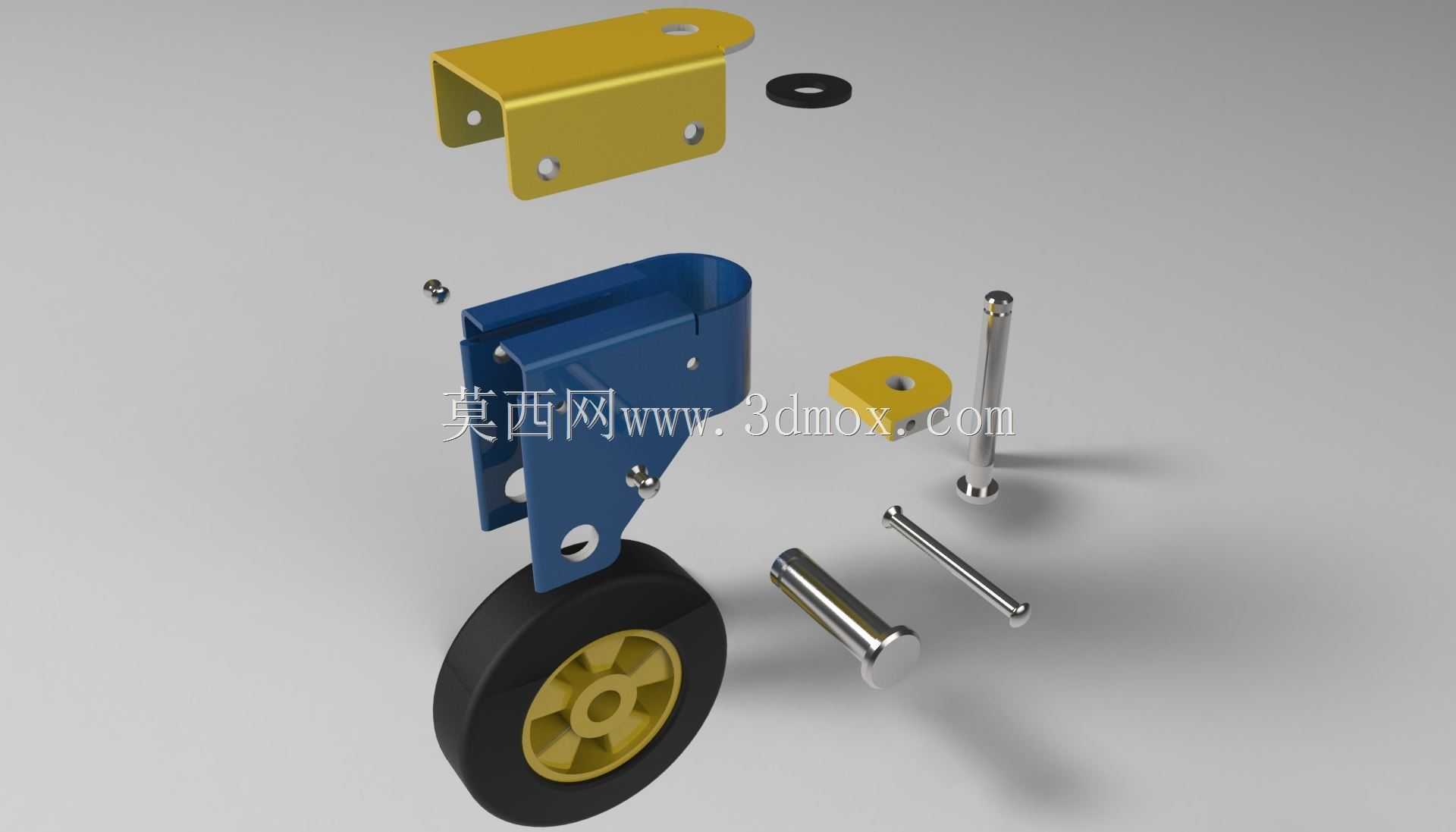

这款旋转脚轮的结构设计，首先要匹配轻型移动设备的底部安装需求，常见于车间周转工装车、小型实验设备机架、商用展示移动柜这类需要短距离频繁移位的场景，单轮额定承载适配15-30kg的设备总重，完全覆盖日常轻型移动载具的使用需求。从结构拆分来看，整套组件包含轮架主体、橡胶滚轮、轮轴、安装固定螺栓、平垫片几个核心部分，轮架采用折弯冲压成型的金属支架，上部的安装板开有单螺栓固定孔，可直接通过配套的螺栓与设备底部的安装位锁紧，平垫片的设置能分散安装面的压紧应力，避免长期受力后支架安装孔出现形变松脱。滚轮部分采用橡胶外圈加塑料轮毂的复合结构，橡胶外圈厚度适中，能在车间环氧地坪、瓷砖地面、普通水泥地面滚动时有效缓冲微小震动，不会刮伤地面涂层，轮毂的辐条式结构在保证支撑强度的同时降低了整体自重，轮轴与轮毂之间预留了合理的转动间隙，装配后滚轮转动无卡滞，侧向晃动量控制在合理公差范围内。设计时优先考虑了安装边界的适配性，轮架上部的安装面到滚轮底部的垂直高度控制在常规轻型脚轮的通用尺寸区间，安装孔位的直径适配市面通用的M8规格固定螺栓，设备原有安装位不需要额外扩孔或改孔就能直接替换安装。轮架的折弯角度经过反复校核，保证滚轮转动时不会与支架本体发生干涉，同时支架侧面的加强折边提升了整体抗侧向冲击的能力，即使设备移位时遇到小的台阶或障碍物，支架也不会轻易出现弯折变形。枢轴旋转部分的间隙配合经过优化，转向时阻尼均匀，不会出现转向过松导致的设备走偏，也不会因为阻尼过大造成转向费力，日常推行时可以灵活调整行进方向。整套结构没有冗余的复杂零件，所有紧固件都采用标准件，后期维护更换配件时不需要定制特殊零件，直接采购对应规格的标准五金件就能完成替换，滚轮磨损后也可以单独拆卸轮轴更换滚轮，不需要整体更换整个脚轮组件，有效降低了后期的使用维护成本。在建模过程中，各个零件的配合公差都按照机械设计的通用公差标准设定，装配关系完全符合实际生产的装配逻辑，不存在干涉或无法装配的结构问题，不管是用于设备选型的结构参考，还是用于脚轮产品的改型设计，都能直接作为结构参考依据。
