BBCNC1221优化型数控系统执行模组结构

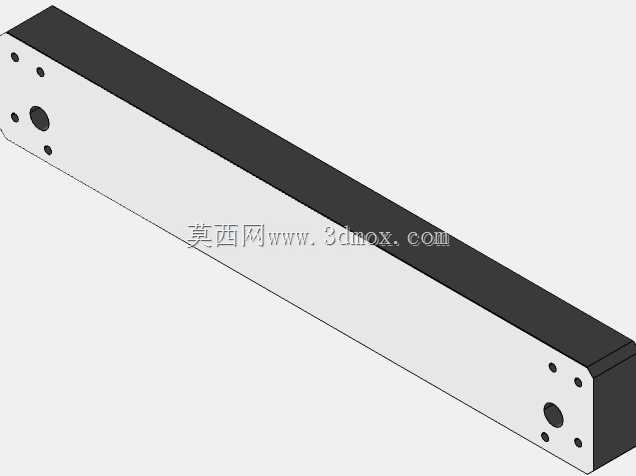

　　该数控系统执行模组面向中小型数控加工设备的进给轴改造与专用机床定制场景设计，可直接适配台式数控铣床、小型雕刻机、水切割设备的X/Y轴直线运动需求，也可作为自动化上下料工位的水平移载单元使用，在广告板材加工、小型五金零件铣削、非金属材料裁切等场景下，能替代传统丝杆传动的滑台结构，降低设备组装时的传动调试工作量。从结构设计逻辑来看，模组采用铝型材作为主体承载梁，型材截面经过加强筋优化，在控制整体重量的同时保证长行程下的抗弯刚度，避免高速运动时出现梁体颤振影响加工精度。驱动端选用集成式伺服电机搭配同步带传动结构，相比同行程丝杆模组，传动效率更高、运行噪音更低，且长行程下无需考虑丝杆下垂带来的精度损失，维护时仅需定期检查同步带张紧度即可，

　　日常运维难度远低于丝杆传动结构。模组的滑台部分采用多滑块配合直线导轨的导向形式，滑块与导轨的预压等级可根据实际负载需求调整，轻载高速场景下可选用低预压滑块降低运行阻力，重载切削场景下更换中预压滑块即可提升整体刚性，滑台安装面预留了标准T型槽与螺纹孔阵列，可直接固定加工主轴、夹具或者吸附平台，无需额外制作过渡连接板，缩短设备组装周期。安装边界方面，模组两端的端板预留了垂直与水平两个方向的安装孔位，既可以水平卧式安装作为设备的横向进给轴，也可以垂直立式安装作为Z轴升降单元，端板处预留了光电限位开关的安装槽与走线孔，用户可根据自身行程需求直接加装限位与原点传感器，无需额外设计传感器安装支架。传动侧的同步带张紧机构集成在电机安装座上，

　　调整时仅需松开安装座紧固螺丝，转动调节螺钉即可完成同步带张紧，无需拆解模组整体外壳，现场调试效率更高。模组的走线采用侧置拖链布局，拖链安装槽与型材主体一体化设计，电机线缆、传感器线缆均可内置在拖链内，避免运动过程中线缆与周边结构发生剐蹭，提升设备运行的可靠性。滑台的侧面预留了防尘刮屑板的安装位，在多粉尘的加工场景下可加装刮屑板，阻挡切削碎屑、粉尘进入导轨与传动区域，延长核心传动部件的使用寿命。
