龙门式数控BBCNC工作站底座结构

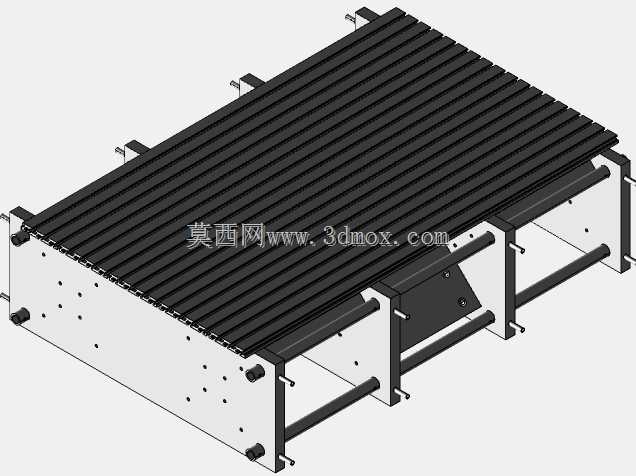

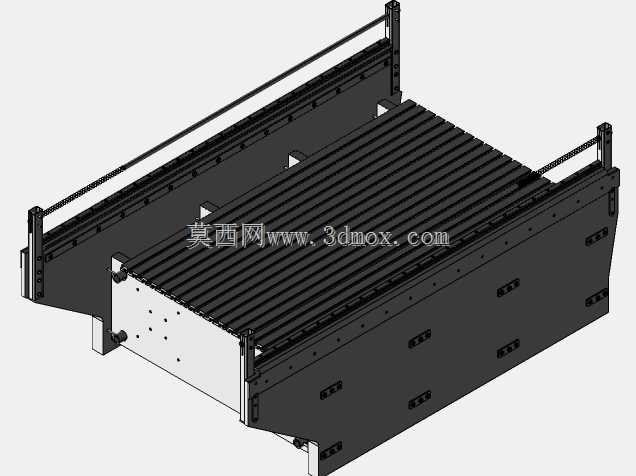

　　这款龙门式数控加工工作站的底座模块，是面向中小型数控加工场景打造的核心承载结构，可适配木工、软金属、塑料板材等多种材质的平面铣削、雕刻、钻孔加工需求，常见于小型加工工坊、创客空间、教学实训场景的数控设备搭建，也可作为定制化数控加工设备的基础承载单元使用。结构设计上采用少零件高刚性的思路，核心承载框架由板材拼接加螺栓锁固形成无变形的扭转芯结构，两侧设置加厚导向墙作为导轨安装基准，省去了传统焊接机架的二次退火、精密铣削基准面的复杂工序，降低了自制数控设备的加工门槛。导向墙顶面直接作为HGR20系列线性导轨的安装面，单根导轨配套20块滑块，可承载大跨度龙门的平稳移动，两侧导向墙的端部预留SFU1610滚珠丝杠的安装位，

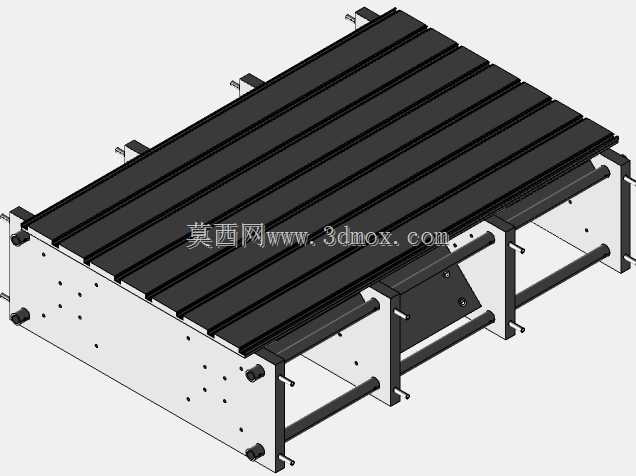

　　丝杠两端采用固定支撑结构，丝杠配套旋转圆头螺母与龙门运动部件连接，传动过程中无额外轴向窜动，保证传动精度稳定。工作台面有效加工幅面为700x1200mm，台面采用铝型材或实木板材作为铺设基础，可根据加工需求加装T型槽、真空吸附面板或者工件夹具，适配不同装夹需求。整个底座的安装边界控制紧凑，两侧导向墙的外侧预留了电气走线、拖链安装的空间，导轨与丝杠的安装位均预留了标准安装孔位，装配时无需对丝杠进行额外切削加工，仅需完成端部锁固即可完成传动部分的搭建。结构上的优化点在于将传统整体铸造机架拆分为可拼接的板式结构，所有连接节点均采用螺栓加定位销的锁固方式，既保证了整体结构的抗扭刚性，又降低了零部件的加工难度，

　　用户可根据自身加工需求选择多层板、密度板或者钢筋混凝土预制板作为结构板材，在保证刚性的前提下控制整体制造成本。底座的侧面预留了水平调节脚的安装位置，可在地面不平整的场景下快速调平工作台面，避免因基础倾斜导致的加工精度偏差，导轨安装面的基准设计统一，装配时可通过百分表打表快速校准导轨平行度，降低了整机的装配调试难度。
