BBCNC1221优化款小型数控系统执行模块

　　这套数控系统执行模块，主要面向小型桌面级数控加工设备的改造与自研场景，常见于个人DIY数控雕刻机、小型教学用数控铣削设备、实验室非标微孔加工专机的核心驱动单元搭建，区别于大型工业机床的分体式排布方案，该模块将驱动、传动、执行输出端做了高度集成化的结构整合，能大幅缩减整机装配时的布线、对接调试工作量。从结构设计逻辑来看，模块采用分层堆叠的布局思路，上层布置步进驱动单元与防护端盖，端盖做了圆弧过渡的造型处理，既避免棱角磕碰带来的安装安全隐患，也能在日常使用中阻挡加工飞溅的切屑、切削液落到驱动元件接线端，降低接线短路的故障概率；中层采用绝缘耐温的层压板作为安装基板，兼顾结构强度与电气绝缘性能，基板上预留了多组标准安装孔位，

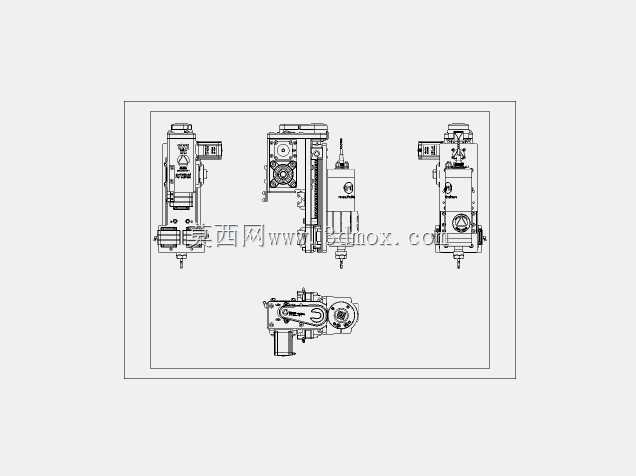

　　可直接适配市面主流的2020、3030铝型材机架安装，不需要额外做转接板加工；下层集成主轴执行单元与输出轴组件，输出轴端做了标准的ER夹头安装位，可直接装夹1-6mm直径的铣刀、钻头、雕刻刀，满足不同加工工序的刀具装夹需求。安装边界方面，模块整体横向占用尺寸控制在120mm以内，纵向安装深度不超过180mm，输出轴端面到安装基板的垂直距离预留了35mm的刀具装夹调节空间，安装时只需要保证输出轴轴线与工作台面的垂直度误差在0.02mm以内，就能满足常规小型零件加工的精度要求。传动部分采用同步带减速结构，相比齿轮直连传动，能缓冲主轴启停时的冲击载荷，降低驱动电机的负载波动，同时同步带张紧结构做了集成式的腰型孔设计，

　　调试时不需要拆解整体结构，只需要松开驱动单元的固定螺丝就能调整张紧度，日常维护十分便捷。模块上的所有电气接线端都做了侧向出线设计，走线方向平行于安装基板，不会在模块下方预留多余的线缆弯折空间，能进一步压缩整机的Z向安装尺寸，适配小行程桌面数控设备的紧凑空间布局。实际使用中，该模块可直接对接通用的CNC运动控制板卡，驱动单元的参数已经做了匹配优化，不需要用户再做复杂的PID参数调试，通电后即可完成进给与主轴转动的基础动作匹配，适合没有太多电控调试经验的结构设计人员快速搭建数控设备原型，也可作为小型专机的标准执行模块直接选型使用，减少非标设计的重复工作量。
