龙门式数控加工工作站基座结构设计

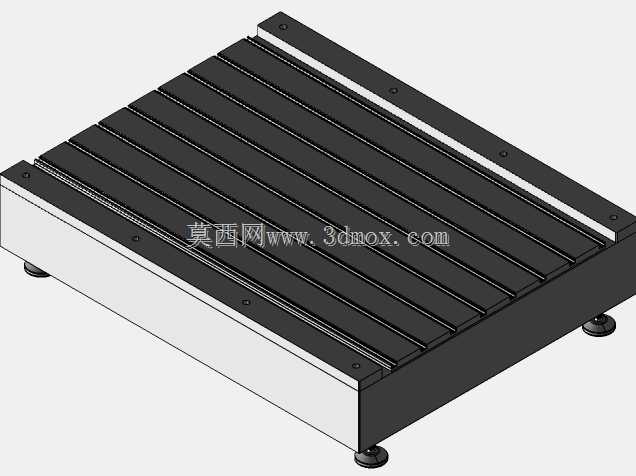

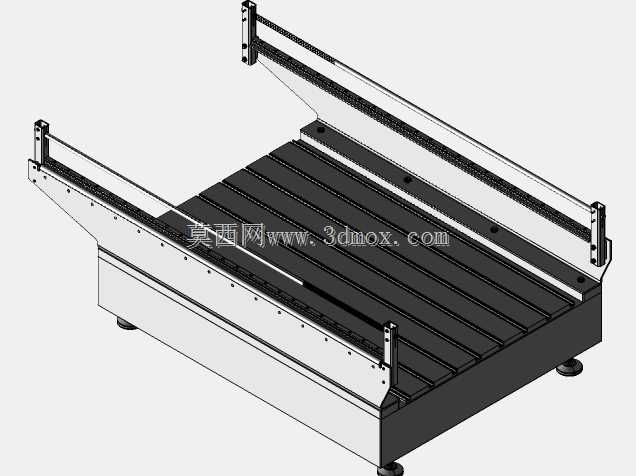

　　这款龙门式数控加工工作站基座，是面向中小型板材加工作业场景开发的核心承载结构，适配移动式龙门加工单元的安装与运行需求，可覆盖木工板材裁切、轻型金属件铣削、广告板材雕刻等多类加工场景的设备搭建需求。结构设计上采用模块化思路，将整体基座拆分为基体支撑、导轨安装、工作台面三个独立功能单元，既降低了单件加工的工艺难度，也方便后期维护时的部件更换，不需要整体拆解设备就能完成易损件的替换。基体部分采用矩形框架布局，可选择钢筋混凝土、钢筋聚合物混凝土浇筑成型，也可采用实木或多层木板拼接制作，两种基体方案分别适配高刚性重载加工场景与低成本轻型加工场景，用户可根据自身加工负载、场地条件灵活选择，不需要额外调整上部安装结构的尺寸。

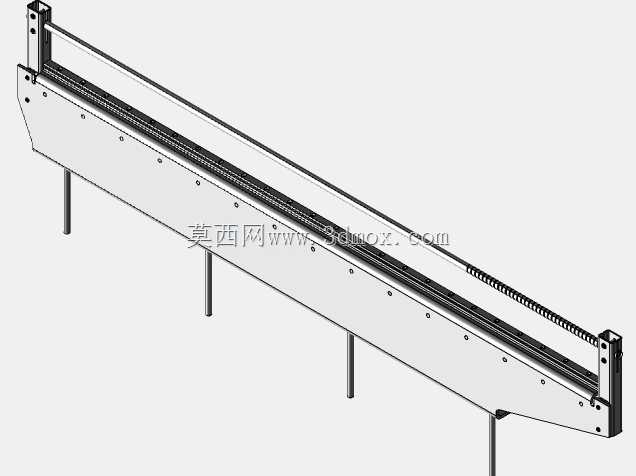

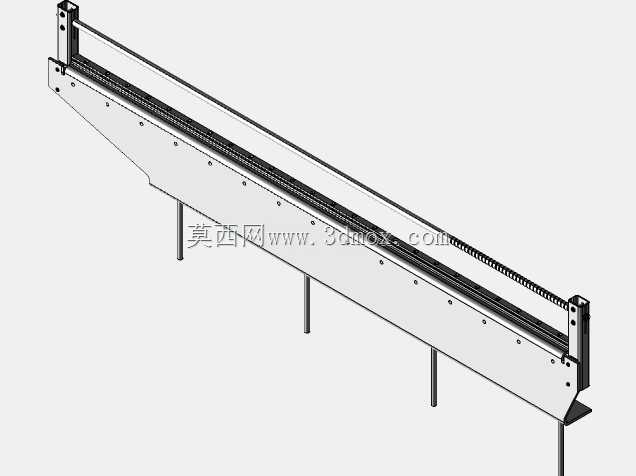

　　基体两侧对称布置钢或铝型材加工的导梁，每根导梁上预装HGR20棱柱形线性导轨，同时作为SFU1610滚珠丝杠的两端固定支撑，导轨与丝杠的安装基准面在导梁加工时一次铣削成型，能有效保证两根导轨的平行度、丝杠与导轨的同轴度，减少现场安装时的校准工作量，降低装配难度。滚珠丝杠仅在两端做安装位的切削加工，杆身中间不做额外加工处理，既保留了丝杠原材料的力学性能，也减少了不必要的加工工序，控制整体制造成本。工作台面有效作业尺寸为700x1200mm，可适配标准尺寸的人造板材、铝型材工件的装夹需求，台面可选择铝型材拼装或实木板铺设，两种台面都预留了通用T型槽安装位，方便用户加装夹具、定位块等工装附件。整体结构的部件数量少，没有冗余的复杂连接结构，

　　刚性表现稳定，能承受龙门架沿导轨往复移动时的动态载荷，避免加工过程中出现基座震颤影响加工精度的问题。安装时仅需要将基体调平，依次固定两侧导梁、铺设工作台面即可完成基座部分的组装，不需要大型吊装设备配合，适合小型加工车间、个人工坊的设备搭建场景，也可作为数控教学实训设备的搭建基础，帮助学习者理解龙门式加工设备的结构原理与装配逻辑。
