三重线轴高旁路涡扇航空发动机三维数模

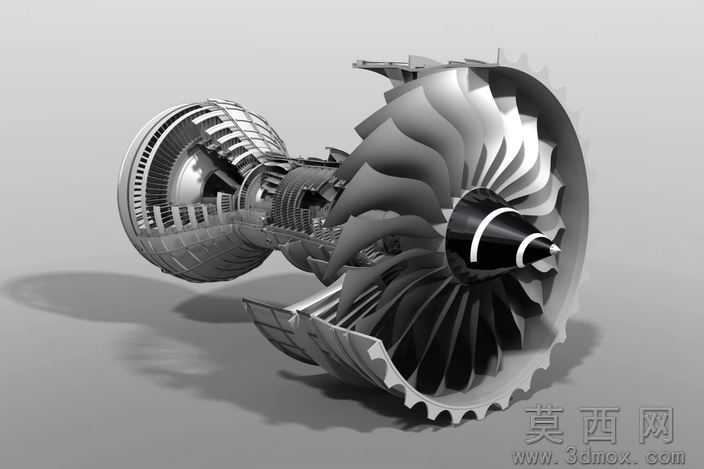

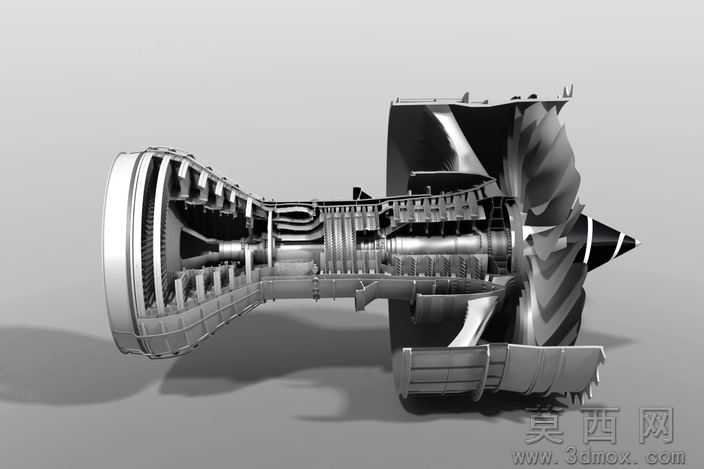

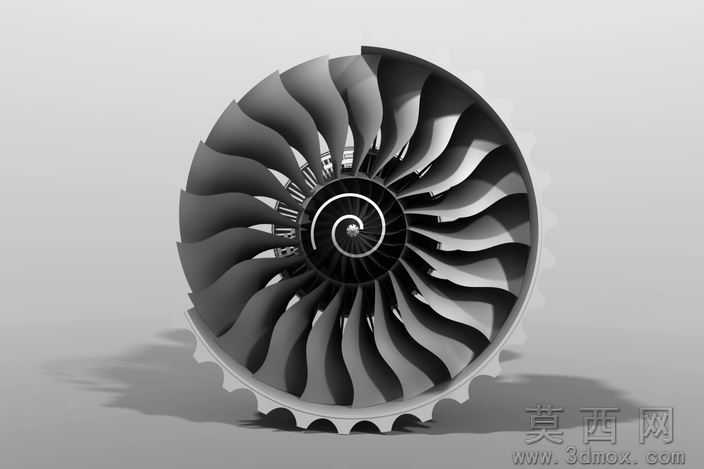

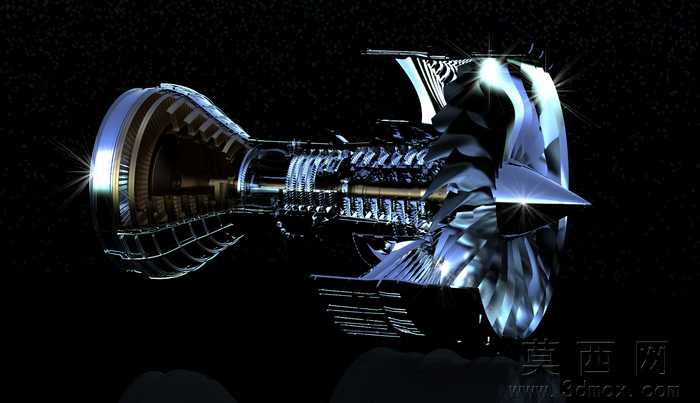

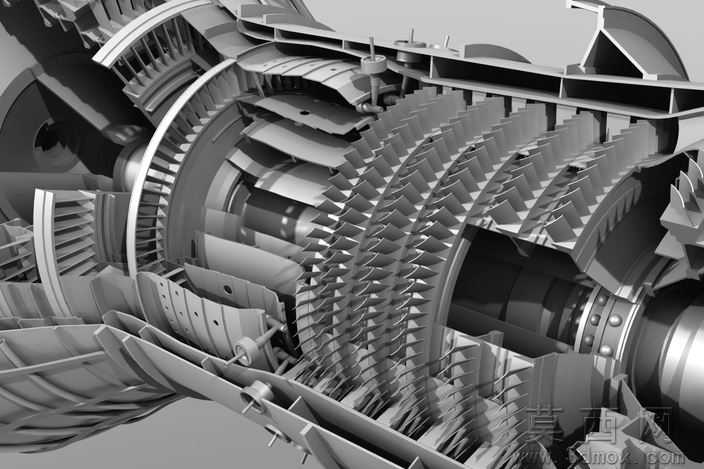

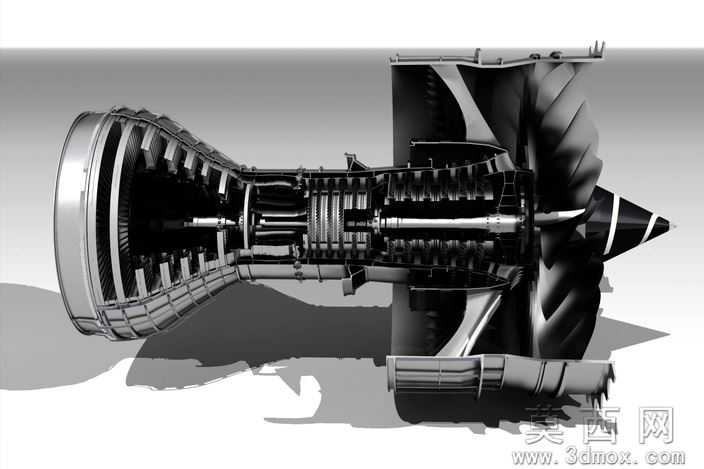

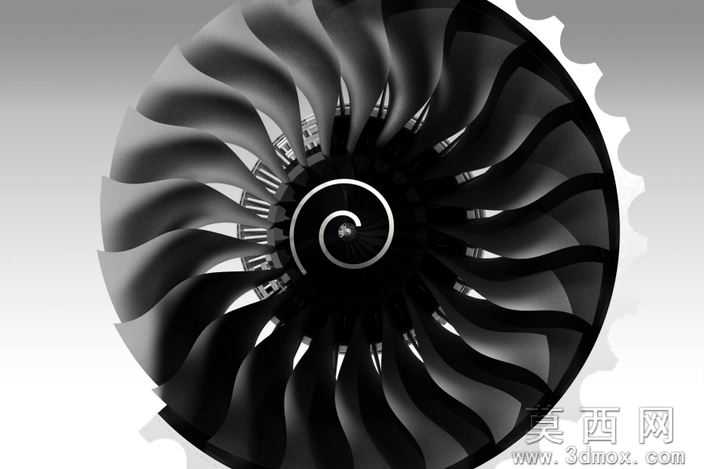

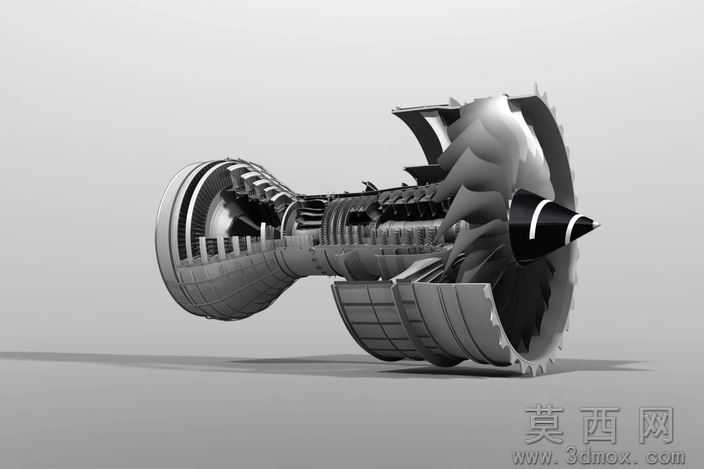

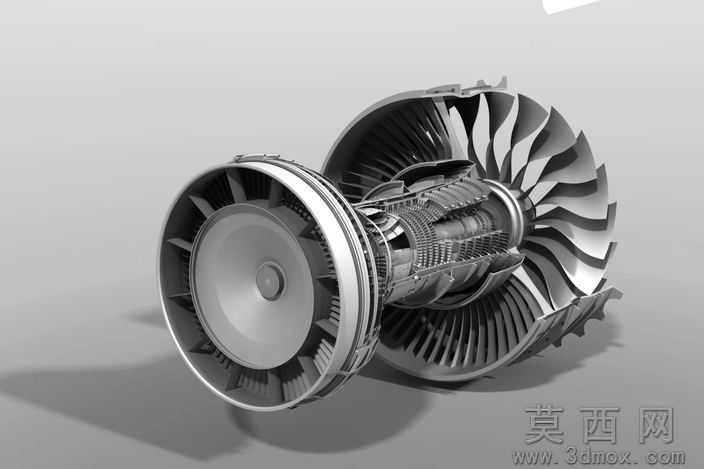

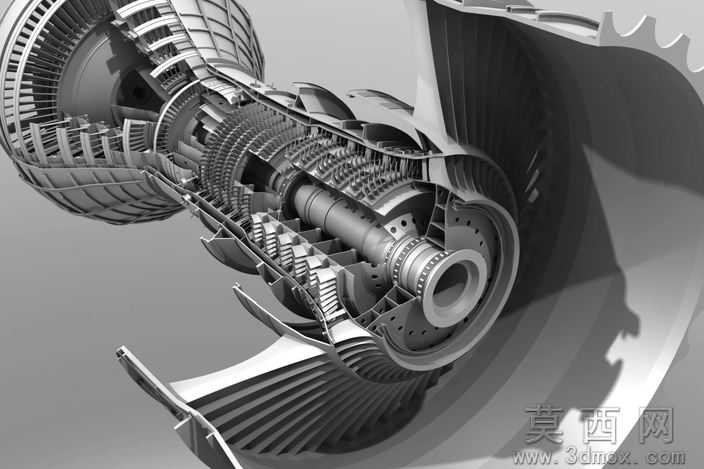

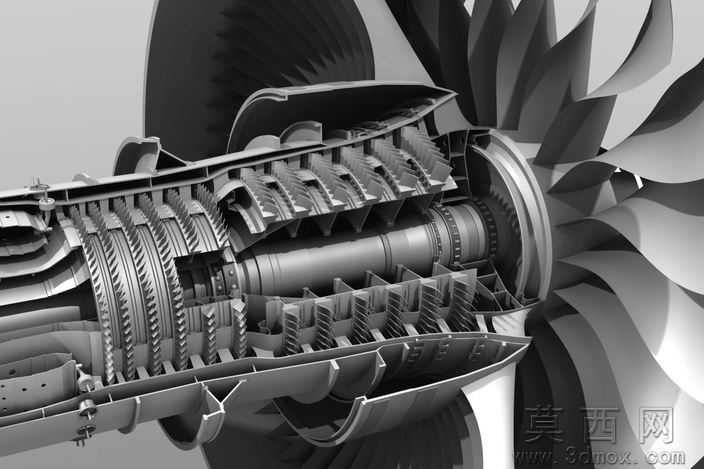

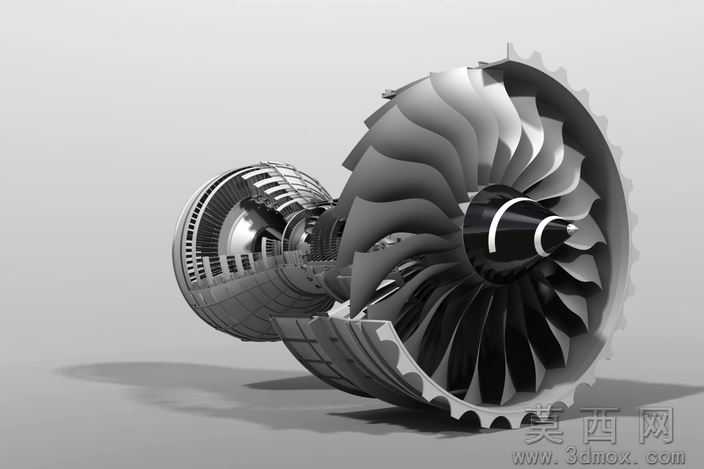

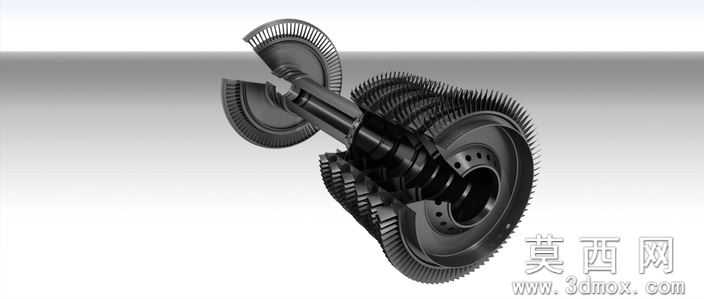

本模型为三重线轴结构高旁路涡扇航空发动机完整三维数模，建模阶段以真实罗尔斯·罗伊斯遄达1000系列发动机结构为参考，在CATIA V5R21平台完成全参数化搭建，建模过程中对初始参考模型进行了深度优化重构，剔除了原模型中90%的冗余非关键结构，对风扇叶片、压气机轮盘、燃烧室、涡轮叶片等核心部件的轮廓、装配间隙进行了反复校准，确保各部件装配关系完全匹配真实发动机的机械逻辑，不存在结构干涉问题。参数设计层面严格遵循高旁路涡扇发动机的真实尺寸比例，对风扇叶片的翼型曲面、压气机各级叶片的扭转角度、燃烧室的流道轮廓、涡轮叶片的冷却通道结构都进行了精细化参数定义，三重线轴的嵌套结构完全还原真实发动机的轴系布局，高旁路外涵道与内涵道的截面比例符合大涵道比民用航发的设计标准，各连接法兰、安装边的细节参数也按照航空发动机通用设计规范完成设置。渲染材质方面针对不同部件匹配了对应真实材质属性，风扇叶片采用钛合金哑光金属材质，压气机与涡轮叶片添加高温合金的金属质感与细微的耐高温涂层纹理，机匣部分采用复合材料与金属拼接的材质表现，轴承、传动齿轮等部件添加金属光泽与磨损细节，整体渲染效果可清晰区分发动机各功能段的结构差异，半剖展示视角可直观呈现内部流道与转子结构。结构原理上完整还原高旁路涡扇发动机的工作逻辑，外涵道气流经大尺寸风扇增压后直接排出产生主要推力，内涵道气流经低压压气机、高压压气机多级增压后进入燃烧室与燃油混合燃烧，高温高压燃气驱动高压涡轮、低压涡轮转动，分别带动对应压气机与前端风扇转动，三重线轴结构可让不同转速级的转子独立工作，提升发动机整体运行效率与稳定性，各静子、转子部件的连接结构完全符合航空发动机的机械设计逻辑。软件兼容层面，模型原生为CATIA V5R21格式，无法在CATIA V5R20及更低版本中直接打开，压缩包内同步附带通用STEP、IGES中间格式文件，可导入SolidWorks、UG NX、Pro/E等主流三维机械设计软件进行编辑、修改与二次开发，压缩包内的CATIA源文件经过ZIP格式打包存储，解压后即可读取对应工程文件。研发教学应用层面，该模型可作为航空航天类院校航空发动机结构课程的直观教学教具，帮助学生理解大涵道比涡扇发动机的内部结构与工作原理，也可作为航空发动机研发人员进行结构优化、气动仿真分析的基础参考模型，还可用于航空科普展示、航空主题文创设计的三维素材，为航空发动机相关的结构验证、教学演示、科普传播提供高精度的三维数据支撑。
