450V铝电解电容器三维结构设计

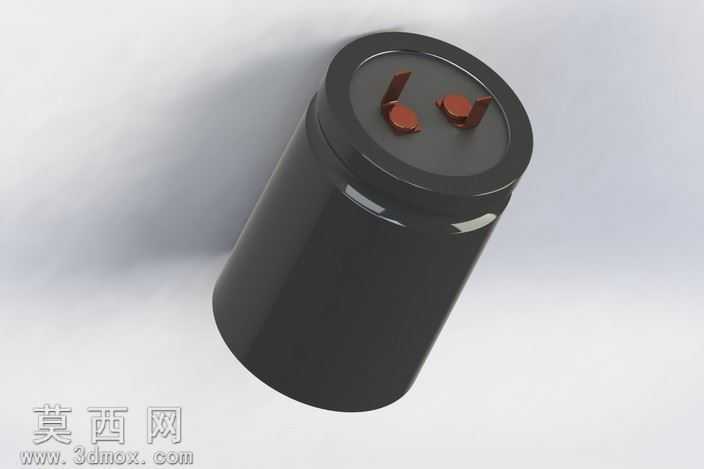

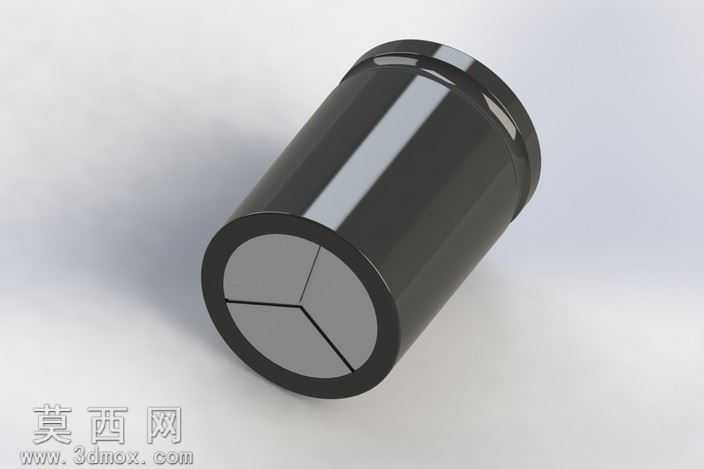

本作品为450V规格直插式铝电解电容器的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循工业级电子元件的实物测绘比例进行1:1还原。建模初期先梳理铝电解电容的核心结构组成，将整体拆分为铝制外壳、顶部密封胶盖、两个引出接线端子、内部芯体封装层四个独立模块分别构建，确保各部件装配逻辑与实物完全一致。外壳部分采用旋转凸台命令生成圆柱主体，对外壳表面做细微的哑光金属质感处理，还原铝壳拉伸成型后的细腻磨砂质感，同时在外壳侧壁添加轻微的反光倒角，模拟工业产品外壳的边缘高光效果，避免模型外观过于生硬。顶部的密封胶盖采用黑色硬质塑料材质参数设置，表面做轻微的颗粒质感处理，还原胶木封盖的粗糙哑光特性，两个引出端子分别对应正负极，建模时还原了端子的扁平插片形态，其中正极端子做加长标识处理，两个端子的安装位置、突出高度、插片厚度均严格参照实物尺寸设计，端子表面赋予红铜金属材质，添加轻微的氧化做旧效果，还原铜质引脚长期使用后的色泽质感。装配阶段采用同轴心配合与面重合配合完成各部件组装，确保外壳与胶盖的配合间隙控制在合理公差范围内，端子与胶盖的安装孔完全贴合无错位。渲染阶段采用工作室柔光环境，在电容侧后方添加主光源突出圆柱外壳的曲面光影过渡，正面添加补光弱化阴影死区，底部添加微弱的环境反射，让整体渲染效果贴近产品实物拍摄的视觉效果。设计过程中充分考虑该型号电容作为高压无源器件的结构特性，外壳的壁厚、端子的间距均符合电子行业通用安装规范，可用于电子电路装配模拟、PCB布局干涉检查、教学演示等场景，模型整体结构完整无破面，各部件可单独拆分编辑，能够满足不同场景下的使用需求。
