120mm规格台式机散热风扇三维设计作品

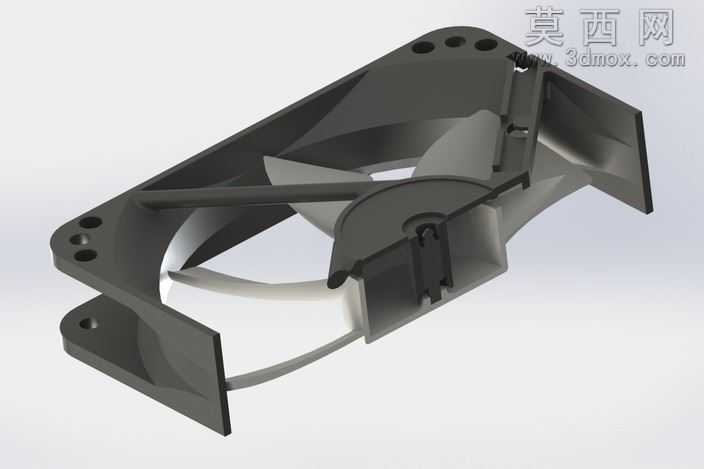

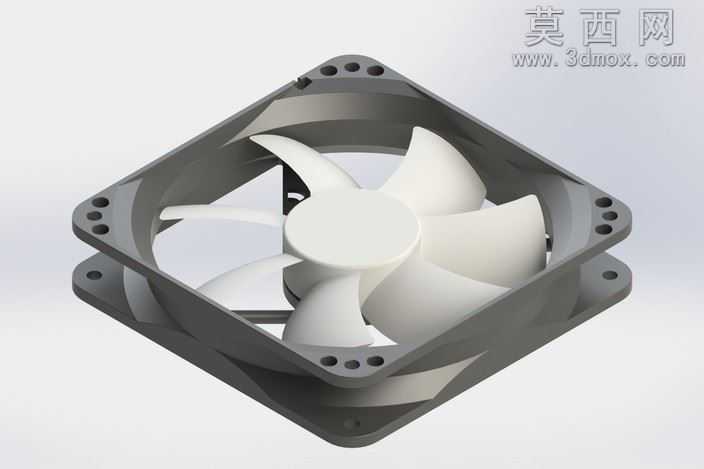

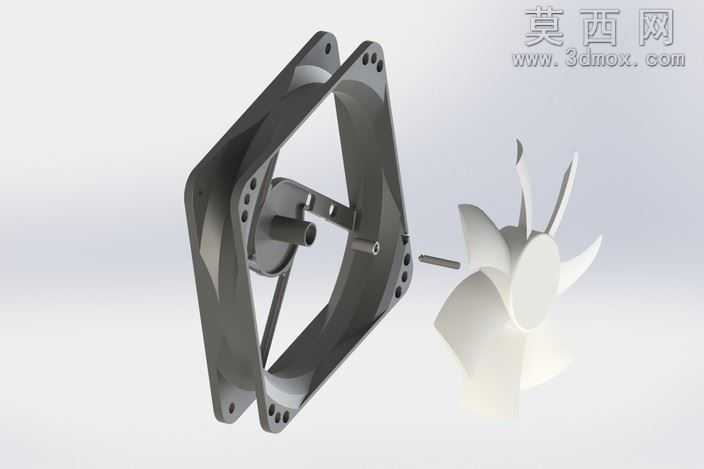

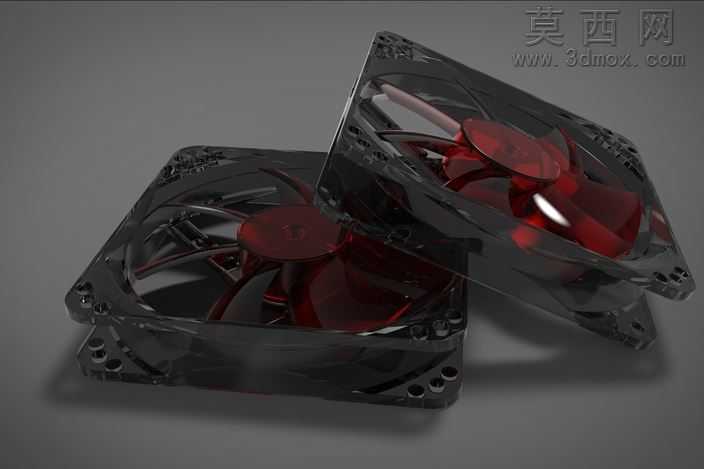

本作品为120mm×25mm标准规格台式电脑散热风扇的三维建模设计，参考曜越Tt 1225风扇的实物结构完成全参数化建模，完整还原了量产级PC散热风扇的全部细节特征。建模过程中首先基于标准120风扇的安装尺寸确定外框基准，外框采用带安装孔位的方形切角结构，四个角预留符合PC机箱安装规范的螺丝固定孔，孔位做沉台处理还原实物的安装适配结构，外框边缘做细微的圆角过渡，避免尖锐棱角同时还原量产产品的注塑工艺特征。扇叶部分采用七叶镰刀型曲面设计，建模时通过多截面曲面命令逐段拟合扇叶的弧度与倾角，还原扇叶从叶根到叶尖的渐变扭角，该扭角设计是平衡风压与风量、降低运转风噪的核心结构，叶根与中心轮毂做平滑过渡连接，轮毂表面还原品牌标识的凹陷细节，同时预留轴心装配的定位结构。外框与扇叶之间保留均匀的转动间隙，还原实物的装配公差要求。材质与渲染阶段，外框采用半透黑色硬质塑料材质，调整材质的折射与粗糙度参数，还原半透PC塑料的朦胧通透质感，扇叶采用高透酒红色PC材质，添加轻微的反射属性模拟高光下的透亮效果，轮毂部分采用与外框一致的半透黑材质，轴心位置添加金属质感的轴心装饰件。渲染时采用双角度叠放的展示构图，主光源从侧上方打光，突出半透材质的通透层次与扇叶的曲面弧度，添加柔和的环境反射增强材质真实感，暗部补光避免结构细节丢失，最终呈现的效果还原了实物半透红扇叶搭配黑框的经典视觉效果。设计过程中严格遵循PC散热风扇的通用尺寸规范，所有安装孔位、外框尺寸、整体厚度均符合12025风扇的行业标准，既可以作为电脑硬件外观展示的渲染素材，也可用于机箱散热结构的装配验证，模型结构完整无破面，各部件可拆分用于结构拆解演示，完整还原了量产风冷散热风扇的结构特征与外观质感。
