重型车削椭圆凸轮碳钢轴结构设计

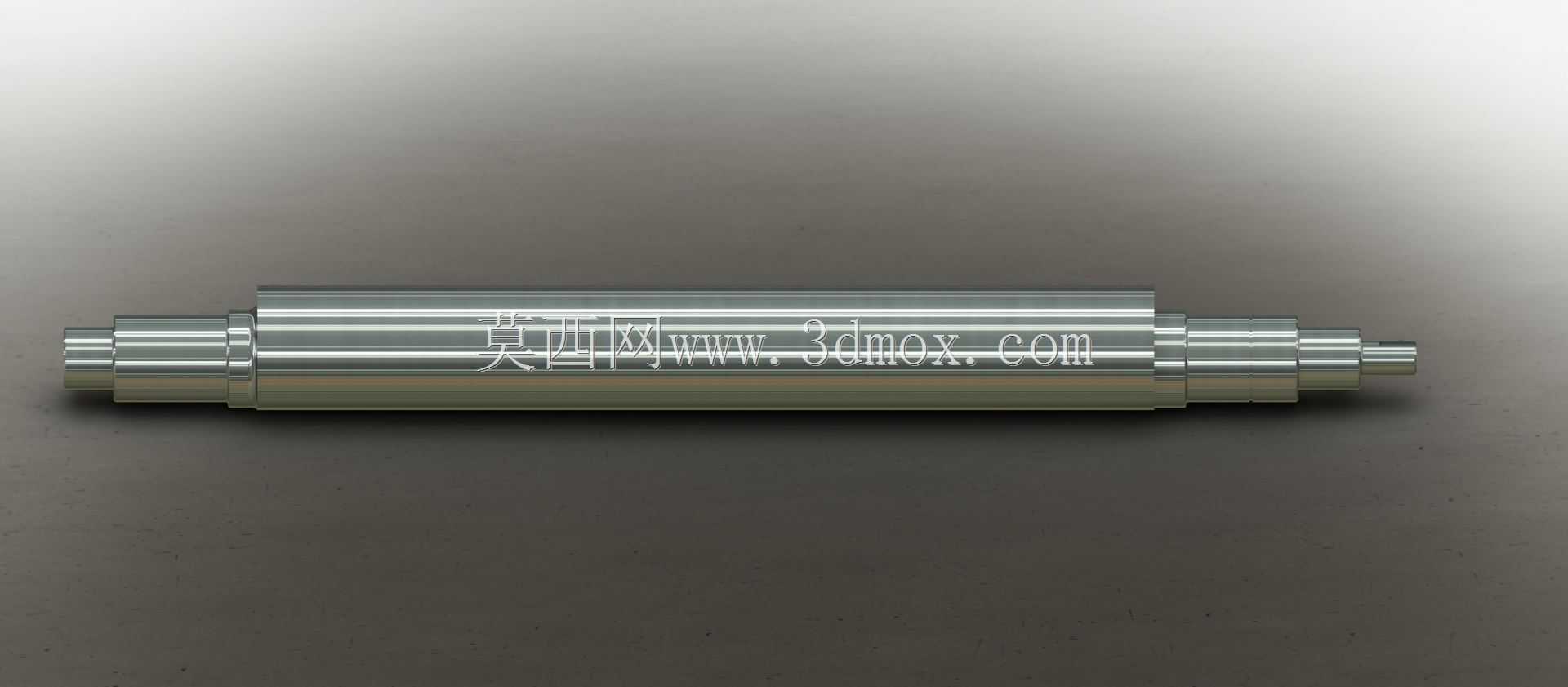

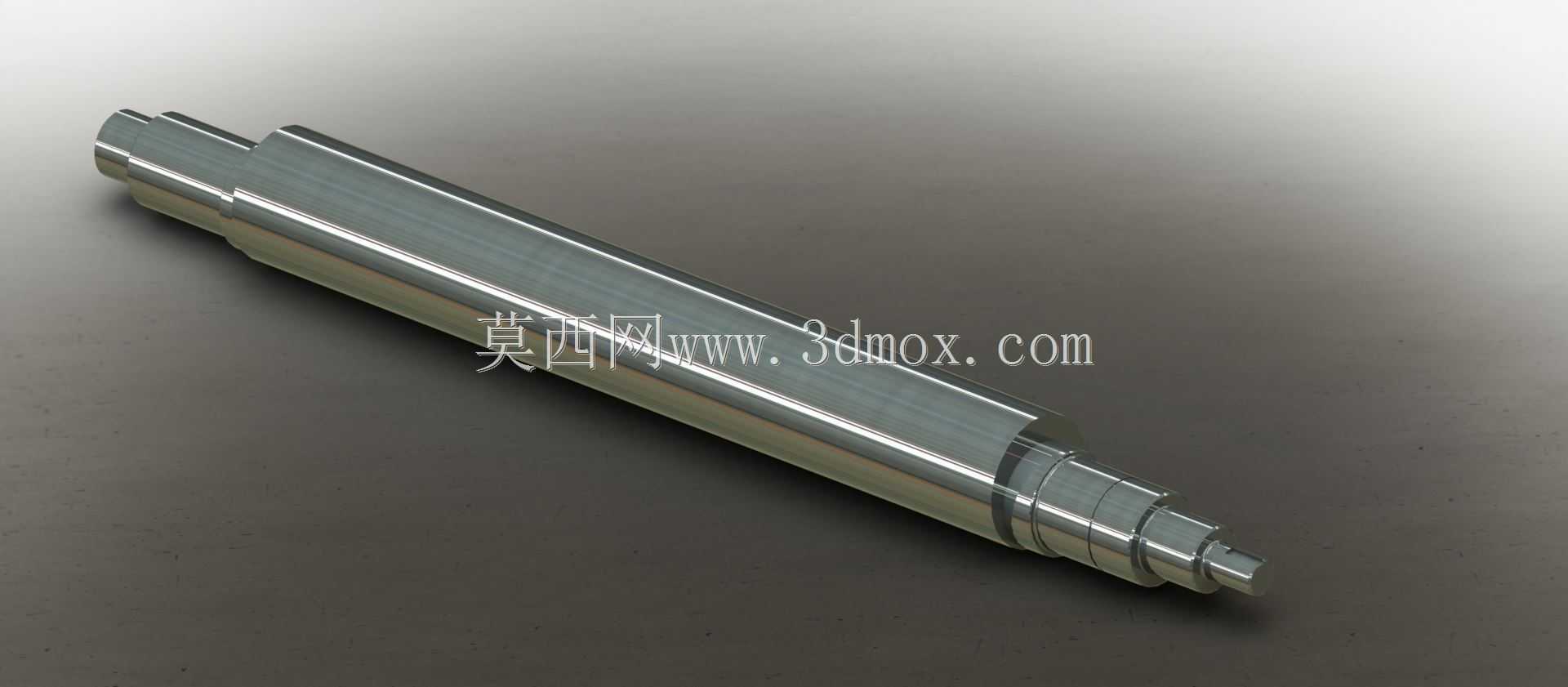

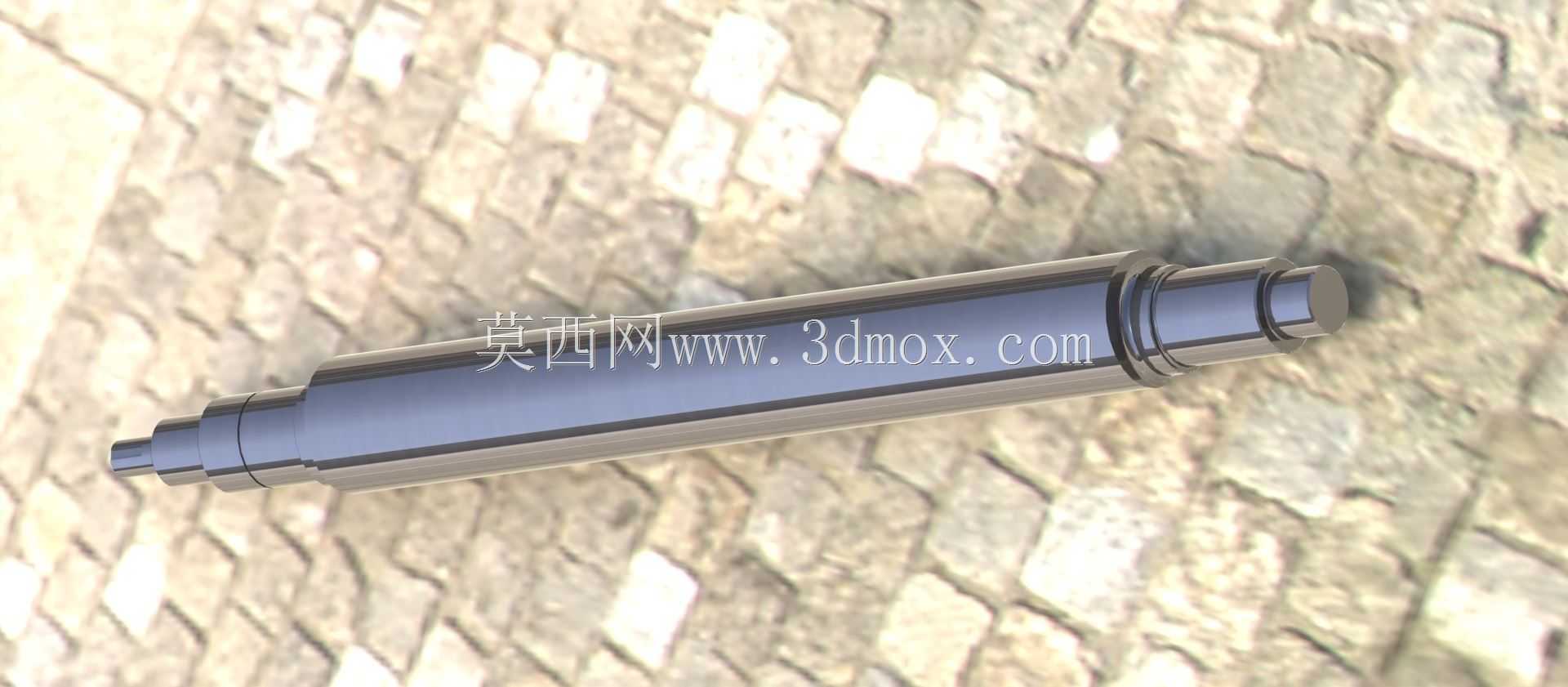

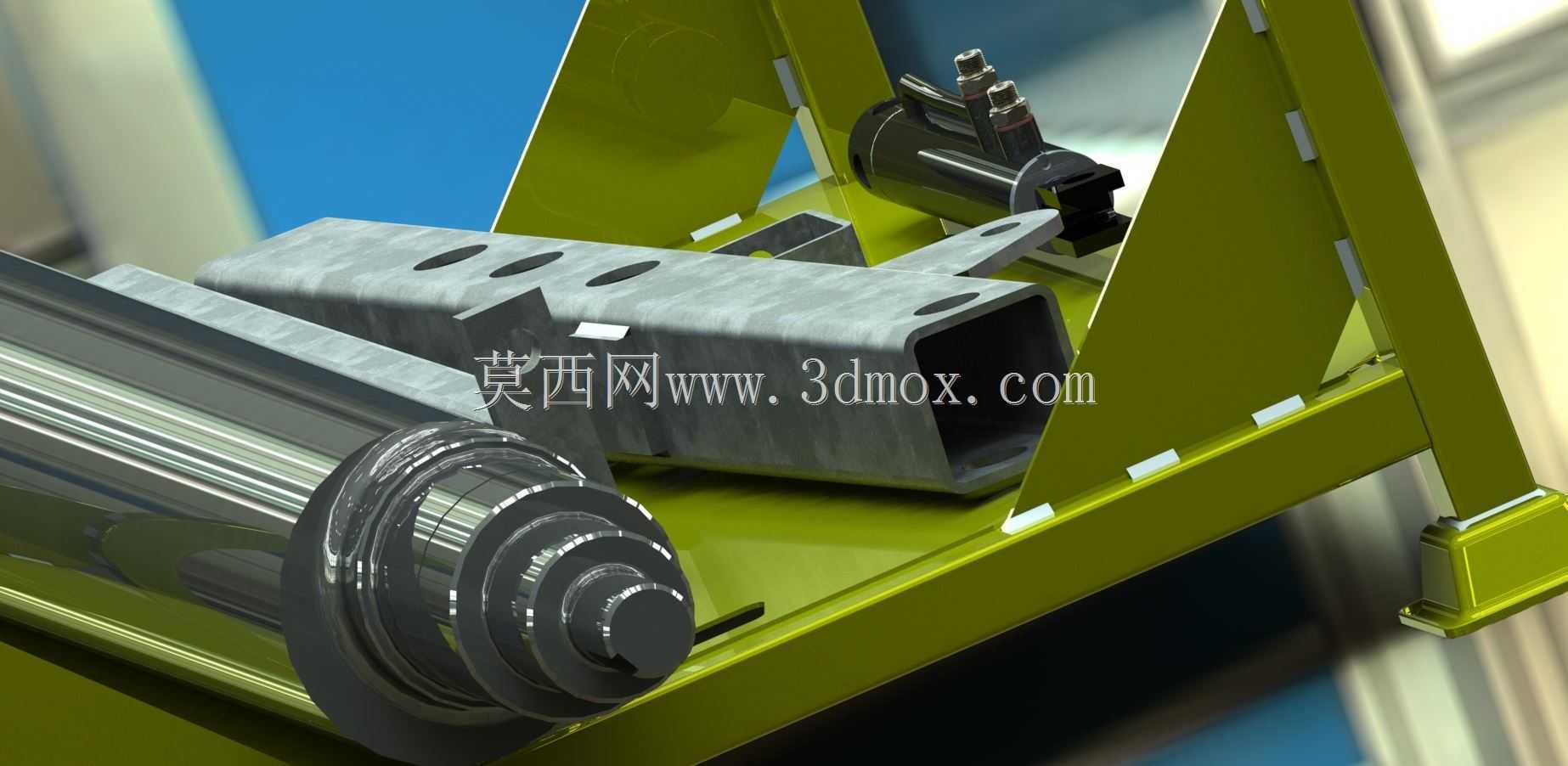

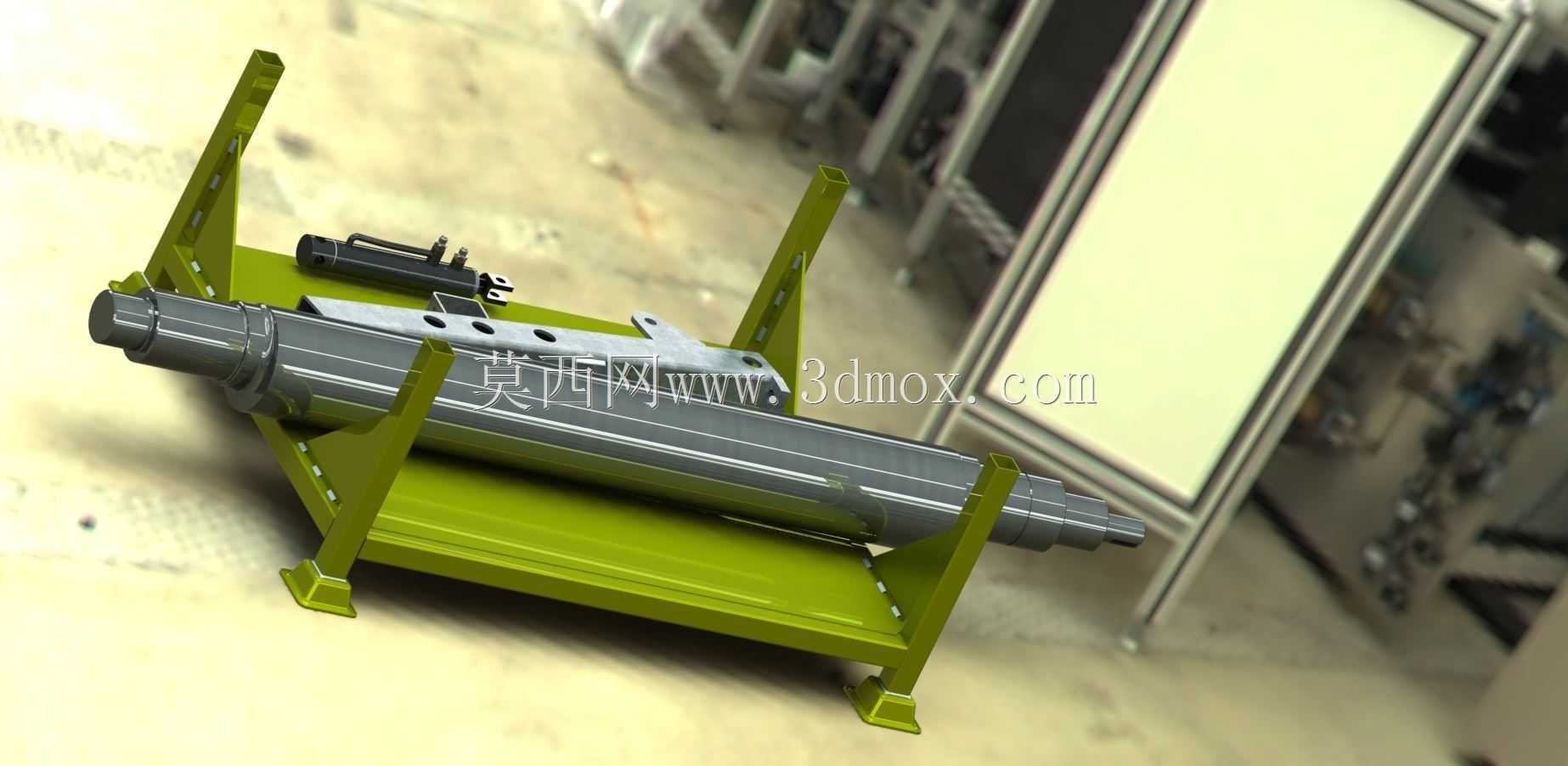

　　这类碳钢椭圆凸轮轴主要适配矿山破碎、重型锻压这类大载荷往复驱动工位，在重载工况下承担凸轮驱动的扭矩传递与轨迹输出作用，和普通轻型凸轮轴不同，该轴整体采用阶梯式变径结构，从安装端到凸轮工作段再到支撑轴颈，直径梯度按照载荷分布逐级变化，避免应力集中导致的轴段断裂问题。轴身预留的键槽采用加宽平键槽设计，匹配重型传动的扭矩传递需求，键槽的位置公差严格对齐轴段的回转中心，安装后可保证凸轮轮廓的回转精度，避免驱动过程中出现轨迹偏移、冲击载荷过大的问题。设计阶段首先核算了重载工况下的轴段挠度，将支撑轴颈的跨距控制在合理范围，保证轴高速回转时的径向跳动量在允许阈值内，椭圆凸轮轮廓的升程曲线按照重型设备的往复动作行程需求设计，

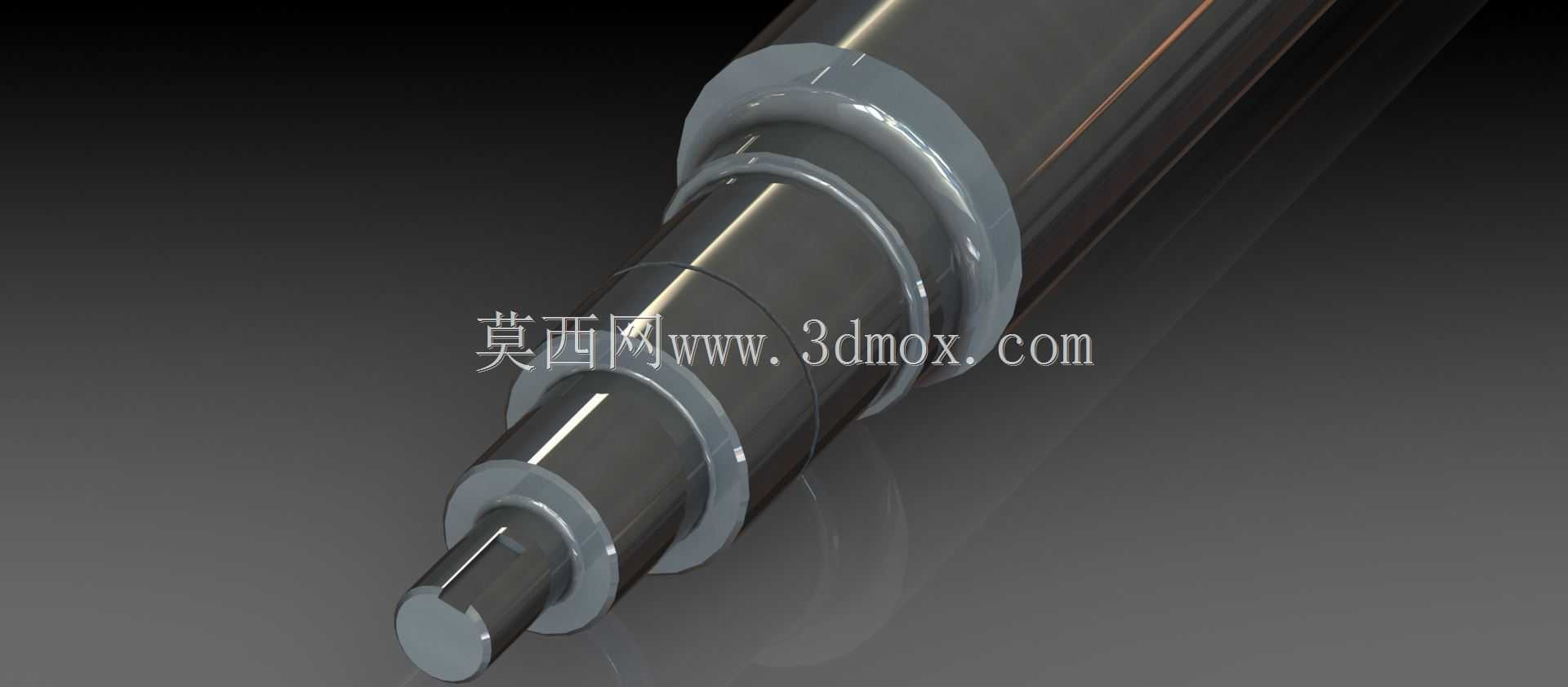

　　曲线过渡段采用平滑圆弧衔接，减少凸轮与从动件接触时的刚性冲击，降低运行过程中的噪音与接触磨损。轴的各段轴颈尺寸按照标准轴承安装尺寸设计，安装边界预留了轴承定位轴肩、锁紧螺母的装配空间，装配时无需额外加工即可完成轴承、凸轮、传动件的定位安装，轴端的细轴段用于安装转速检测元件或者轴向定位套，适配不同设备的监测与固定需求。材质选用碳钢是考虑到重型工况下的强度与韧性平衡，经过调质处理后轴身的综合力学性能可满足长时间连续重载运行的要求，表面的加工粗糙度按照配合等级要求控制，轴颈配合面达到磨削精度，非配合面采用精车处理，在保证装配精度的前提下控制加工成本。建模过程中对各轴段的过渡圆角做了明确的参数化设置，所有应力集中位置的圆角半径都按照疲劳强度要求取值，避免长期交变载荷下出现疲劳裂纹，键槽的边角也做了微小倒角处理，减少装配时的应力集中点，同时方便平键的顺利装入。
