多针式电气连接接插件三维结构设计

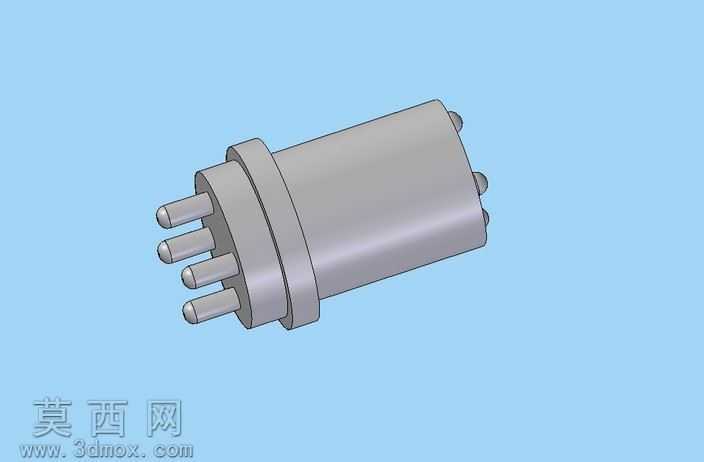

本作品为多针式电气连接接插件的三维建模设计，建模过程依托三维设计软件完成全参数化特征构建，首先通过旋转凸台特征生成接插件的圆柱形绝缘基座主体，基座前端设计有环形定位凸缘结构，用于接插配合时的轴向限位，保证对接时的位置精度。基座端面上按照圆周等分布局规则，阵列生成四根圆柱形导电插针，插针根部设计有圆角过渡结构，避免应力集中同时提升插针与基座的结合强度，插针伸出长度经过尺寸校核，满足标准接插深度要求，保证接触可靠性。基座尾部同样按照圆周阵列布局设置四个定位凸点，用于与适配插座的卡槽配合，实现防呆定位与周向固定，防止接插后发生转动导致接触不良。材质设计方面，绝缘基座部分赋予硬质工程塑料材质，添加哑光灰色塑料质感，调整表面粗糙度参数模拟注塑成型的哑光表面效果，无多余反光符合工业绝缘件的外观特征；导电插针部分赋予金属铜镀镍材质，添加轻微金属反光与细腻磨砂质感，模拟导电接插件的金属接触件表面处理效果，提升渲染真实感。结构设计上重点考量接插件的配合公差，插针直径与基座安装孔采用过盈配合参数设计，保证插针装配后无松动；基座外径与对接插座的内孔采用间隙配合参数，预留合理的插拔间隙同时保证接插后无明显晃动。设计思路围绕电气连接的可靠性与易用性展开，多针圆周布局可同时实现多路信号或电流的连通，适用于音频信号传输、低压电气线路连接等场景，整体结构无多余复杂特征，建模过程中所有特征均保留完整参数，可根据实际使用需求调整插针数量、基座直径、插针长度等关键尺寸，快速衍生出不同规格的同系列接插件模型。渲染阶段采用浅蓝色纯色背景，搭配柔和的漫反射光照，清晰呈现接插件的整体外形与各部分结构细节，阴影参数调整为软阴影，避免生硬阴影遮挡结构特征，多角度视图可完整展示接插件的前端插针布局、侧面凸缘结构与尾部定位凸点形态，完整还原接插件的三维结构特征。
