重型压制钢丝绳索具三维设计模型

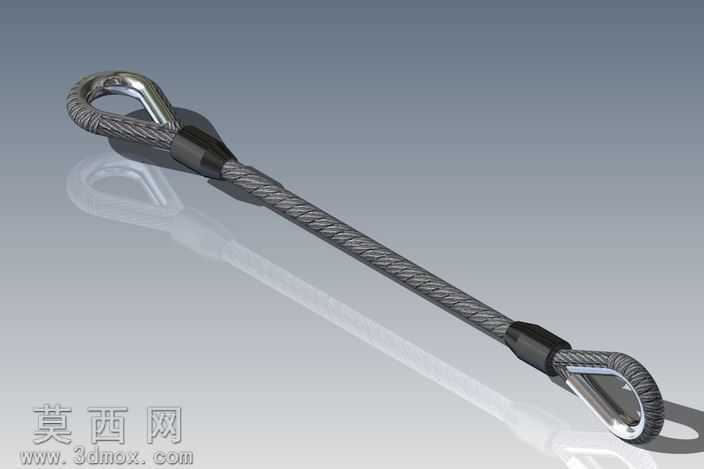

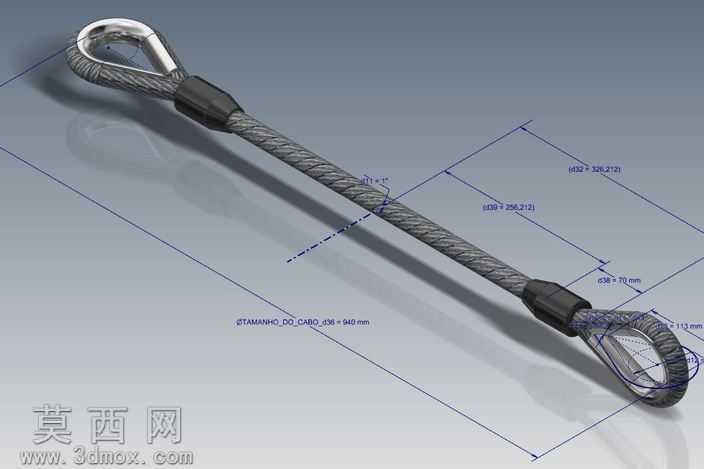

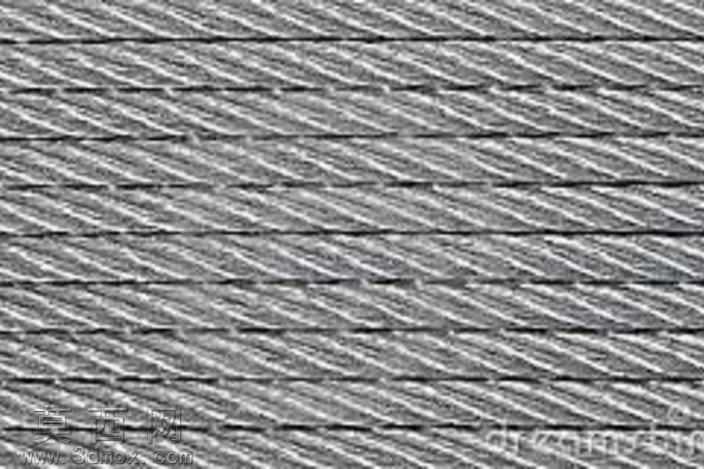

本模型为重型压制钢丝绳索具的参数化三维设计成果，建模过程采用Autodesk Inventor完成全参数化驱动搭建，可通过直接编辑参数快速调整索具整体长度、钢丝绳直径、两端吊环规格等核心尺寸，适配不同额定载荷的起重作业场景需求。建模阶段首先完成钢丝绳主体的结构还原：通过螺旋扫描特征生成多股钢丝捻合的绳体结构，精准还原钢丝绳外层钢丝的螺旋捻绕纹理，同时对绳体两端的压制合金套做了精细化结构处理，还原压制后合金套与钢丝绳紧密咬合的压接结构，清晰呈现压接部位的锥度过渡形态，确保结构表达符合实际压装工艺的成型特征。两端的鸡心环护圈与吊环结构采用实体拉伸、倒圆角、扫掠组合特征完成建模，对吊环的圆弧过渡段、鸡心环的绳槽贴合面做了公差级的结构匹配，还原鸡心环嵌入绳环内部、承托钢丝绳避免弯折受力的结构逻辑，吊环表面做了抛光金属质感的材质区分，与钢丝绳的哑光金属质感、压制套的黑色氧化质感形成明确的材质层次。渲染阶段采用工作室渐变灰背景环境，添加柔和的面光源与环境反射效果，在索具下方投射出半透明的软阴影，同时通过反射效果呈现金属部件的高光细节，清晰区分不同部件的材质属性：钢丝绳表面呈现多股钢丝排列的细微凹凸质感，压制合金套呈现哑光黑色涂层的漫反射效果，两端金属吊环呈现镀铬抛光的高反射金属质感，整体渲染效果真实还原工业索具的实物外观。设计过程中重点考量了索具的受力结构合理性，两端吊环的中心轴线与钢丝绳主体轴线保持完全共线，避免起吊过程中产生额外的偏载力矩，压制套的长度、厚度参数均参照通用起重索具的行业标准设定，鸡心环的绳槽曲率与钢丝绳直径完全匹配，确保模型结构符合实际工业产品的设计规范，可用于起重作业场景的装配模拟、索具选型展示以及相关机械结构的教学演示使用。
