本田CBR600RR摩托车三联夹结构设计

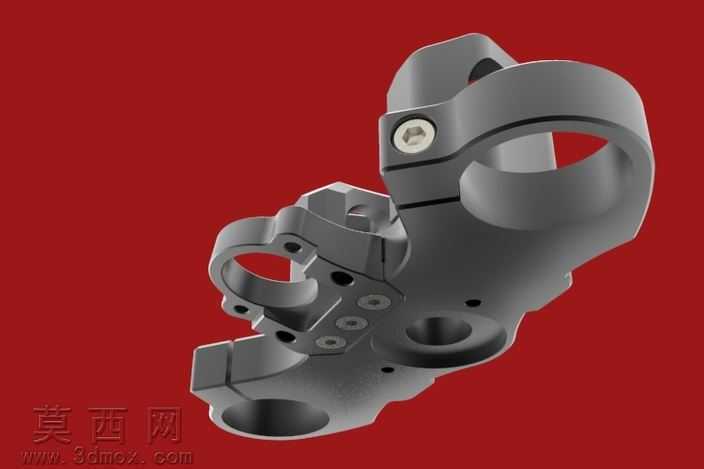

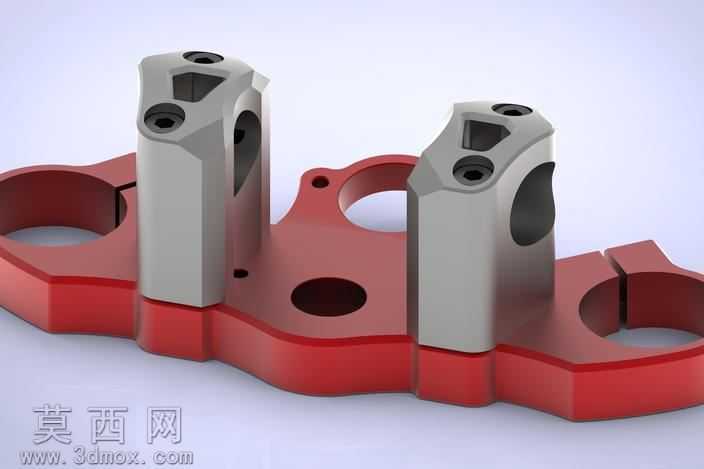

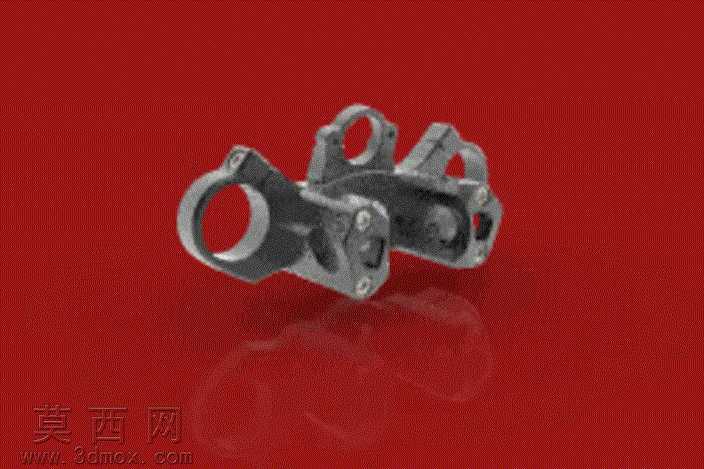

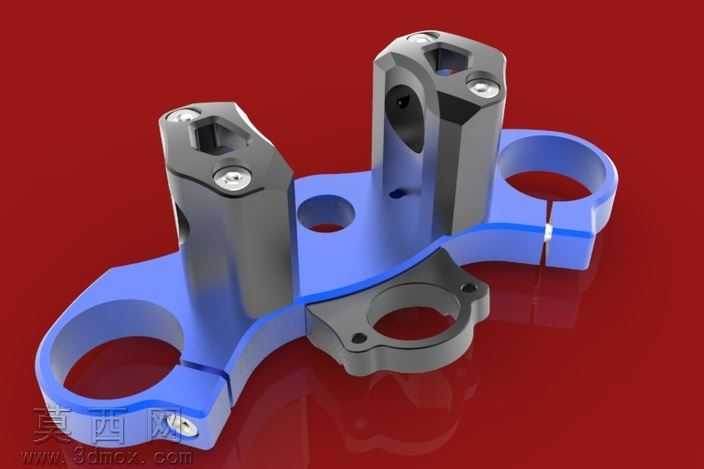

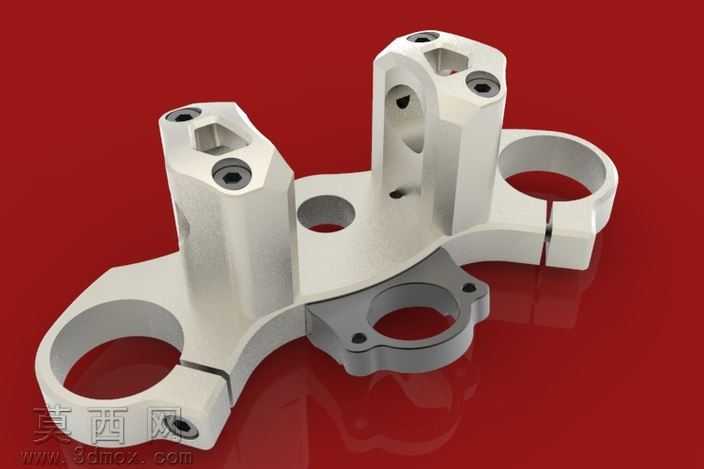

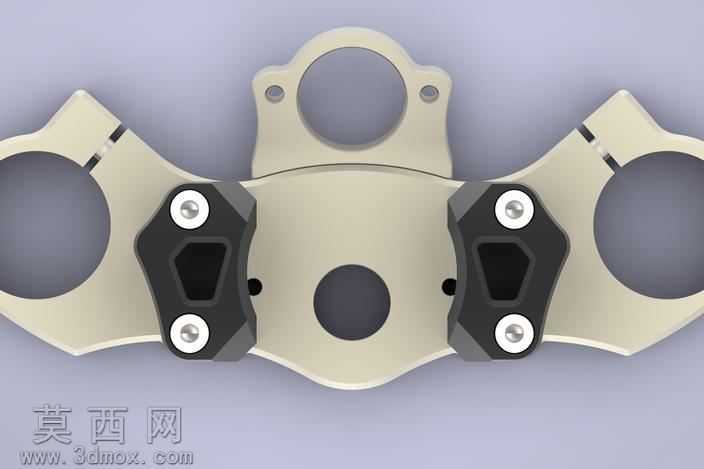

本作品为适配本田CBR600RR车型的摩托车转向三联夹三维结构设计，建模阶段依托主流三维机械设计软件完成全参数化特征搭建，从基础的基准轴、基准面定位开始，先绘制三联夹与方向柱配合的中心套筒截面轮廓，通过拉伸、切除特征构建套筒主体结构，再分别延伸出左右两侧与前减震器配合的夹持臂结构，针对夹持臂的锁紧部位，单独绘制螺栓过孔、螺纹孔的安装位特征，还原实际装配的紧固结构。建模过程中严格遵循摩托车转向机构的装配尺寸规范，中心套筒的内孔直径、两侧夹持臂的中心间距、夹持孔的内径尺寸均匹配CBR600RR原厂前减震与方向柱的适配参数，同时对夹持臂的过渡圆角、加强筋结构做了细节优化，在保证结构强度的前提下尽可能降低零件自重。材质渲染阶段，为零件赋予了哑光磨砂金属材质，模拟铝合金锻造件的表面质感，调整材质的粗糙度、金属度参数，还原金属零件在光照下的漫反射效果，同时搭配高反光的红色背景平面，通过环境光遮蔽效果凸显零件的轮廓层次与结构细节，渲染输出的效果图清晰展现了三联夹的整体造型与各部位结构特征。结构设计上，该三联夹采用一体式锻造结构思路，中心套筒与两侧夹持臂为一体化成型结构，相比拼接式结构拥有更高的结构刚性，能够承受摩托车行驶过程中转向、制动带来的复杂载荷，夹持臂的开口锁紧结构通过螺栓紧固实现对减震器的抱紧固定，安装定位孔位的位置精度经过反复校核，保证装配后转向机构的同轴度符合使用要求。设计过程中充分考虑了摩托车运动场景的使用需求，对零件的受力薄弱部位做了加厚处理，过渡位置均采用圆角过渡避免应力集中，整体造型在满足功能需求的基础上兼顾了运动车型的视觉协调性，线条流畅利落，契合跑车的运动化设计风格。
