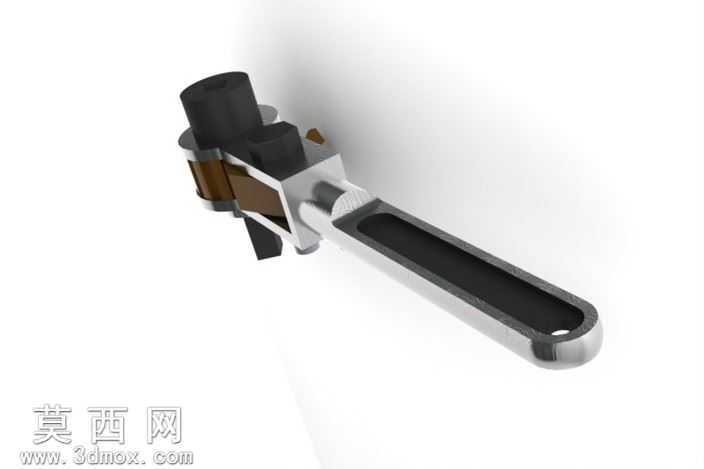

可调式扭矩扳手三维结构设计

本模型为可调式扭矩扳手的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计手册中手动扭力工具的尺寸规范，对扳手的每一处结构细节都进行了1:1还原。整体建模从手柄基体开始搭建，首先绘制手柄的长条形轮廓草图，通过拉伸凸台生成手柄主体，针对手柄表面的防滑凹槽，采用切除拉伸命令完成凹槽结构的制作，同时对凹槽边缘进行圆角处理，避免应力集中，还原真实产品的握持舒适度设计。针对扳手头部的扭矩调节机构，建模时拆分了多个独立零部件：包括扭矩输出方头、棘轮换向结构、扭矩调节弹簧座、锁止卡扣、调节旋钮等部件，每一个零部件都单独绘制草图，通过拉伸、旋转、切除等基础特征命令完成主体造型，再对配合面进行公差适配的细节处理，比如棘爪与棘轮的啮合齿形，采用渐开线齿形轮廓绘制，保证啮合传动的顺畅性。材质渲染阶段，针对不同部件匹配对应的真实材质：手柄握持区域采用哑光黑色橡塑材质，调整材质的粗糙度参数模拟橡塑的磨砂触感，金属基体部分采用抛光不锈钢材质，添加轻微的环境反射效果还原金属质感，头部的调节卡扣、锁止部件采用发黑处理的合金钢材质，调低反射率、调高粗糙度模拟发黑工艺的哑光金属效果，扭矩标识区域采用蚀刻纹理效果，还原真实产品的刻度标识细节。结构设计上，该扭矩扳手采用预置式扭矩调节原理，通过旋转尾部调节旋钮压缩内部弹簧，改变弹簧对棘爪的预紧力，从而设定对应的扭矩阈值，当紧固螺栓达到设定扭矩时，棘爪会克服弹簧预紧力发生脱扣，发出提示声响同时产生卸力行程，避免螺栓过紧损坏工件。建模过程中对内部的弹簧预紧结构、棘爪铰接结构、方头连接结构都做了可动性适配，所有配合关系都采用符合实际装配的约束：铰接位置采用同轴心配合加限位角度配合，滑动调节部件采用线性配合加行程限位，保证模型可以模拟真实的扭矩调节、扳手换向操作，整体模型装配层级清晰，零部件之间无干涉，既可以作为手动工具设计的参考案例，也可用于五金工具产品的展示渲染、装配教学演示使用。
