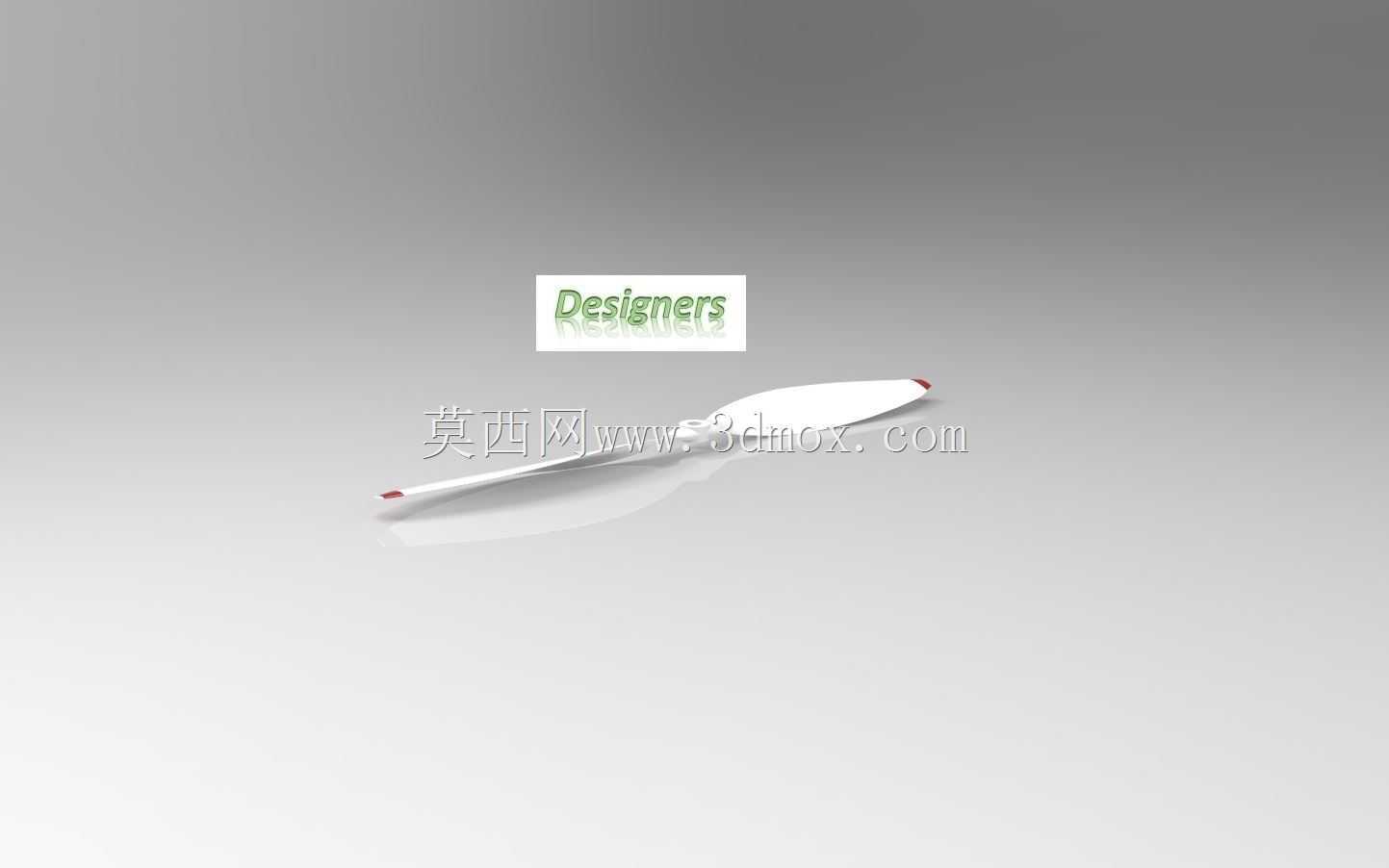

航空用11x7规格螺旋桨CFD验证结构

这款螺旋桨主要面向小型航空飞行器的推进场景，适配固定翼航模、小型无人验证机的动力输出需求，在实际飞行过程中承担将电机轴输出扭矩转化为轴向推进力的核心作用，其气动性能直接决定飞行器的爬升效率、巡航滞空时间与机动响应特性。设计阶段优先匹配小型动力系统的输出特性，选用Eppler E63与Clark-Y组合翼型完成桨叶截面构型，前者在低雷诺数工况下具备更优的升阻比表现，能够降低小油门巡航状态下的能量损耗，后者失速迎角范围更宽，在大拉力爬升、机动变距工况下可以维持稳定的气动输出，避免桨叶局部失速导致的推力骤降与振动问题。建模过程中针对桨叶的扭转角分布做了连续过渡处理，从桨根到桨尖的翼型安装角按照诱导速度分布规律做梯度递减，抵消不同半径位置线速度差异带来的迎角偏差，让整个桨叶展向的做功段都能维持在最优升阻区间，减少无用的气动损耗。安装边界上，桨根位置预留了标准的电机轴适配孔位，配合压紧端面可以直接匹配市面主流的外转子无刷电机输出轴，不需要额外做转接结构修改，桨叶的动平衡精度在建模阶段就做了配平处理，高速旋转时不会产生额外的偏心载荷，能够降低电机轴承的径向磨损，延长动力系统的使用寿命。模型内置了CFD分析的前置设置，在做气动性能验证时，可以直接导入流体仿真环境完成流场域划分、边界条件设置，不需要重新对桨叶表面做几何修复，能够快速获取不同转速、来流速度下的推力、扭矩、效率参数，方便设计人员快速迭代动力匹配方案。外形尺寸上，11英寸的桨径适配1kg-3kg起飞重量的小型飞行器，7英寸的螺距参数兼顾巡航效率与机动拉力需求，既不会因为螺距过大导致电机起步负载过高，也不会因为螺距过小限制高速飞行时的推进效率，桨尖位置做了细微的修型处理，能够降低桨尖涡带来的诱导阻力，同时减少高速旋转时的气动噪声。在实际装机测试场景中，这款螺旋桨的气动特性经过多轮仿真验证，拉力线性度表现优异，油门行程内的推力输出没有明显的拐点，配合电调的油门曲线校准可以获得非常跟手的动力响应，适合做气动教学验证、小型无人机动力匹配选型、航模改装升级等场景使用，桨叶的曲面连续性达到G2级别，导入CAM加工环境后可以直接生成五轴加工刀路，不需要额外做曲面补正，也可以直接用于3D打印快速验证，制作功能测试样件完成实飞校验。
