丰田4E-FE发动机排气法兰结构设计

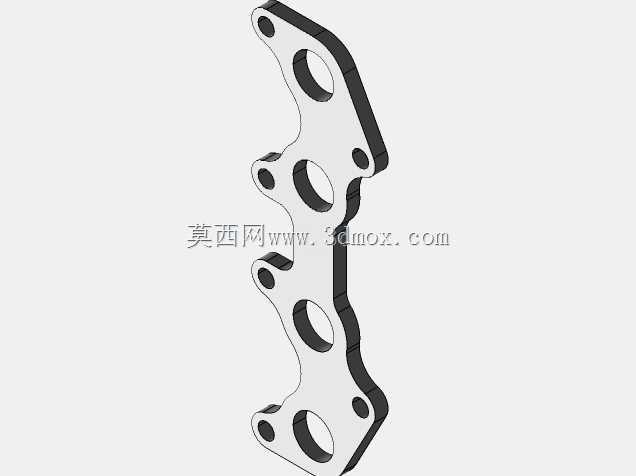

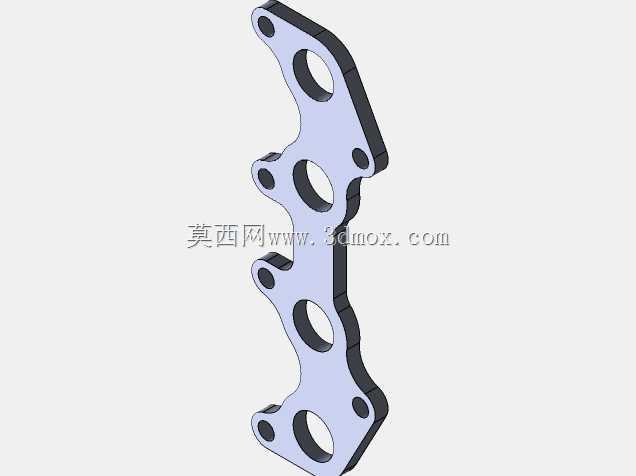

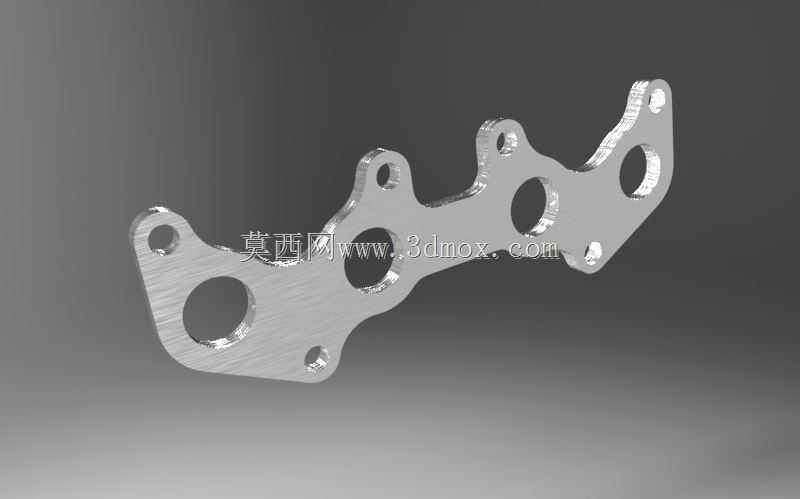

这款排气法兰是适配丰田4E-FE机型的排气系统核心连接件，主要承担排气歧管与下游排气前段管路的对接密封功能，在整车排气系统中处于高温振动工况的核心衔接位置，日常运行中需要持续承受发动机排出的高温废气冲刷，同时抵消发动机运转带来的振动位移，避免排气泄漏引发的排放超标、舱内异味以及排气噪音异常问题。从结构设计来看，法兰整体采用异形轮廓布局，完全匹配4E-FE发动机排气侧的缸盖端口排布，四个大口径通孔对应四个气缸的排气通道位置，孔径尺寸与排气歧管出口口径完全对齐，保证排气气流通过时不会产生额外的截面突变，减少排气阻力带来的功率损耗。法兰上分布的多个小直径安装孔，位置严格对应缸盖侧的螺栓固定点位，孔位公差控制在装配允许的范围内，保证安装时螺栓可以顺利穿入，不会出现错位别劲的问题，安装后法兰平面与缸盖排气面、排气歧管密封面完全贴合，配合密封垫片可以实现高温工况下的可靠密封。设计过程中充分考虑了安装边界的限制，法兰的外轮廓避让了发动机舱内周边的启动机、管线支架等附属部件，安装后不会与周边零部件产生运动干涉，厚度尺寸经过反复校核，既保证足够的结构刚度，在螺栓拧紧力矩下不会发生翘曲变形，又不会过度占用排气侧的布置空间，给后续的维修拆装预留足够的操作空间。法兰的边角位置做了圆滑过渡处理，避免应力集中在长期高温振动下出现开裂问题，密封平面的平面度要求满足排气系统密封的相关标准，不需要额外的精加工工序就可以达到密封要求，兼顾了加工经济性和使用可靠性。在实际装车场景中，这款法兰直接决定了排气系统首段的连接可靠性，一旦法兰出现变形或者孔位错位，会直接导致密封失效，高温废气泄漏还可能损伤周边的橡胶管路和线束，因此设计阶段对孔位精度、平面度、结构强度都做了针对性的优化，完全适配该机型的排气系统改装、原厂替换等使用场景，建模过程中完全还原了实物的安装尺寸和结构特征，可直接用于相关零部件的选型参考、结构校核以及改装方案的验证工作。
