手动三辊式金属板材滚弯加工设备

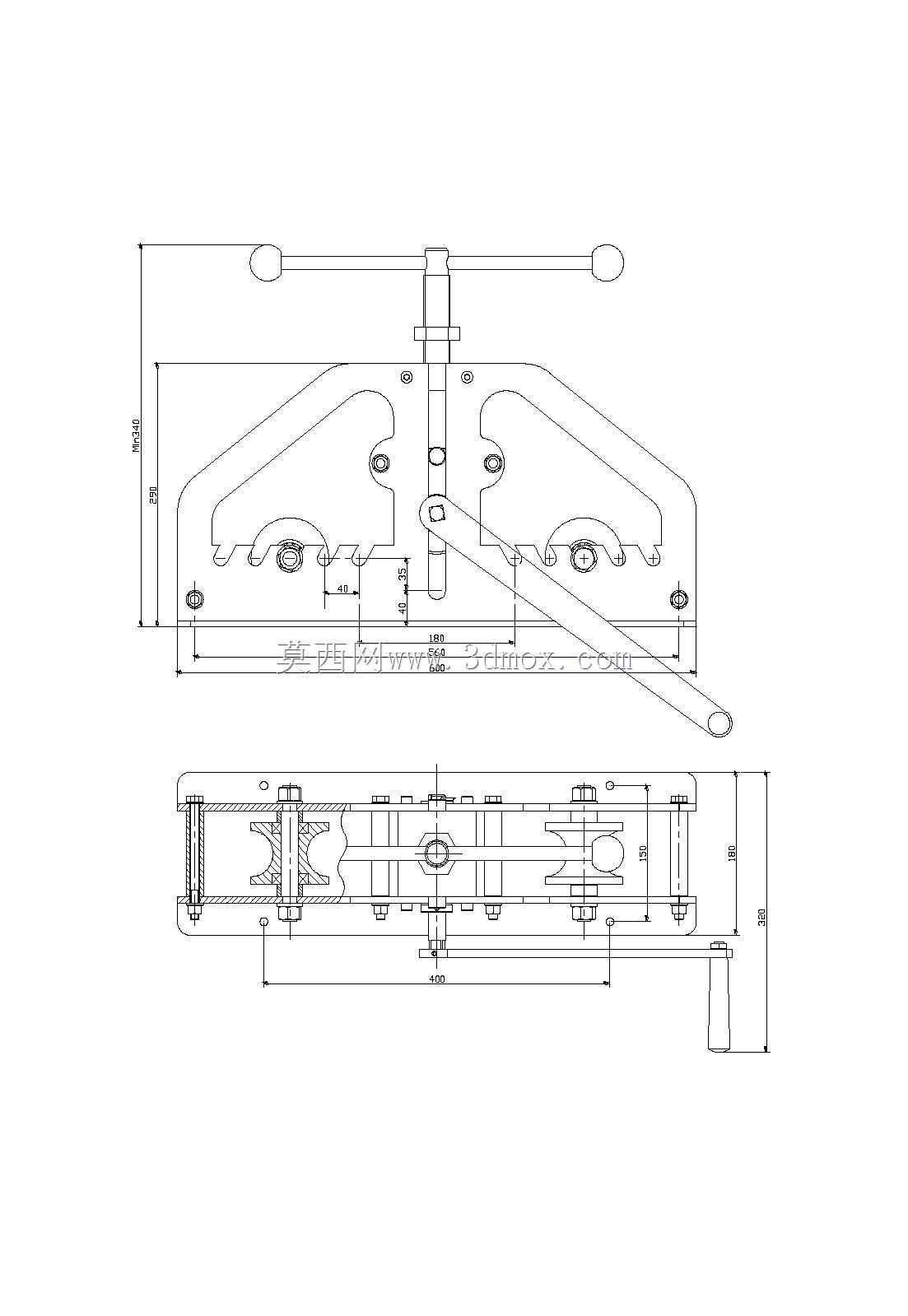

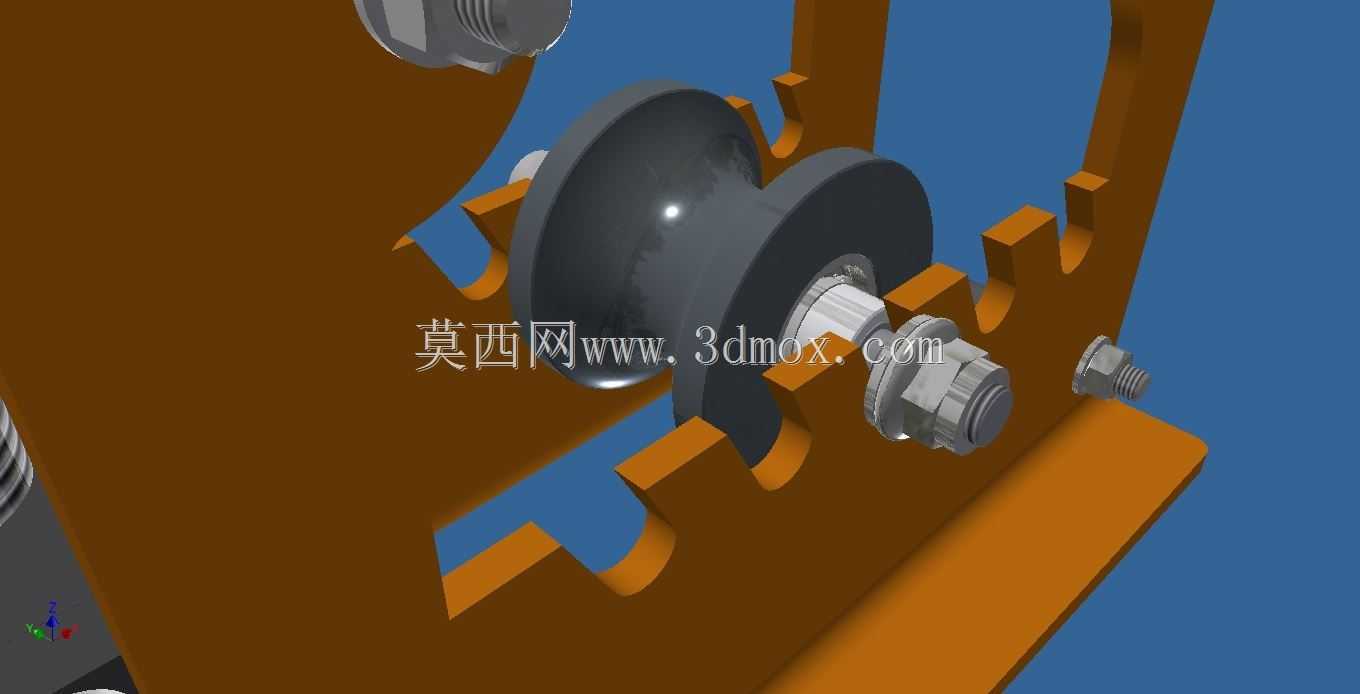

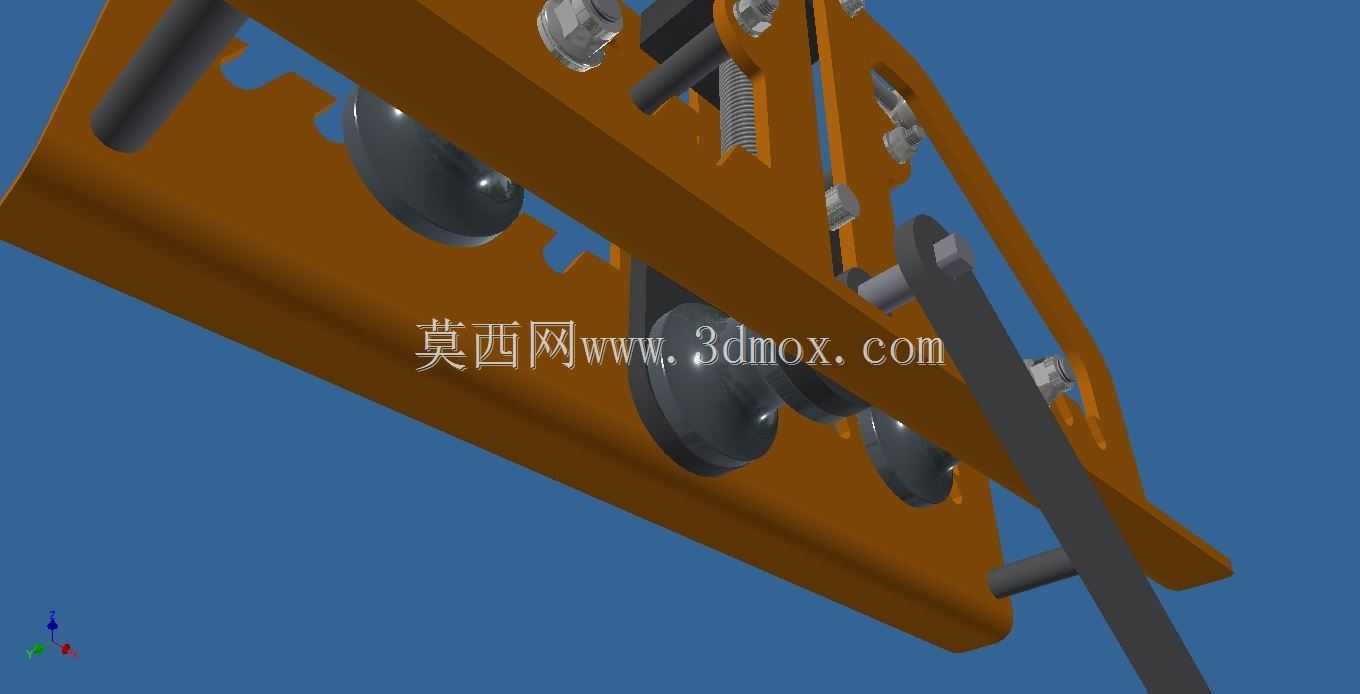

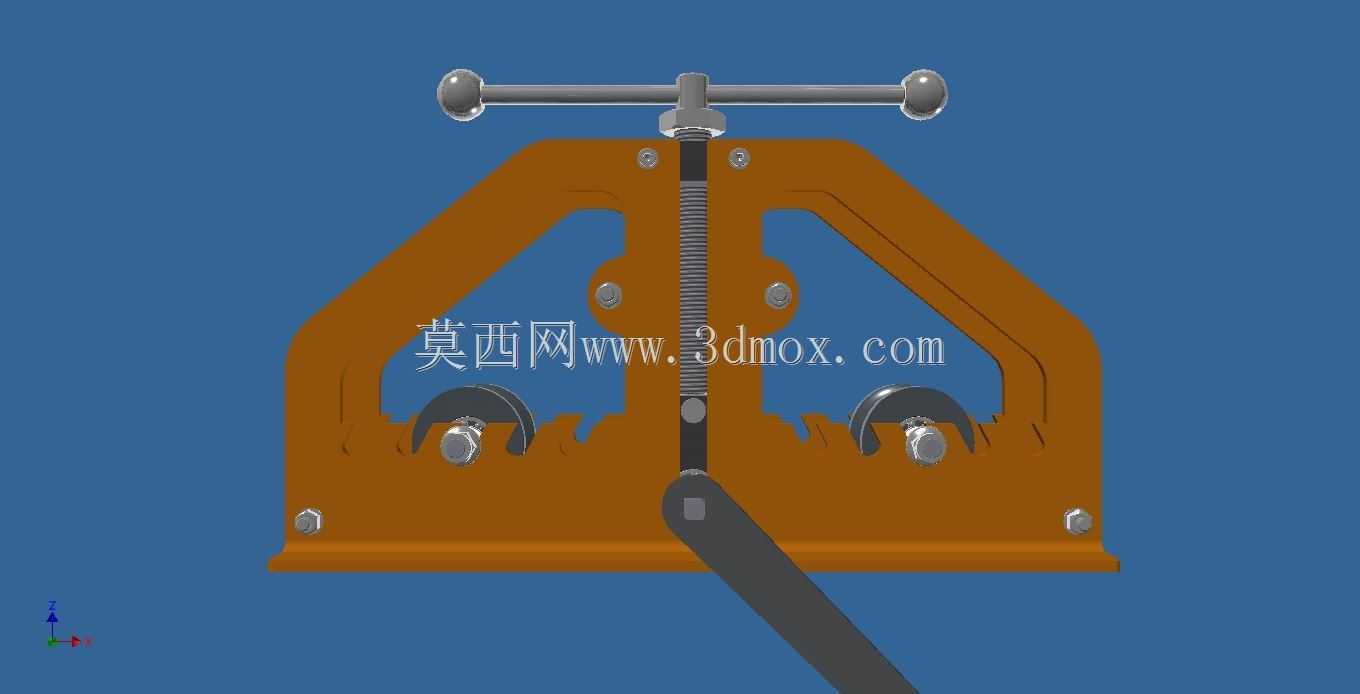

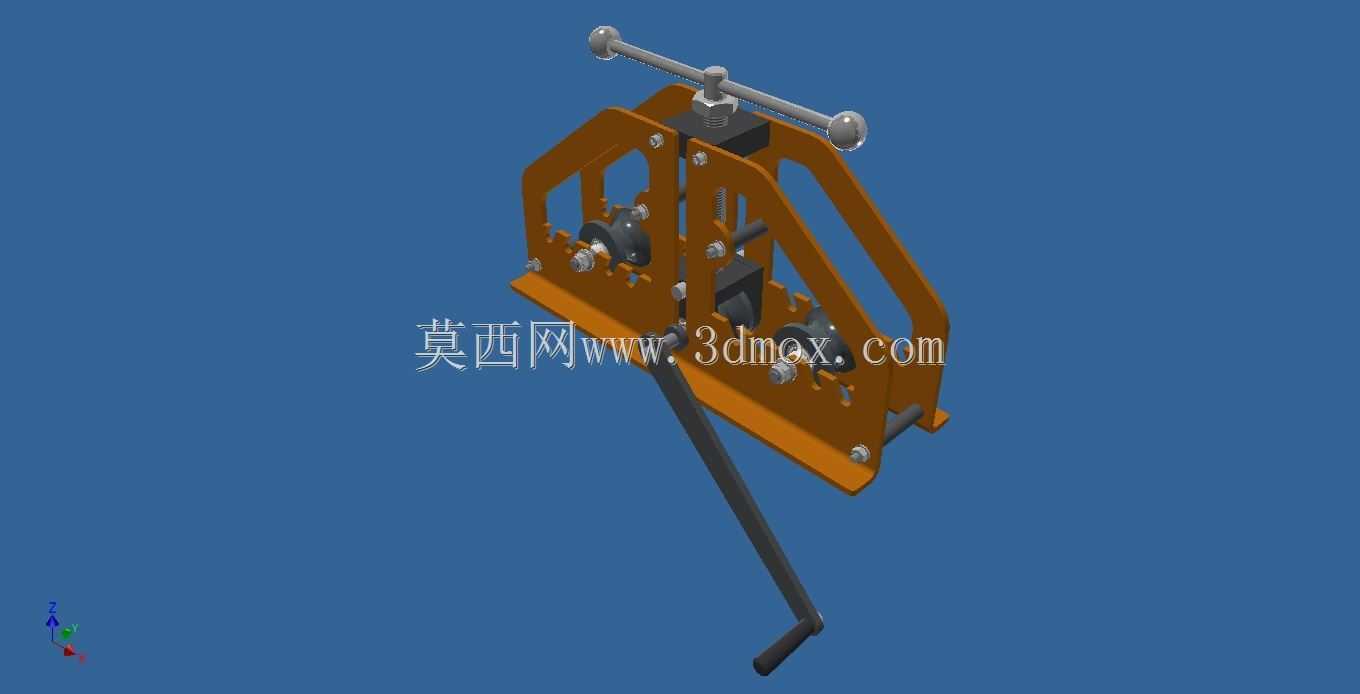

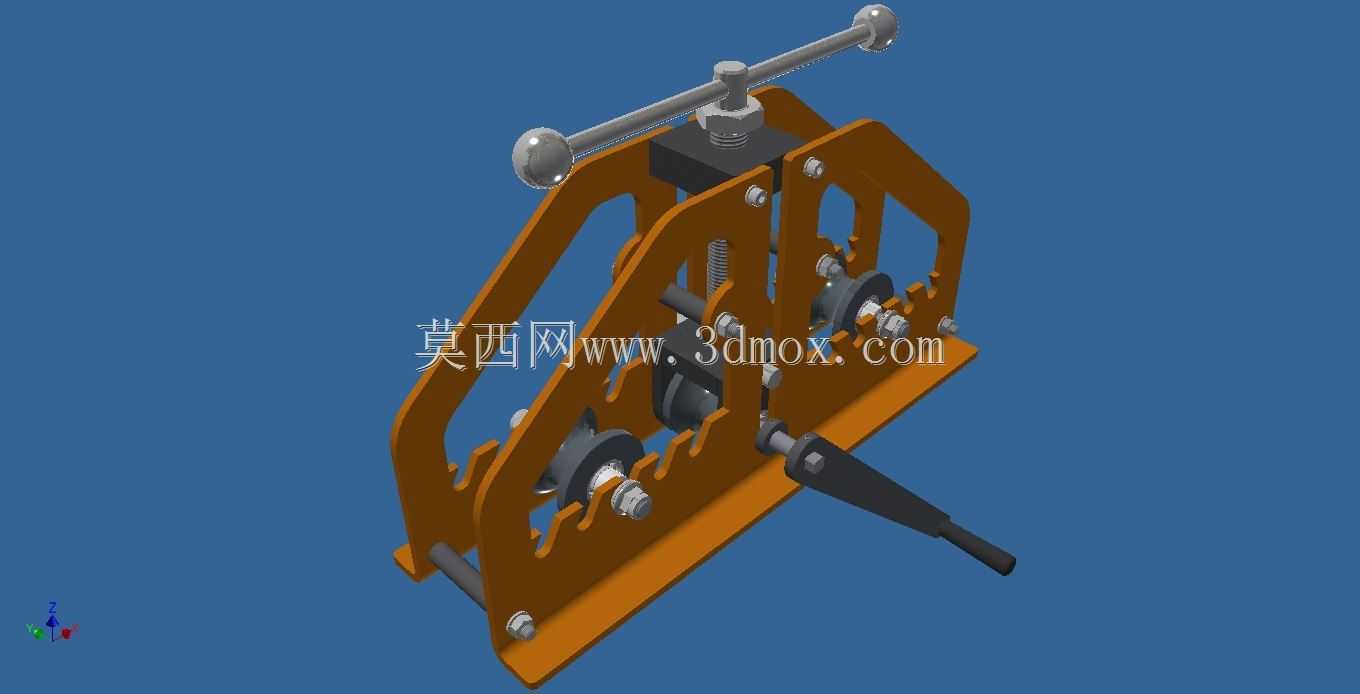

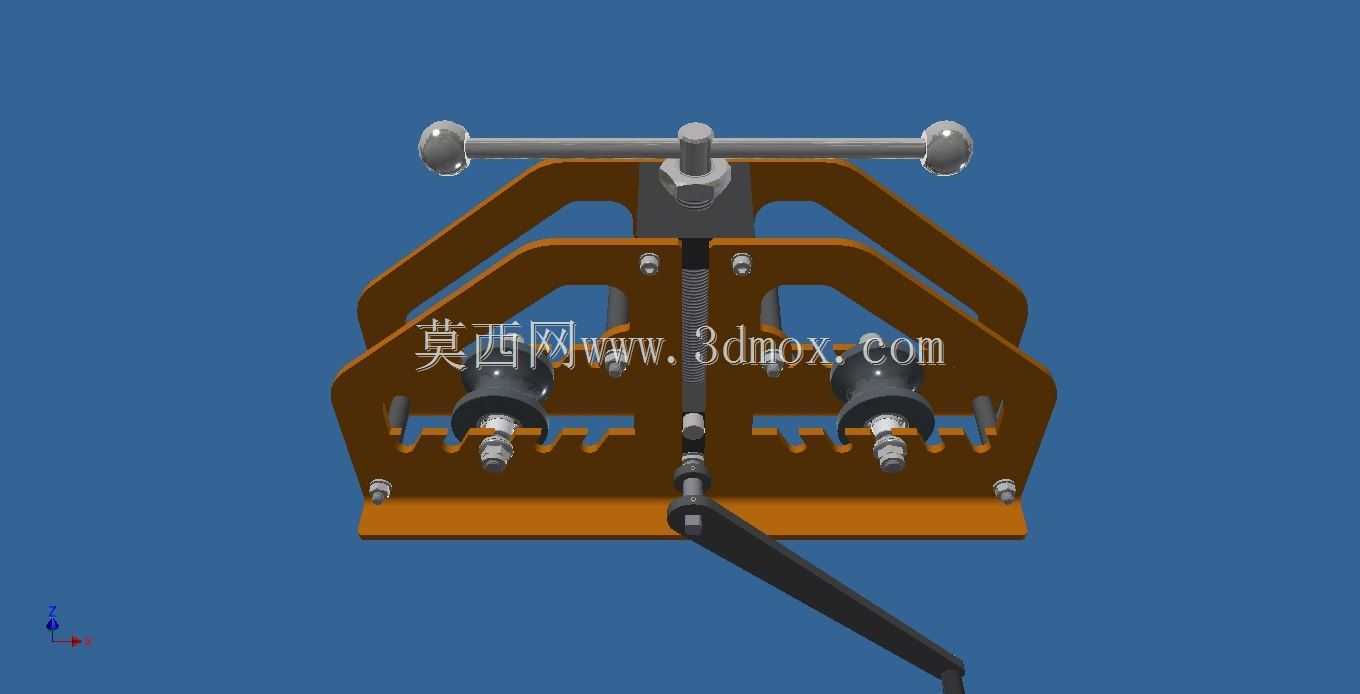

这款手动滚弯设备主要面向小型金属加工场景、维修作坊、实训教学场景设计，无需外接动力源，完全依靠手动操作完成工件的滚压弯曲作业，适合小批量、多规格的薄壁金属管、窄幅金属板材的圆弧弯曲加工，在现场维修、单件定制加工场景下，无需复杂的动力接线与设备调试，可快速投入作业，弥补大型电动滚弯设备无法灵活转场、小工件加工成本过高的短板。设备采用三辊对称式滚压结构设计，上辊通过顶部的手轮丝杠结构实现垂直方向的进给调节，通过旋转顶部带防滑握球的操作杆，即可带动丝杠传动，精准控制上辊的下压量，以此适配不同厚度、不同弯曲半径的加工需求，下压过程中丝杠自带的螺纹自锁特性可保证加工过程中辊轮位置不会发生偏移，避免弯曲弧度出现偏差。两侧的下辊为从动支撑辊，配合上辊形成三点受力的弯曲结构，工件从辊轮间隙送入后，通过侧方的操作手柄带动辊轮同步转动，即可驱动工件匀速进给，在辊轮的挤压力作用下逐步形成连续的圆弧弯曲，可实现整圆、大弧度弯管、弧形板件的加工成型。机架部分采用双侧板式焊接结构，两块成型的侧板作为核心承载部件，所有辊轮的安装轴、调节丝杠的固定座都直接安装在侧板上，结构紧凑刚性充足，可承受滚压过程中的径向挤压力，避免机架变形导致的辊轮错位问题，底部的平板式安装底座可通过螺栓直接固定在工作台或者型钢支架上，安装时只需保证底座水平、辊轮轴线平行即可，无需复杂的地基浇筑，安装边界灵活，可适配不同高度的操作工位。设备可加工的工件弯曲直径覆盖254mm至800mm范围，可满足常规小直径弯管、弧形构件的加工需求，整机外形尺寸高度340mm，长度方向安装预留尺寸不小于600mm，宽度方向预留尺寸不小于320mm，整体重量约30kg，单人即可完成搬运与移位。辊轮部分采用耐磨钢材加工，表面做硬化处理，长期滚压作业不易出现磨损凹陷，可保证工件弯曲表面的光滑度，避免出现压痕、划伤问题，各转动轴位都预留了润滑注油点，日常维护只需定期加注润滑脂即可，维护成本极低。在实训教学场景中，这款设备可帮助学员直观理解三辊滚弯的成型原理，掌握手动控制弯曲半径、进给速度的操作技巧；在小型维修作坊中，可用于现场加工管路弯头、小型弧形结构件，无需外协加工，大幅缩短维修周期；在单件定制的五金加工场景中，可快速完成小批量弧形工件的打样与加工，无需投入高额的电动滚弯设备成本。
