桥式起重机多格式三维结构模型

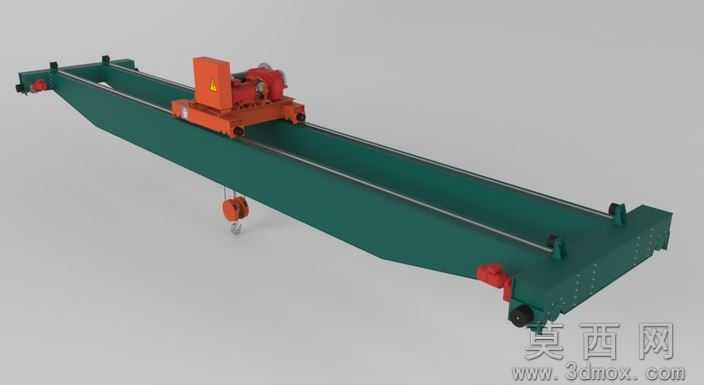

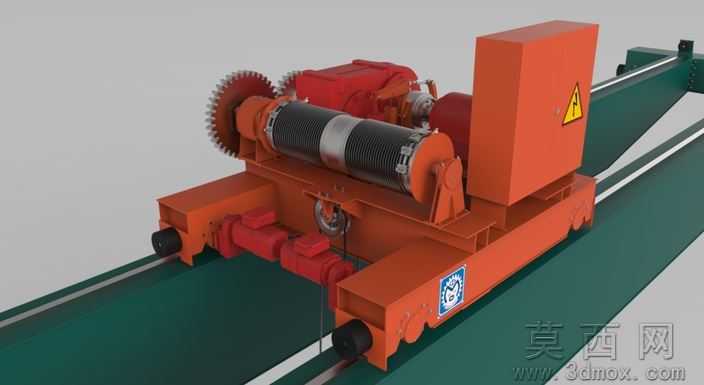

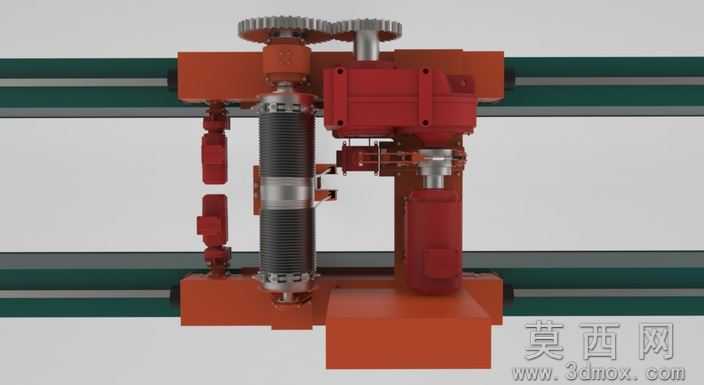

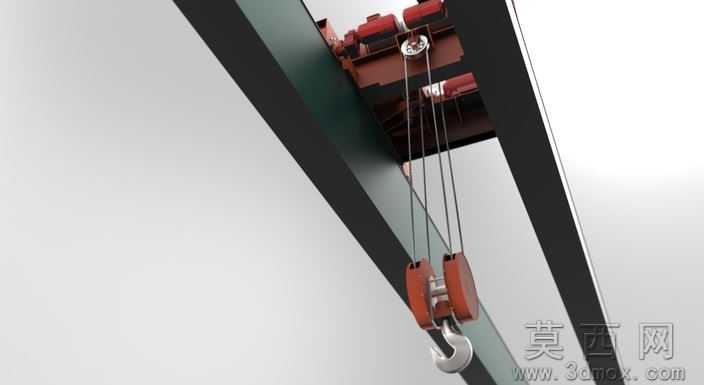

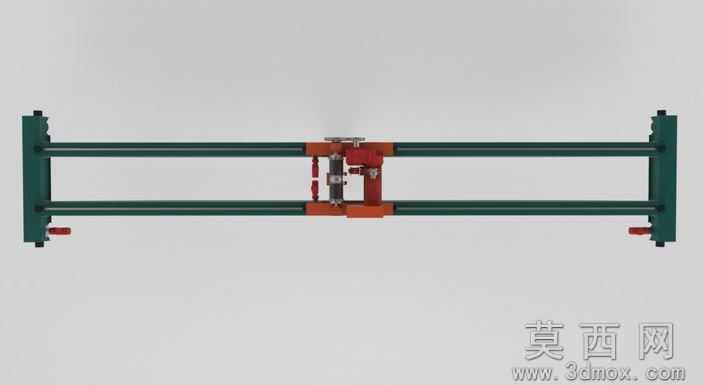

本模型为桥式起重机完整三维结构模型，建模阶段首先依据桥式起重机通用设计规范搭建整体装配框架，从主梁钢结构、端梁行走机构到起重小车、吊钩滑轮组逐层完成零件建模，建模过程中严格遵循实际生产的尺寸比例，对主梁的箱型梁结构、行走轮的轮缘结构、卷筒的绳槽结构、吊钩的防脱卡结构均做了精细化还原，未做过度简化处理，完整保留了各部件的装配约束关系，可直接用于结构干涉检查与运动仿真验证。参数设计层面，模型匹配通用桥式起重机的额定起重量、跨度、起升高度等核心设计参数，各零件的配合公差、安装孔位尺寸均参考行业标准设定，可直接作为同类型产品设计的参考蓝本，也可根据实际项目需求快速修改参数完成定制化调整。渲染材质方面，模型对不同部件做了差异化材质设置，主梁钢结构采用哑光工业漆材质，行走轮、卷筒等受力部件采用铸钢金属材质，钢丝绳采用多股绞合金属材质，吊钩采用高强度合金钢材质感，滑轮组的尼龙衬套也做了对应的材质区分，渲染效果可直接用于方案展示、产品宣传等场景。结构原理层面，模型完整还原了桥式起重机的工作逻辑，包含大车沿厂房轨道纵向行走、小车沿主梁横向移动、起升机构通过钢丝绳卷筒带动吊钩升降三个核心运动维度，清晰展示了钢丝绳的穿绕路径、滑轮组的倍率关系、各机构的动力传递路径，可直观呈现桥式起重机的作业原理。软件兼容方面，模型提供CATIA原生格式，同时附带STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E等主流三维设计软件，不同软件导入后均可保留完整的装配结构与零件特征，无需额外修复破面即可开展后续编辑工作。研发教学应用层面，该模型既可以作为起重机械研发设计阶段的方案验证载体，帮助设计人员快速完成结构校核、运动仿真、载荷分析等工作，也可作为机械类专业起重机械课程的教学案例，帮助学生直观理解桥式起重机的结构组成与工作原理，同时也可用于企业新员工的设备培训，快速掌握设备的核心构造。
