带皮带传动机构的加速器齿轮箱结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:345974
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计
  • 带皮带传动机构的加速器齿轮箱结构设计

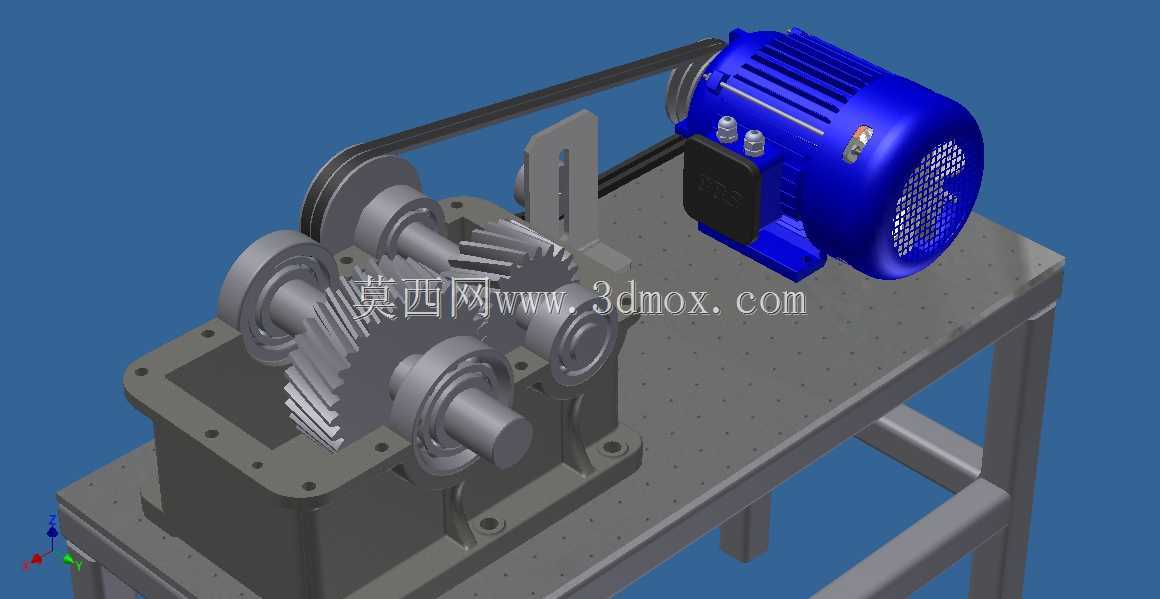

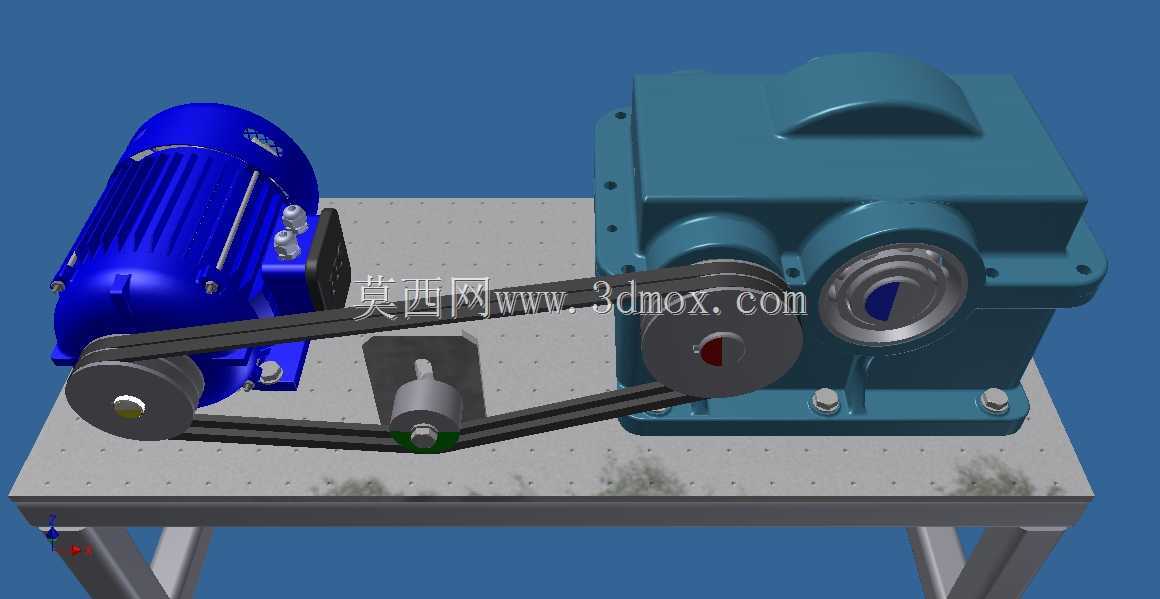

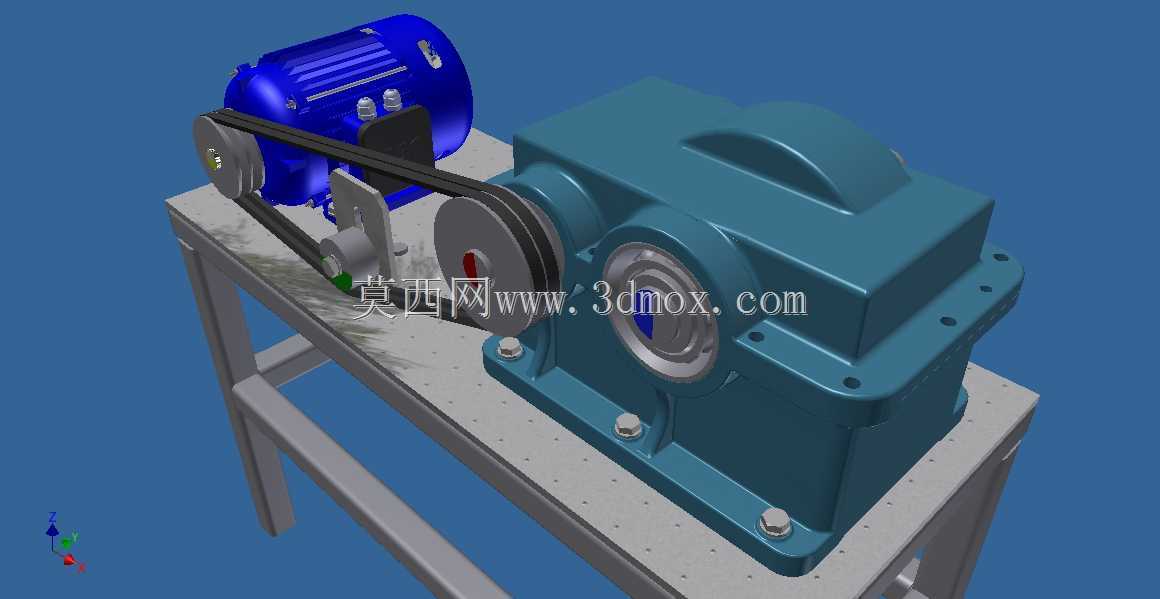

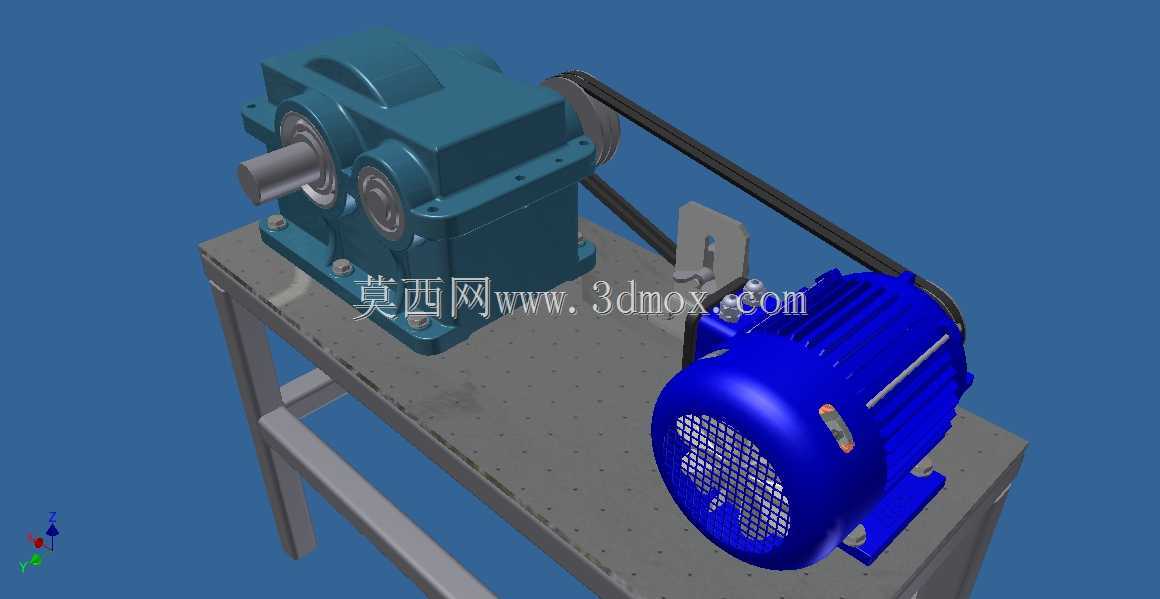

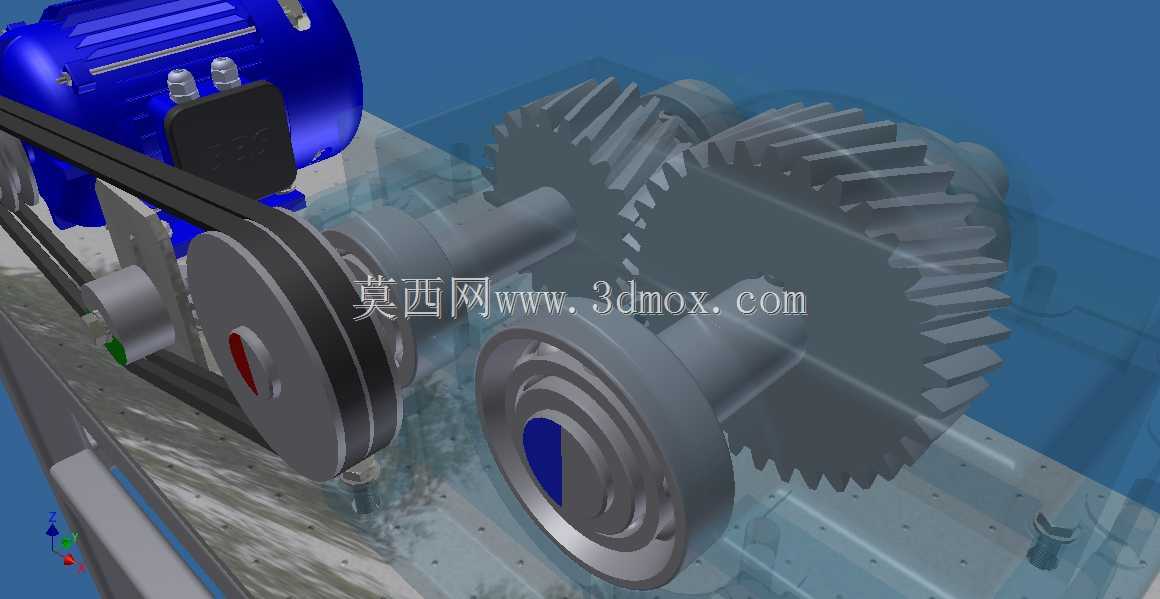

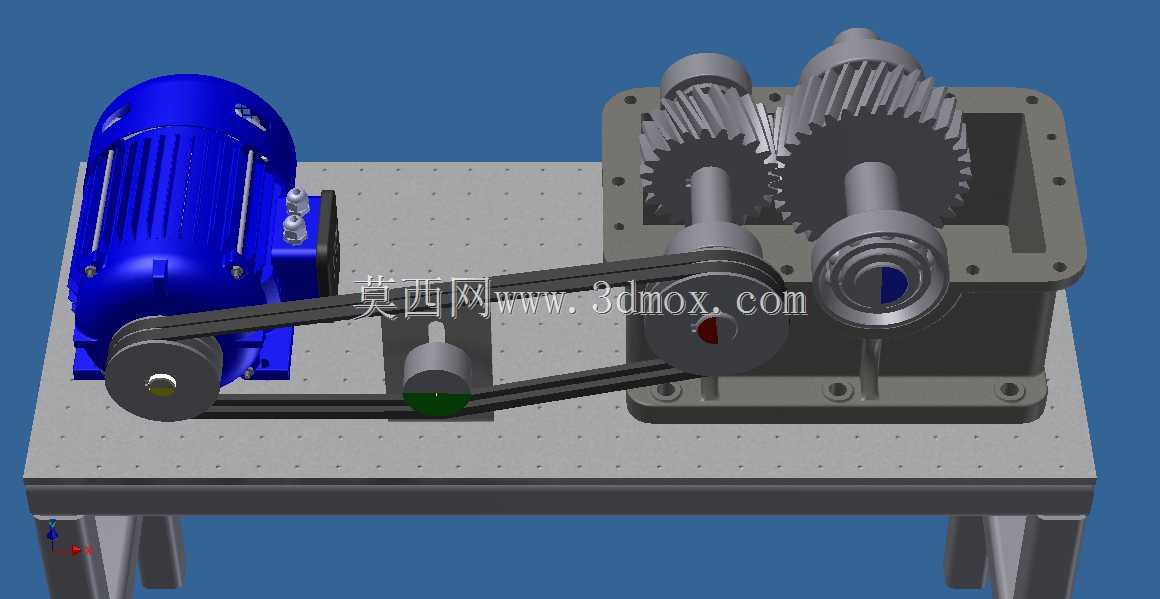

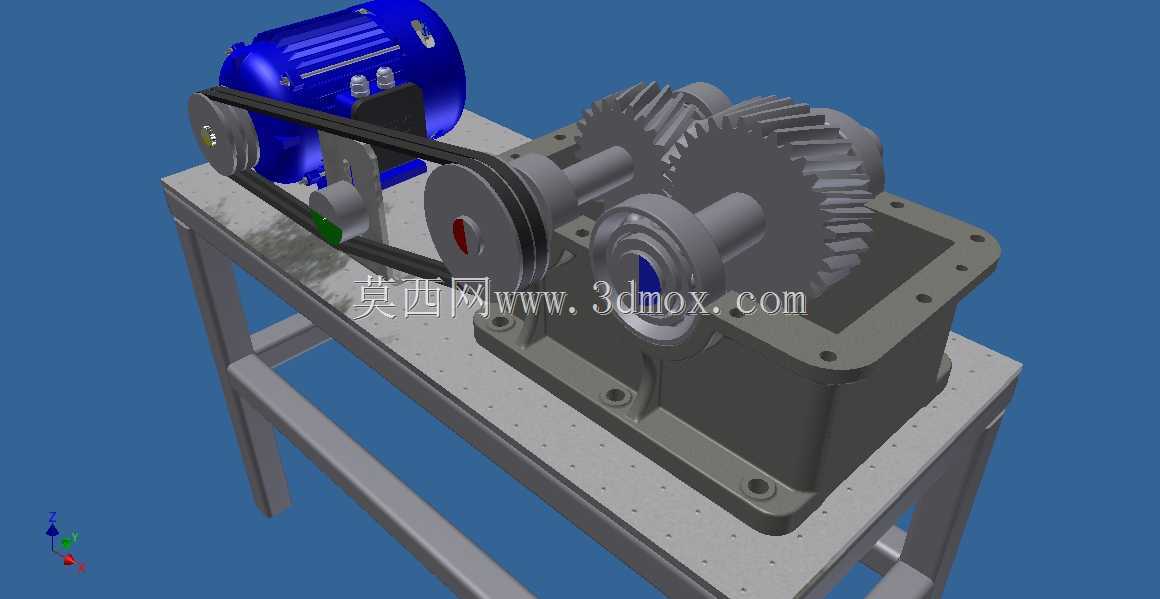

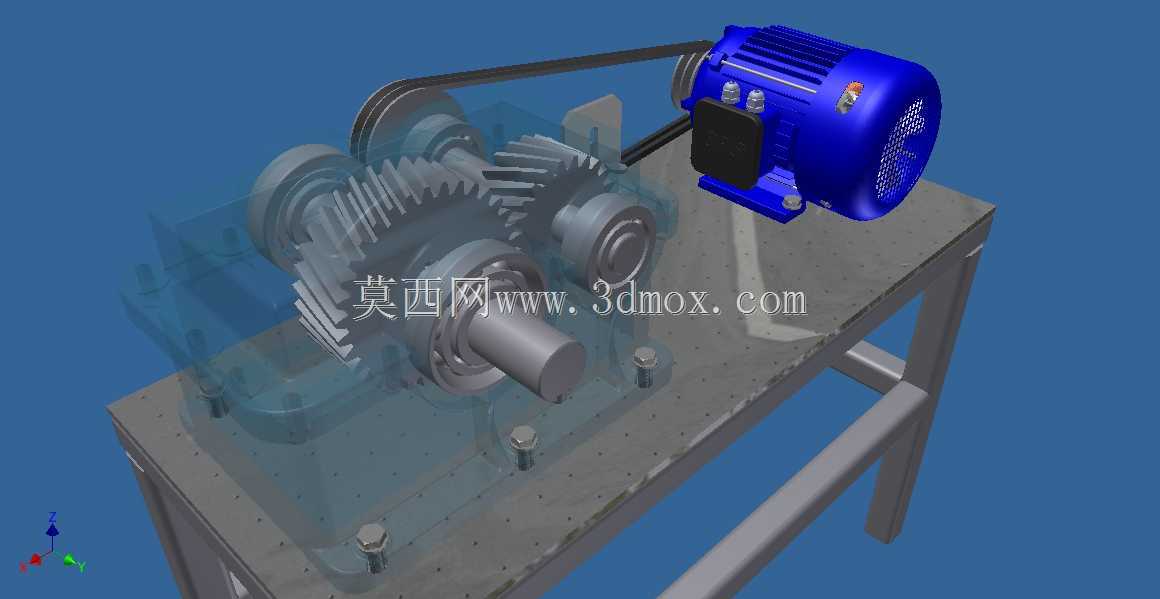

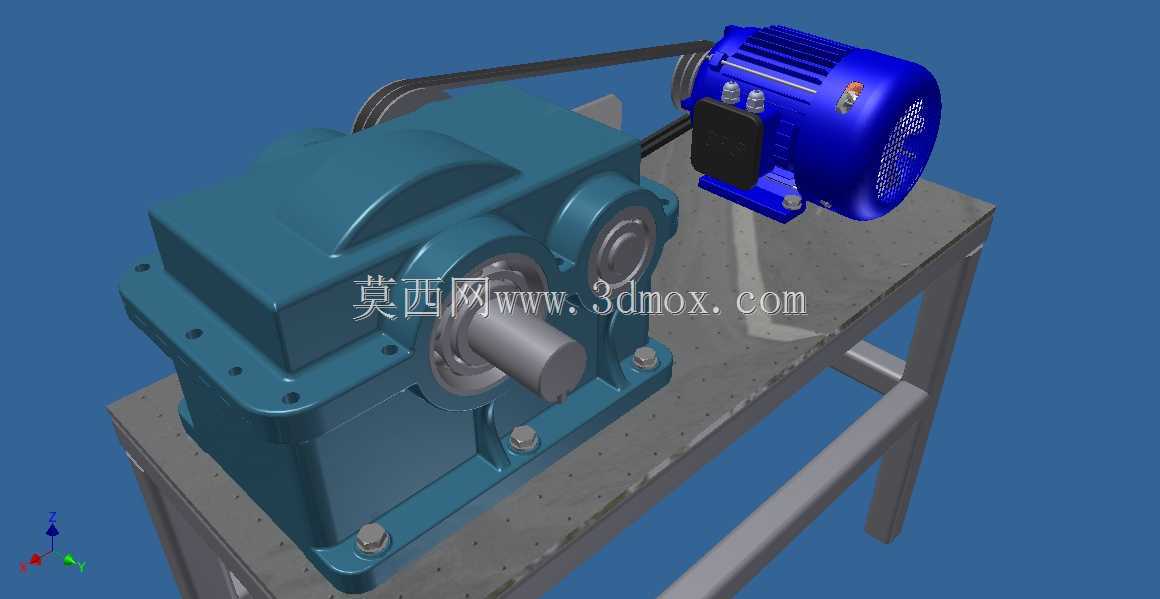

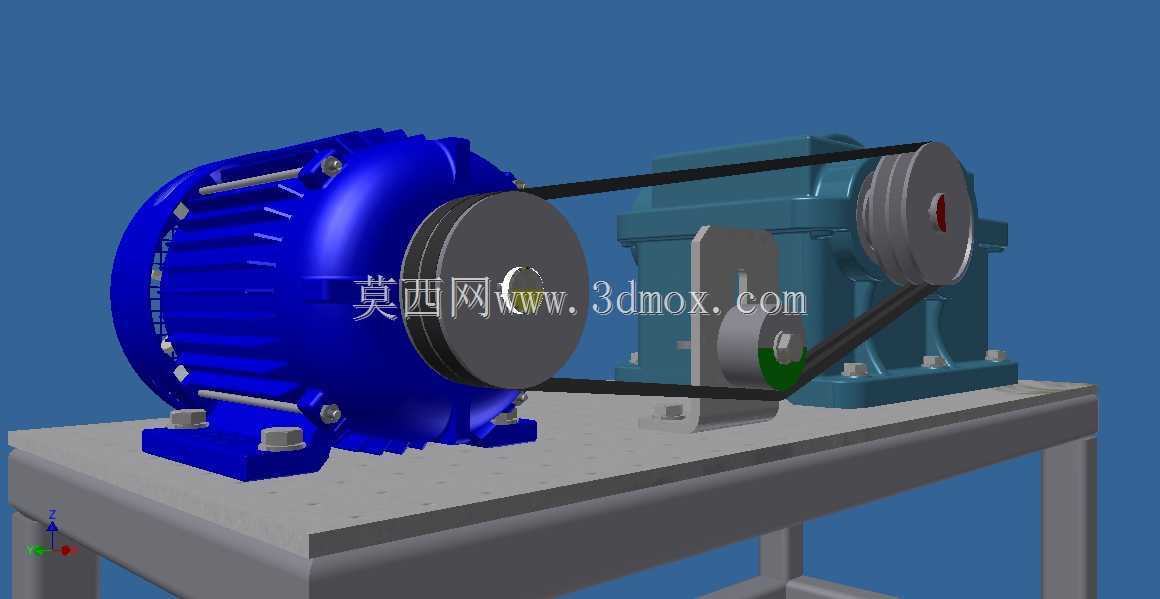

这套齿轮传动装置常配套在中小功率工业传动场景中,作为原动机与工作机之间的增速传动单元,适配需要高转速输出的作业工况,比如小型试验台动力输出、轻工生产线的高速辊组驱动、专用设备的高速主轴动力输入环节,能够在常规工业电机额定输出转速的基础上,通过定传动比匹配将输出转速提升至作业需求区间,替代直连高速电机的高成本方案,兼顾传动稳定性与运维便捷性。整套结构采用开式皮带传动加闭式齿轮传动的组合布局,输入端通过V带与原动机连接,V带传动本身具备过载打滑的特性,能够在负载瞬间突增时缓冲冲击,避免齿轮副受刚性冲击出现断齿、点蚀等失效问题,同时带传动的安装公差容忍度更高,能降低原动机与齿轮箱的同轴度安装要求,减少现场安装调试的工作量。闭式齿轮腔部分采用剖分式箱体结构,上下箱体通过螺栓组完成紧固连接,结合面加工有密封定位结构,既保证齿轮啮合腔的密封性,避免润滑油泄漏与外界粉尘杂质进入啮合区,也方便后期检修时直接拆开上箱盖完成齿轮、轴承的更换维护,无需整体拆卸设备安装基座。齿轮副采用斜齿圆柱齿轮啮合设计,相比直齿齿轮啮合重合度更高,传动过程中齿面接触是渐进式切入切出,运行噪音更低、承载能力更强,适合连续长时间运转的工业场景。轴系支撑采用深沟球轴承搭配定位轴肩的固定方式,轴承端盖通过螺栓固定在箱体侧壁,可通过调整端盖垫片厚度控制轴系的轴向窜动间隙,保证齿轮啮合的齿侧间隙处于合理范围,避免间隙过大导致传动冲击、间隙过小导致卡滞磨损。输入端带轮采用卸荷式结构设计,将带传动产生的径向载荷直接传递到箱体支撑结构上,避免输入轴承受额外的径向弯矩,降低轴的疲劳断裂风险。安装层面,箱体底部设计有带安装孔的支撑脚,可通过螺栓直接固定在设备机架或者混凝土安装基础上,安装孔的孔距预留了足够的扳手操作空间,现场安装时无需额外加工避让位;带轮的中心距设计有调节余量,可通过调整原动机的安装位置张紧V带,无需额外加装张紧轮,简化了整机的结构组成。齿轮腔的侧壁设计有油位观察与注油、排油结构,日常运维时可直接观察润滑油液位,定期更换润滑油时无需拆解箱体即可完成排油操作。整套结构的传动比经过匹配计算,适配常规四级工业电机的额定转速输出,能够稳定输出对应作业转速,同时各零部件的结构设计充分考虑了加工工艺性,齿轮、轴类零件可通过常规滚齿、车削、铣削工艺完成加工,箱体可通过铸造后铣削结合面、镗削轴承孔完成制造,无需特殊加工设备,适合中小批量的配套生产。
