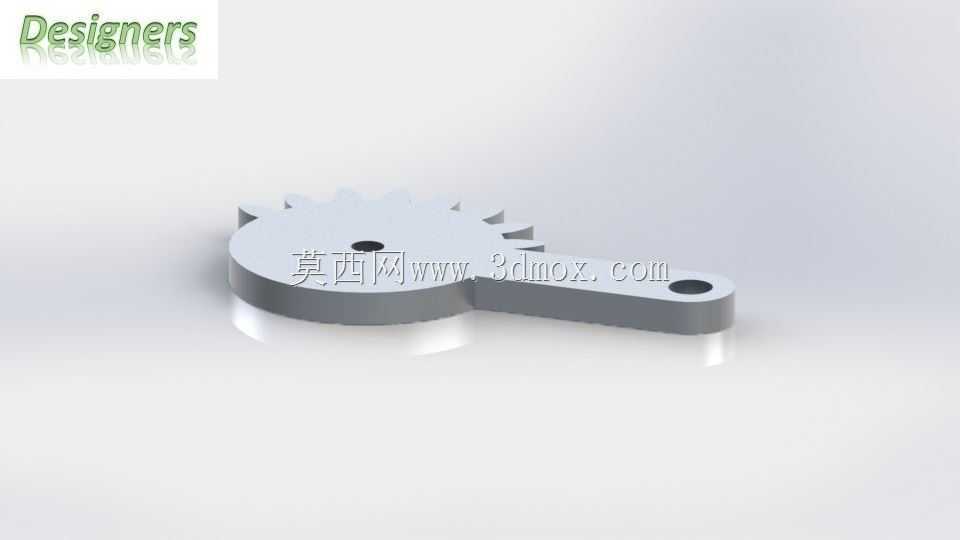

带安装柄19齿渐开线正齿轮结构

这款带一体式安装柄的正齿轮，在小型间歇传动机构、轻工设备进给单元、手动调节定位机构中有着广泛的适配场景，区别于常规无安装基准的单片正齿轮，其延伸出的带孔柄部可直接通过销轴完成与摆臂、连杆的铰接固定，无需额外设计齿轮安装座与键槽配合结构，能大幅压缩小型传动模组的装配零件数量，降低小空间内的结构复杂度。从实际传动功能来看，该齿轮采用标准渐开线齿形设计，齿形压力角取通用传动场景最常用的20度值，啮合过程中重合度稳定，传动过程无明显冲击，可适配定比传动、小角度间歇拨动两类工况，既可以作为主动轮传递连续回转动力，也能作为止动棘爪配套的棘轮使用，依靠齿槽与棘爪的配合完成单向锁止定位。设计过程中严格遵循ISO渐开线齿轮计算逻辑，以给定的模数、齿数参数推导齿顶圆、分度圆、齿根圆的实际尺寸，没有采用整数半径的简化建模方式，保证齿形轮廓的啮合精度，避免实际装配后出现齿侧间隙过大、啮合卡滞、传动回差超差的问题；齿轮本体厚度取常规小载荷传动的常用值，既保证轮齿的抗弯强度，不会在小扭矩传递时出现断齿、齿形变形问题，也不会因为厚度过大增加不必要的转动惯量，适配手动调节、低速轻载的传动需求。安装边界层面，齿轮中心的基准孔可与固定销轴形成间隙配合，作为整个齿轮的回转中心，柄部末端的安装孔可与驱动连杆或者定位锁销配合，两个孔位的中心距经过严格校核，保证齿轮绕中心回转时，柄部的摆动行程在预设范围内，不会和周边的机架、其他传动件发生运动干涉；轮齿部分的齿顶边缘做了微小的倒角处理，既可以去除机加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能在齿轮啮合入位时起到导向作用，降低两齿轮对中装配的难度。在小型包装设备的送料调节机构、实验室小型试验台的档位切换结构、手动工装的定位锁止单元中，这类带安装柄的正齿轮不需要额外加工复杂的安装结构，直接通过两个销轴即可完成装配，能有效缩短小型非标设备的设计与装配周期，同时渐开线齿形的标准化设计也保证了其互换性，出现磨损后可直接替换同参数零件，不需要对周边结构做二次修改。建模过程中对齿根过渡曲线做了优化，避免应力集中问题，提升轮齿的疲劳寿命，即使在频繁正反转的间歇传动场景下，也能保证长期使用的结构稳定性，不会出现齿根断裂的失效问题。
