带台阶结构改良型螺旋弹簧设计方案

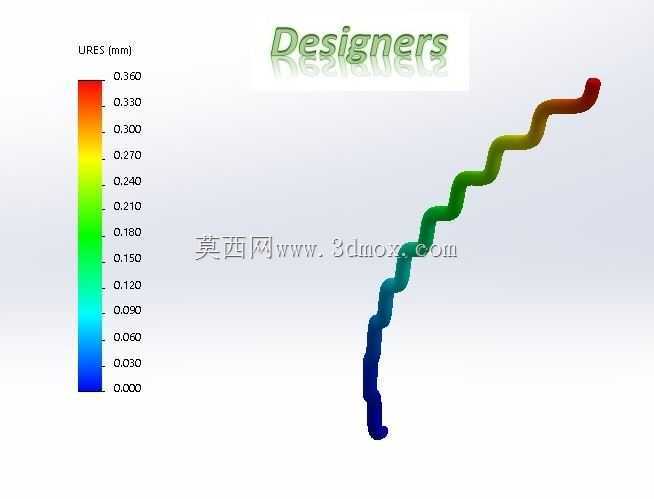

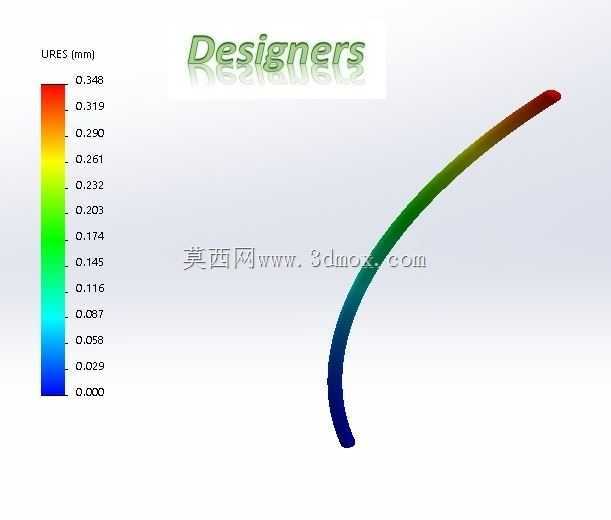

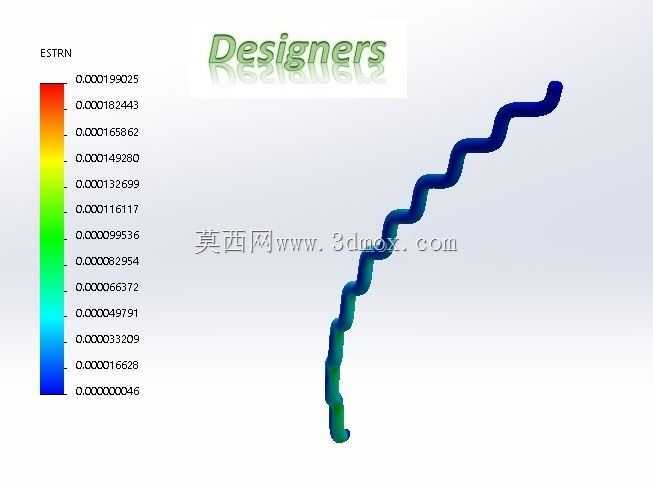

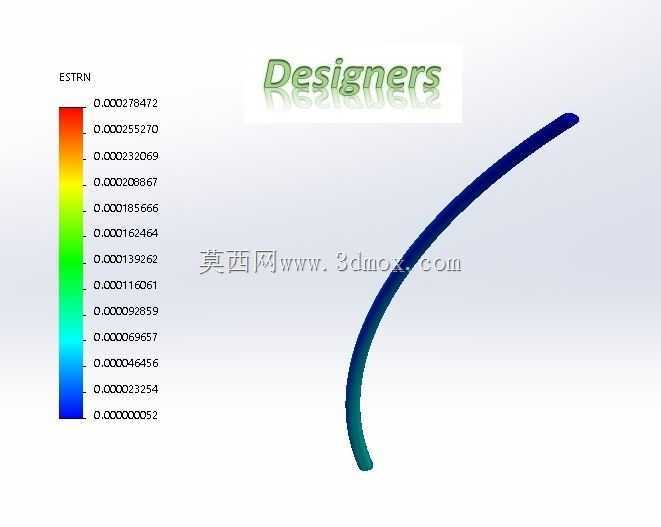

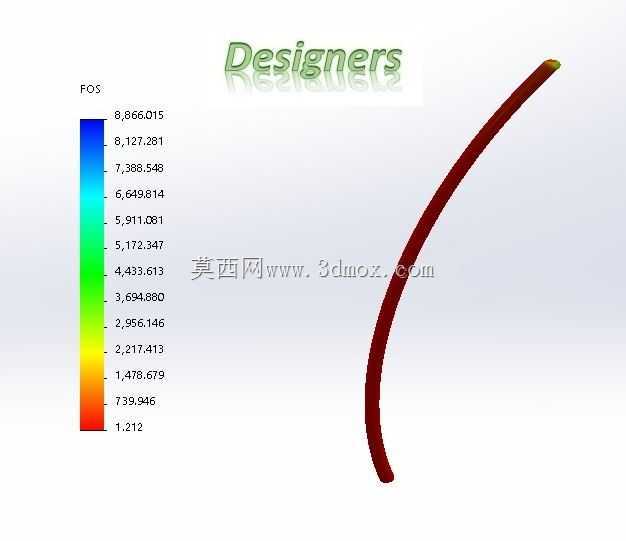

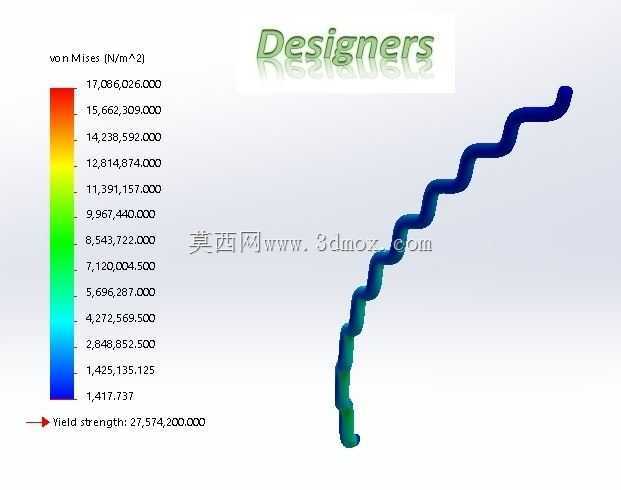

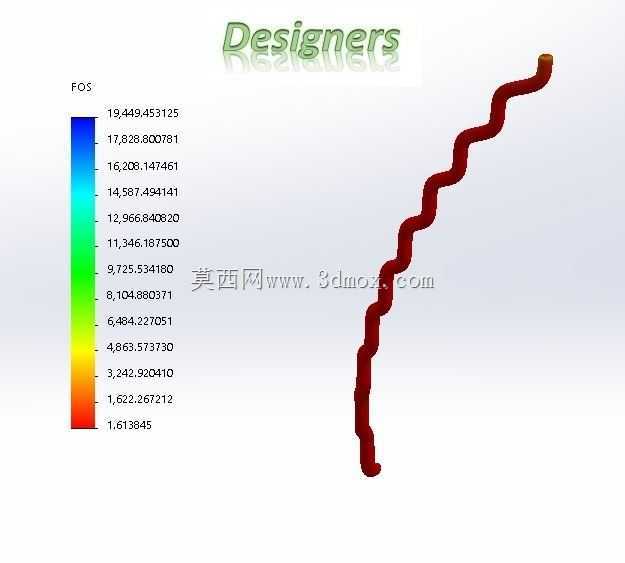

在常规机械弹性元件的选型与设计场景中，圆柱螺旋弹簧的应用覆盖了从精密仪器缓冲、传动机构复位到重型设备减振的绝大多数工况，传统等截面螺旋弹簧的力学性能边界，长期受限于等丝径等螺距结构下的应力分布规律——簧丝截面的应力集中区域始终出现在螺旋内侧，相同载荷下的安全系数上限很难在不改变外形安装尺寸的前提下进一步提升。本次设计的核心思路，是在不改变弹簧整体安装边界的前提下，沿着弹簧原有螺旋线的走向，在簧丝表面加工出连续的台阶结构，整个改良过程严格控制弹簧的中径、自由高度、有效圈数、端部安装结构尺寸与传统弹簧完全一致，确保改良后的弹簧可以直接替换原有安装位的传统弹簧，不需要对配套的安装座、导向杆、限位结构做任何调整。从实际力学验证的结果来看，台阶结构的加入改变了簧丝截面的应力传递路径，原本集中在螺旋内侧的峰值应力出现了明显的分散效应，相同钢丝材质、外径尺寸与加载条件下，簧丝危险截面的应力值下降幅度接近四分之一，对应应变水平同步降低近三成，结构的安全系数提升超过三成，仅在加载后的位移量上出现了3.45%的小幅增加，这个位移偏差在绝大多数对刚度要求不是极端严苛的缓冲、复位工况中，完全处于工程允许的公差范围内，不会影响机构的正常动作逻辑。这类改良结构尤其适合安装空间受限、无法通过增大簧丝直径或弹簧外径来提升承载能力的场景，比如小型自动化设备的复位机构、精密检测设备的缓冲组件、手持工具的减振结构，不需要改动原有设备的安装空间设计，仅替换弹簧元件就能实现承载能力与使用寿命的提升。建模过程中需要注意台阶结构的螺旋升角必须与弹簧本体的螺旋线完全匹配，避免台阶处出现额外的应力集中点，台阶的过渡圆角需要根据簧丝直径做对应匹配，过小的圆角会抵消结构改良带来的应力优化效果，过大的台阶则会导致弹簧相邻圈在压缩过程中出现干涉，影响正常的压缩行程。
