户外大型道路指示牌支撑结构设计

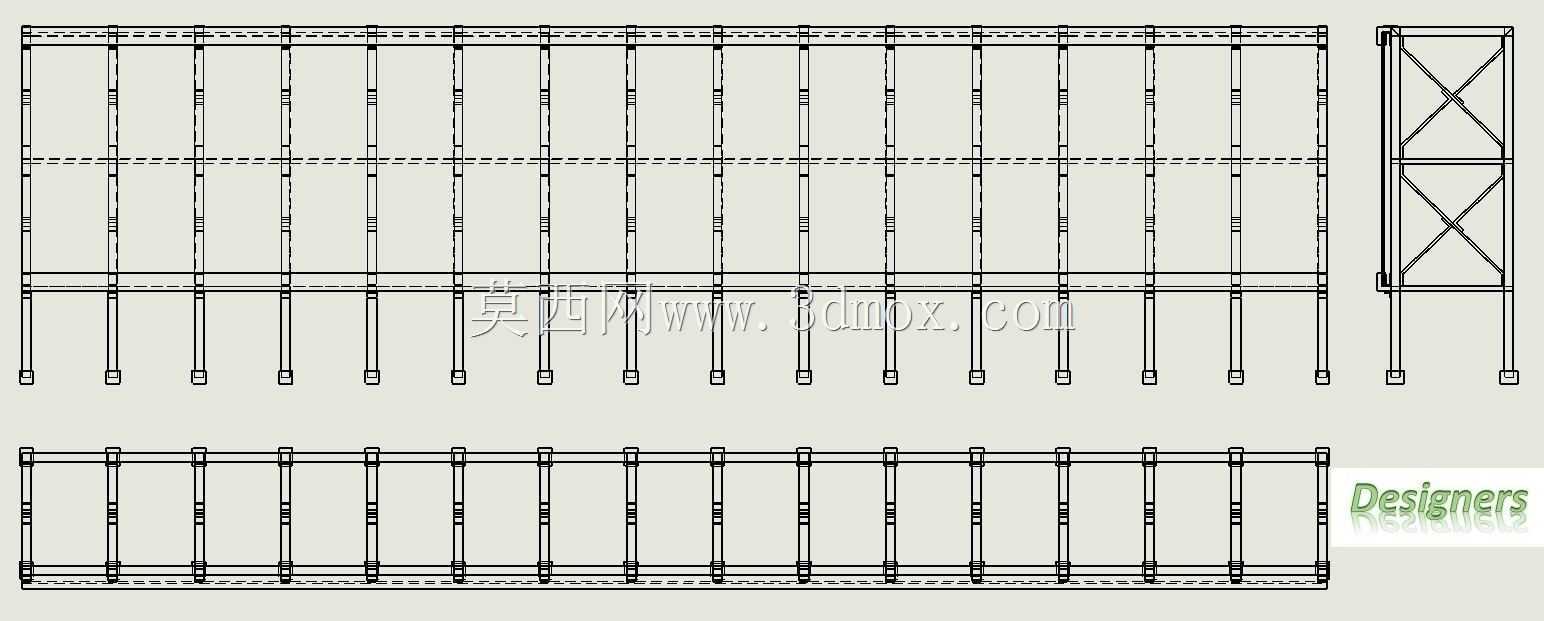

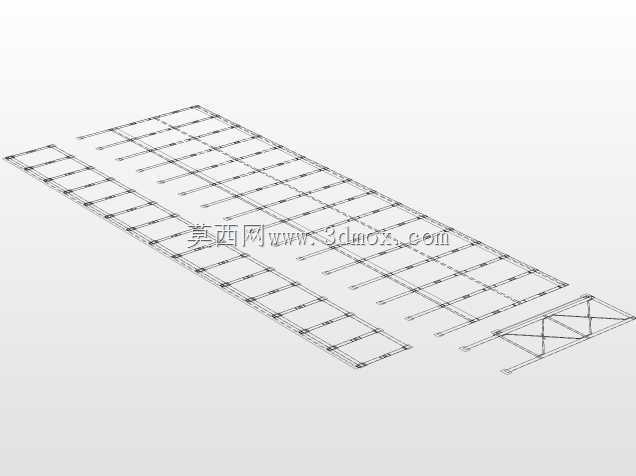

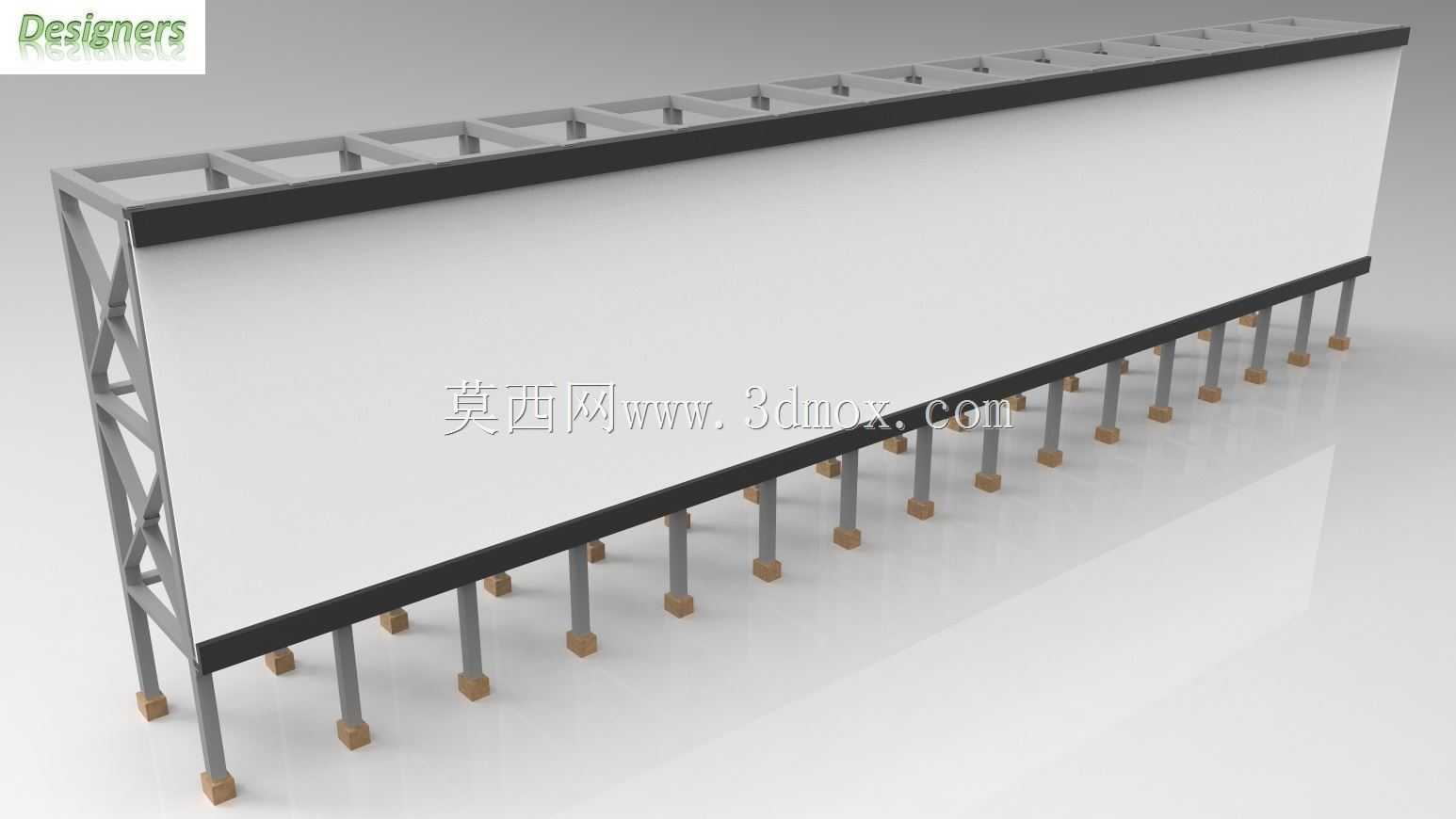

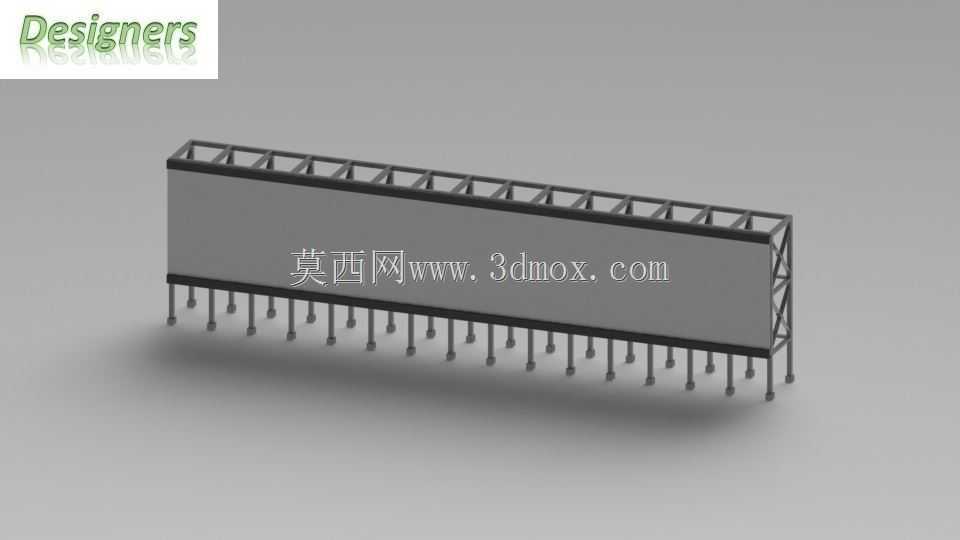

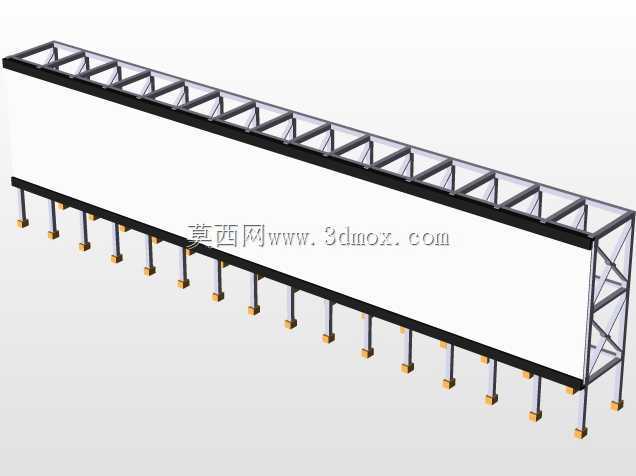

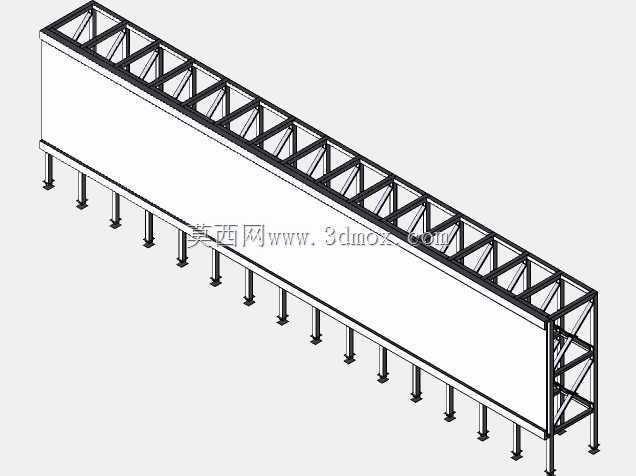

该结构主要应用于城市主干道、城郊快速路、高速公路出入口等需要大尺寸信息展示的交通场景，核心作用是承载大版面交通指示牌、道路信息牌，为过往驾乘人员提供清晰的道路指向、路况提示、限速警示等交通信息，是道路交通安全设施体系里的重要支撑载体。从结构功能来看，整体采用单侧悬挑桁架式设计，主受力侧采用格构式钢架作为主承重立柱，相比单根实心立柱，格构式桁架在同等用钢量下具备更高的抗弯抗扭性能，能够更好抵御户外强风、暴雪等极端天气带来的横向载荷，避免结构出现大幅晃动甚至倾覆风险。上部牌面支撑框架采用矩形方管焊接成连续网格状排布，每段方管的间距经过载荷核算，既能够保证大尺寸牌面安装后的平面平整度，避免牌面受风压出现局部凹陷变形，也能尽可能降低上部结构的自重，减少下部立柱与基础的承载负荷。下部支撑采用多根等间距布置的独立立柱，每根立柱底部都设置了方形混凝土预埋基础，基础的埋深与尺寸需要结合安装区域的地质承载力、当地常年最大风压值进行匹配核算，立柱与基础之间采用预埋地脚螺栓连接，安装时可以通过螺栓微调立柱的垂直度，保证上部牌面安装后保持水平，不会出现倾斜影响信息识别。设计过程中优先考虑了户外长期服役的可靠性，所有钢构件的连接节点均采用满焊工艺，焊后需要做除锈防腐处理，适配户外日晒雨淋的使用环境；牌面上下边缘都设置了通长的包边构件，既可以固定牌面的边缘，避免牌面被风撕裂，也能让整体结构的外观更规整，减少风阻带来的载荷影响。结构的安装边界需要提前结合道路的建筑限界要求设置，牌面的下沿距离路面的净空高度必须满足对应道路的通行限高要求，避免超高车辆通行时剐蹭牌面；结构整体的横向悬挑长度不能超出道路路肩的安全范围，同时要保证牌面无树木、建筑遮挡，确保驾乘人员在足够的安全视距外就能清晰识别牌面信息。另外结构的桁架腹杆排布采用斜向交叉设计，能够将上部牌面传递的载荷均匀分散到每根下部立柱上，避免局部立柱受力过载，整体结构没有冗余的装饰构件，所有杆件都承担对应的受力作用，在保证结构强度、刚度满足长期使用要求的前提下，尽可能控制整体用钢量，降低生产与安装成本。需要注意的是，该结构仅作为结构设计参考，实际落地应用时必须结合项目所在地的气象参数、地质条件做专项载荷验算，确保结构服役过程中的安全性。
