Bosch燃油泵连接用a凸形出口接头结构

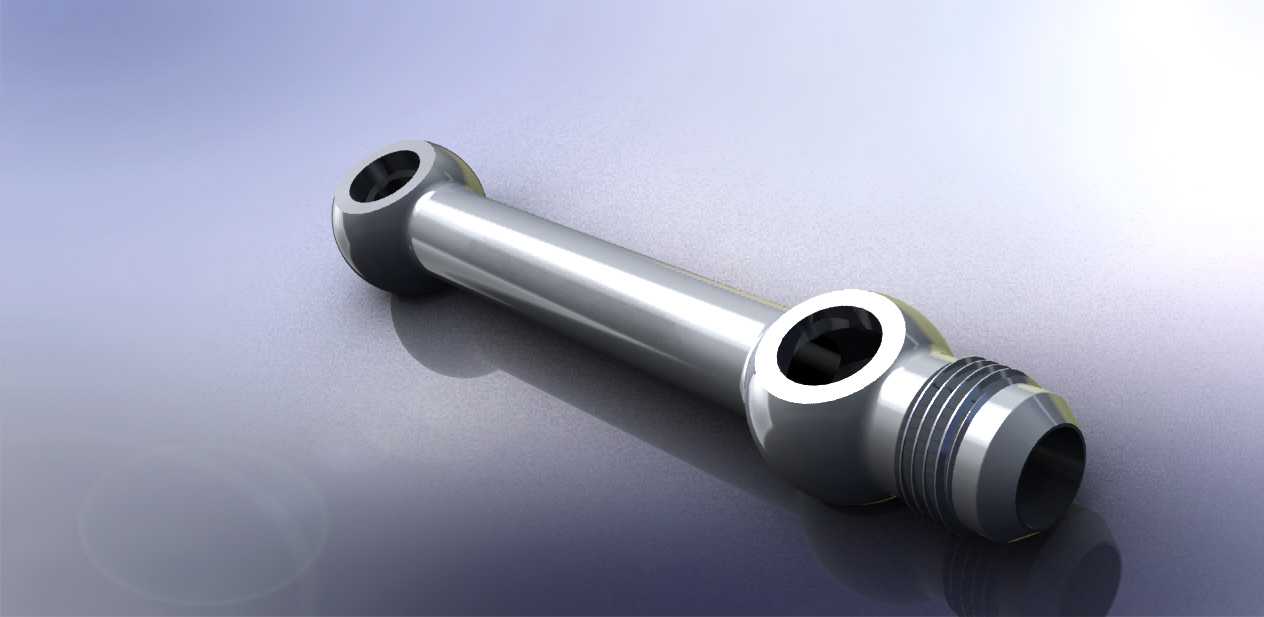

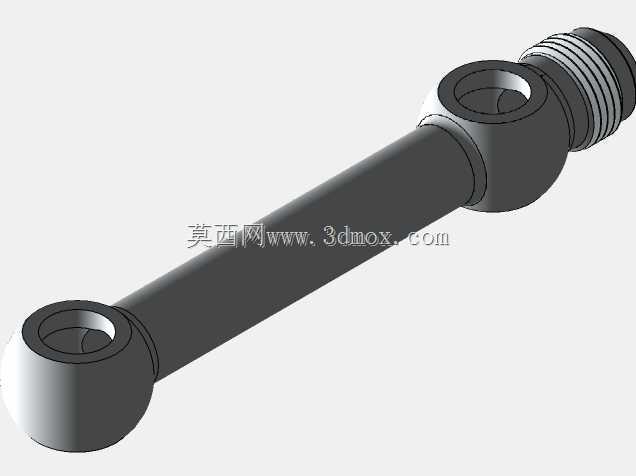

在商用车、乘用车辆的燃油供给系统改造、维修替换以及燃油测试台架搭建场景中，这类双端连接的燃油接头是油路布设里不可缺少的连接件，主要承担两个Bosch系列燃油泵之间的油路导通功能，同时预留的-8 a凸形出口可直接对接燃油压力检测管路、回油支路或者额外的燃油喷射单元供油通路，无需额外加装转接头就能完成多支路油路的拓展，能有效减少油路中的密封节点，降低燃油渗漏的风险。从结构设计逻辑来看，接头两端采用球头式连接结构，这种结构允许连接端存在小角度的装配偏差，能抵消车辆运行过程中泵体振动带来的管路拉扯应力，避免硬连接状态下长期振动导致的接头开裂、密封失效问题；中间杆身采用等径直杆设计，在保证通油截面积满足双泵合流流量需求的前提下，尽可能缩小了整体占用空间，方便在泵组排布紧凑的发动机舱或者测试台架内完成布设。靠近凸形出口的一端加工有标准外螺纹段，可直接匹配对应规格的燃油管快插接头或者密封螺母，螺纹根部预留的退刀槽能保证螺母拧到底时的端面贴合度，配合密封垫片就能实现端面静密封，无需额外缠绕密封带即可满足燃油系统的密封压力要求。在安装边界方面，两端球头的连接孔位与Bosch燃油泵的出油口安装尺寸完全匹配，安装时球头密封面与泵体出油口的锥面贴合后，通过空心螺栓即可完成紧固，紧固力矩控制在合理区间即可保证密封性能，不会因为力矩过大导致球头变形；中间杆身的长度经过适配设计，安装后两个连接端的球头中心距刚好适配同型号燃油泵并排安装时的出油口间距，不会出现安装别劲、管路扭曲的情况。-8 a凸形出口的朝向经过优化，在接头完成泵体连接固定后，出口方向刚好朝向便于外接管路的一侧，不会和周边的泵体壳体、固定支架产生干涉，外接管路的弯曲半径也能满足燃油管的最小弯曲要求，避免管路折瘪导致的通流面积下降。接头整体采用金属材质加工，表面做了防锈处理，能耐受燃油的长期腐蚀，同时杆身的壁厚经过强度校核，可承受燃油系统工作时的脉冲压力，不会在长期压力波动下出现鼓胀、开裂的问题，在燃油系统的日常运维、性能改装以及台架测试场景中，这类集成式接头相比多转接头拼接的油路结构，可靠性更高，装配效率也能得到明显提升。
