聚乙烯泡沫棒封口涂层挤出涂头结构

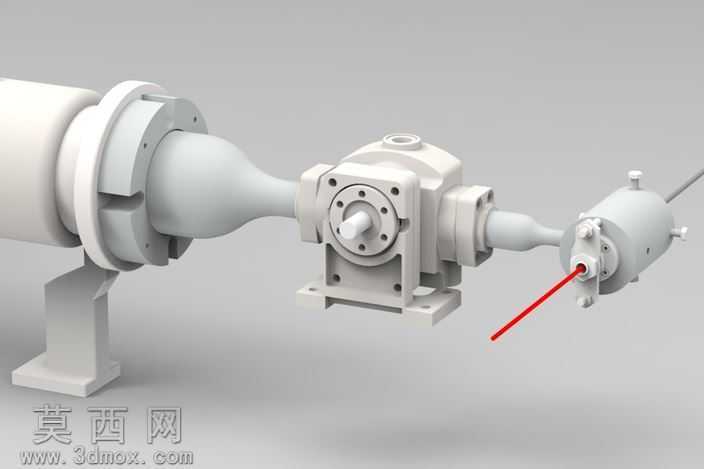

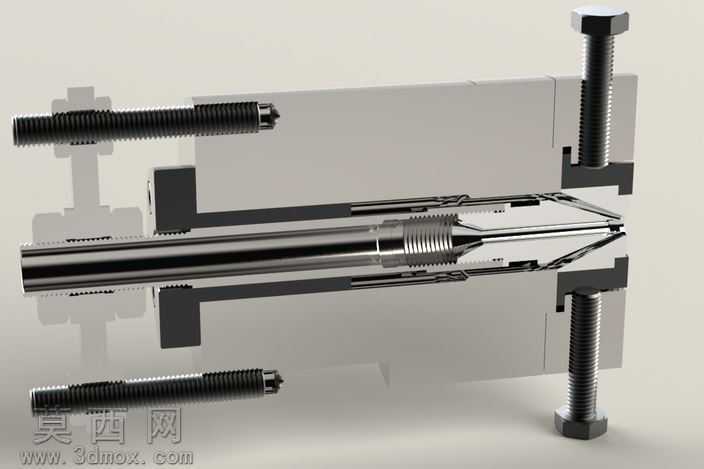

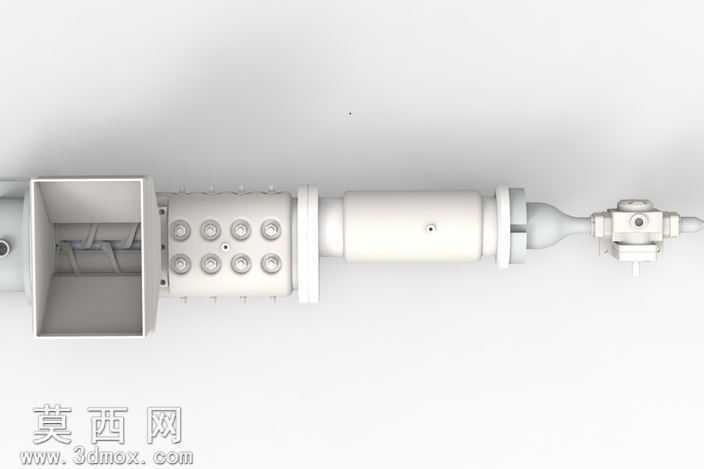

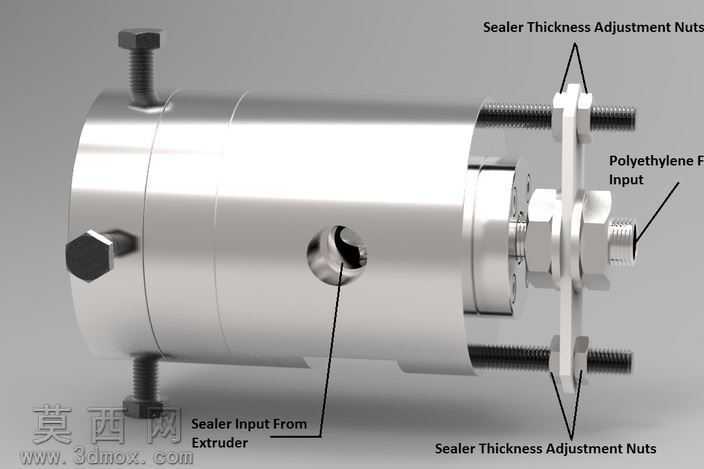

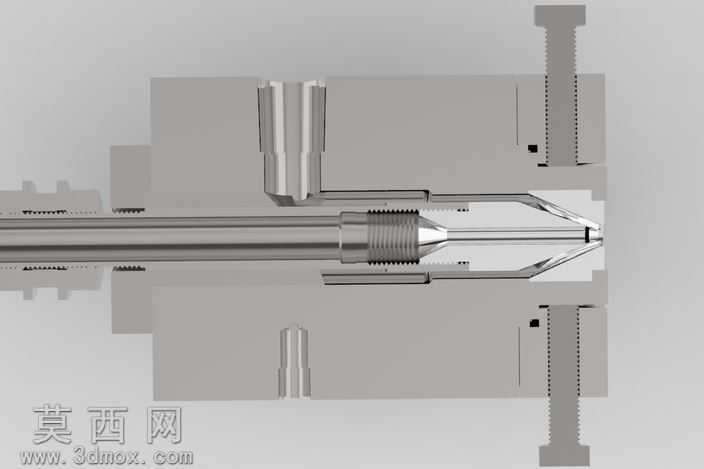

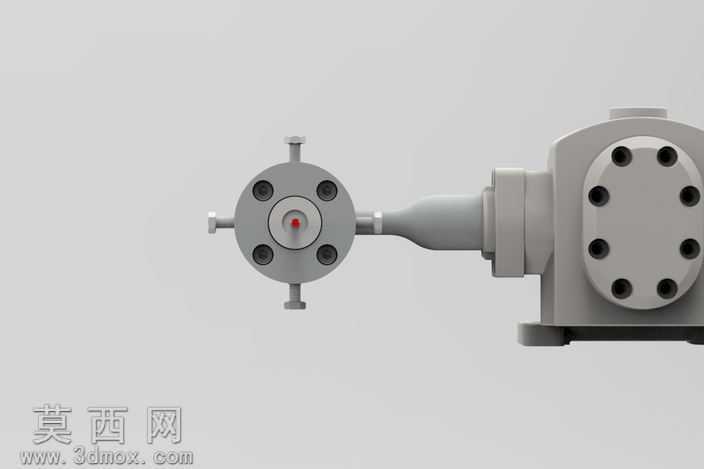

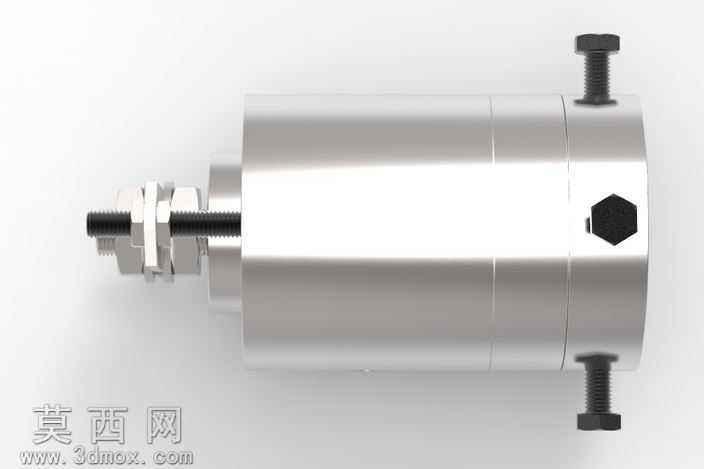

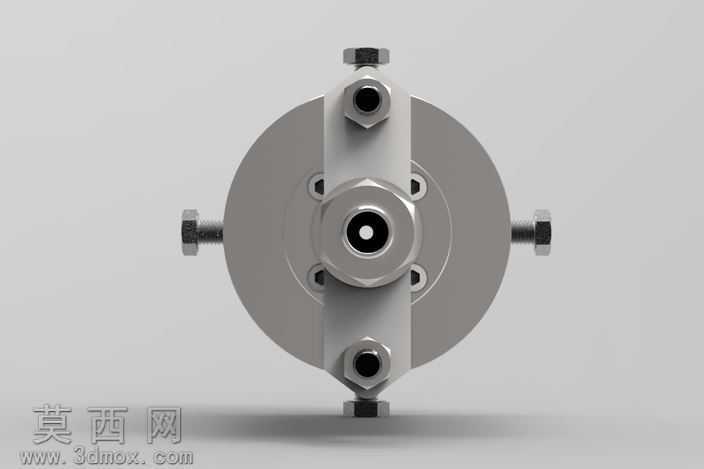

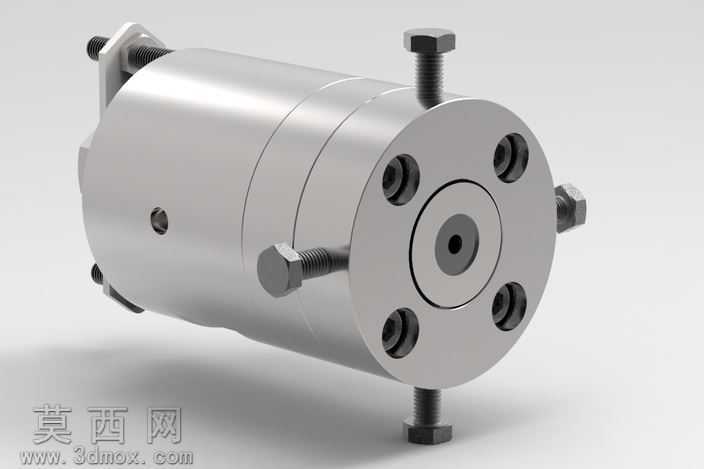

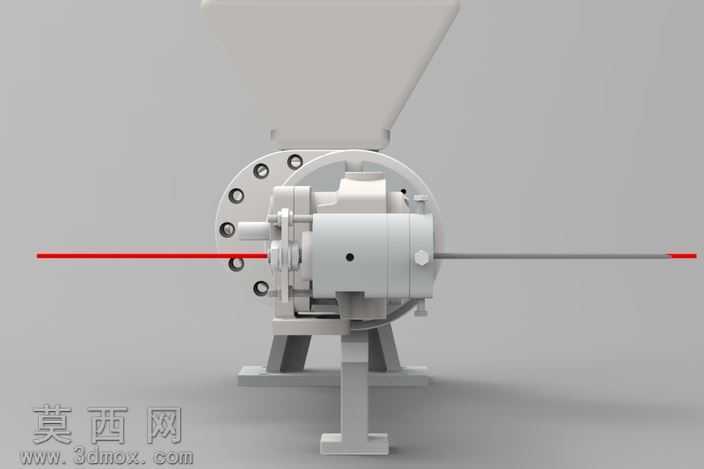

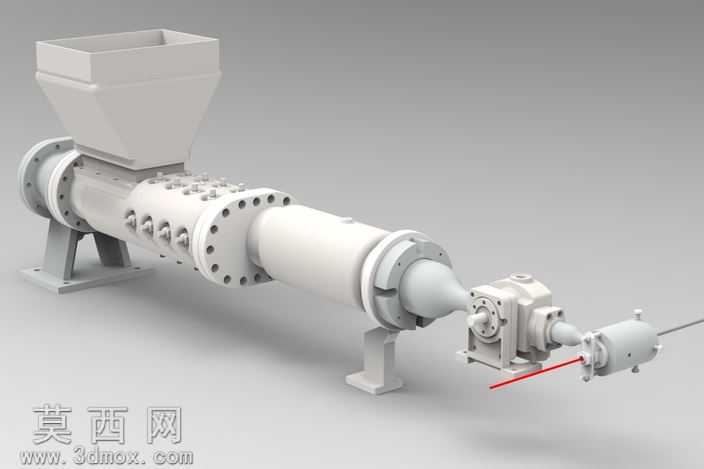

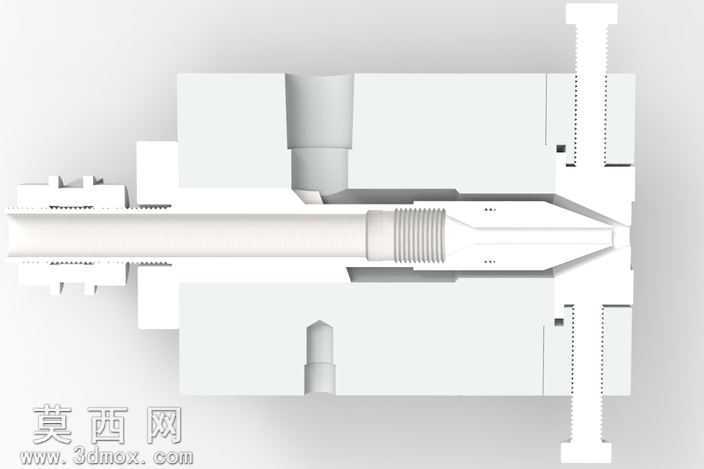

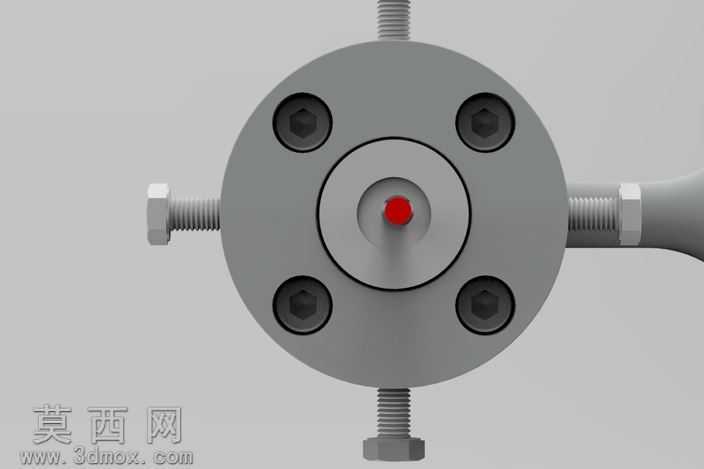

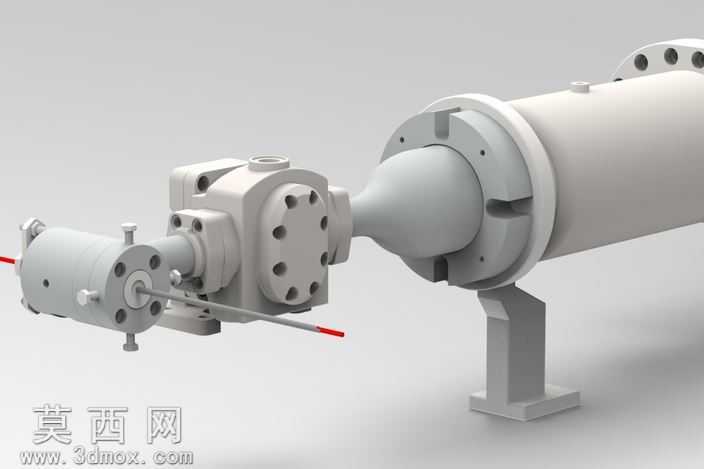

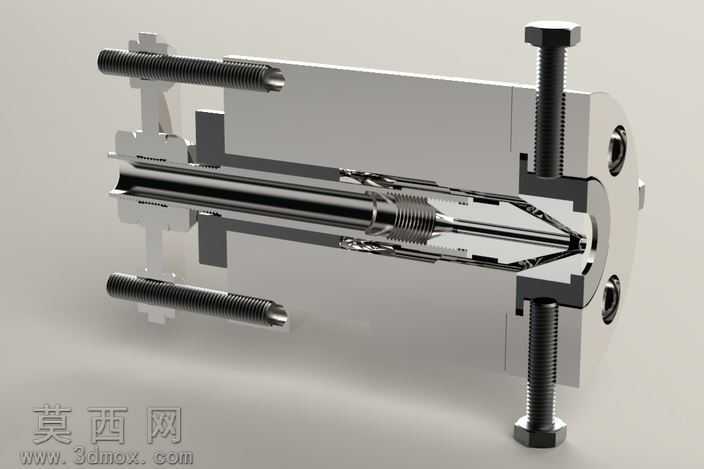

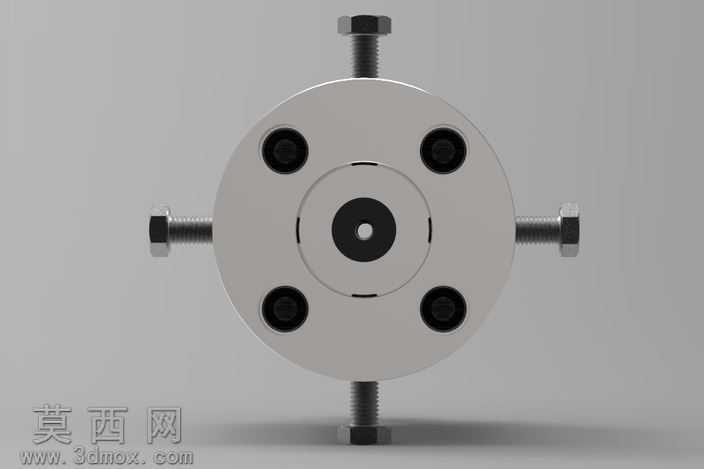

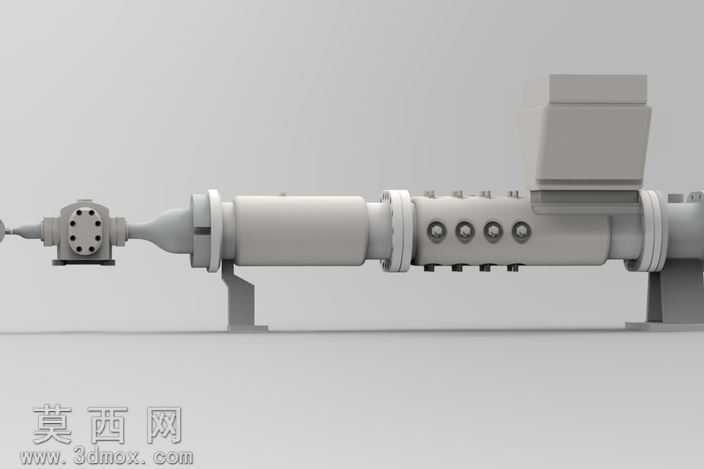

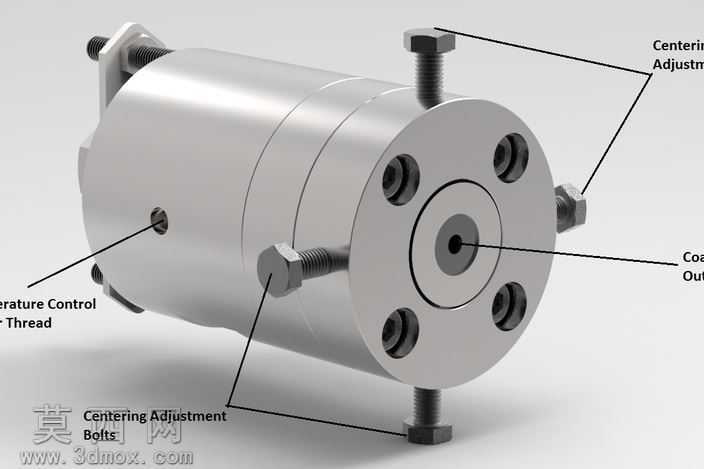

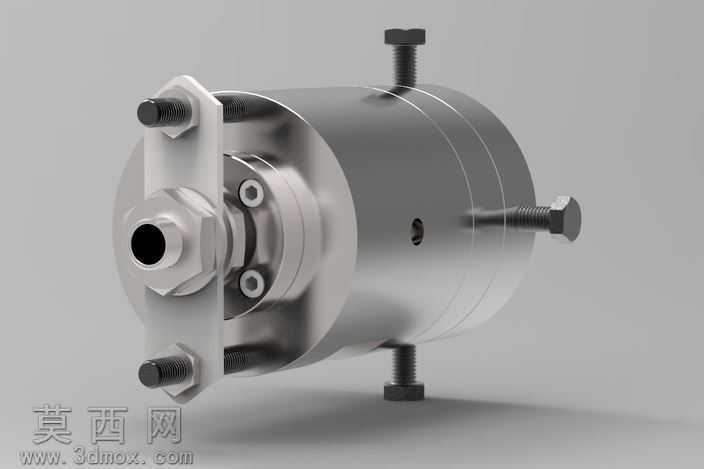

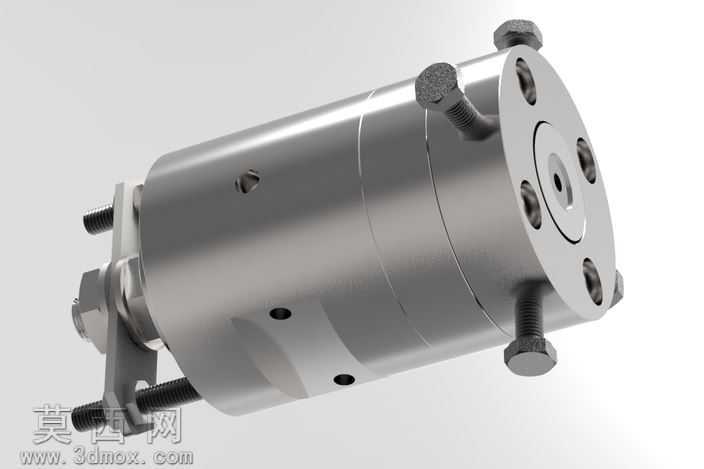

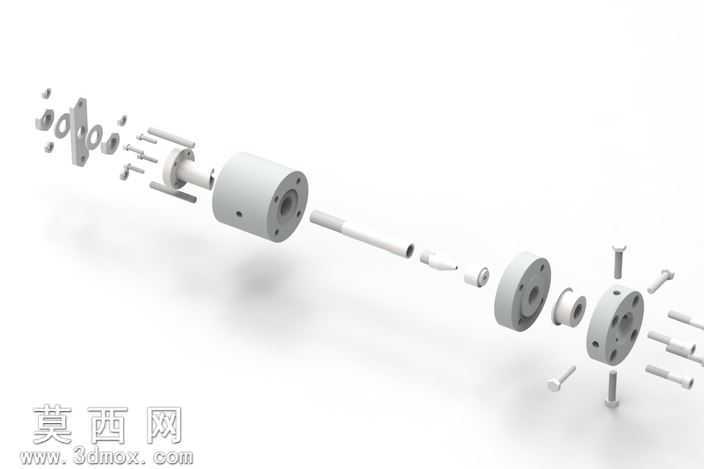

该挤出涂头三维模型采用SolidWorks完成全参数化建模，整体装配结构严谨，各部件间的配合关系完全参照实际工业设备的装配逻辑搭建，可直接用于结构验证与工艺模拟。建模过程中首先梳理挤出涂头的功能逻辑：作为挤出设备的末端出料执行部件，该结构需要完成熔体输送、流量调节、出料成型、涂层包覆的全流程动作，因此建模时优先搭建主体筒体的基础特征，通过旋转凸台命令生成主筒体的圆柱形腔体与端部法兰结构，法兰上的安装孔采用线性阵列配合圆周阵列完成，保证孔位的同轴度与安装精度完全匹配实际装配需求。侧部的计量泵结构采用多实体建模方式拆分泵体、端盖、齿轮腔、调节杆等独立零件，泵体上的螺栓孔通过异形孔向导命令生成，螺纹参数完全参照工业紧固件标准设定，调节杆部位的轴类特征采用阶梯轴建模逻辑，依次完成定位轴肩、密封段、调节手柄的特征搭建，密封段的环形槽结构通过旋转切除命令实现，保证密封件安装位的尺寸精度。出料端的模头部位采用流线型曲面建模，通过放样凸台命令完成从筒体到出料口的平滑过渡曲面，避免熔体流动过程中出现死角积料，出料口的细长涂覆杆采用扫描特征生成，端部的红色标识部位通过单独实体拆分赋予材质，模拟实际生产中的定位标记结构。支撑脚部分采用焊接式支架结构建模，通过拉伸凸台生成支撑板与安装底板，底板上的固定长孔采用拉伸切除配合线性阵列完成，可适配不同安装基面的位置调节需求。材质渲染阶段，主体金属部件赋予哑光不锈钢材质，调节手柄部位赋予深色工程塑料材质，密封件部位赋予丁腈橡胶材质，出料口涂覆杆端部赋予红色耐磨涂层材质，整体渲染效果还原工业设备的真实质感，各部件的分模线、安装倒角、工艺圆角均按照实际加工工艺添加，没有出现不符合加工逻辑的尖锐棱角与悬空特征。模型同时导出STEP与IGES通用格式，可适配多数三维CAD软件打开编辑，能够直接用于挤出设备的改造设计、教学演示、工艺仿真等场景，结构中包含的流量调节机构、模头快拆结构、密封安装结构均参考实际工业用挤出涂头的成熟设计，具备较高的工程参考价值。
