大平壁稳态一维传热仿真分析模型

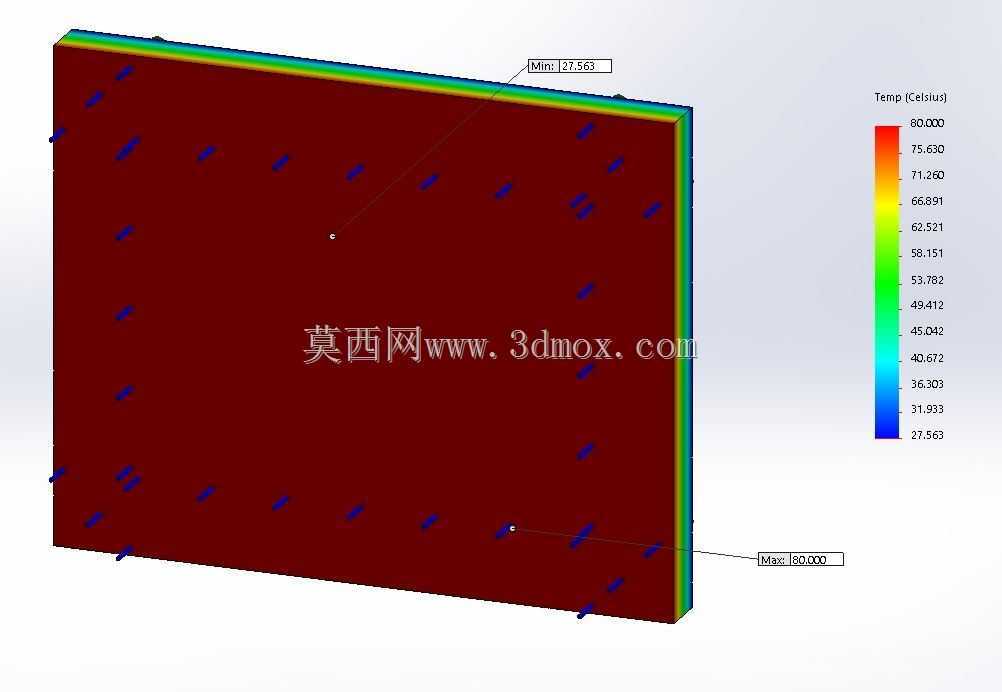

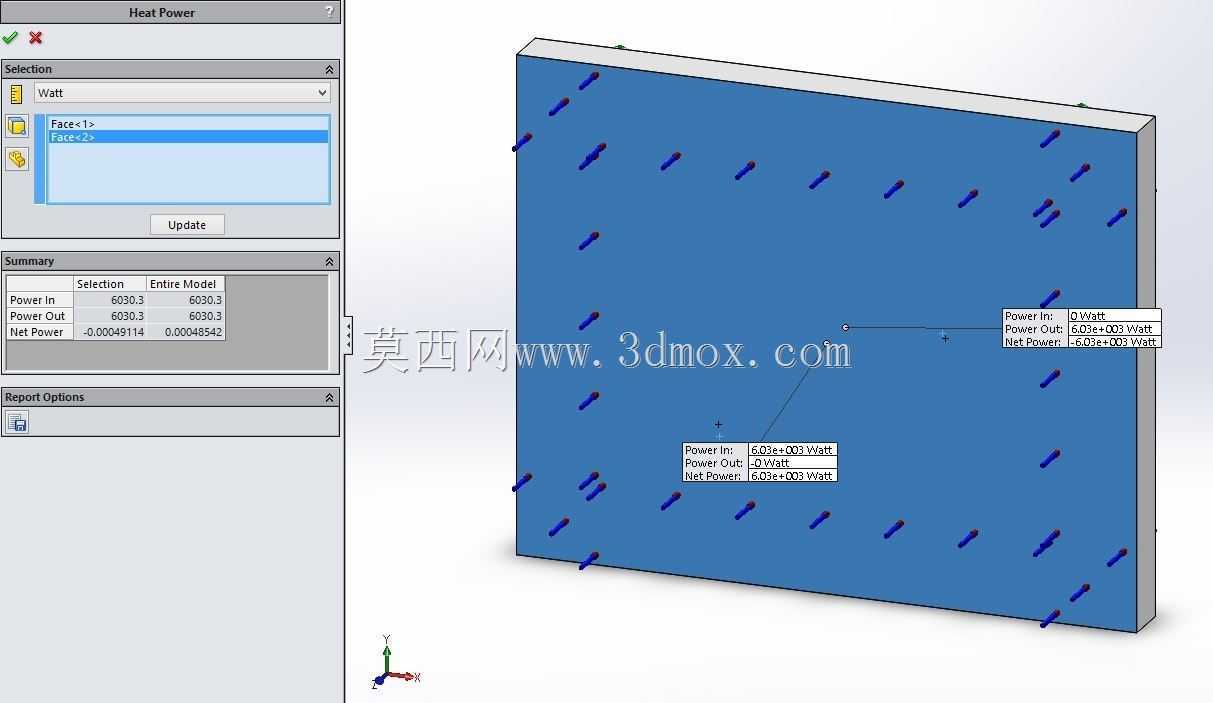

在建筑围护结构热工计算、工业炉窑壁面散热评估、电子设备散热壳体设计这类工程场景中，大平壁的一维稳态传热计算是最基础也最常用的热工分析环节，很多一线热设计工程师在做初步方案选型时，都会先通过平壁传热公式快速估算散热量，再结合仿真手段验证计算偏差，避免纯手工计算时因边界条件简化带来的误差。这个模型针对厚度0.4m的大平面墙体搭建，墙体导热系数取工程中常见的2.3W/(m·℃)，换热面积设定为20㎡，完全贴合常规民用建筑外墙、小型工业设备保温壁面的尺寸边界，左侧壁面设定为80℃的恒定温度边界，对应高温侧的恒温热源工况，比如高温管道包覆层外壁、采暖房间内墙这类实际场景，右侧设置对流换热边界，环境温度15℃，表面传热系数24W/(㎡·℃)，匹配常温自然对流加弱强制对流的常见换热场景，比如室内侧墙面散热、设备外壳向车间空气散热的工况。建模过程中首先做了合理的工程简化，因为平壁的长宽尺寸远大于厚度，忽略边缘的散热损失，将传热过程简化为沿厚度方向的一维导热，无内热源的设定也符合绝大多数均质墙体、均质保温层的实际工况，不会出现内部发热带来的温度场畸变。模型同时搭建了FEA仿真计算与手工计算的对照逻辑，通过求解稳态无内热源一维导热的微分方程，先得到壁面内部沿厚度方向的线性温度分布规律，再结合右侧对流边界的热流连续条件，联立求解得到壁面的散热速率，再和仿真计算的热流结果做比对，能直观看到两种计算方式的偏差来源，帮助工程师理解边界条件设置对计算结果的影响。在实际工程应用中，这类模型可以直接复用在保温层厚度选型、壁面散热量核算、表面温度预判这类工作中，比如做工业设备保温设计时，可以直接调整导热系数、壁厚、对流换热系数这些参数，快速得到不同保温方案下的散热损失，不用每次从零开始搭建仿真模型；做建筑热工计算时，也可以通过调整两侧的边界温度、换热系数，快速核算不同季节的墙体传热量，为暖通负荷计算提供参考。建模时特意保留了热流矢量的显示，能直观看到热流沿壁厚方向均匀传递的规律，也标注了不同位置的热功率数值，方便和手工计算的结果做逐点对照，避免仿真设置时出现边界条件加载错误、材料参数赋值错误这类低级问题，对于刚接触热仿真的工程师来说，也能通过这个模型快速理解稳态导热的基本逻辑，掌握微分方程求解和仿真设置的对应关系，明白每个仿真设置项对应的工程物理意义，而不是只会机械操作软件按钮。
